Правильная настройка тока для шаговых двигателей

· AKDZG · Настройка, Электроника

Я сам очень долго не уделял этому вопросу должного внимания. Во первых не хотел разбираться. Во вторых считал, что настройка в рабочих условиях (во время тестовой печати на завышенных режимах) самая правильная. Это конечно верно, но настал момент, когда в моей коллекции появился третий вид драйверов TMC2100 и чтобы их адекватно сравнить с драйверами A4988 нужно их одинаково и правильно настроить по току используемого шагового двигателя.



Что нам даёт правильная настройка тока для шаговых двигателей?

  1. Снижение шума от работы принтера при завышенном токе
  2. Избавление от сдвига слоёв (пропуска шагов) при низком токе
  3. Снижение нагрева шагового двигателя или его драйвера


Какие обычно используют шаговые двигатели?

17HS4401



17HS4401 ток 1,7A - обычные

17HS8401 ток 1,8А - более мощные

17HS4402 ток 1,3A - по некоторым сведениям менее шумные, чем 17HS4401



Драйверы шаговых двигателей

A4988 на ток до 2А - очень широко распространён и недорогой A4988_2

DRV8825 на ток до 2,2А - интересен большей мощностью и микрошагом 1/32

DRV8825_2

TMC2100 на ток RMS 1,2А  (с пиками до 2,5А) - интересен самостоятельным дроблением микрошага 1/16 до 1/255, что в итоге снижает шум работы шагового двигателя не загружая при этом дополнительными расчётами Ардуину.

Видимо для этого драйвера больше подходят двигатели с низким током, например 17HS4402. С этим двигателем драйвер будет меньше нагреваться, а значит его достаточно обдувать низкооборотистым бесшумным вентилятором.

TMC2100



Настройка тока на драйверах ШД

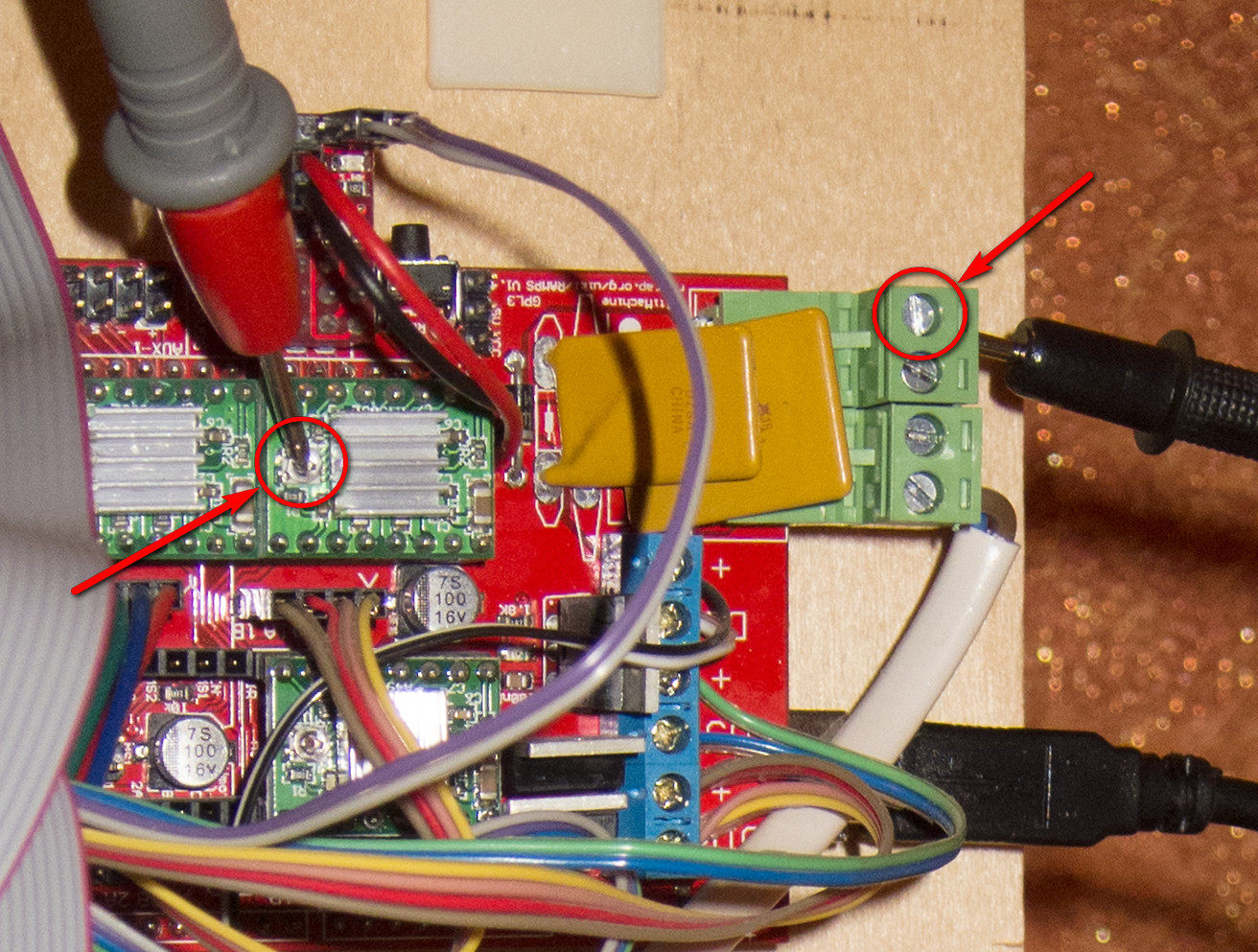

2016-01-11_220519

Минусовой щуп мультиметра подсоединяем к контакту GND (минус, он общий), плюсовым прикасаемся к корпусу подстроечного резистора на драйвере. Крутим подстроечный резистор отвёрткой и замеряем расчётное напряжение Vref. Таким образом мы выставляем правильный ток для драйвера шагового двигателя. Для каждого вида драйвера своя формула расчета Vref.



Vref - пин замера напряжения для установки тока по формуле.

Current Limit - ток шагового двигателя.



A4988

Формула Vref для A4988 изменяется от номинала токочувствительных резисторов. Это два чёрных прямоугольника на плате драйвера. Обычно подписаны R050 или R100.

Vref = Current Limit * 8 * (RS)

RS = 0,100 Vref = Current Limit * 8 * 0,100 = Current Limit / 1,25

RS = 0,050 Vref = Current Limit * 8 * 0,050 = Current Limit / 2,5

Например для 17HS4401: Vref = 1,7 / 2,5 = 0,68В



DRV8825

Current Limit = Vref * 2

Vref = Current Limit / 2

Например для 17HS4401: Vref = 1,7 / 2 = 0,85В



TMC2100

Irms = (Vref * 1,77A) / 2,5V

Vref = (Irms * 2,5V) / 1,77A

Current Limit = 1.41 * Irms

Например для 17HS4401: Vref = (Current Limit * 0,707 * 2,5В) / 1,77А = (1,7 * 0,707 * 2,5) / 1,77 = 1,697В

При таком Vref шаговый двигатель возможно будет нагреваться, поэтому Vref придётся подстроить во время работы.

  2016-01-11_211849



В некоторых случаях для снижения нагрева драйвера приходится снижать Vref, а значит для защиты от пропуска шагов нужно уменьшать ускорения в прошивке. Соответственно при снижении ускорений общая скорость печать 3D принтера снижается. Разумный минимум для ускорений 500 мм/с^2. Отсюда вывод: уровень шума можно снизить почти на любом 3D принтере, снижая ускорения и Vref, но при этом Vref придётся подбирать опытным путём.



Сравнение громкости работы двигателя на разных Vref

  • Шаговый двигатель Wantai 42BYGHW609 ток 1,7А
  • Драйвер A4988
  • 3D принтер Mendel90


Тестовый G-код примерно такой (правил в процессе и после)

G21 G90 M107 G28 X0 M117 Run Test… G1 F12000 X100 G1 F6000 X5 G1 F12000 X100 G1 F6000 X200 G1 F3000 X100 G1 F1500 X5 G1 F3000 X100 G1 F1500 X200 M117 Test Done! G91 G28 X0 M84 G90



Используем аудиоредактор Audacity. Примитивный микрофон подключен к встроенной аудиокарте ПК. Микрофон прижат к корпусу ШД и сверху обмотан поролоном. Надеюсь этого хватит для регистрации уровня шума.

Vref устанавливаю на 0,58В, запускаю программу из Pronterface и записываю звук с микрофона. Затем повторяю запись на Vref  = 0,78В. Картинки уровней громкости складываю в Фотошопе для наглядности сравнения. Вот что получилось:

Красным Vref = 0,58В

Синим Vref = 0,78В

A4988_0,58+0,78



На некоторых скоростях разность в громкости вполне существенная. Такие напряжения взяты для наглядности, хотя и не сильно отличаются. На не настроенном драйвере может стоять любое напряжение Vref!



Пожалуйста не путайте ток с напряжением Vref, когда пишете об этом



Подробнее про эти драйверы можно почитать на сайтах производителей:

https://www.pololu.com/category/120/stepper-motor-drivers

https://github.com/watterott/SilentStepStick/blob/master/docu/FAQ.md



Для более глубокого понимания формул смотрите отдельную тему на форуме по этому вопросу.

Ссылка на обсуждение на форуме методов борьбы с шумом 3D принтера.

Обсудить на форуме → Вопросы, советы и готовые решения — там, отвечают быстрее.

Обсуждение 47

Архив комментариев со старого сайта. Новые сообщения — на форуме.

Юрий

Я пробовал так настраивать, но что-то у меня не пошло, были сдвиги в слоях и я еще добавил тока. Но обязательно еще раз попробую потому, что позже я еще на блоке питания подкрутил регулятор до упора и у меня напряжение побольше стало.

Xedos

Мои моторы: 42BYGHW609, ток - 1.7A Драйвера: DRV8825, шаг - 1/32 Мануал драйвера https://www.pololu.com/product/2133 Расчеты: Формула: Current Limit = VREF ? 2 => 1,7 = VREF x 2 VREF = 1.7 / 2 = 0,85 V На всех моторах выставил 0,6V Вроде крутит хорошо, не шумно, пропусков нет. Правильно ли я понимаю, что 0,85V как бы стандартный режим работы? Если ставлю значение меньше, моторы работают в легком режиме?

eta4ever

Отмечу, что китайцы (Makerbase) для своих TMC2100 указывают I = Vref*1.9/2.5. Конкретный расчет зависит от величины токоизмерительного резистора (sense resistor).

eta4ever

Также я везде, где могу, радостно сообщаю о своем косяке. http://127.0.0.1:8081/forum/viewtopic.php?p=896#p896

Алексей AKDZG

Всё верно понимаете.

Алексей AKDZG

По всей видимости дело в механике. И скорее всего в линейных подшипниках.

copyrus

шаговый 17HS8401 Если верить китайцам распайка такая. Красный: A1 + Зеленый: A2 — Желтый: B1 + Синий: b2- Драйвер DRV8825 перемычки все установлены Vref поставил 2 Плата рампс 1.4 если подключить кра ный, зеленый, желтый, синий, начиная со стороны силовых проводов То двиг шумит пищит и даже иногда двигается.но не стабильно. Усилил ток на максимум..шумит греется не крутится. Драйвер менять пробовал.не помогло Подключая по буквам на рампсе должно быть так (синий зелёный красный жёлтый) на картинке схеме тут http://127.0.0.1:8081/blogs/akdzg/nastrojka-proshivki-marlin-dlya-3d-printera красный и зелёный поменяли местами.Я пробовал и так и по другому.в этих варианте мотор просто молчит.как отключенный Кручу из программы pronterface Фото одного из вариантов подключения мотора http://savepic.ru/9100385.jpg Где я ошибаюсь?

Алексей AKDZG

Ошибаетесь в расчётах Vref. Ток вашего двигателя = 1,8А, значит Vref=1,8/2=0,9В

copyrus

Спасибо за быстрый ответ.Выставил 0.9в Двигатель стал жужжать тише но не крутится.Просто жужжит.Драйвер так же стал меньше греется. Сейчас распайка выглядит так . (A1 A2 B1 B2) согласно распайке Красный: A1 + Зеленый: A2 — Желтый: B1 + Синий: b2- http://savepic.ru/9056133.jpg

Алексей AKDZG

Я вот так подключал двигатели. Теперь нужно настраивать концевики. Предлагаю перейти в эту тему форума. Возможно там уже есть ответы на ваши вопросы.

copyrus

Вопрос перенести туда? Сделал как у вас.Всё равно не работает

copyrus

Спасибо за ответы.Разобрался(не без помощи) Оказалось концевики в прошивке прошиты как нормально замкнутые.У меня же подключены нормально разомкнутые Естественно при попытке крутить..Принтер получал сигнал что упёрся в концевик.И выключался.блокировал мотор Жужжал из за превышения тока.Грелся по той же причине. 0.6 вольт маловато выставил на резисторе 0.7 Всё заработало. Удивляет что на плате маркировка не верная (2В 2А 1А 2В) а подключаем (1А 2А 1В 2В) это меня и сбивало с толку.

kukovik

Сдается мне, что маркировка верная. Просто на плате цифра означает номер обмотки, а буквами обозначены ее концы. А альтернативный вариант — буквами обозначены обмотки, а цифрами их концы. По крайней мере я для себя так объяснил, когда пытался расшифровать эту загадку.

Revenger

Вопрос возник… решил поставить 8825, судя по таблице, шаг 1/32 в трёх вариантах положения перемычек… а какой нужен? Я оставил все три (как было при 4488), увеличил шаги в прошивке вдвое (было 140) однако реально экструдер стал «недодавливать» чуть ли не половину. Опытным путём снова вычислил, что теперь надо 301.9 шагов. Что я делаю не так? И вообще, экструдер, если щупать пальцем вал, крутит с какими-то щелчками/шагами, т.е. я чувствую помимо «мелких» еще и какие то «крупные» шаги

Алексей AKDZG

Чем мельче микрошаг, тем больше шансов пропустить шаг. Вот двигатель похоже и пропускает шаги. Двигатель греется? Если нет, добавьте ещё Vref.

Revenger

Но перемычки верно, все три должны быть? Напряжение поставил 0,85 (было по умолчанию 1,2), сам радиатор чипа не греется, мотор... мотор х.з., т.к. закрыл уже. Но думаю он за время теста и не успел бы нагреться. Да и ощущаю я не пропуски (скорее всего) а именно шаги, стабильно, чётко. Всего минут 5 поработал. Попробую долезть и замерить темп. Может термопарой.

Алексей AKDZG

С перемычками норм, если китайцы в разводке не начудили.

Revenger

Интересно почему я ощущаю "тык, тык, тык" как секундная стрелка в часах с равным промежутком (и только на мееедленных оборотах во время печати. Думал должно быть незаметны шаги на таком драйвере. *SCRATCH*

707dm

Попробовал настроить по статье, двигатели и драйверы как в примере:A4988 для 17HS4401: Vref = 1,7 / 2,5 = 0,68В но двигатели начали работать при напряжении 0,85В

707dm

но тут свою роль могла сыграть инструментальная погрешность китайского тэстера, всё относительно в китайской технике.

Dacor

Вопрос. Драйвера А4988. Моторы 17HS4401. Токочувтвительные резисторы впаяны 100 Ом. По формуле получается 1.7х8х0.100=1.36. По умолчанию драйвера были настроены на Vref=0.68-0.70. Максимально, что я смог сделать это 1.210. Что я делаю не так??? При максимуме не гонял, При 0.68 вроде нормально бегает.

Алексей AKDZG

Оставьте Vref = 0,7В. При максимальном токе двигатели будут сильно нагреваться.

Dacor

Скажем так, чуйка подсказывает тоже самое (оставить 0.68 как у всех и не париться :)), но мозг требует разобраться. Ведь эта формула взята из даташита. Откуда несоответствие?

Алексей AKDZG

Во первых не известно какого номинала подсторечный резистор (на китайском драйвере). Во вторых двигатели 17HS4401 имеют запас по мощности на 3D принтерах. При установке полного тока на драйвере, двигатель будет сильно нагреваться, что не желательно для несущих пластиковых деталей применяемых на RepRap принтерах. Всё было продумано до нас :)

alvimo

Цвета проводов шаговика соответствует контактам 1A1B и 2A2B на рамс?

Алексей AKDZG

Найдите пары с помощью замыканий проводов двигателя. При замыкании пары вал труднее крутится. Цвета могут быть различными.

alvimo

Пары на шаговике прозвонены. Я имею ввиду: пара красный+синий - подключаем к 1А1В пара зеленый+черный - подключаем к 2А2В ???

Алексей AKDZG

Это не важно и влияет только на направление вращения, которое можно изменить в прошивке.

alvimo

Получается, что, например, пару красный+синий можно подключить и к 1А1В и к 1А2А ?

Алексей AKDZG

Ответ для alvimo. Почитайте здесь http://127.0.0.1:8081/blogs/akdzg/podklyuchaem-elektroniku-ramps-1-4-k-3d-printeru-na-primere-mendel90

alvimo

По этой ссылке как раз произвожу первое подключение. Благодарю! Т.к. первое подключение и неохота ждать 2 месяца новых плат, переспрашиваю. Вот еще, нагреватель хотенда - это резистор и полярность по барабану? А у нагревателя стола полярность соблюдать?

Алексей AKDZG

У стола полярность соблюдается только ради светодиода индикации.

alvimo

ОК +++

Voljet

Ребят объясните кто нибудь, драйвера у меня A4988. А шаговики на 2.8 ампера. Получается драйвера не подходят, но с этой точки зрения там не один драйвер не подходит. На драйверах выкрутил все на максимум по 1.22 V. В итоге два шаговика работают идеально, третий по оси Y смещает слои. Как накрутить больше чем 1.22? Движки не греются... Возможно ли что пропуски из за того, что двигатели соединены на скрутке, а не пайке, и где то порой не проходит контакт?

Алексей AKDZG

Вот этот драйвер подходит http://127.0.0.1:8081/wiki/index.php/%D0%94%D1%80%D0%B0%D0%B9%D0%B2%D0%B5%D1%80_TB6560

Voljet

Это внешний драйвер получается уже? Через снс шилд v.3 в раздел step подключаются?

Алексей AKDZG

Да внешний. По CNC Shield подсказать не могу.

Мехалыч

Приветствую, друзья!) После долгого перерыва всё-таки начал собирать свою прюшу) Вроде всё пучком, вчера шевелил осями и движки по оси Z естественно начало заедать :D Пока что они в параллели, потом распаяю последовательно. Более чем вероятно, что мощи не хватает, а отсюда и вопрос – может накрутить больше Vref на драйвере “Z”? Стоят 4988, резисторы оба 0,100; пока что на всех Vref стоит 0,7 В. Или вопрос другого рода – может просто прописать драйвер второго экструдера и пусть движки оси Z трудятся отдельно? Будет ли это более правильным вариантом? Заранее благодарю за ответ)

AKDZG

Ось Z на Прюше заедает из-за больших ускорений и скоростей. Снижайте максимальные значения в прошивке. Vref тут не причём.

Мехалыч

Понял, Спасибо!) Я вроде ставил меньше изначально, но все равно надо поиграться) Просто я почему подумал о токе – когда движки Z на удержании, то их можно прокрутить рукой с небольшим усилием, в то время когда Х и У стоят мертво. Ну по сути так и есть – ток драйвера два движка просто половинят. И Z заедает не сразу, сначала крутится сантиметра 3~5 а лишь потом заедает, думал витки шпилек косяковые попадаются, но место заеданий хаотичное, вертятся легко. А как насчет двух драйверов? Или нет смысла заморачиваться?)

Мехалыч

Еще раз благодарю, снизил скорость и заодно раскинул движки на два драйвера - всё стало на свои места)

SapovSergey

Добрый день. Подскажите, пожалуйста. К меня почему то на A4988 резисторы стоят R200. Двигатели 17HS4401. Что получается 17HS4401: Vref = 1,7 / 0,625 = 2,72В., правильно? И при этом на подстроечнике не получается выставить напряжение больше 2 Вольт. Что делать, менять А4988?

AKDZG

Обычно хватает меньшего тока. Так что нужно пробовать.

SapovSergey

Спасибо. Попробую.

Sergey1975

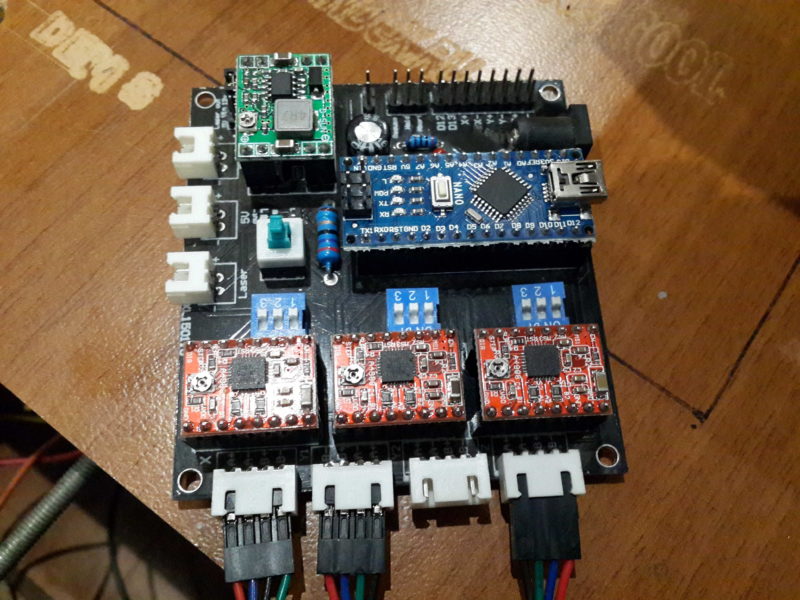

Всех приветствую! Друзья, прошу помощи. Получил вот эту платку (на фото), у нее стоят драйвера А4988, купил к этому контроллеру моторы nemo 17HS4401. В чем собственно проблема, подключал питание от компьютерного БП 12в, есть еще БП на 12в 2.5А, не могу добиться мощности мотора, иногда вращается, иногда пищит и не вращается, пробовал питать разными БП. Настраивал на драйвере ток резистором, по инструкции. Ставил и 0.68, выкручивал на полную резистор (при максимальном положении резистора, максимум это 0,89) токоограничивающие резисторы стоят R100, моторы не греются, драйвера еле теплые (драйвера без радиаторов). И что интересно, при работе, можно спокойно остановить пальцами мотор и вращать его, такое впечатление, что удержания совсем нет. В чем проблема, как добиться стабильной работы? Подскажите, пожалуйста, где может быть ошибка. Заранее благодарю за ответ.

barconero

А может ли уважаемый автор пояснить откуда для ТМЦ2100 взялась формула Vref = (Current Limit * 0,707 * 2,5В) / 1,77А ? если выше в статье несколько иные циферки
