Прочность детали
Добавлено: 16 май 2022, 21:27
dron71
Здравствуйте! Помогите решить следующую проблему. Напечатанная деталь подвергается постоянной деформации в местах, указанных на фото. Пробовал печатать ABS, PETG и Нейлоном. Заполнение использовал 100 процентное. Первый раз выбирал шаблон заполнения «Линии», второй раз печатал с заполнением «Гироид». В обоих случаях деталь проработала около 2-х с половиной дней. Ломается в одном и том же месте (на фото) За один день деталь производит 200 циклов. Подскажите, что можно предпринять для увеличения ресурса (прочностных характеристик в местах усталостного разрушения материала). В идеале если проработает хотя бы неделю. Из нейлона не подойдет(слишком мягкий).
Re: Прочность детали
Добавлено: 17 май 2022, 01:31
Feym
200 циклов чего?
можно попробовать уменьшить количество периметров до 1 при 100% заполнении, заполнение сделать сеткой 45 градусов со сменой направления послойно (по фото видно, что частично ломается по месту спекания заполнения с периметрами), а так же перерисовать деталь увеличив внешний периметр и тем самым увеличив площадь участков, подвергающихся нагрузке. если позволяет пространство, то можно так же сверху или снизу на конус к крепежу или сплошняком увеличить высоту детали
так же при не очень качественном пластике или недостаточной температуре печати спекание слоев может быть меньше положенного
ну или просто для таких нагрузок и такой формы детали fdm технология и/или материал не подходят
Re: Прочность детали
Добавлено: 17 май 2022, 05:50
3D-SPrinter

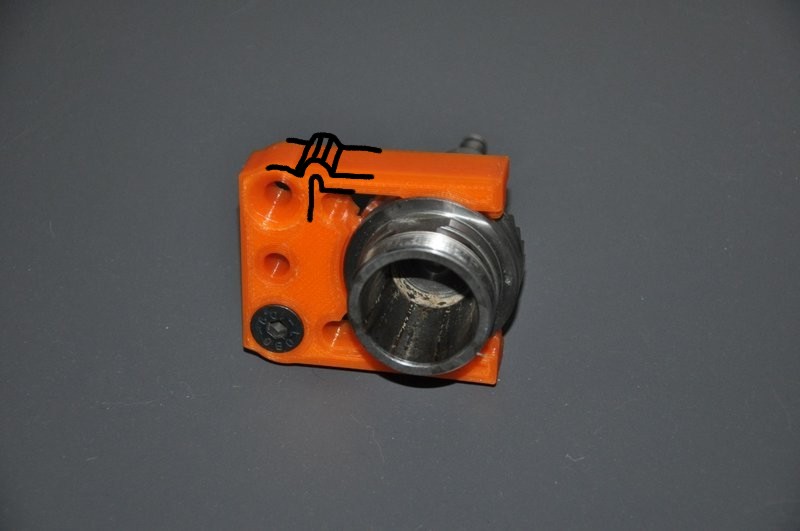

- WhatsApp Image 2022-04-18 at 10.35.59.jpg (43.88 КБ) 1571 просмотр
.
Радиус на растяжении уберите (концентратор напряжения). Сделайте прямой угол, или даже небольшую засечку в обратную сторону с внешним радиусом.
.

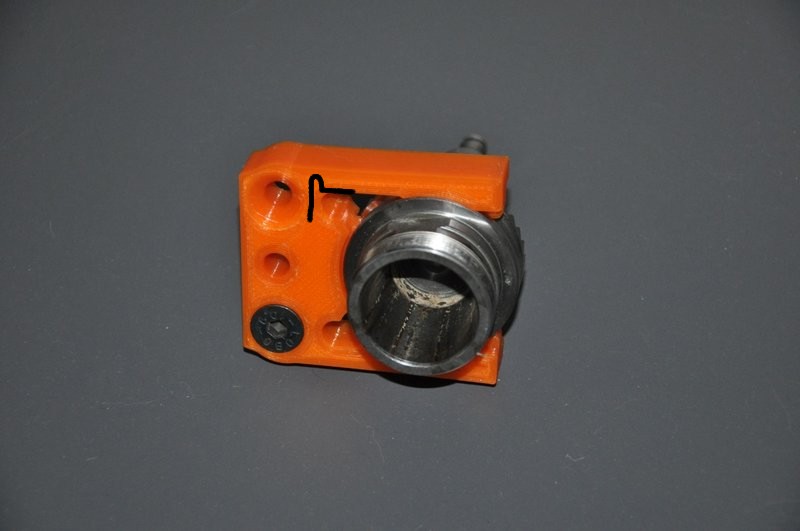

- WhatsApp Image 2022-04-18 at 10.35.59.jpg (45.34 КБ) 1570 просмотров
Re: Прочность детали
Добавлено: 17 май 2022, 10:27
dron71
200 циклов это раздвигание и сжатие губок для захвата металлического изделия.
Re: Прочность детали
Добавлено: 17 май 2022, 10:28
dron71
Пробую следующий вариант
Re: Прочность детали
Добавлено: 17 май 2022, 11:17
Feym
3D-SPrinter писал(а): ↑17 май 2022, 05:50
Радиус на растяжении уберите (концентратор напряжения). Сделайте прямой угол, или даже небольшую засечку в обратную сторону с внешним радиусом.
.
хороший вариант
Re: Прочность детали
Добавлено: 17 май 2022, 11:29
dron71
Попробую так же Ваш вариант. Спасибо!
Re: Прочность детали
Добавлено: 17 май 2022, 17:21
3D-SPrinter
dron71 писал(а): ↑17 май 2022, 10:28
Пробую следующий вариант
Неее, первый вариант - ни в коем разе, он сразу сломается.
Второй будет нормально работать. Его можно ещё немного улучшить.
Тут надо растянуть концентратор напряжения из малого радиуса в полукруглую пружинку с бОльшим радиусом.
Чтобы деталь гнулась не в точке, а вся пружинка изгибалась.
.

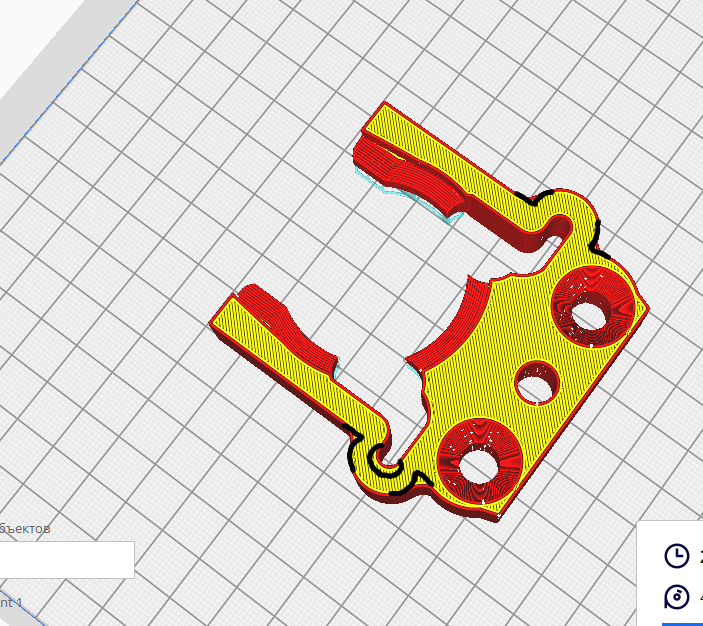

- Скриншот 17-05-2022 11.26.37.png (412.37 КБ) 1535 просмотров
Re: Прочность детали
Добавлено: 18 май 2022, 20:08
barnaul
dron71 писал(а): ↑16 май 2022, 21:27
Здравствуйте! Помогите решить следующую проблему.
dron71 писал(а): ↑16 май 2022, 21:27
Подскажите, что можно предпринять для увеличения ресурса
станок с чпу и ты делаешь держатели на 3д принтре ? неужели самому интересно ? никогда не печатаю то, что могу сделать на станке ,тем более не 3д и вдобавок есть станок
Re: Прочность детали
Добавлено: 19 май 2022, 00:02
3D-SPrinter
barnaul писал(а): ↑18 май 2022, 20:08
делаешь держатели на 3д принтре ?
В данном случае, если правильно напечатать, будет лучше фрезерованного.
Re: Прочность детали
Добавлено: 20 май 2022, 14:50
barnaul
3D-SPrinter писал(а): ↑19 май 2022, 00:02
В данном случае, если правильно напечатать, будет лучше фрезерованного.
Ну ты рассмешил ? никогда напечатанное не будет прочнее фрезерованного, от слова вообще
Re: Прочность детали
Добавлено: 20 май 2022, 17:23
3D-SPrinter
barnaul писал(а): ↑20 май 2022, 14:50
Ну ты рассмешил ?
А вы подумайте и поймёте, почему
в данном случае напечатанная зона изгиба может быть лучше фрезерованной.
Re: Прочность детали
Добавлено: 21 май 2022, 17:32
dron71
Данный вариант не подходит. Там обойма из 5 шт. ( нет места)
Re: Прочность детали
Добавлено: 21 май 2022, 17:38
dron71
По опыту фрезерованная деталь хуже, чем напечатанная на 3Д принтере.
Re: Прочность детали
Добавлено: 21 май 2022, 18:03
barnaul
dron71 писал(а): ↑21 май 2022, 17:38
По опыту фрезерованная
я с тобой не знаком и не могу утверждать кaкой ты фрезеровщик, но детали напечатанные на 3д принтере ставить на чпу я не буду , тем более для магазина инструментов, а я бы сделал так:
две отдельных руки , подвижные на болтах, можно втулки для этого поставить и стягивающиеся между собой пружиной, будет работать вечно, ну или почти вечно
ну если всё таки фрезеровщику , вмeсто того чтобы фрезеровать лучше печатать, ну это тебе решать
