А подключение как механика или тонкости в настройках?

Оптический инвертировать надо в прошивке.

// Mechanical endstop with COM to ground and NC to Signal uses "false" here (most common setup).
const bool X_MIN_ENDSTOP_INVERTING = true; // set to true to invert the logic of the endstop.
const bool Y_MIN_ENDSTOP_INVERTING = true; // set to true to invert the logic of the endstop.
const bool Z_MIN_ENDSTOP_INVERTING = true; // set to true to invert the logic of the endstop.
const bool X_MAX_ENDSTOP_INVERTING = true; // set to true to invert the logic of the endstop.
const bool Y_MAX_ENDSTOP_INVERTING = true; // set to true to invert the logic of the endstop.
const bool Z_MAX_ENDSTOP_INVERTING = false; // set to true to invert the logic of the endstop.
const bool Z_PROBE_ENDSTOP_INVERTING = true; // set to true to invert the logic of the endstop.
//#define DISABLE_MAX_ENDSTOPS
//#define DISABLE_MIN_ENDSTOPS

[shcaf]

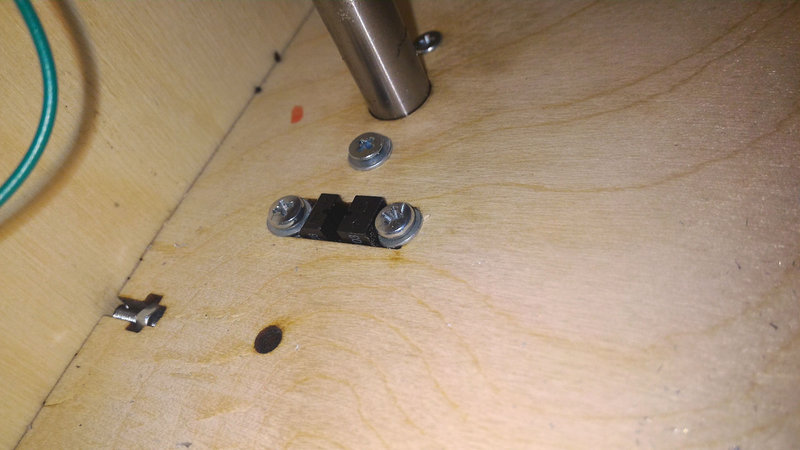

Поставил оптический концевик (как в перечне на первой странице) так:

Немного подпилил для винтов отверстие.

Вопрос был к механически его ставить. Корпус не заточен под него?

[Avton]

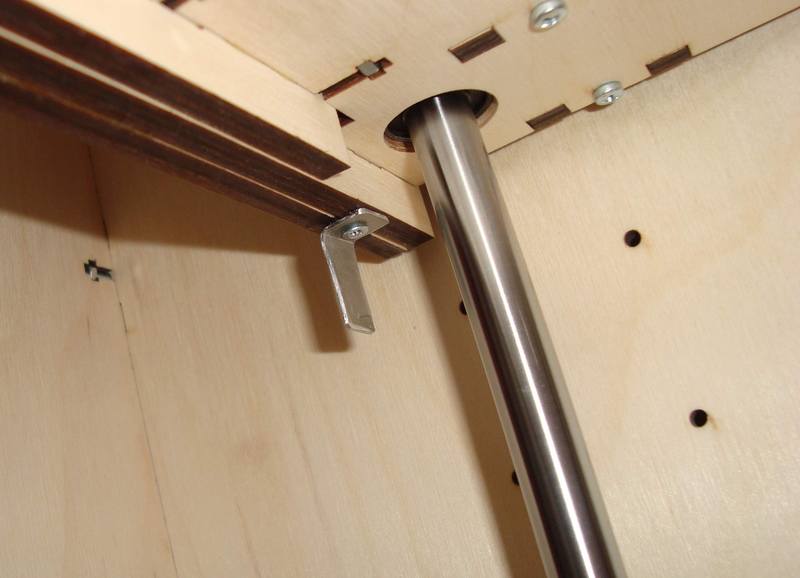

Теперь надо точно рассчитать длину ответного лепестка, чтоб концевик не вынесло в случае чего)

Отправлено с моего SM-N9005 через Tapatalk

[Revenger]

Думаю концевик вполне удачно стал. )) А корпус изначально разрабатывался под механику вроде.

Кстати, может кто подсказать, где почитать (или может кто подскажет) как прошивку репетиер правильно по концевикам с такой кинематикой настроить?
Просто пока есть время побаловаться с мегой.. подготовить всё, чтобы потом не мучиться. Хотя бы в теории понять. А-то чота я запутался куда эндмин и эндмакс по Z. По идее везде как и на пруше, т.е. принцип движения. Стол вниз, но когда домой отсылаем, стол должен же подняться.. там концевик "мин" ставить по идее, а на полу принтера "макс". Или в системе спринтера всё через макс и домой тоже? И оптический так же как механика, просто воткнул и всё? Я вообще планирую использовать "нормально замкнутые" контакты. Почитал где-то, что так безопасней, в случае разрыва соединения принтер будет стоять, а не попрёт выламывать всё вокруг (а у меня на предыдущем было такое.. когда неверно подключил на рампсе).

[Avton]

Revenger, сейчас к сожалению не помогу ,не дома . Зайдите в чат ,спросите

[AKDZG]

Revenger, всё как на Прюше и ноль там же, а вот HOME будет где захотите.

[Revenger]

Спасибо. Т.е. в спринтере так же, только еще Z-max на полу, же да? Нет, понятно, что можно везде "макс" использовать, но у меня просто без этого. Софтовое ограничение. Здесь просто ни где не видел Z-MIN в спринтере.. Концевик Х видел, У видел, Z-MAX (по идее это он на полу) видел.

Зайдите в чат ,спросите

п.с. а где чат то искать?

[Avton]

На главной странице сайта )
http://3deshnik.ru/chat

Отправлено с моего SM-N9005 через Tapatalk

[Revenger]

Оптический инвертировать надо в прошивке.

Понял, спасибо. Буду пробовать.

На главной странице сайта )

Нашёл, спасибо. Вроде выходил на главную и не увидел сразу ))

п.с. у меня одного уведомления о сообщениях в спам попадают или это нормально?

[3D-SPrinter]

Поставил оптический концевик (как в перечне на первой странице) так:

Немного подпилил для винтов отверстие.

Вопрос был к механически его ставить. Корпус не заточен под него?

Вообще, по моим наблюдениям, оптический концевик чётче срабатывает, когда в него шторка поперёк заходит (смотрите по постепенному зажиганию светодиода на датчике). Так что лучше его приклеить снизу на бок и на циакрин. При этом высота шторки 18 мм.

[3D-SPrinter]

Новый тюнинг для 232 и других моделей с бесшумным вентилятором 50х50.
Термобарьеры с боуденом до сопла http://ru.aliexpress.com/item/2Pcs-E3D- ... 89867.html
Пневмофитинги с резьбой М6 http://ru.aliexpress.com/item/5Pcs-Lot- ... 06856.html
Стандартный радиатор http://www.platan.ru/cgi-bin/qwery.pl/id=18270







Единственная неприятность - сверлить надо в станочных тисках, и то сверло норовит убежать вбок.

[AKDZG]

оптический концевик чётче срабатывает, когда в него шторка поперёк заходит

Не понял, как это поперёк?

Новый тюнинг для 232 и других моделей

Думаю нужно новую тему завести - по тюнингу. И моделей уже поднакопилось. Предлагаю в Блогах-мастерских этим заниматься http://3deshnik.ru/forum/viewtopic.php?f=21&t=127

[Avton]

а что из этого подходит ? http://www.podrygka.ru/catalog/?brand=295389

[3D-SPrinter]

Не понял, как это поперёк?

Поперёк это когда концевик лежит на боку, а шторка сверху опускается.

а что из этого подходит ? http://www.podrygka.ru/catalog/?brand=295389

Не знаю, не пробовал. У меня немного другого цвета упаковка http://images.vfl.ru/ii/1459187553/186f ... 065471.jpg

[Avton]

Поэтому и спросил ,дочь говорит это новые поставки ,а там можно поискать в такой же упаковке как у Вас ,говорят осталось еще в магазинах
