Принтер на рельсах от 3D-SPrinter

[oigen]

забрал сегодня рельсы, первое впечатление : "А что такая упаковка маленькая!"
Пока ехал домой думал, а то ли мне прислали, уж больно маленькие, вскрыл - маленькие, давай линейкой мерить 250 мм в длину, хм, вроде такие же

[3D-SPrinter]

Нормально ездят, не закусывают? Люфтов нет?

[oigen]

Ездят нормально, но сравнить не с чем, люфтов нет, пришли в масле, запах отменный Ремень на подходе, думаю на этой недели будет.

[3D-SPrinter]

Судя по трекингу, корпус уже выехал из Кирова, скоро у вас будет.

[oigen]

Я тут в спешном порядке избавлюсь путем печати разного рода объектов от пластика 2,85...надеюсь успею испечатать максимум с пользой

[3D-SPrinter]

В принципе ничто не мешает сделать Спринтер под 3 мм аля Ультик. Хотя, я до сих пор не понял, почему они так от этого прутка фанатеют. Вроде бы у 3 мм должно быть больше трение в боудене. Хотя, с другой стороны, подавать его нужно меньше и он более жёсткий на большой длине.

[oigen]

На самом деле мне 2,85 нравится больше, в силу его толщины. Если же тот же ПЛА 1,75 сыреет и ломается с легким усилием, то на 2,85 надо уже приложить больше силы. У меня на Менделе его в принципе не ломало ни разу, если и происходили какие-то косяки, то пруток просто перегрызается под шестерней и все, у Геркулеса же проблема в том, что пруток ломается под шестерней и она его продолжает подавать до посинения, пока не забьет все свободное место, потом приходится одной рукой выковыривать весь пластик, а другой слезы вытирать. Вот так и живем. Но я решил сделать оба под 1,75 дабы не держать дома зоопарк пластиков

[3D-SPrinter]

Если экструдер сделан грамотно, то в нём негде ломаться прутку. В Спринтере трубка боудена почти упирается в ролики, так что прутку деваться некуда - он либо лезет в боуден, либо на нём пропиливается ямка подающим роликом, и он останавливается.


Кстати, сейчас немного другая конструкция - трубка всё же не торчит из корпуса экструдера, чтобы её ретрактами дальше не вытягивало. Думаю, по разрезу корпуса понятно, докуда она доходит.


[3D-SPrinter]

Итак, начинаем собирать принтер. Первым делом собираем кровать, и для начала запрессовываем 4 шт. линейных подшипников LM10UU в напечатанные блоки. Детали кровати обязательно склеиваются циакрином (суперклеем) для создания максимальной жёсткости конструкции. Чем меньше болтается кровать, тем выше качество печати. Склеивание возможно двумя способами - либо сразу при сборке, либо после сборки методом проливания щелей клеем на уже собранной кровати. При этом кровать уже может быть установлена на валах в принтере.



[3D-SPrinter]

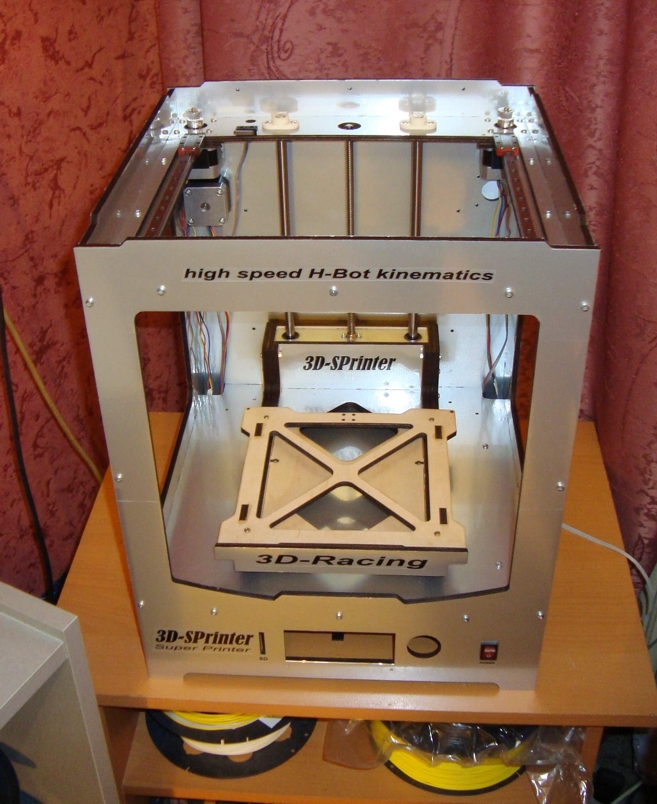

Дальше собираем корпус. Тут всё просто, как конструктор Лего.

[AKDZG]

Красиво получается! Надписи теперь наклейками делаете?
Справа сзади отверстие под второй экструдер?

[oigen]

Забрал вчера ремень со стальным кордом, на ощупь чуть плотнее и жестче обычного. Теперь вроде как все в наличии (из явного), осталось дождаться корпус

[3D-SPrinter]

Наклейки - использованная по назначению плёнка ломонд. Печатается на профессиональном струйном принтере, чернила закрепляются ультрафиолетом. Корпус - обтянутая авиамодельной плёнкой фанера http://www.hobby-service.ru/shop.html?p ... ry_id=1929 . Но вряд ли буду повторять этот подвиг с обтяжкой. Трудоёмкость этого процесса дикая, можно целиком принтер собрать, пока обтягиваешь. Так что сейчас веду переговоры с местным (дзержинским) заводом оргстекла, пытаюсь заказать стекло цвета металлик с наполнителем из серебрянки. Получится дороже на несколько тысяч, но многие клиенты очень не хотят фанеру и готовы переплачивать.

Место под второй экструдер есть, и самодельный двухголовый хотэнд на базе такого http://images.vfl.ru/ii/1447593683/60b6 ... 496137.jpg , но пока неохота связываться с этим гимором. Потому что по-любому будет задевание вторым соплом за модель. Не зря Ультик отказался от этой задумки.

[AKDZG]

И чем это оргстекло лучше фанеры? Я люблю фанеру

[3D-SPrinter]

Мне тоже фанера нравится. По соотношению цена-качество она вне конкуренции. Так что для самых прагматичных клиентов останется фанера в серии "классик". Ну а если кому-то захочется оргстекло, то "любой каприз за ваши деньги". Попробовал дибонд фрезеровать, но он оказался совсем уж неподходящим материалом, и гайки / саморезы в нём вообще не держатся. До дибонда решил не опошляться.
