Принтер на рельсах от 3D-SPrinter

[ROMERO]

1. В начале прикручиваем часть №1 к мотору на три винта, потом четвертый винт с деталью №4 ? -да
Почему на фото пружинка не толкает шайбу ? Вернее так вроде шайба не будет сжимать пружинку, а будет тупо подниматься вверх по винту. Надо шайбу законтрить гайкой ? Или как ? - это гайка с фланцем))))
4. №5 это шестерня МК8 ? -да
5. Что за деталь №6, что то пока у себя такой не вижу - это фитинг от трубки, идет в к-те вместе с трубкой и хот эндом

[kostyankin]

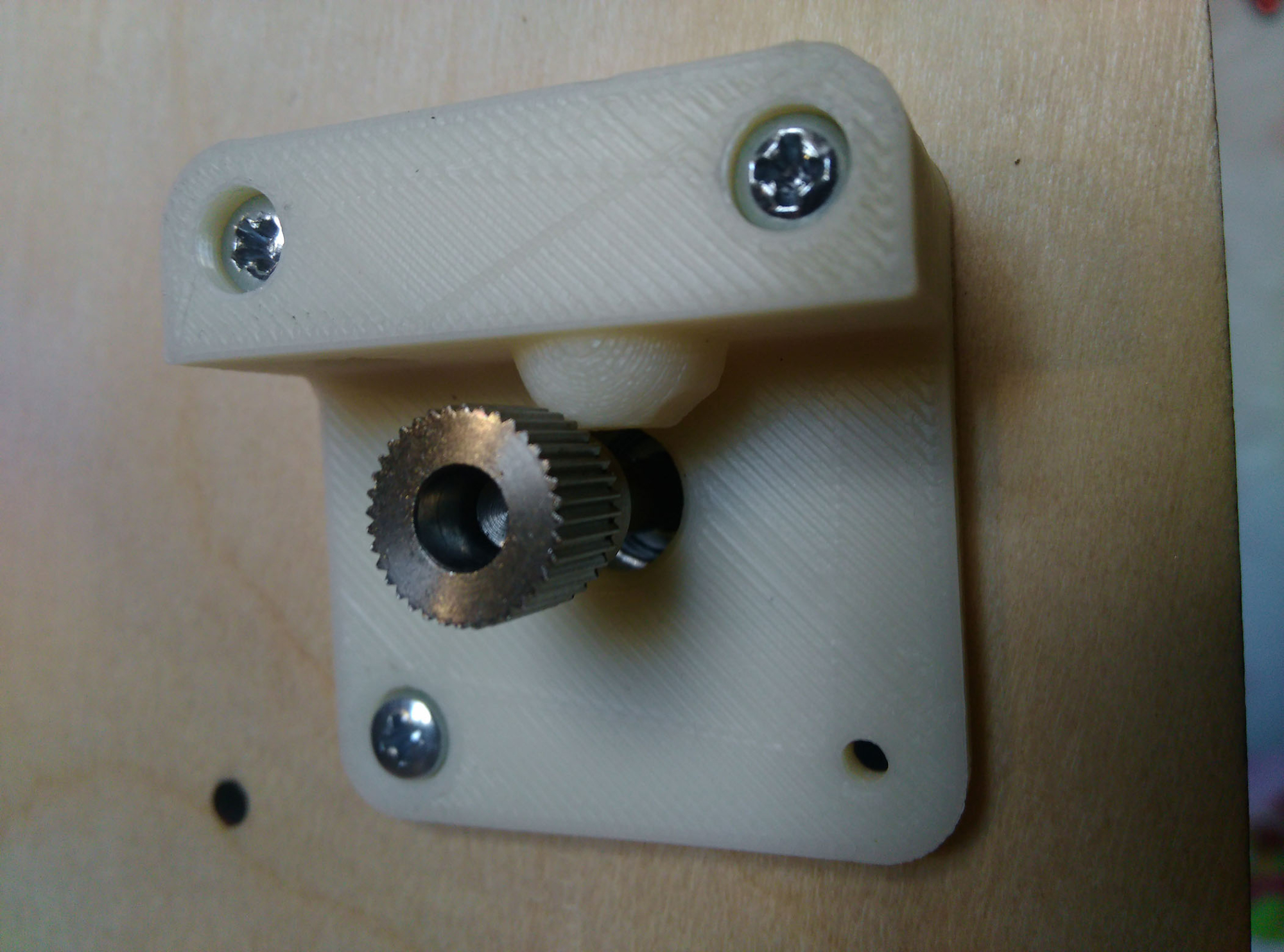

Что то у меня не выходит как на картинке

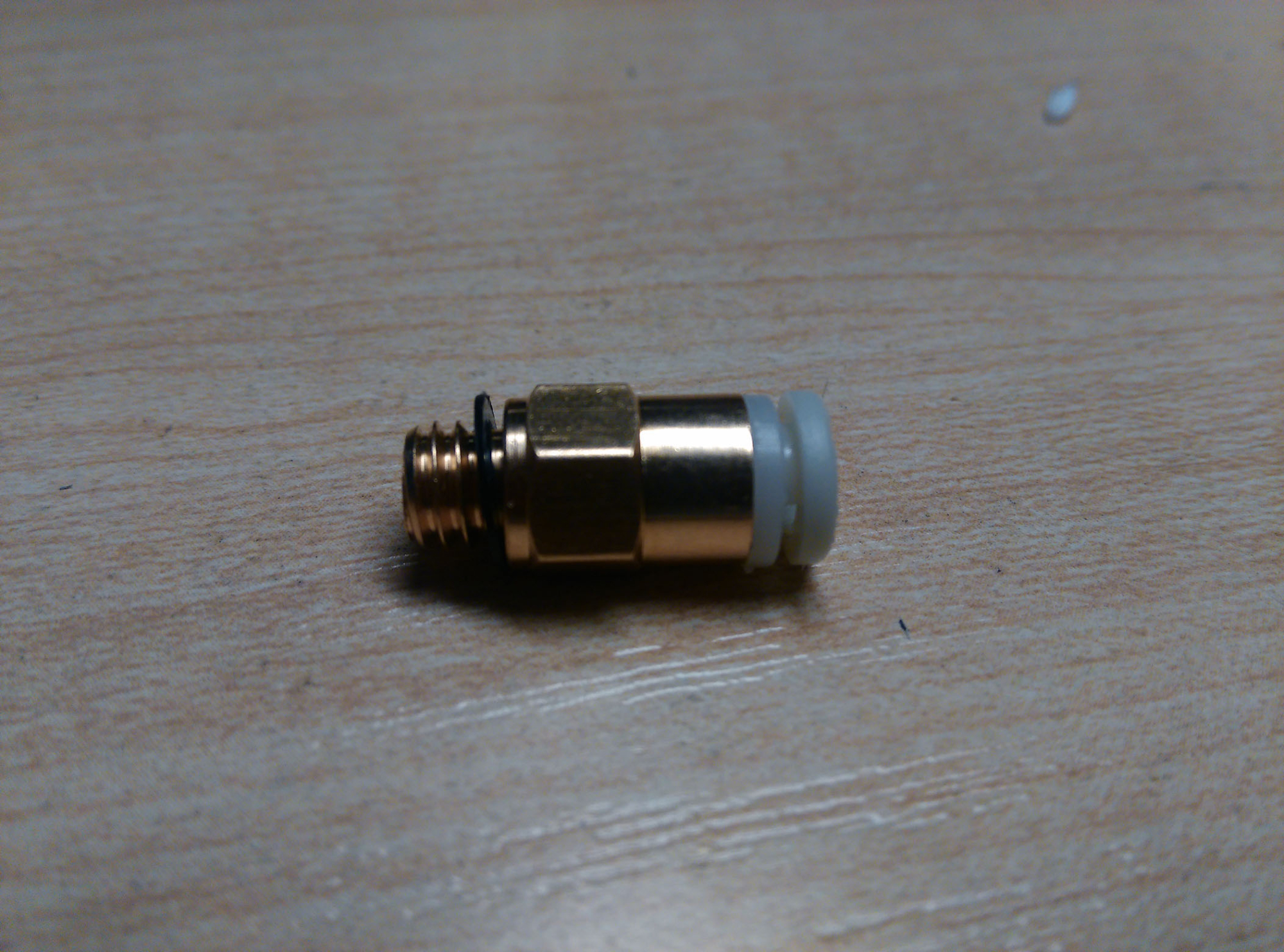

5. А мне какая то другая часть досталась.... Или это не она ?

[ROMERO]

Что то у меня не выходит как на картинке

шестерня не та, нужна от МК8. Напрмер такая, http://www.aliexpress.com/item/1pcs-MK8 ... 32897.html

5. А мне какая то другая часть досталась.... Или это не она ?

у вас фитинг не того размера, маленький. Как я понял их делают два вида, большие и маленькие(точных размеров сейчас не припомню).

[Avton]

у вас фитинг не того размера, маленький. Как я понял их делают два вида, большие и маленькие(точных размеров сейчас не припомню).

Получается список в первом посте не совсем корректен,тоже заказал такую шестерню ,но вовремя заметил и заказал в догонку другую ,и хот енд заказал этот же )
Знающие люди подправьте список ,чтоб уберечь других от ошибок.

[3D-SPrinter]

Прошу прощения, не поймите превратно, но на мой взгляд, если возникают подобные вопросы, лучше заказывать принтер в собранном виде. Но дело хозяйское, конечно.

Насчёт толкателя пружины в экструдере - это обрезанная потай-головка винта М5. В крестовине под отвёртку рассверлено отверстие М3, в которое входит нажимной винт. Т.е. этот кусок винта М5 входит в пружину, как воронка.

Ролик экструдера сажается на винт М4. Под этот винт нарезается резьба, и винт завинчивается на циакрин.

Насчёт шестерни экструдера - я много раз писал, что нужна шестерня МК8 с внешним диаметром 9 мм. Так же имеются фотки шестерни и экструдера на нескольких страницах этой темы. Так что будьте внимательны при заказе. Там продавцы всегда пишут внешний диаметр и иногда бывают даже чертежи с размерами. Шестерни большего диаметра ставить не рекомендую, потому что мотору тяжелее пихать пруток, а мотор и так работает на пределе.

Пневмофитинги тефлоновых трубок везде используются проходные (чтобы трубка пролазила через них полностью) с диаметром резьбы 9 мм. http://ru.aliexpress.com/store/product/ ... 30920.html .

[Avton]

Спойлер

Прошу прощения, не поймите превратно, но на мой взгляд, если возникают подобные вопросы, лучше заказывать принтер в собранном виде.

это неспортивно

[vtoryh]

Блин. гребанный китаец мне винт не 4 мм прислал, а 8 и подшипники на Z люфтят по страшному.
Не заказывайте у трансмишшена.
А в остальном принтер ожил и забегал. осталось дюральку на стол найти для силикона и экструдер нарисовать.
Боковые стороны оставил цельными. резонируют зараза...

[vtoryh]

насчет микрошага.
http://darxton.ru/wiki-article/mikrosha ... vigatelya/
Я уж подумал что неправильно понял назначение микрошага после слов Андрея, что мотор не может микрошаг стабилизировать.

[3D-SPrinter]

Боюсь, что в этой статье автор не совсем понимает, о чём пишет. Вот более трезвый взгляд на мир http://3dtoday.ru/blogs/eta4ever/hardwa ... g-quartet/ .

В простейшем случае, вращение шагового двигателя осуществляется путем последовательной активации обмоток. Под активацией понимается приложение к обмотке напряжения питания прямой или обратной полярности. При этом схема управления (драйвер) должна не только уметь коммутировать «плюс» и «минус», но и ограничивать потребляемый обмотками ток. Режим с коммутацией полного тока называется полношаговым, и у него есть весомый недостаток - на низких скоростях двигатель жутко дергается, на чуть более высоких - начинает греметь. В общем, ничего хорошего. Для увеличения плавности движения (точность не увеличивается, дискретность полных шагов никуда не пропадает!) применяется микрошаговый режим управления. Он заключается в том, что ограничение тока, подаваемого на обмотки, изменяется по синусоиде. То есть, на один реальный шаг приходится некоторое количество промежуточных состояний - микрошагов.

Суть микрошага - постепенное повышение и понижение тока на обмотках мотора. И никаких чудес с зависанием мотора в промежуточном положении при этом не происходит.

[vtoryh]

а в чем проблема на одну обмотку грубо говоря подать импульс значением 1 а на другую 0.5?
В принципе с делителем 2 или может быть 4 еще получится точность увеличить. Больше это конечно афигенно большой вопрос.
Но основная причина микрошага это все равно конечно направление к тишине работы.

[AKDZG]

И никаких чудес с зависанием мотора в промежуточном положении при этом не происходит.

Теория это хорошо, но её никто до конца не понимает. Обычный наш шаговик за шаг поворачивается на 1,8 градуса. Если на него насадить циферблат и стрелку можно окончательно порвать все теории.

[3D-SPrinter]

Для понимания теории полезно почитать даташит на A4988. Там тоже много интересных картинок и диаграмм имеется.
Но то, что наши принтеры как-то работают без энкодеров и обратной связи, я сам воспринимаю, как Чудо (с большой буквы). В этом явно есть что-то мистическое. Потому что чем больше знаешь теории, тем оно кажется удивительнее.

[vtoryh]

Для понимания теории полезно почитать даташит на A4988. Там тоже много интересных картинок и диаграмм имеется.
Но то, что наши принтеры как-то работают без энкодеров и обратной связи, я сам воспринимаю, как Чудо (с большой буквы). В этом явно есть что-то мистическое. Потому что чем больше знаешь теории, тем оно кажется удивительнее.

Что удивительного? не понимаю. чистая механика...
Чем больше усилия прикладываешь к чему либо тем меньше вероятность сбоя. Как пример когда ворота открываешь мотором с усилием 10 кг это одно, мало ли примерзло или еще что... А когда к воротам которым для открытия нужно 10кг прикладываешь усилие 1000 кг то как то понимаешь что обратная связь не нужна.. либо ворота откроются, либо нафик все вырвет.

[vtoryh]

"То есть, программа управляющего контроллера не знает, где в данный момент находятся подвижные части принтера. Странно, конечно."
Фигня.. программа ЗНАЕТ где находится головка, фрезер или что там еще. Просто не факт оно там где программа предполагает. и вот это уже зависит от мощности моторов, нагрузки и правильности сборки.

[kostyankin]

Вдруг кому интересно будет

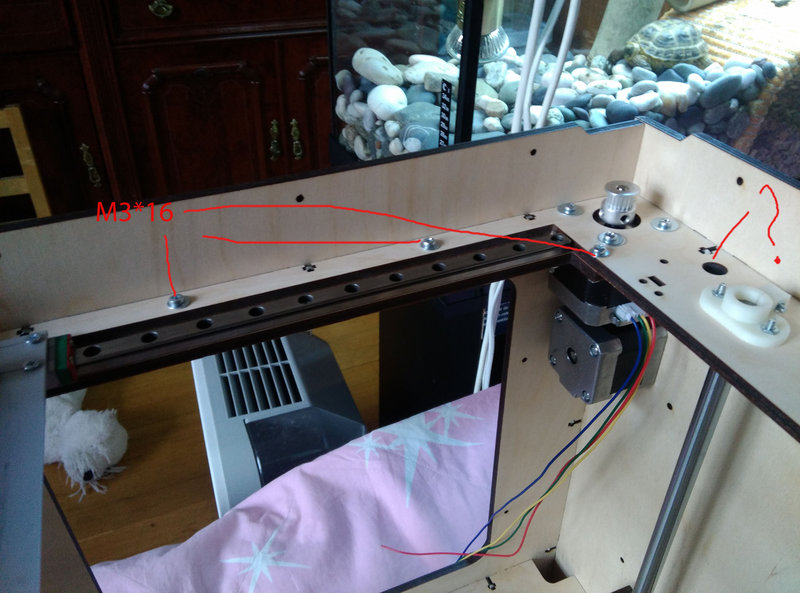

Моторы прикрутил на М3*10, держатели(или хз как назвать) рельс У-ка на М3*16.

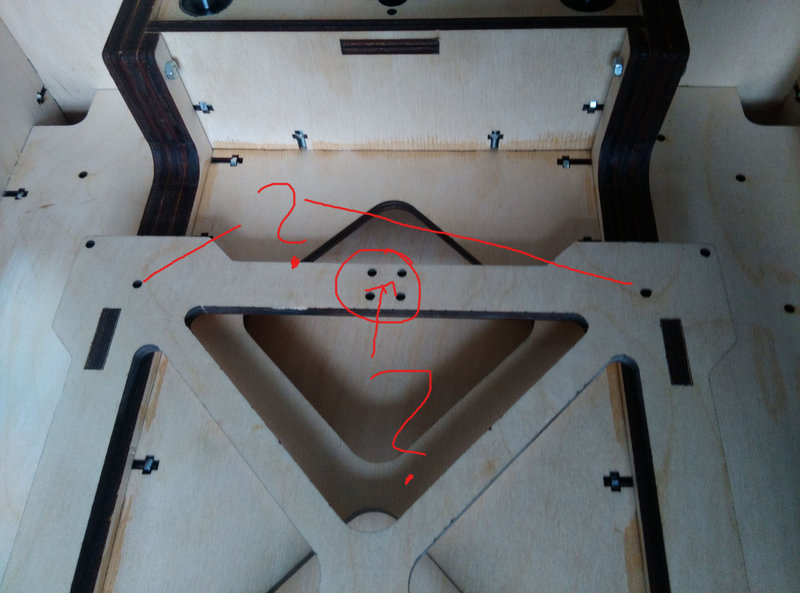

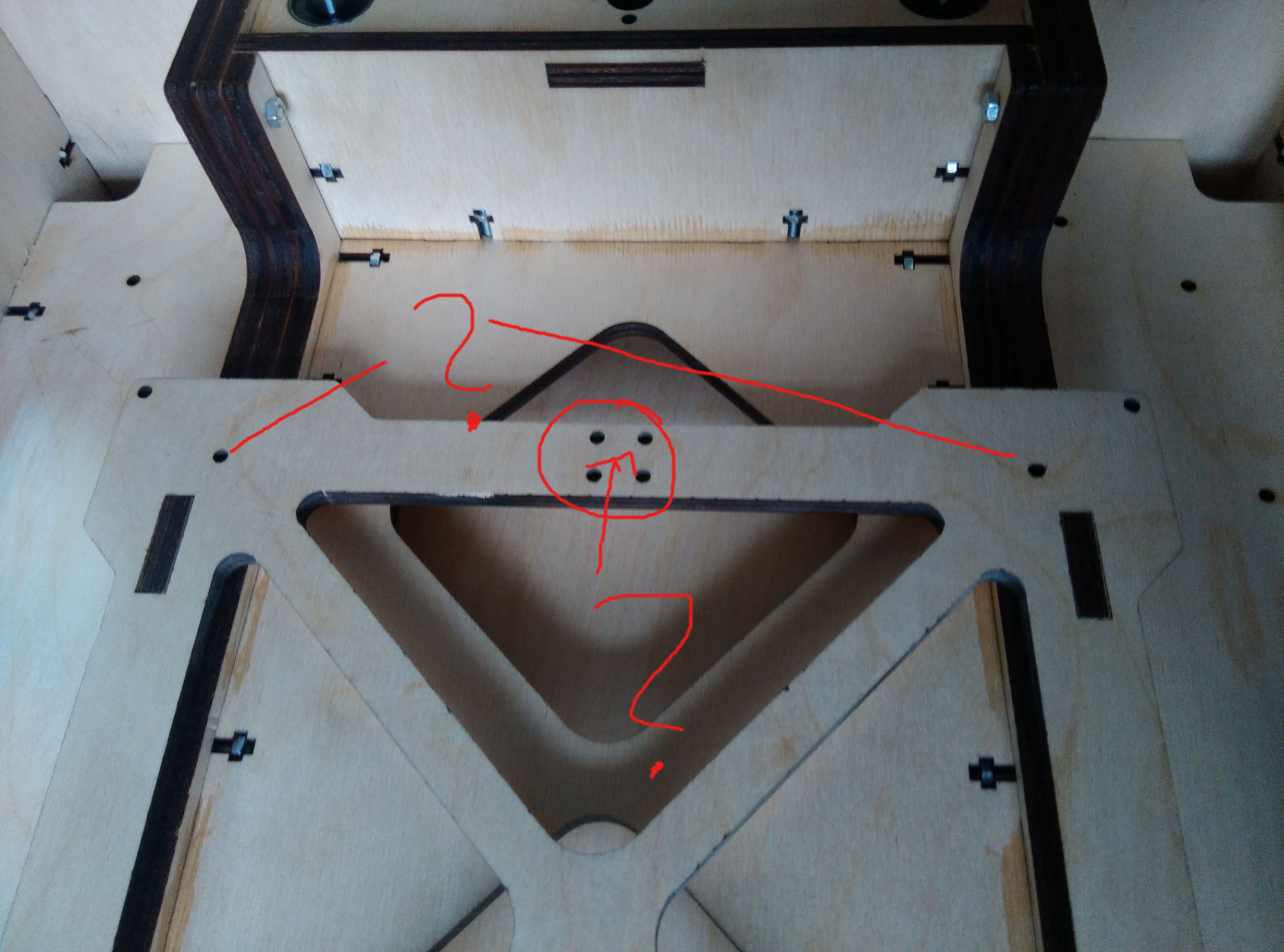

А для чего нужны отверстия, отмеченные на фото, подскажите плиз? И через что стол крепится к постели ? Что за втулки там ?

Еще хочу заметить, что gearbest не торопится, и пока с него не получено ни одной посылки. А жду я от него рампс и трапецеидальный вал. Но я пока еще Х балку с хотендом не собрал, так что заняться есть чем. Звонил в магаз, где дешевый БП, там что то глухо. Поэтому пока БП ориентировочно стоит около 2000, если у кого есть варианты лучше, поделитесь пожалуйста. И вот еще что, а пластик то где кто берет ?
