Re: принтер на рельсах от 3dsprinter

Сообщение AKDZG » 17 дек 2015, 13:09

Вообще то рекомендуется ставить скорость
#define BAUDRATE 250000

oigen писал(а):Если подключаю и USb и питание, то почему то начинает моргать экран и начинает скакать температура экструдера и кровати...

Посмотрите как прилегает плата RAMPS к Ардуине. Может контакты к чему-нибудь металлическому прилегают или сопли припоя коротят (посмотреть обе платы).
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 17 дек 2015, 16:56

У меня со скоростью 250000 всегда всё нормально работало на нескольких компах и принтерах. Подозреваю, что проблема со шнурком USB, или с переходником шнурка, который режет скорость. Боуден освободите от стяжек на кабель, дайте ему свободно болтаться без лишних перегибов.

oigen
Сообщения: 141
Зарегистрирован: 19 ноя 2015, 07:39
Имя: Евгений
Откуда: Иркутск
Контактная информация:

Re: принтер на рельсах от 3dsprinter

Сообщение oigen » 18 дек 2015, 09:46

Первая попытка печати закончилась неудачно, экструдер кривой как сабля, пластик тупо упирается в месте перехода боуден трубки и направляющей, которая идет прямо в сопло, жесть. Даже не знаю, брать сверло и немного рассверливать?

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 18 дек 2015, 11:23

Не понял, в чём проблема? В экструдере трубка боудена должна доходить почти до роликов подачи, а в хоте E3D V6 заходить в термобарьер. Где и во что может пластик упираться?

Последний раз редактировалось 3D-SPrinter 18 дек 2015, 11:26, всего редактировалось 1 раз.

oigen
Сообщения: 141
Зарегистрирован: 19 ноя 2015, 07:39
Имя: Евгений
Откуда: Иркутск
Контактная информация:

Re: принтер на рельсах от 3dsprinter

Сообщение oigen » 18 дек 2015, 11:23

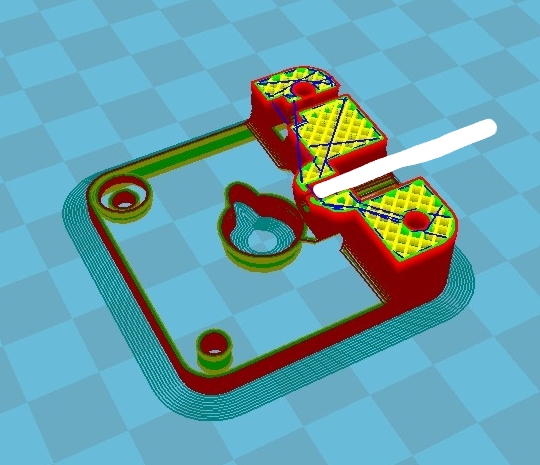

Немного подрассверлил, теперь пластик вроде проходит, отправил на тестовую печать кубик...если в середине вроде начал что-то делать, то после обводки он ушел резко в правый дальний угол и стал биться в конвульсиях...что-то пошло не так....

oigen
Сообщения: 141
Зарегистрирован: 19 ноя 2015, 07:39
Имя: Евгений
Откуда: Иркутск
Контактная информация:

Re: принтер на рельсах от 3dsprinter

Сообщение oigen » 18 дек 2015, 11:25

3D-SPrinter писал(а):Не понял, в чём проблема? В экструдере трубка боудена должна доходить почти до роликов подачи, а в хоте E3D V6 заходить в термобарьер.


В хоте она туда и заходила, но пруток чуть упирался в край, на стыке металла и трубки и вставал, немного расширил канал сверху, сделал более скругленным (снял фаску), теперь вроде пластик прошел, но появилась другая проблема, чуть выше написал

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 18 дек 2015, 11:31

после обводки он ушел резко в правый дальний угол и стал биться в конвульсиях...

Офигеть! Никогда не встречал ничего подобного ни на одном из принтеров. Так что даже затрудняюсь предположить, в чём проблема. А с чего печать, с компа, с карты?

oigen
Сообщения: 141
Зарегистрирован: 19 ноя 2015, 07:39
Имя: Евгений
Откуда: Иркутск
Контактная информация:

Re: принтер на рельсах от 3dsprinter

Сообщение oigen » 18 дек 2015, 11:33

3D-SPrinter писал(а):
после обводки он ушел резко в правый дальний угол и стал биться в конвульсиях...

Офигеть! Никогда не встречал ничего подобного ни на одном из принтеров. Так что даже затрудняюсь предположить, в чём проблема. А с чего печать, с компа, с карты?

С компа....чуть позже попробую с карты запустить, может на видео сниму, мерцание экрана и скачки температуры убрал следующим образом - просто подкрутил резистор на БП, он был выкручен на максимум

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 18 дек 2015, 11:36

пруток чуть упирался в край, на стыке металла и трубки и вставал

Пара советов по заправке пластика - конец прутка нужно обрезать наискось, чтобы он был острый. Вставлять пруток лучше рукой при нажатом рычаге экструдера (чтобы пластик легко двигался без прижима к роликам) в нагретый до рабочей температуры хотенд. Рукой почувствуете неровности в канале, подёргаете туда-сюда, повернёте и пропихнёте его до появления расплавленного пластика из сопла. После этого можно пихать пластик мотором экструдера.
Последний раз редактировалось 3D-SPrinter 18 дек 2015, 11:41, всего редактировалось 2 раза.

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 18 дек 2015, 11:39

С компа....чуть позже попробую с карты запустить, может на видео сниму, мерцание экрана и скачки температуры убрал следующим образом - просто подкрутил резистор на БП, он был выкручен на максимум

Какой-то у вас там с питанием ардуины 5В непорядок. Что-то где-то коротит и у ардуины сносит крышу (т.е. она виснет). А может с кабелем USB проблемы. Не зря же он не хочет вязаться на скорости 250000. Короче, надо разбираться с электроникой.

Аватара пользователя
AKDZG
Сообщения: 1642
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: принтер на рельсах от 3dsprinter

Сообщение AKDZG » 18 дек 2015, 11:42

Как мне всё это знакомо :D Просто ностальгия :lol:
Ультик раньше тоже любил биться в конвульсиях. Теперь я только с карты печатаю. Но там немного другая электроника стоит.
Я тоже думаю,что вся проблема в питании.
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 18 дек 2015, 11:44

Да вы чё, ребята? Какие конвульсии? Как вы этого добиваетесь? :shock: На вход стабилизатора 5В ардуинки надо подать питание 12В с БП отдельным проводом. При этом LCD не должен моргать и менять яркость при подключении кабеля USB. Т.е. не должно быть никаких конфликтов по питанию 5В.
Последний раз редактировалось 3D-SPrinter 18 дек 2015, 11:51, всего редактировалось 1 раз.

oigen
Сообщения: 141
Зарегистрирован: 19 ноя 2015, 07:39
Имя: Евгений
Откуда: Иркутск
Контактная информация:

Re: принтер на рельсах от 3dsprinter

Сообщение oigen » 18 дек 2015, 11:47

3D-SPrinter писал(а):
С компа....чуть позже попробую с карты запустить, может на видео сниму, мерцание экрана и скачки температуры убрал следующим образом - просто подкрутил резистор на БП, он был выкручен на максимум

Какой-то у вас там с питанием ардуины 5В непорядок. Что-то где-то коротит и у ардуины сносит крышу (т.е. она виснет). А может с кабелем USB проблемы. Не зря же он не хочет вязаться на скорости 250000. Короче, надо разбираться с электроникой.

Кабель поменял, посмотрю пристальнее питание, а как ее выставить, если в драйвере порта такую скорость нельзя физически выбрать?

Аватара пользователя
3D-SPrinter
Сообщения: 1266
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: принтер на рельсах от 3dsprinter

Сообщение 3D-SPrinter » 18 дек 2015, 11:55

Не надо трогать драйвер порта! Надо только выставить скорость 250000 в прошивке и в Куре. И всё должно работать без проблем. Если не работает, нужно искать проблемы в кабеле USB. И не применять никаких переходников. И кабель должен быть более-менее качественный рублей за 200, а не китайская лапша за 30-50. У меня кабель 3 метра, и не было никаких сбоев по передаче данных. Печатаю всегда с компа. Карту только проверяю на работоспособность.

Аватара пользователя
AKDZG
Сообщения: 1642
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: принтер на рельсах от 3dsprinter

Сообщение AKDZG » 18 дек 2015, 12:06

3D-SPrinter писал(а):Не надо трогать драйвер порта! Надо только выставить скорость 250000 в прошивке и в Куре. И всё должно работать без проблем.

Верно! Лучше правленный драйвер удалить и переустановить вместе с Курой или Arduino IDE.

3D-SPrinter писал(а):Если не работает, нужно искать проблемы в кабеле USB. И не применять никаких переходников. И кабель должен быть более-менее качественный рублей за 200, а не китайская лапша за 30-50. У меня кабель 3 метра, и не было никаких сбоев по передаче данных. Печатаю всегда с компа. Карту только проверяю на работоспособность.

Возможно кабель может быть плохим, но у меня Mendel90 печатал с USB удлинителем без проблем.

3D-SPrinter писал(а):На вход стабилизатора 5В ардуинки надо подать питание 12В с БП отдельным проводом.

Там по разводке платы и так достаточно прямо идёт (не считая предохранителя) :)
Рекомендую указывать в подписи название 3D принтера и электроники
