Список деталей для сборки Mendel90

Компилируем проект, собираем принтер, делимся опытом, хвастаемся успехами
Аватара пользователя
AKDZG
Сообщения: 1822
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Список деталей для сборки Mendel90

Сообщение AKDZG » 27 мар 2016, 19:08

Основное
  1. Набор пластиковых деталей
  2. Хоббед болт для экструдера
Список покупок в Китае
  1. Шаговые двигатели (дубль) - 5 шт
  2. Ремень GT2 2м плюс две 20 зубые шпули (дубль)
  3. Набор электроники (RAMPS 1.4, Arduino MEGA 2560, драйверы шаговых двигателей) (дубль)
  4. Концевики (дубль) - 3 шт
  5. Дисплей LCD2004 (дубль)
  6. Стол MK2B с напаянными диодами и резистором (дубль)
  7. Термистор для стола и в запас (дубль)
  8. Алюминиевое основание стола (дубль)

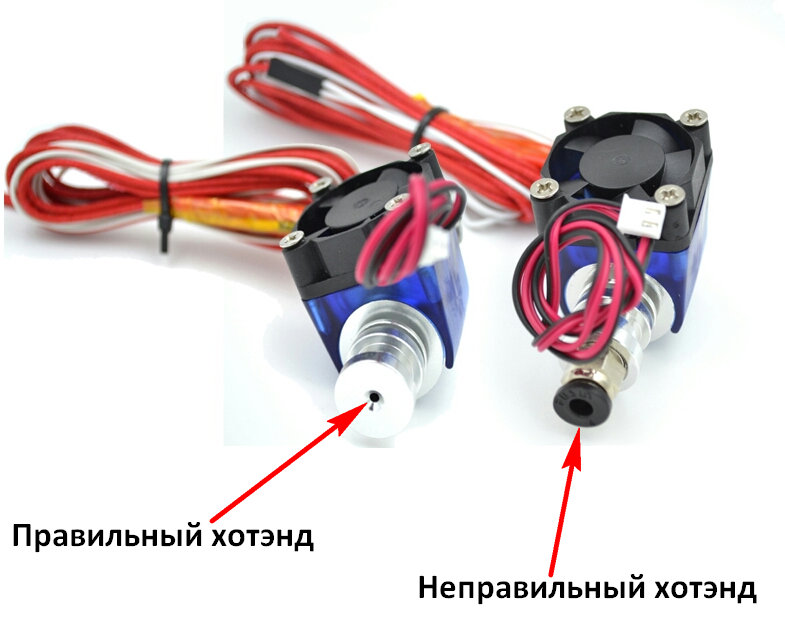

  9. Хотэнд E3D-v6 direct (short) (дубль)
  10. Блок питания 12В 30А (дубль)
  11. Пружинки на экструдер (дубль) - 2 шт
  12. Линейные подшипники LM10UU (дубль) - 10 шт
  13. Подшипники 608 (дубль) - 3 шт
  14. Подшипники F624 (дубль) - 4 шт
  15. Шлейф не менее 26 жил длиной не менее 1,7 м 28AWG 2,54 мм (дубль)
  16. Штекеры для шлейфа Male Female (дубль Male Female)
  17. Штекеры Дюпон 2,54 мм 2p 4p Male Female (дубль 2p 4p Male Female)
  18. Вентилятор для обдува детали
В онлайн магазинах для ЧПУ

Цилиндрические направляющие диаметром 10 мм (для корпуса толщиной 16 мм):
  1. 290 мм - 1 шт
  2. 350 мм - 2 шт
  3. 403 мм - 2 шт
  4. 432 мм - 1 шт
Можно взять 3 шт по 800 мм и потом распилить их
На АлиЭкспрессе есть такой вариант: 2x500 мм (дубль1, дубль2), 4x400 мм (дубль1, дубль2)

Можно купить в своём городе
  1. Выпилить детали корпуса (самому, у мебельщиков или рекламщиков)
  2. Стекло 214x202x4 мм на стол
  3. Клеящий карандаш UHU stic
  4. Канцелярские клипсы для прижима стекла - 4 шт
  5. Латунные гайки М8 - 2 шт
  6. Столбики по углам стола M3 x 20mm - 4 шт
  7. Гнездо для сетевого компьютерного провода - 1 шт
  8. Строительные шпильки М8 длиной 310 мм - 2 шт
  9. Провода:
    1. Для удлинения на двигатель 22AWG
    2. Для удлинения на концевики 28AWG
    3. На стол 1,5 квадрата
  10. Нейлоновые стяжки хомуты
  11. Шпатель (заточить) для снятия детали
  12. Пинцет для снятия козюльки ;)
Детальное описание компонентов смотрите в wiki ТриДэшника
Рекомендую указывать в подписи название 3D принтера и электроники

006
Сообщения: 50
Зарегистрирован: 31 мар 2016, 15:03
Имя: Дмитрий
Откуда: Новосибирск

Re: Список деталей для сборки Mendel90

Сообщение 006 » 25 апр 2016, 09:07

Алексей! Не раскрыта в полной мере тема вентиляторов. Знаю лишь про вентилятор 30х10 на хотэнде. Еще в BOMе фигурирует вентилятор 80х36 на левой боковой стойке. Кстати, куда он направлен и что охлаждает?
В заметке http://3deshnik.ru/blogs/707dm/dopil-sa ... o-mendel90 упоминается аж про 6 (!) вентиляторов. Мог бы кто-нибудь описать ситуацию и порекомендовать количество и марки вентиляторов для успешной печати на 3d принтере?

Аватара пользователя
AKDZG
Сообщения: 1822
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Список деталей для сборки Mendel90

Сообщение AKDZG » 25 апр 2016, 09:14

006 писал(а):Не раскрыта в полной мере тема вентиляторов. Знаю лишь про вентилятор 30х10 на хотэнде.
Для ABS этого достаточно. Для PLA нужен 60x20. Электронику можно обдувать любым большим и малошумным вентилятором. Такие можно купить в местных магазинах.
Я на боковину не ставил вентилятор и вообще не вырезал под него отверстие. По идее он должен дуть на деталь после печати.
Рекомендую указывать в подписи название 3D принтера и электроники

006
Сообщения: 50
Зарегистрирован: 31 мар 2016, 15:03
Имя: Дмитрий
Откуда: Новосибирск

Re: Список деталей для сборки Mendel90

Сообщение 006 » 25 апр 2016, 09:27

Для PLA нужен 60x20.
А какое место на PLA должен обдувать 60x20?

Аватара пользователя
AKDZG
Сообщения: 1822
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Список деталей для сборки Mendel90

Сообщение AKDZG » 25 апр 2016, 09:42

Круговой обдув нужно напечатать из ABS пластика https://github.com/nophead/Mendel90/tre ... y_E3D/stls
x_carriage_fan_bracket.stl
x_carriage_fan_duct.stl
Он обдувает саму деталь во время печати. Настраивается в слайсере.

Рекомендую указывать в подписи название 3D принтера и электроники

006
Сообщения: 50
Зарегистрирован: 31 мар 2016, 15:03
Имя: Дмитрий
Откуда: Новосибирск

Re: Список деталей для сборки Mendel90

Сообщение 006 » 25 апр 2016, 19:29

AKDZG писал(а):Круговой обдув нужно напечатать из ABS пластика https://github.com/nophead/Mendel90/tre ... y_E3D/stls
Вижу путь начинающего сборщика Менделя 90 таким: вначале научиться печатать на ABS, а после, изготовив из него круговой обдув, переходить к печати на PLA.

Аватара пользователя
AKDZG
Сообщения: 1822
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Список деталей для сборки Mendel90

Сообщение AKDZG » 25 апр 2016, 19:38

006 писал(а):Вижу путь начинающего сборщика Менделя 90 таким: вначале научиться печатать на ABS, а после, изготовив из него круговой обдув, переходить к печати на PLA.
Всё верно! Я в основном из ABS печатаю. Из PLA обычно декоративку печатают тонкими соплами.
Рекомендую указывать в подписи название 3D принтера и электроники

tu236
Сообщения: 2
Зарегистрирован: 22 май 2016, 15:00
Имя: Александр

Re: Список деталей для сборки Mendel90

Сообщение tu236 » 22 май 2016, 15:02

подскажите хотенд с какими размерами покупать?

Аватара пользователя
AKDZG
Сообщения: 1822
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Список деталей для сборки Mendel90

Сообщение AKDZG » 22 май 2016, 15:16

tu236 писал(а):подскажите хотенд с какими размерами покупать?
Покупайте E3D v5 или v6, direct или short. Размеры можно найти на сайте производителя e3d-online.com
Рекомендую указывать в подписи название 3D принтера и электроники

tu236
Сообщения: 2
Зарегистрирован: 22 май 2016, 15:00
Имя: Александр

Re: Список деталей для сборки Mendel90

Сообщение tu236 » 22 май 2016, 16:14

AKDZG писал(а):
tu236 писал(а):подскажите хотенд с какими размерами покупать?
Покупайте E3D v5 или v6, direct или short. Размеры можно найти на сайте производителя e3d-online.com
Сорри! Я наверно не правильно спросил (чайник!). При заказе Хотэнд E3D-v6 direct (short) спрашивают какое сопло 0.2 0.3 0.4 и какая нить 1.75 или 3. Какие цифры выбрать ? Спасибо

006
Сообщения: 50
Зарегистрирован: 31 мар 2016, 15:03
Имя: Дмитрий
Откуда: Новосибирск

Re: Список деталей для сборки Mendel90

Сообщение 006 » 22 май 2016, 16:20

Если ничего не сказать, то китайцы вышлют в 90% случаев 0,4 и 1,75. И при этом не ошибутся!

006
Сообщения: 50
Зарегистрирован: 31 мар 2016, 15:03
Имя: Дмитрий
Откуда: Новосибирск

Re: Список деталей для сборки Mendel90

Сообщение 006 » 03 июл 2016, 18:06

AKDZG писал(а):Круговой обдув нужно напечатать из ABS пластика https://github.com/nophead/Mendel90/tre ... y_E3D/stls
x_carriage_fan_bracket.stl
x_carriage_fan_duct.stl
Он обдувает саму деталь во время печати. Настраивается в слайсере.

Еще наивный вопрос. Чтобы напечатать x_carriage_fan_duct.stl нужно в слайсере включить поддержку? И какую, если. Там внутри есть пустоты...

Аватара пользователя
AKDZG
Сообщения: 1822
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Список деталей для сборки Mendel90

Сообщение AKDZG » 03 июл 2016, 18:24

006 писал(а):Еще наивный вопрос. Чтобы напечатать x_carriage_fan_duct.stl нужно в слайсере включить поддержку? И какую, если. Там внутри есть пустоты...
Нужно. Тип Lines в Куре. Потом отвёрткой изнутри отколупаете.
Рекомендую указывать в подписи название 3D принтера и электроники

006
Сообщения: 50
Зарегистрирован: 31 мар 2016, 15:03
Имя: Дмитрий
Откуда: Новосибирск

Re: Список деталей для сборки Mendel90

Сообщение 006 » 03 июл 2016, 19:06

Спасибо.

espilya
Сообщения: 13
Зарегистрирован: 09 июл 2016, 20:29
Имя: Илья
Откуда: Испания, Канары

Re: Список деталей для сборки Mendel90

Сообщение espilya » 09 июл 2016, 20:36

Обязателен ли Дисплей LCD2004, если планирую работать с принтером только от компьютера?
