Фрезер на покупном станочном профиле

Lenivo

Решил переделать раму фрезера на более прочную -из стандартного станочного профиля.
Станочный профиль - это конструктор для взрослых.
Решил проект собрать из полностью готовых покупных деталей, чтобы по минимуму было самодельных элементов.

Тем более есть в интернет магазине "Все инструменты" стандартная нарезка профилей по размерам, чтобы скомплектоваться.

А проект начался с того, что мне подарили ОСЬ Z

: Ось Z.JPG (68.54 КБ) 2499 просмотров

И GRBL контроллер от серийного станка CNC3018

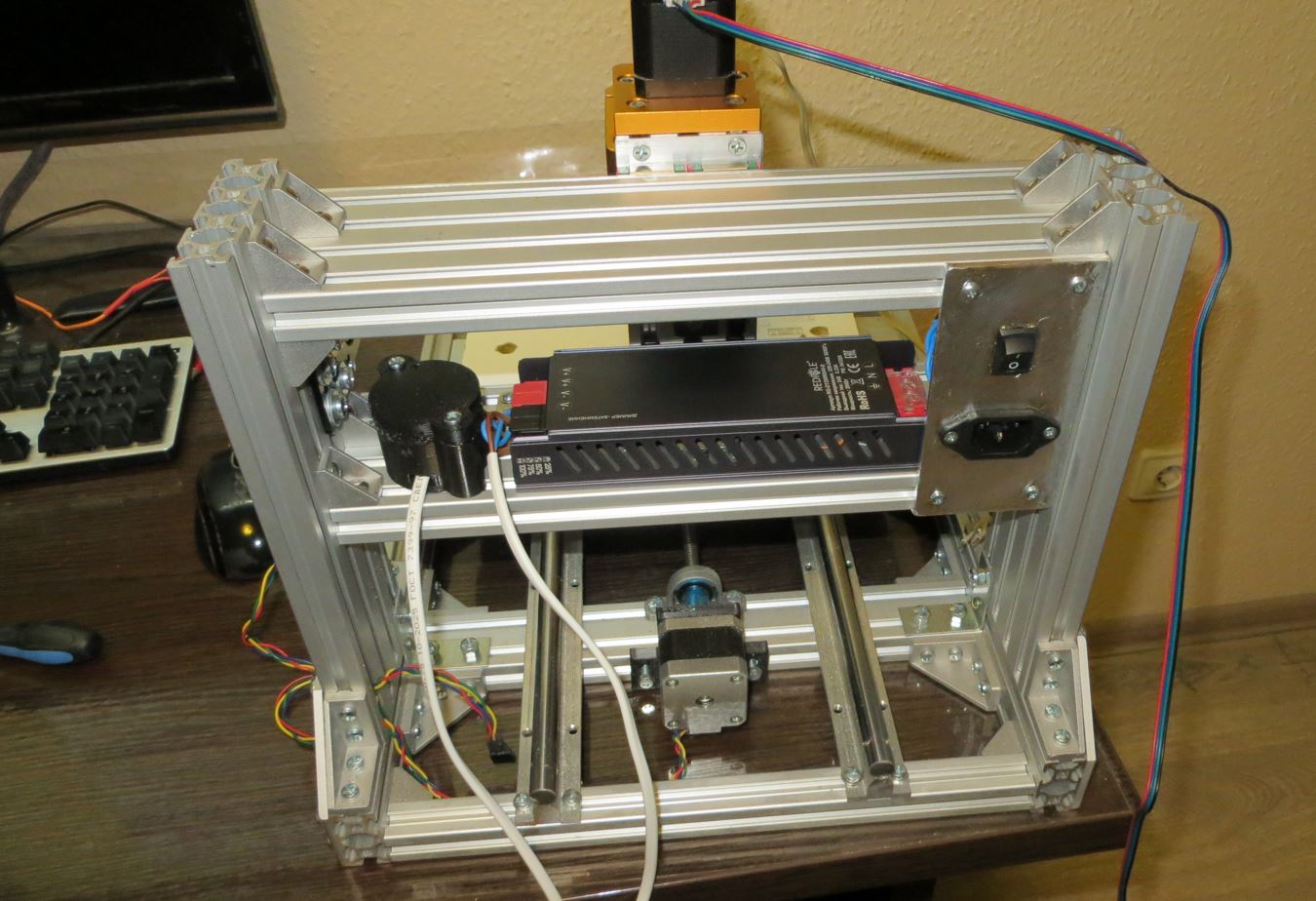

Как итог получилось такое.

На текущий момент статус проекта - сборка и отладка - не всё купленное доехало до меня, не всё ещё установлено.
Но уже фрезерует. НА фото -контроллер от портального фрезера и в качестве шпинделя - бор машинка (дерево нормально фрезерует, а вот фольгированный гетинакс не может - так как у неё подшипник вала установлен в резиновую втулку и поэтому нет жёсткости).

Сперва проект -нарисовал сборку в Солидворксе - все элементы накачал из интернета.

Спойлер

Так как в наличии много чего было от прошлых проектов рисовалось под имеющиеся комплектующие.

Покупка комплектующих

Спойлер

Сборка

Спойлер

Всё уже работает но есть недочёты, которые надо устранить.
Новый шпиндель до меня не доехал - 200 ватт 24 вольта 24 000 оборотов с цангой ER11.

: 004-5 Фрезер 30x40 25 12 2025.JPG (55.75 КБ) 2499 просмотров

Пока стоит маломощный моторчик на 50 ватт 12 вольт 6000 оборотов - поэтому , фрезеровка фольгированного материала - имеет неровный рез .
Далее нужно новый контроллер установить и перейти с блока питания 12 вольт на блок питания 24 вольта.
Установить на раму новый контроллер и блок питания.

Зона фрезеровки фрезера - 210 мм на 180 мм, высота 50 мм, но может быть расширена. Рама 300 мм на 40 мм.... Тип - с подвижным столом - "Дрыгостол". Увеличивать размеры смысла нет - время фрезеровки плат - несколько часов для максимального размера..... Маленькую плату около часа фрезерует.
А портальный фрезер полностью тогда встанет под технологию выжигания краски лазером на фольгированном гетинаксе....

Vikent

Lenivo писал(а): ↑
09 янв 2026, 04:44
фрезеровка фольгированного материала

Только для плат самоделка предназначается? Или есть намерение попробовать погрызть алюминий? Рама-то неплохая получилась, а кронштейны для алюмишки не слабоваты будут?

: 047 Фрезер 30x40 - станочный профиль 31 12 2025.JPG (131.23 КБ) 2352 просмотра

Lenivo

Оказалось два шпинделя приведённых выше не позволяют фрезеровать платы - у маленького черного моторчика изношены бронзо графитные подшипники скольжения на валу и есть люфт. А у фрезера в пластиковом корпусе подшипник на валу стоит в резиновой прокладке - поэтому тоже точность с ним получить трудно.

Но приехал новый шпиндель и с ним фрезеровка плат стала получаться хорошо.

Решение по электронике

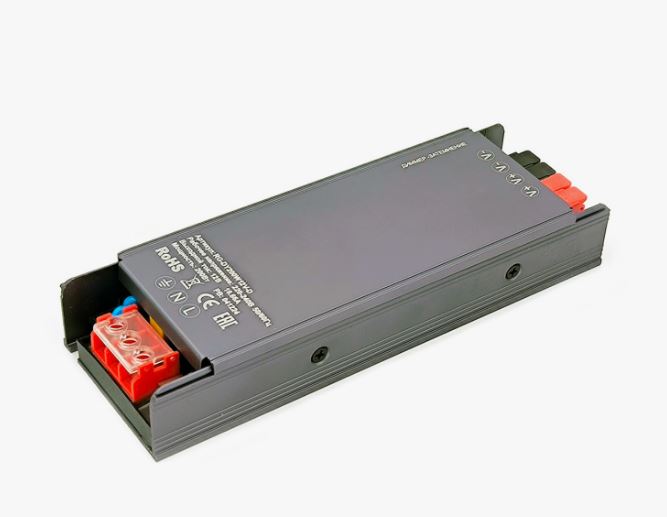

Блок питания 24 вольта 8 А. И фильтр питания на синфазном дросселе.
Для старта шпинделя пришлось править программный код постпроцессора - сперва шпиндель раскручивать до 3 000 оборотов в минуту и черерез паузу в 30 секунд раскручивать на полные обороты (китайцы пишут 20 000 оборотов - но я не измерял). Без изменения постпроцессора при старте шпинделя блок питания уходил в защиту и всё слетало и исполнение программы фрезеровки не стартавало.

: 059 Фрезер 30x40 - станочный профиль 16 01 2026.JPG (25.46 КБ) 140 просмотров

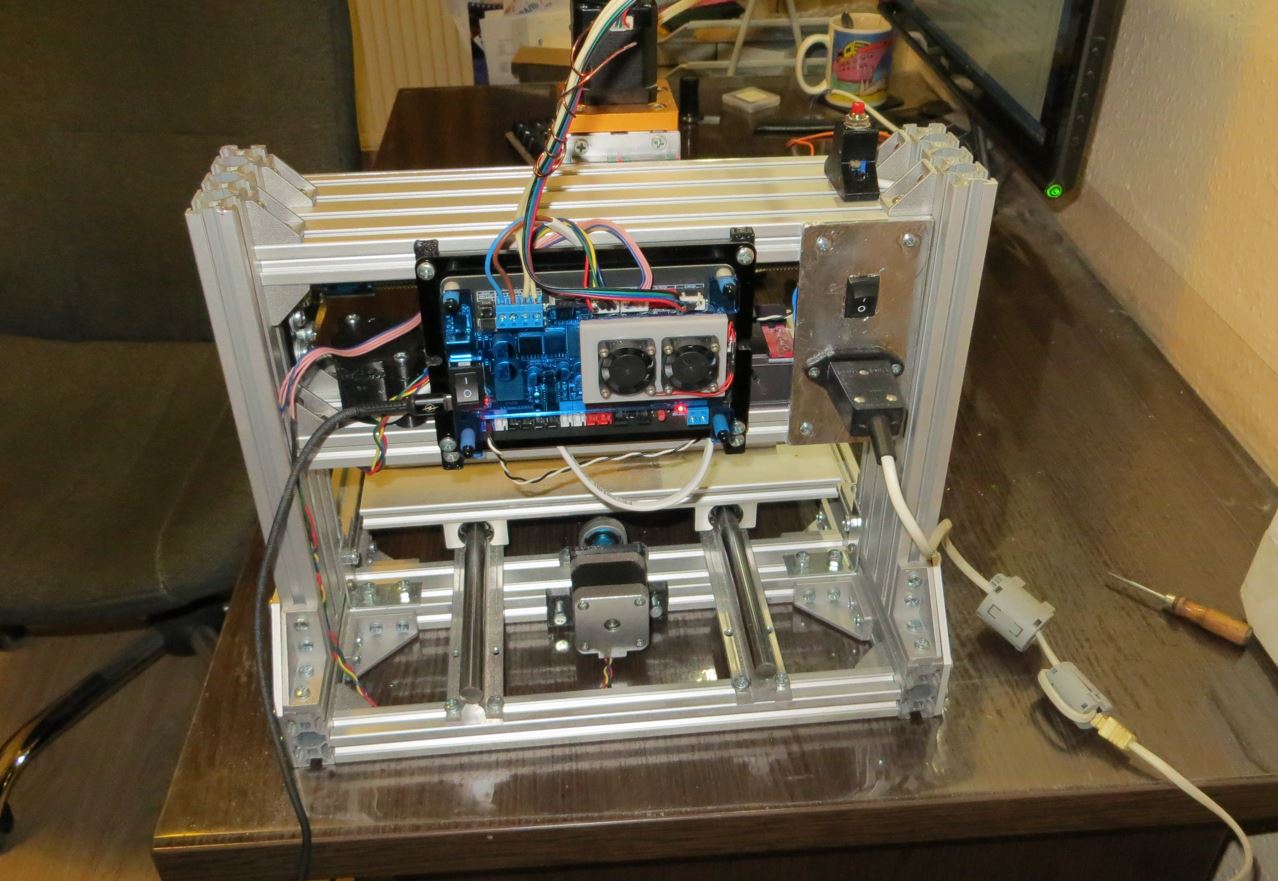

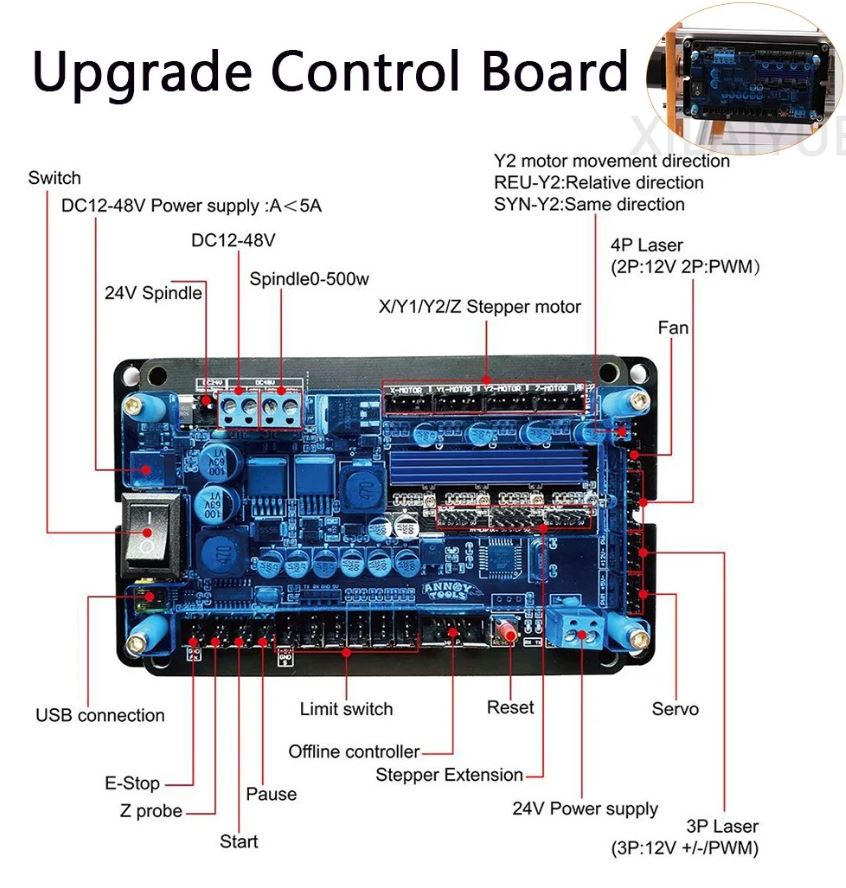

Плата управления на STM32. Подключение к компьютеру по USB кабелю. В комплекте есть пульт управления с экраном кнопками и CD кард ридером. Но одновременно с подключением к компьютеру такой пульт использовать нельзя - либо управление по USB кабелю с компьютера, либо управление с пульта с CD карты. Поэтому хоть пульт и был в комплекте - он не подключен.

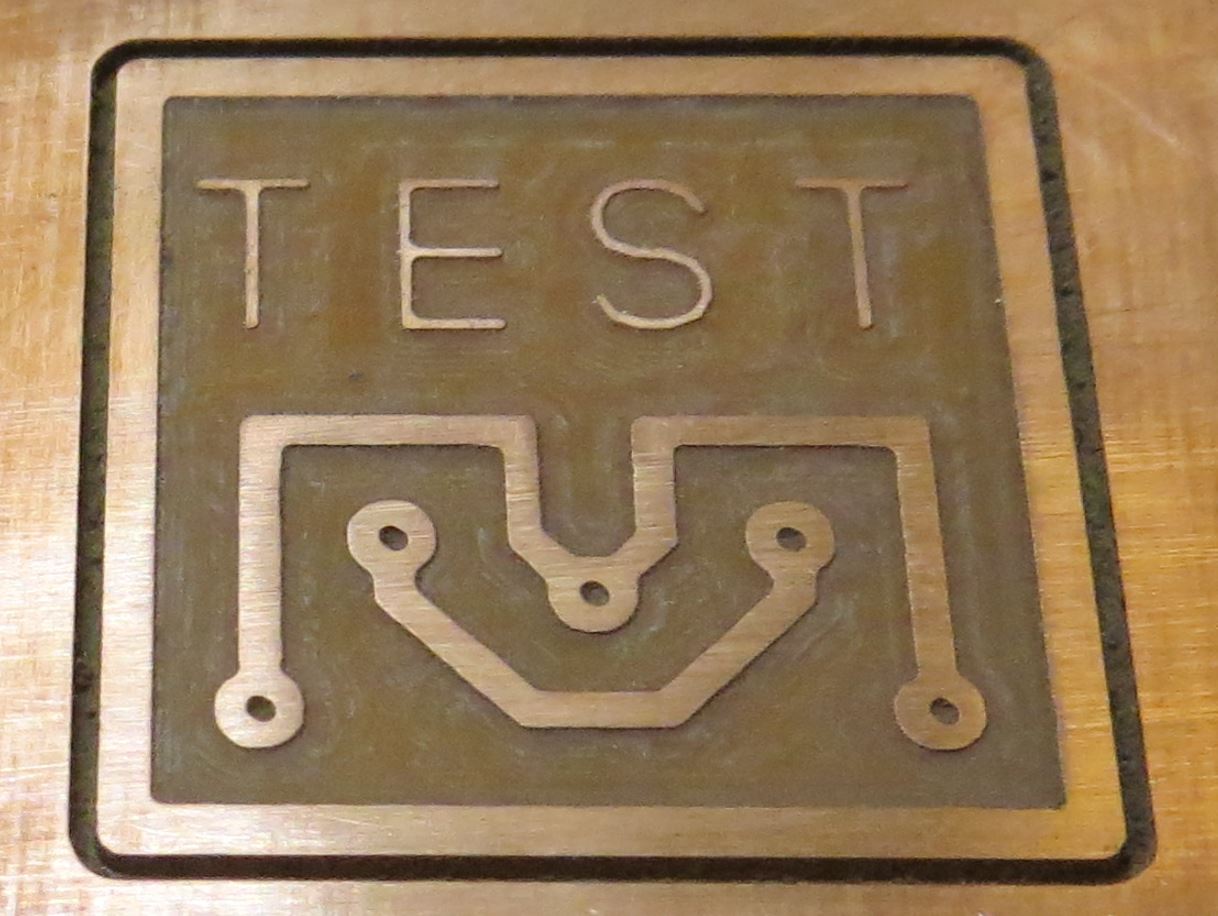

И фрезеровка стала получаться хорошо . С использованием карты высот -глубина съёма фольги 0,03 мм. Трехгранная фреза гравёр 0,2мм 15 градусов.

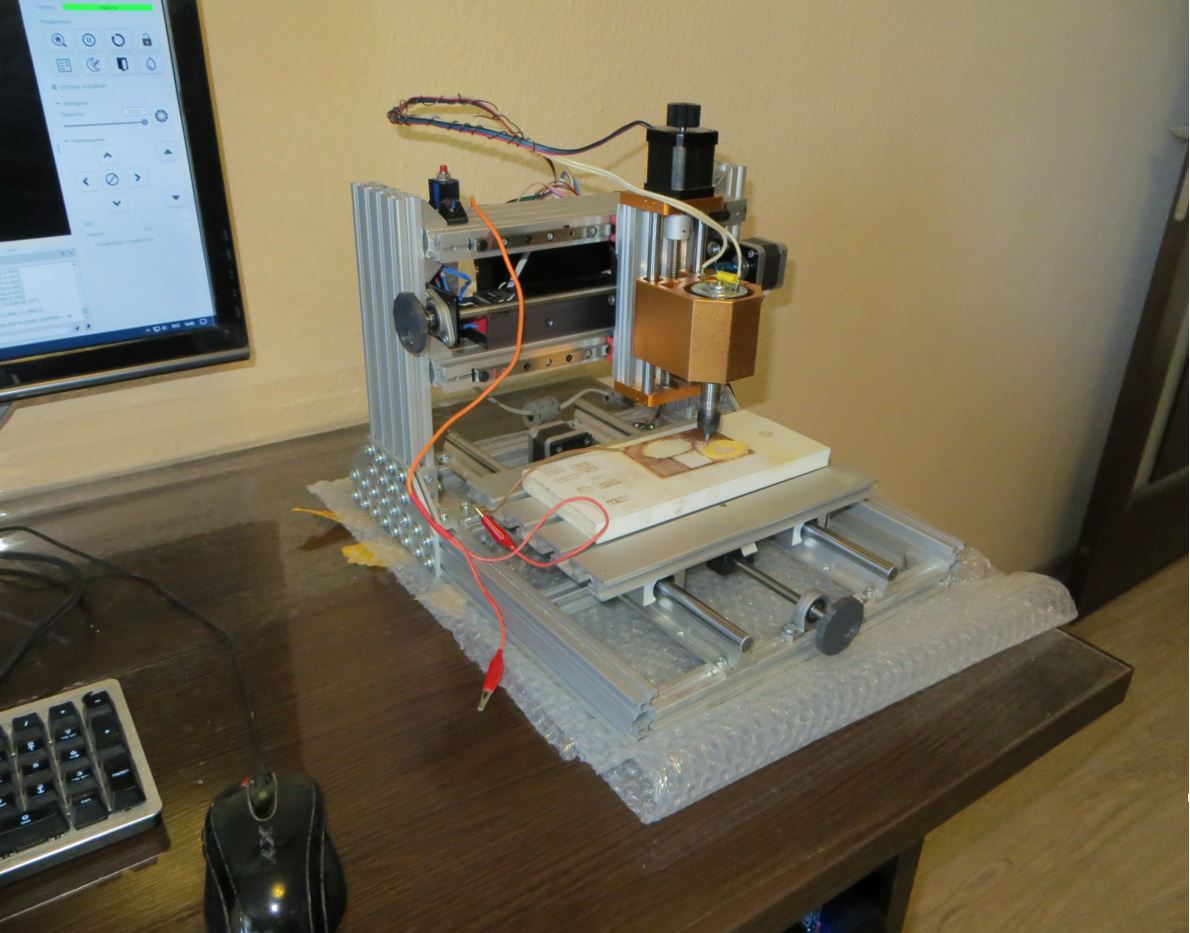

На верхнем фото оранжевый провод с крокодилами - провод для подключения к фольгированному гетинаксу и к фрезе. Это щуп для создания карты высот. Без неё правильная фрезеровка печатных плат не получается.
