Делаем Лазерный Гравер из компьютерного хлама

[Alex Post]

поднять станок на новый уровень

Ну вот зачем эту "самоделку выходного дня" куда то поднимать? Это просто поделка для фана, не более того. Ну выжечь портрет на фанерке, ну навырезать наклеек, ну фоторезист на платах позасвечивать. Зачем ему новый уровень? Тем более за деньги, превышающие стоимость всей механик вместе с лазером

[3D-SPrinter]

Ну вот зачем эту "самоделку выходного дня" куда то поднимать?

Для удобства работы. Если зацепит, то можно и механику нормальную сделать. А бесплатный софт для лазера только отбивает всё желание заниматься этой темой. Сам убил на него кучу времени и сил и пришёл к этому выводу.

[Alex Post]

Если зацепит

То нужно начать с покупки хотя бы 40ваттной трубы. Тем более что при наличии 3д принтера построить лазерный cnc можно буквально "на коленке". Но не с двухваттным же синим диодом это все затевать, согласись

[Lenivo]

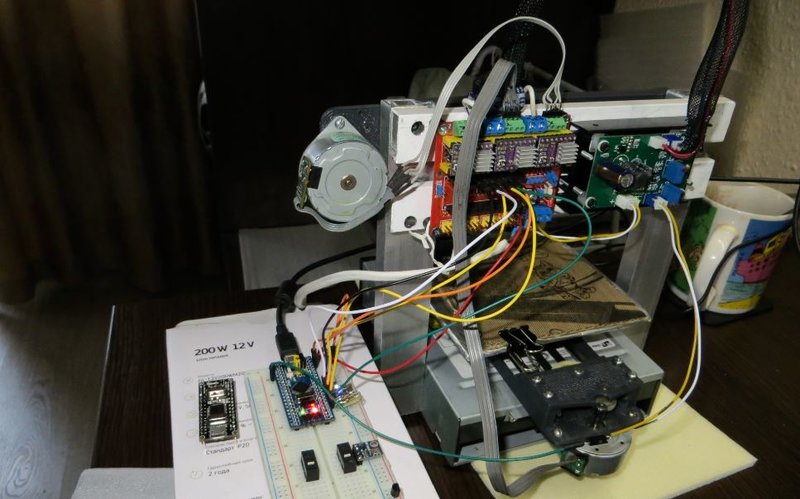

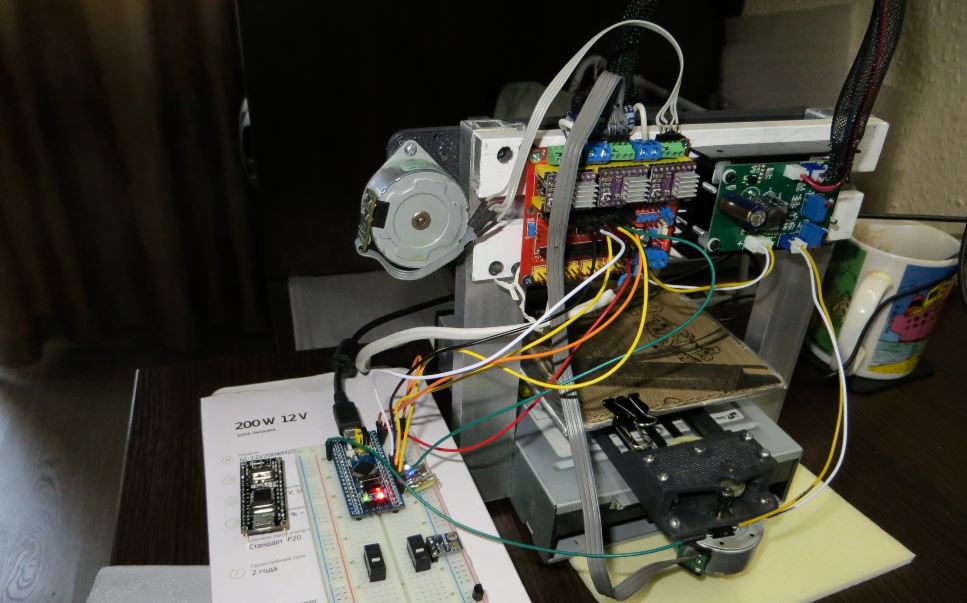

Макетка для ЧПУ Лазерного гравёра для перехода с ARDUINO NANO на STM32.

[3D-SPrinter]

Но не с двухваттным же синим диодом это все затевать, согласись

Согласен. Светодиодом ничего кроме бумаги не порежешь.

[Lenivo]

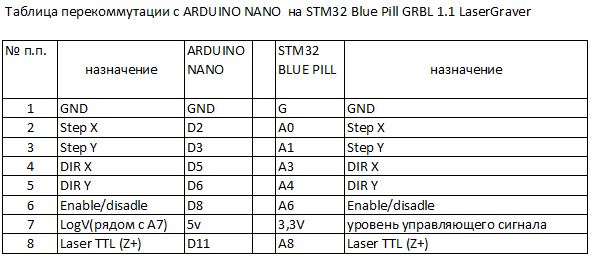

Сделал табличку для перекоммутации управляющей платы с ARDUINO NANO на STM32 blue pill.

Таблица перекоммутации с ARDUINO NANO на STM32 Blue Pill GRBL 1_1 LaserGraver.JPG (44.86 КБ) 4501 просмотр

[Lenivo]

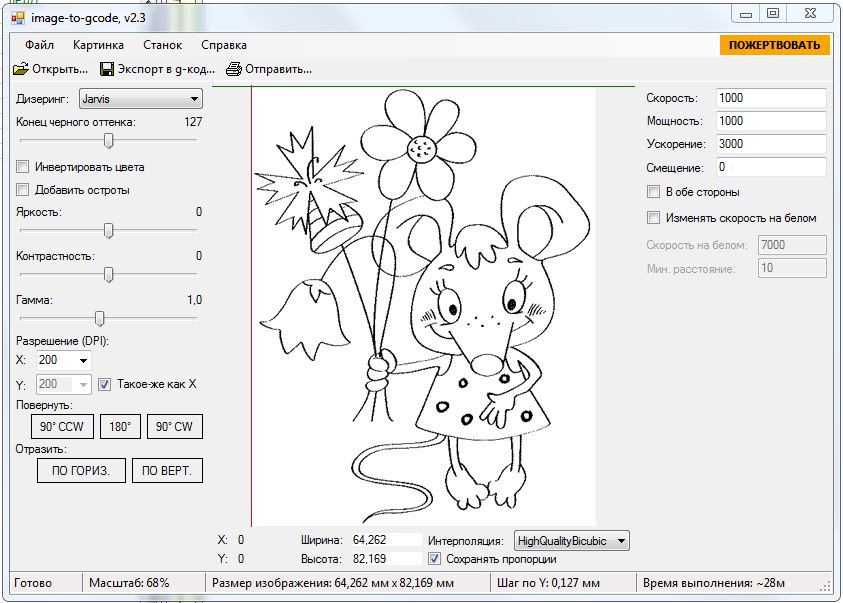

Вот дали мне ещё ссылку на бесплатную программу для формирования кодов для лазерного гравёра

Работает только в растровом режиме. Только формирует код. панельки управления местоположением каретки нет, так как у автора - разработка контроллера для выжигателя с кнопками управления и ЛСД экраном 2004.
ссылка в первом посте на надписи "СКАЧАТЬ".
http://www.cnc-club.ru/forum/viewtopic.php?f=41&t=20190

Формирует коды для выжигания чуть получше, чем LaserGRBL

там же есть постпроцессоры для лазерного гравёра к программам ArtCAM и Aspire.

[Lenivo]

Вот попробовал изготовление печатной платы, именно то, что сподвигло сделать лазерный гравер.
Делал по самому простому методу - Красим фольгированный гетинакс черной акриловой краской, потом инвертируем изображение с дорожками и выжигаем краску между дорожек. Единственно - долго . Плата внизу прожигалась 30 минут.

Так как плата тестовая, изображение взял первое попавшееся. Ну травить его не собираюсь.

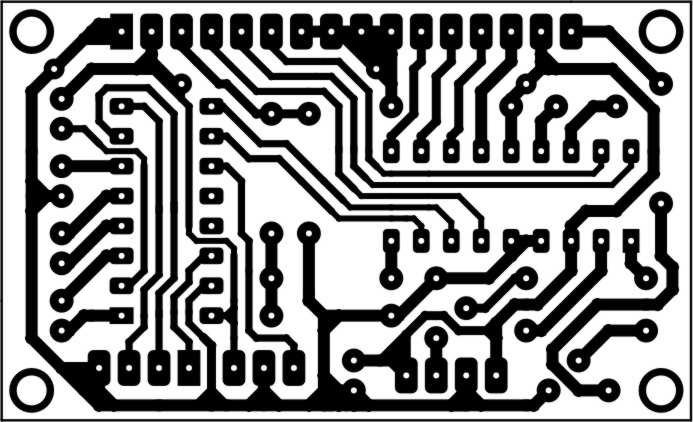

Оригинальная картинка

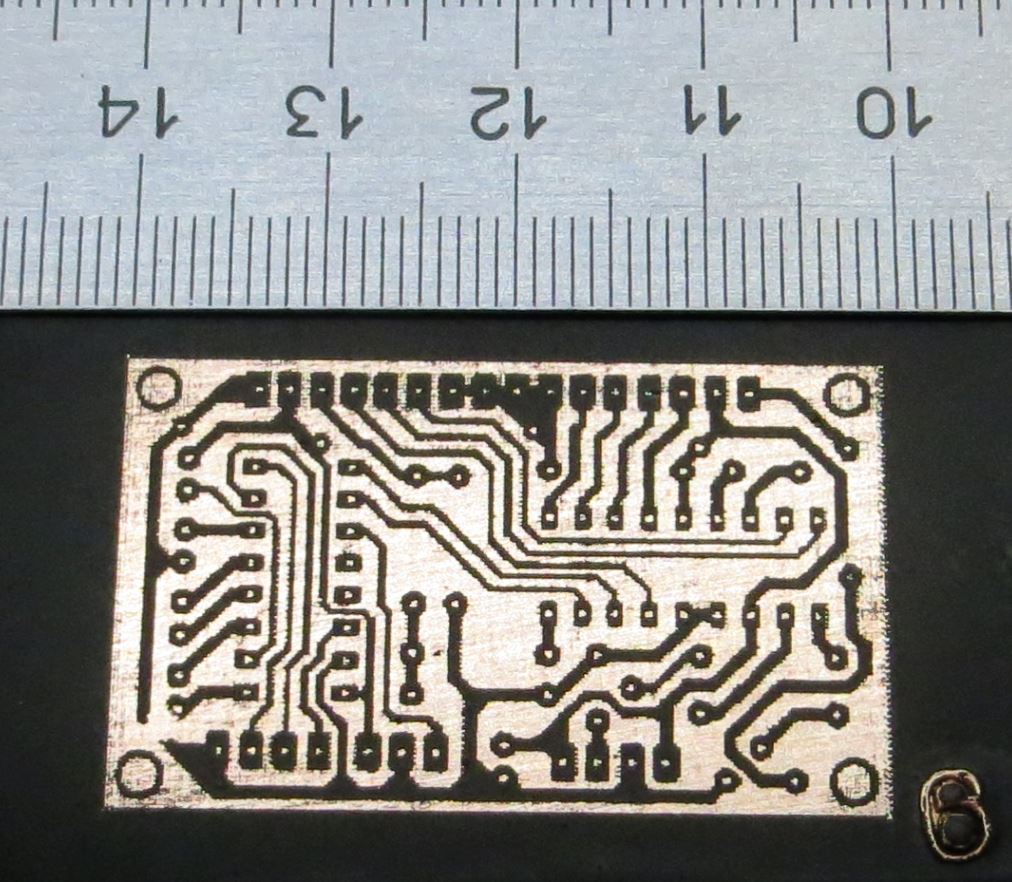

Вот так получилось. Правда пришлось немного зубной щеткой с мылом поработать - смыть сжённую краску для лучшего фото.
Но на видео, по которому всё это делал - там сразу после прожига травили - ничего не смывали.

В левом нижнем углу был пузырёк краски - дорожка там не прокрасилась.

[3D-SPrinter]

Вот попробовал изготовление печатной платы, именно то, что сподвигло сделать лазерный гравер.

Поздравляю с осуществлением задуманного! Но на мой взгляд, с Positiv-20 было бы проще и быстрее.

[Lenivo]

Поздравляю с осуществлением задуманного! Но на мой взгляд, с Positiv-20 было бы проще и быстрее.

Спасибо. Но ведь попробовать то надо было.

[3D-SPrinter]

Но ведь попробовать то надо было.

Понимаю, сам такой.

[Lenivo]

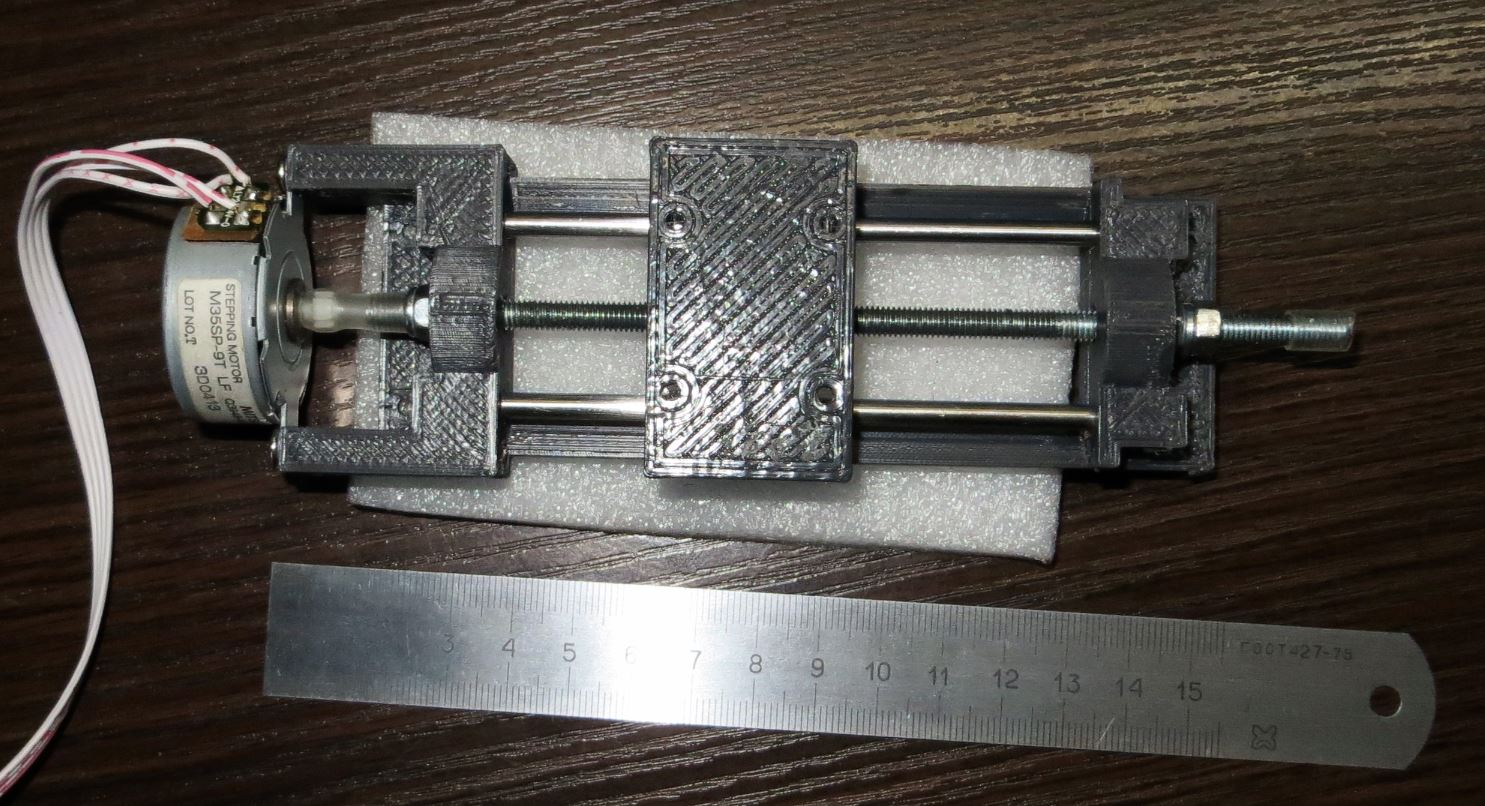

Подсоединил линейную ось на М5 шпильке

Laser DVD_vint.zip

(1.09 МБ) 93 скачивания

Правда каретку слегка переделал. Выкинул фольгу, которую использовал в качестве подшипника скольжения и уменьшил отверстия для направляющих валов. В новой каретке под валы 4,0 мм сделал отверстия 4,2мм и ширину каретки сделал вместо 10 мм - 30мм. В итоге рабочий ход сократился до 55 мм. Но зато стало работать стабильно без заклиниваний. Ток на движках выставлен 0,6А и напряжение 24 вольта. Так для гравировки максимальная скорость , которую я использовал 1500 мм/мин (25 мм/сек), то попробовал винтовую ось на этой скорости - и она такую скорость выдает и практически с хорошим усилием - то есть стол и лазер может двигать и даже микро двигатель для гравировки. Единственно движок греется - за пять минут интенсивной работы нагрелся до градусов 40-45.
Жаль оси короткие, всё таки 55 мм - это разве только на ось Z чего-нибудь подвесить. Хотя если уж ничего под рукой нет можно микро лазерный гравер по такой конструкции сделать или микро рисовалку.

60 шагов на мм получилось - так для справки.

[Lenivo]

https://youtu.be/hRWm8SsjGhA

[Lenivo]

Видосика случайно нет, посмотреть насколько шустро это все шевелится?

Видео как работает линейная винтовая ось на строительной шпильке М5 и маленьком шаговом двигателе от сканера. Валы диаметром 4 от дисководов 5 дюймов.

https://youtu.be/hRWm8SsjGhA

Видео как работает лазерный гравёр. Строго не судите это вообще первое моё виде на Ю-тубе. Как снял без обработки так и выложил.
https://youtu.be/ismfEGdhZjg

[3D-SPrinter]

Видео как работает лазерный гравёр.

Супер! Особенно если учесть, из чего оно сделано.

Строго не судите это вообще первое моё виде на Ю-тубе.

Если интересно будет с видео повозиться, могу рекомендовать простой в освоении, но мощный софт https://rutracker.org/forum/viewtopic.php?t=5556185 и https://rutracker.org/forum/viewtopic.php?t=5367583 .
