3D-принтер с "ноля", или "я его слепила, из того что было!" (All95)

[All95]

Всем привет!
Ну вобщем время ососбо нету, но дурная голова ногаммозгам покоя не дает

короче какая мысль.
Т.к. изначально задумка была сделать как можно дешевле, стал думать о направляющих стола и кареток.
наткнулся на тему постройки принтера из мет. профиля, и подглядел идею

вобщем как думаете? возможно сделать так?

Вал(шпилька) гладкая от разобраной орг техники. а по ней с разных сторон скользят/вращаются ролики-катушки.
прижим регулируется собственно весом стола
ролики стоят получается по диагонали...
короче сейчас картинок накидаю))

[All95]

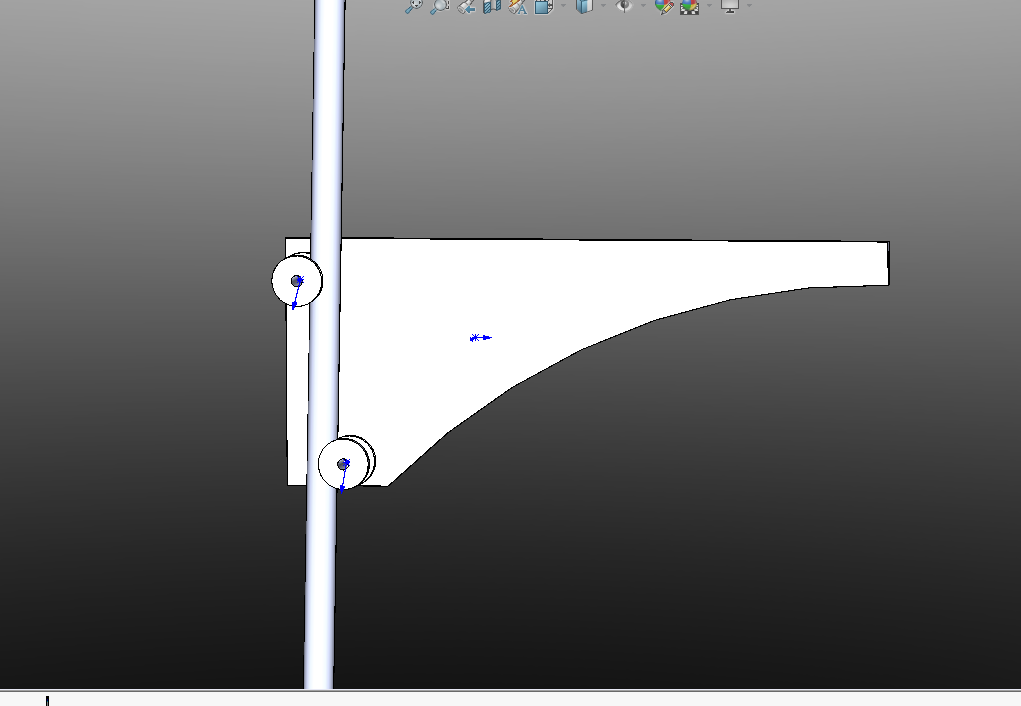

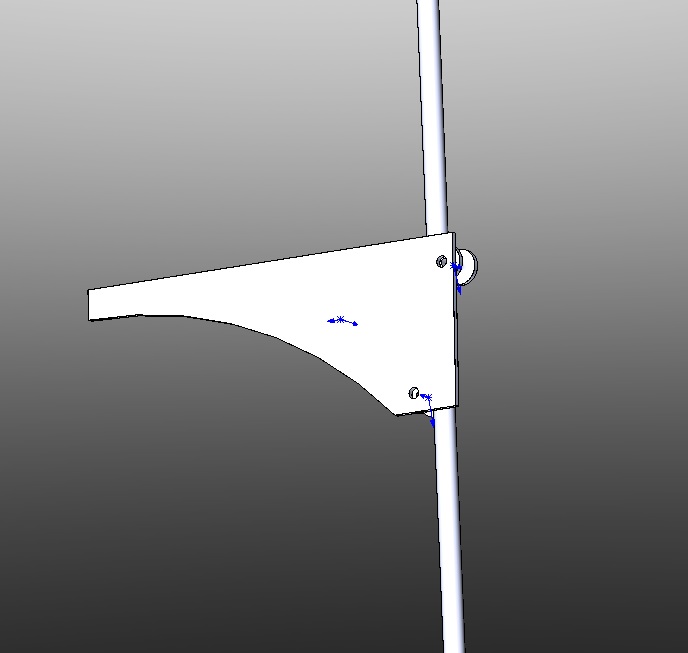

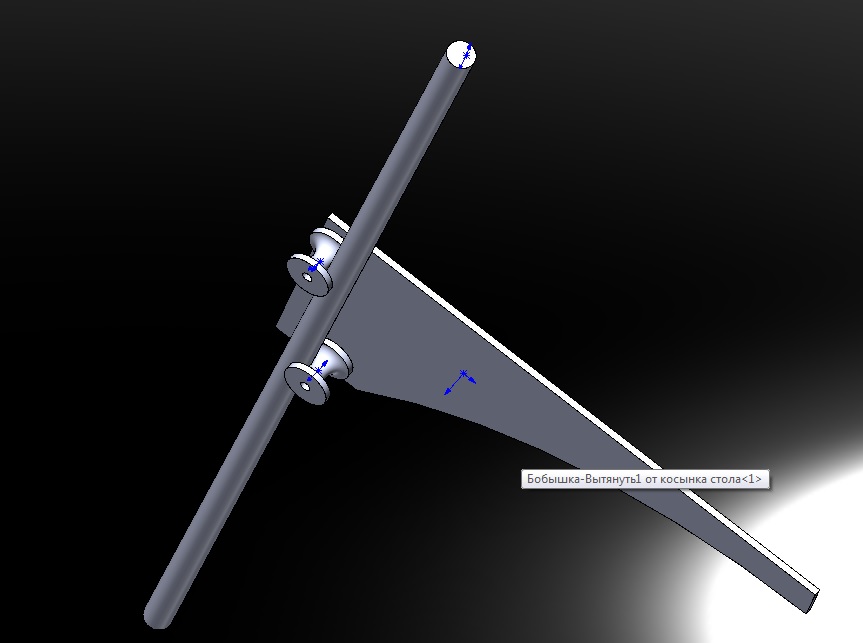

как-то примерно так

[3D-SPrinter]

Ну вобщем время ососбо нету, но дурная голова ногаммозгам покоя не дает

Если нужен принтер, то соберите его по отработанной схеме из КИТа за несколько вечеров за очень небольшие деньги. Другие пути в наше время в общем-то нецелесообразны. Особенно самострой из не предназначенных для этого деталей. Рассуждения об экономии тут не катят, потому что получится дороже нормальной комплектухи.

[Lenivo]

Не удачный вариант - будет прыгать стол при сходе сопла с модели и заходе на модель. Часто на протяжённых моделях такой скрип стоит, что аж прибегаешь смотреть , а не случилось ли чего такого нештатного.
При такой конструкции роликов надо минимум ТРИ.

[All95]

роликов надо минимум ТРИ.

тогда нужно как-то регулировать прижим.

то соберите его по отработанной схеме из КИТа

принтер есть . у Сергея брал его "Кубикоид"
тут больше интерес- получится ли...

[Lenivo]

тогда нужно как-то регулировать прижим.

У Китайцев есть эксцентриковые болты для регулировки роликов на принтерах Eender - там резиновые ролики ходят по желобу профиля.
Но это всё по десять раз уже людьми делалось - и не Прижилось. Геморная конструкция. Можно ставить просто сдвоенные подшипники через три четыре шайбы между ними....... Всё было...... Чтоб конструкция не прыгала - надо утяжелять стол. Тяжелый стол - начинает выгибать оси. Толстые оси и тяжелый стол - более крупный подающий винт, далее нужен более мощный двигатель, - это требует более мощного драйвера и блока питания. И нафига всё это? Когда есть проверенные временем и отлаженные конструктивы.

А от трех роликов переходят к трем подшипникам - а потом к шести подшипникам - куча конструкций на твинге. Логика такая - ролик собирается из двух подшипников через шайбы - для трёх роликов требуется шесть подшипников. А на шести подшипниках есть более оптимальная конструкция - где подшипники стоял на одной плоскости разнесённые вокруг оси на 120 градусов. Для поддержки таких две плоскости.

[Alex Post]

Тут уже понаписали, повторюсь: ролики в виде катушек - ненужный геморрой. Лучше, проще, надёжнее прямо из шарикоподшипников, разнесенных на 120*. Располагать так, что сверху были два под 120*, а нижний - поджимающий - с возможностью регулировки поджатия. На тингиверсе есть готовые проекты, можешь глянуть.
Но смысл этого колхоза есть только если нестандартные валы использовать (7мм например). Потому что под стандартные 8-10мм лучше купить пару десятков китайских линейных и выбрать лучшие. Дешевле, чем из шарикоподшипников колхозить выйдет. Разве что подшипники если халявные, тогда еще можно.

[desertEA]

А я поддержу автора ! Понятно ... что работать будет только на трёх роликах ... Но какова идея! Сила притяжения работает автоподжимом направляющей. Почти патент ) нестандартно мыслить не у всех получается ... Копировать друг у друга гораздо проще ... это всё со школы второго класса ... Списал у соседа, а у него был другой вариант заданий )

[Lenivo]

А я поддержу автора ! Понятно ... что работать будет только на трёх роликах ... Но какова идея! Сила притяжения работает автоподжимом направляющей. Почти патент ) нестандартно мыслить не у всех получается ... Копировать друг у друга гораздо проще ... это всё со школы второго класса ... Списал у соседа, а у него был другой вариант заданий )

Эта идея не нова (ну хотя бы хоз товары зайдите - там по такому способу кронштейны полок крепятся на рейку , привинченную к стене), но в принтеро строении эта концепция не прижилась, так как принтер - источник вибрации и стол без жесткой фиксации просто упадет или съедет на несколько мм вниз - без разницы печать будет испорчена. Правда тут не показана точка приложения усилия от гайки на винте подъёма стола - тоже вопрос очень не простой.

[Alex Post]

Правда тут не показана точка приложения усилия от гайки на винте подъёма стола - тоже вопрос очень не простой.

Чтоб такая система не подпрыгивала - винт нужно ставить за плоскостью валов, ближе к задней крышке. В общем, концепция требует проработки Но самое геморное - это всеж ролики. От точности их изготовления будет зависеть все. Овальность в пару соток будет сразу заметна в виде странного неустранимого вобблинга.

[antobel]

...берём шестигранный вал и 12 подшипников...
