H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 05 июн 2016, 11:33

Долго вынашивал идеи по сборке нового принтера.
Наконец определился с основными концепциями и приступил к печати и заказу комплектующих и сборке.
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски.

Непрочитанное сообщение 707dm » 05 июн 2016, 11:53

Решил не изобретать велосипед и использовал модели подходящих деталей от различных принтеров.
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски.

Непрочитанное сообщение 707dm » 05 июн 2016, 11:54

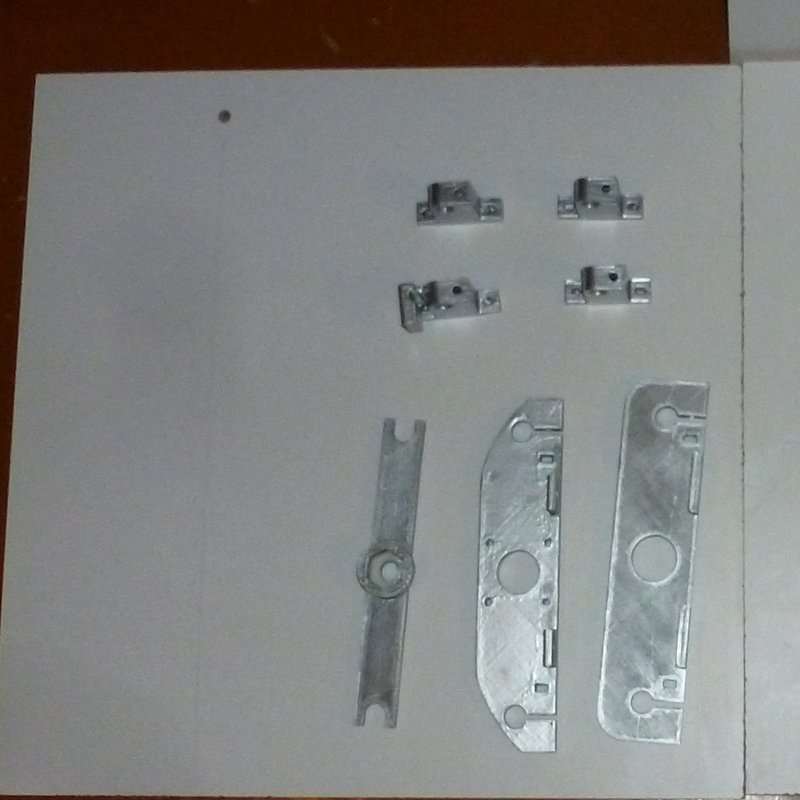

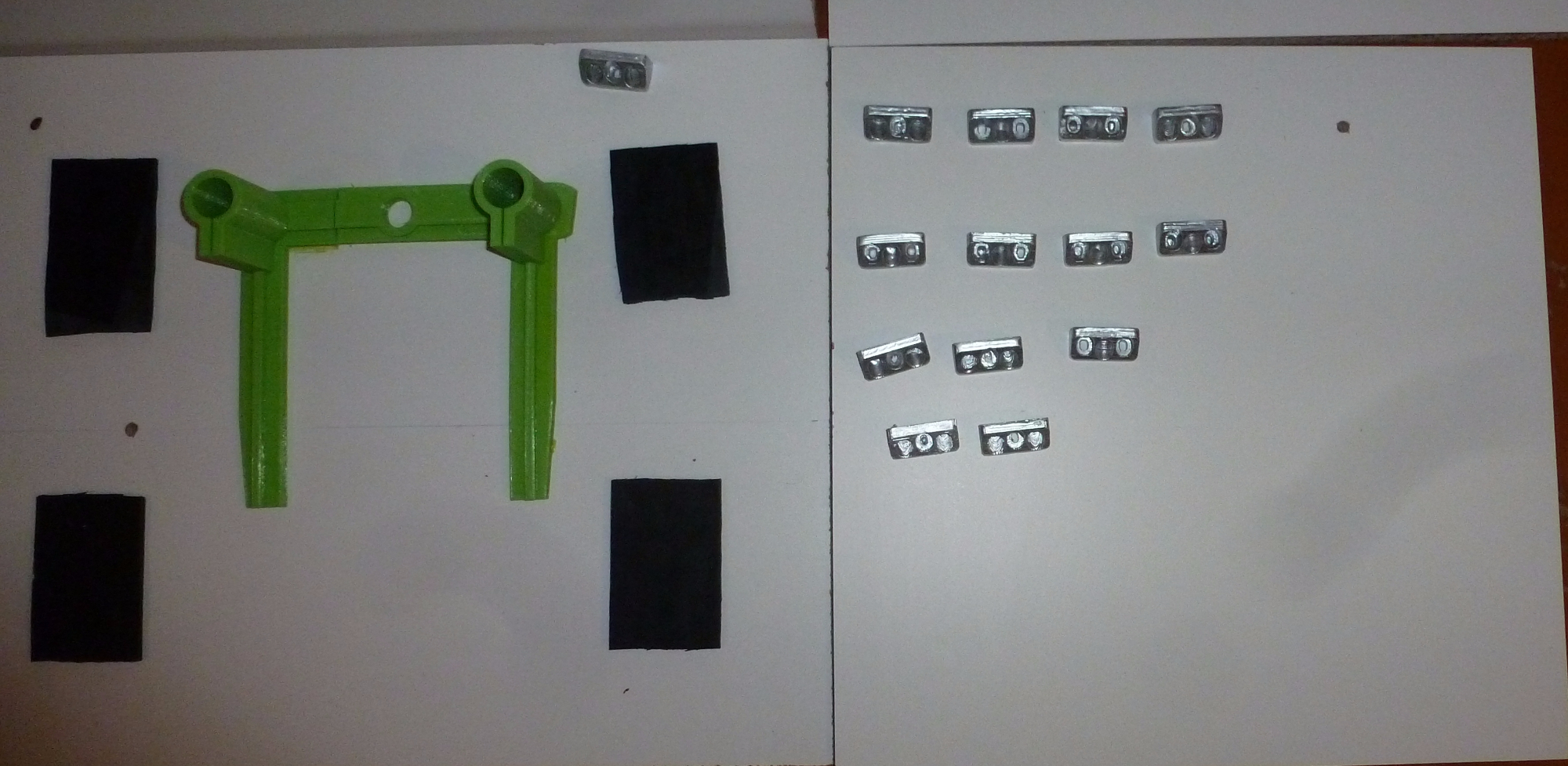

Так для сборки каркаса применил фиксинг блоки от мендель 90.
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски.

Непрочитанное сообщение 707dm » 05 июн 2016, 12:01

Подшипники как и оси будут такими: х-8мм, у-10мм, z-12мм.
На х крепеж под подшипники взял у Максима с http://bit.ly/3dtelega ,крепеж осей замоделил сам.
Вложения
Новый рисунок.jpg
Новый рисунок.jpg (10.05 КБ) 2033 просмотра
Последний раз редактировалось 707dm 05 июн 2016, 13:05, всего редактировалось 1 раз.
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски.

Непрочитанное сообщение 707dm » 05 июн 2016, 12:08

За основу корпуса был взят проект https://www.youmagine.com/designs/smartcore ,вообще изначально хотел собирать его,но виртуальная генерация не получалась по тем параметрам которые я хотел:ось у-10мм не была заложена в исходники.
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
Revenger
Сообщения: 778
Зарегистрирован: 28 апр 2016, 23:52
Имя: Alexandr
Откуда: Stavropol
Благодарил (а): 28 раз
Поблагодарили: 4 раза
Контактная информация:

Re: H bot по сибирски.

Непрочитанное сообщение Revenger » 05 июн 2016, 17:15

Ждём продолжения с фото. Особенно с чудо-столом ;)
Только мне лично не понятно, зачем красить хромом печатные детали? На мой взгляд только хуже внешний вид становится. :roll:
Фанерный Х-БОТ 200х300 и 200х200
"Моя" страничка по принтерам на форуме https://3deshnik.ru/forum/viewtopic.php?f=21&t=147

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 06 июн 2016, 11:43

Продолжение следует,но чуть позже,а красил как и с менделем по тому что несколько цветов пластика,вообщем чтоб не плодить радугу.,да и всё равно красивше.
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 13 июн 2016, 03:48

Приехала первая часть заказа с датчики,термобартеры,шпули.
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 13 июн 2016, 03:52

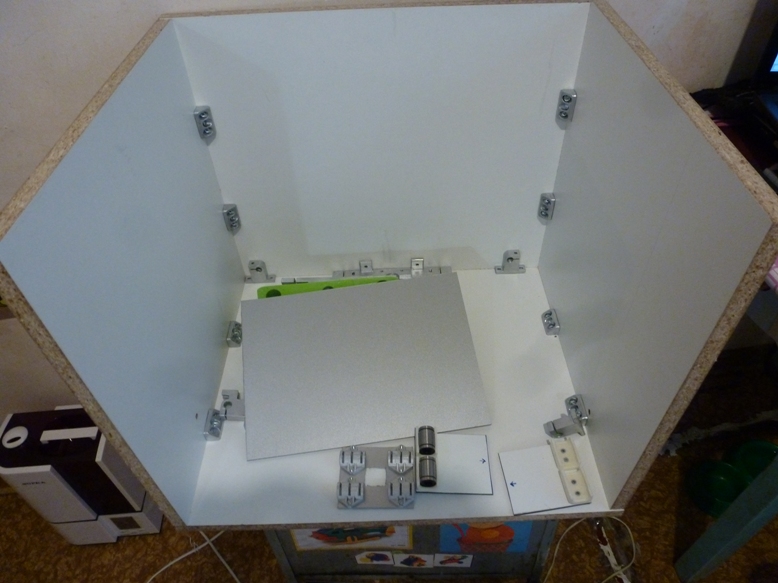

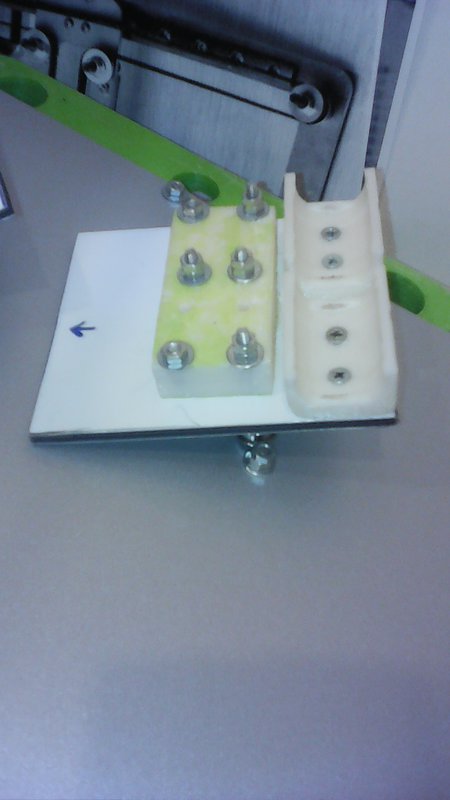

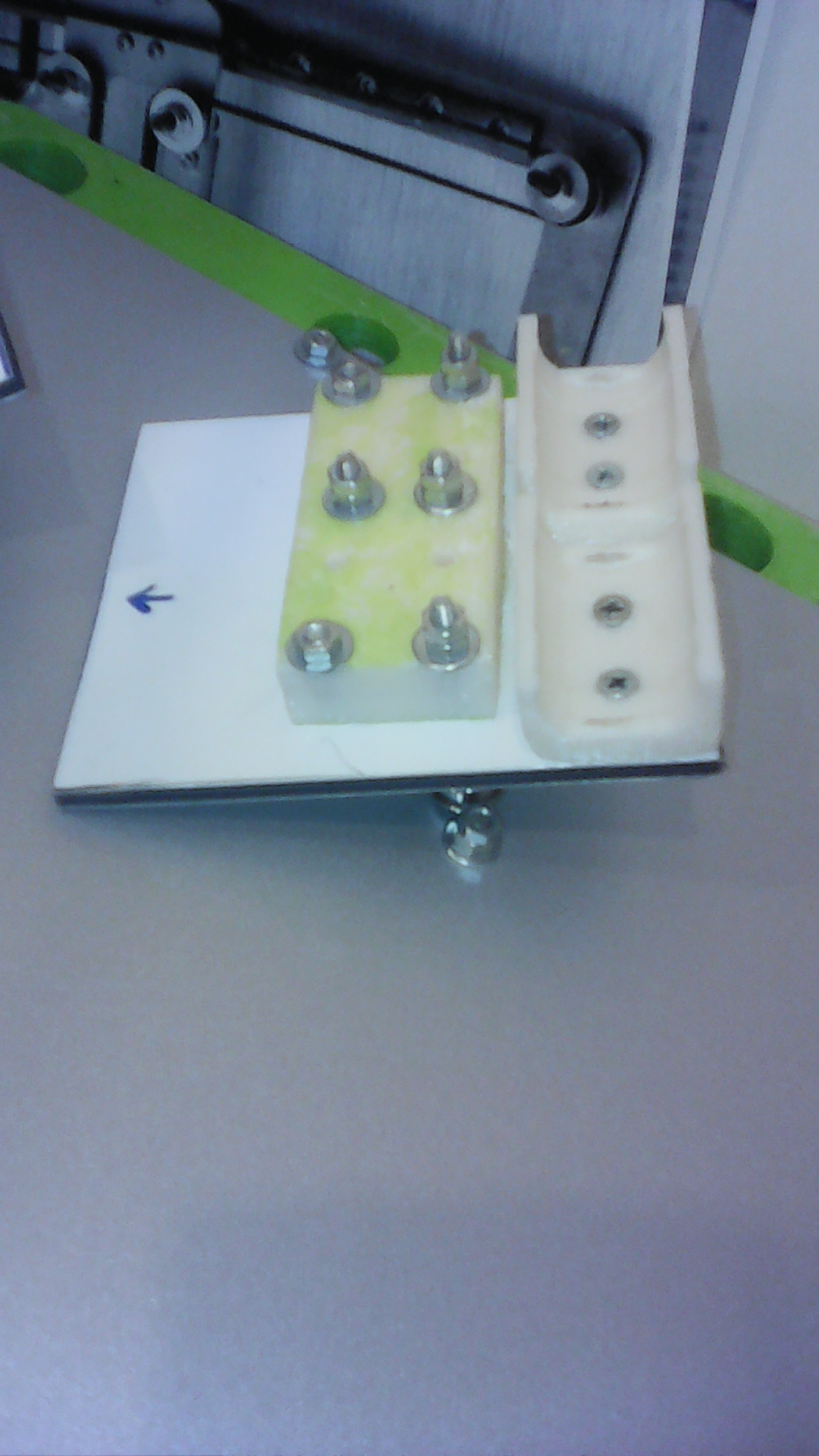

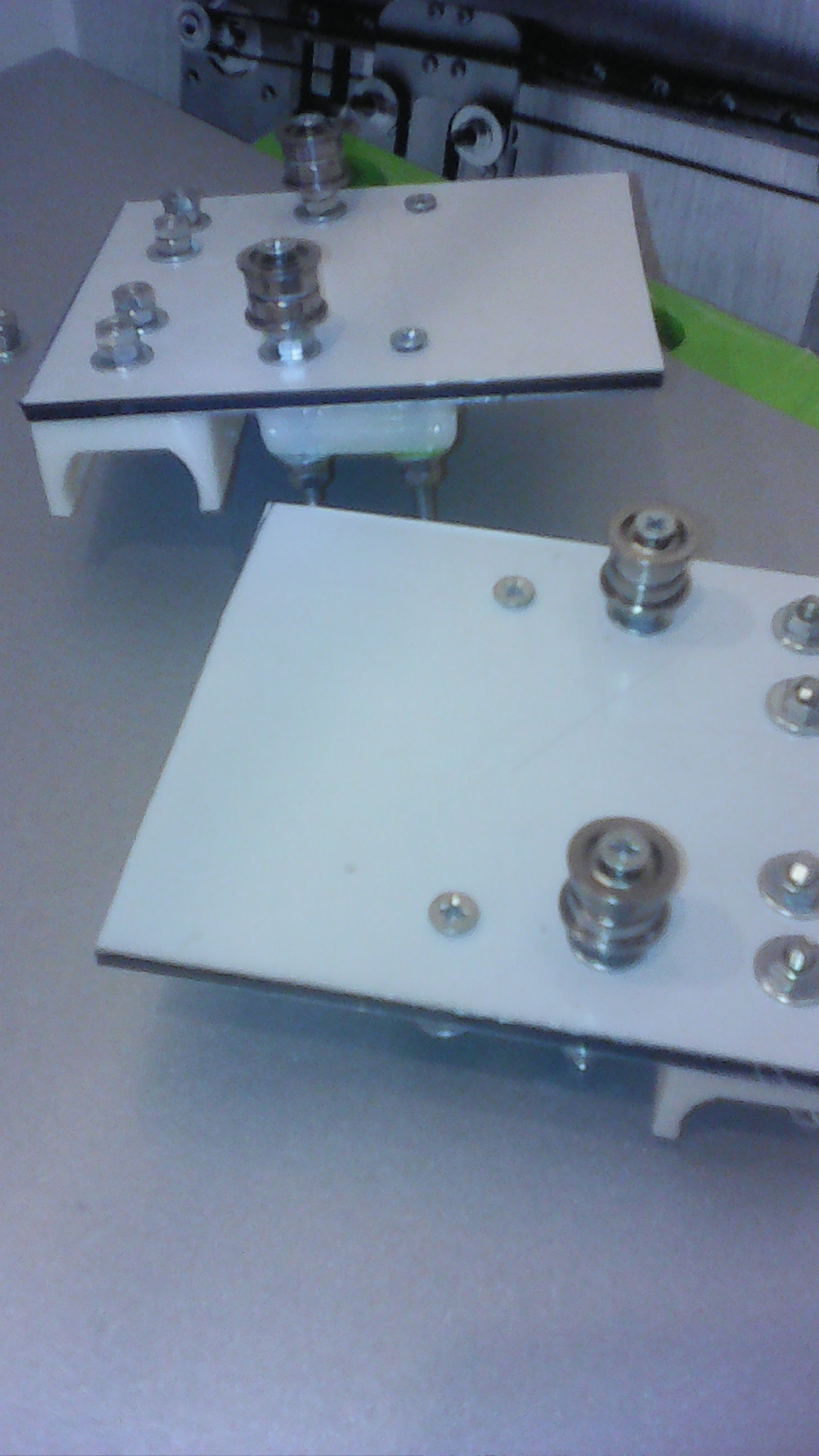

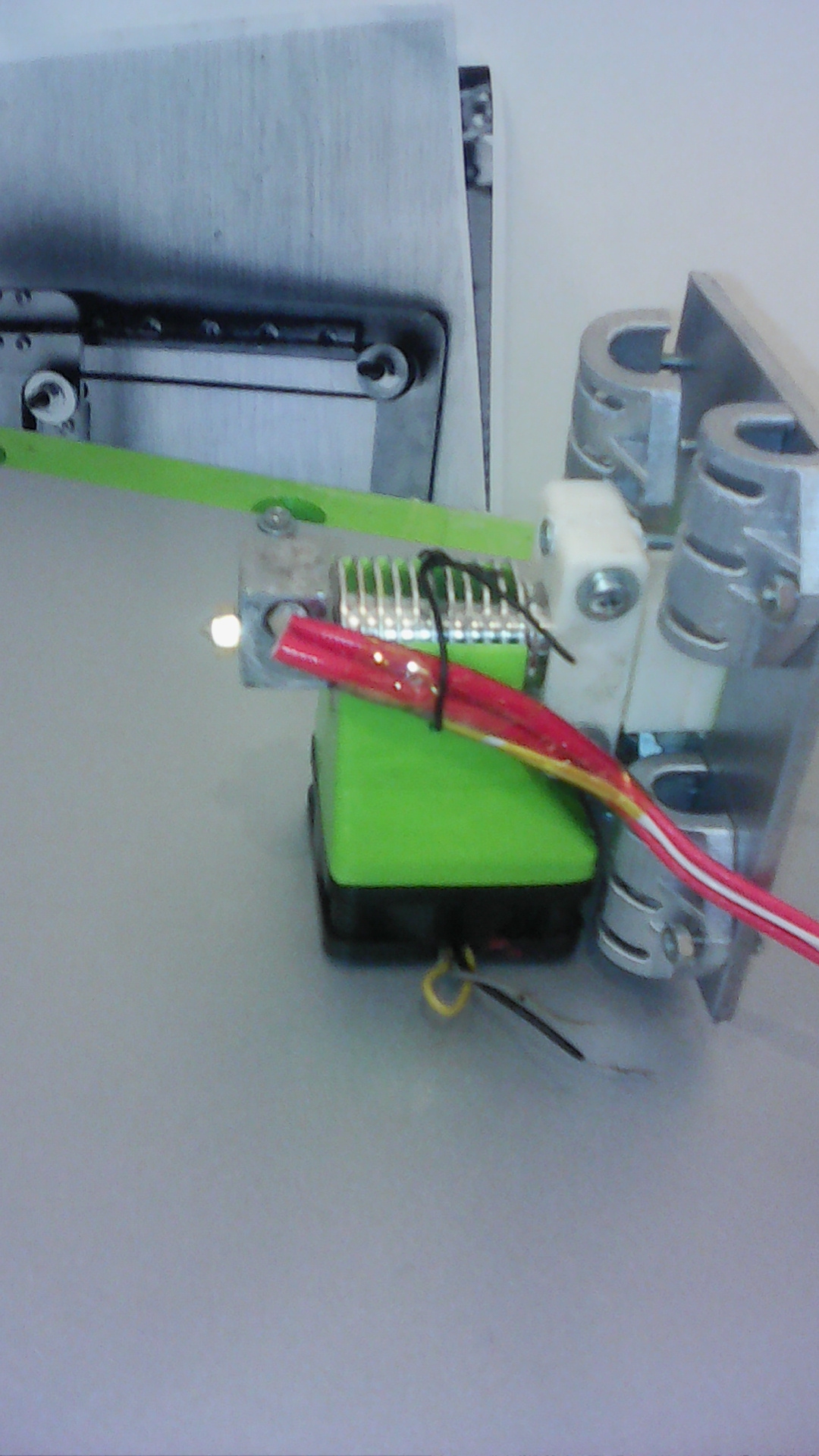

Подобрал каретки по ху,собрал Джей хэд,стол нижнею часть
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 14 июн 2016, 17:28

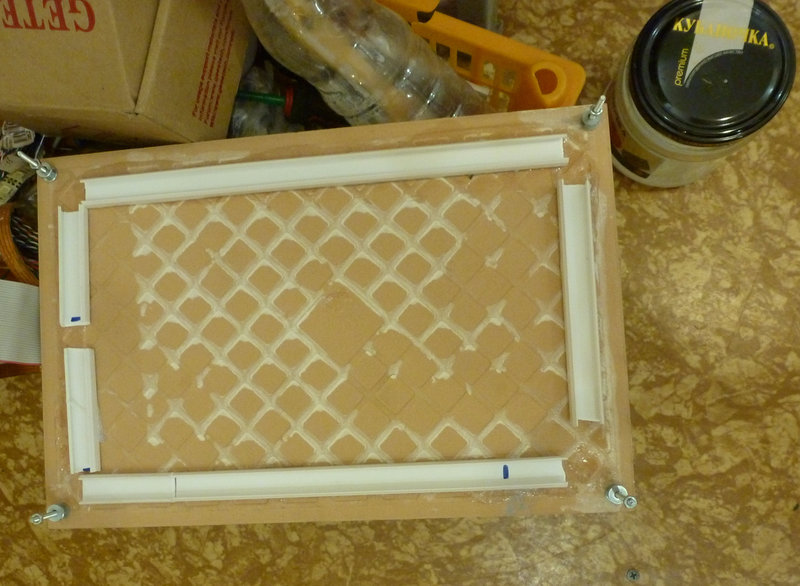

В общем с чудо столом тоже поломав голову решил рискнуть,терять то особо нечего почти(вся комплектуха в пределах 200р),засверлил керамическую плитку,и следуя навыкам отделочника сделал маяки из кабель канала.
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 14 июн 2016, 17:36

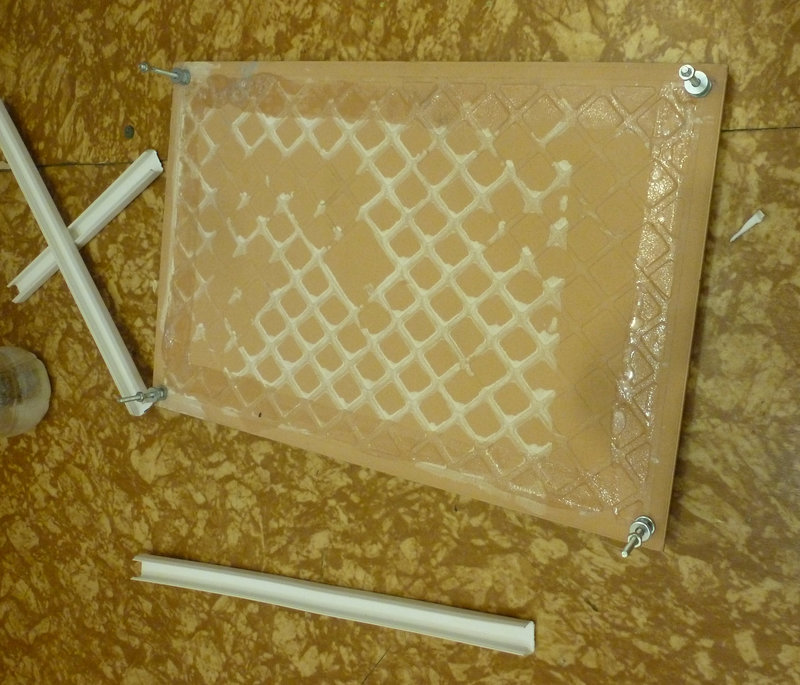

Потом все это дело аккуратно намазал гипсовой смесью,когда высохло снял канал,уложил первую часть нагревательной спирали.
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 15 июн 2016, 17:14

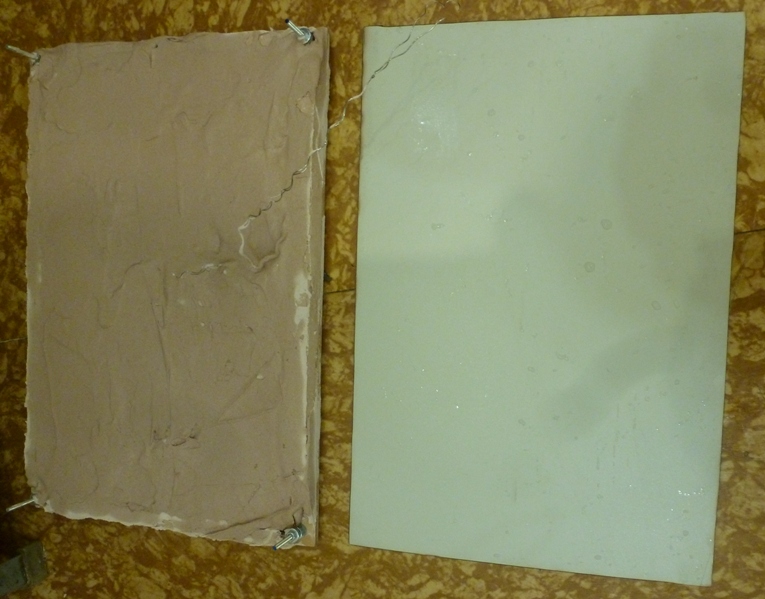

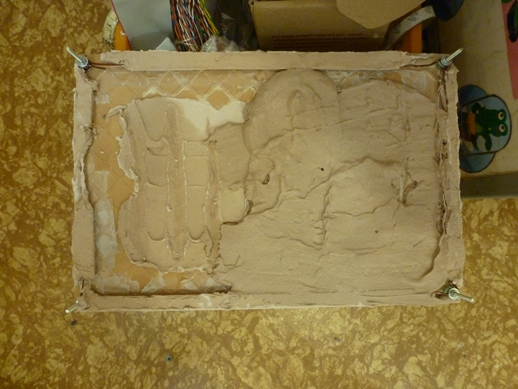

2 день работы над столом-установил вторую спираль,залил все гипсовым раствором,вырезал из корпуса от старого компа нижнюю часть.
Вложения

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 17 июн 2016, 16:00

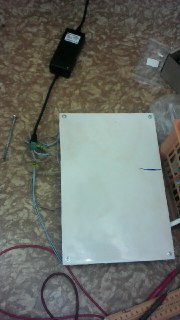

Подключил стол,только сопротивление низкое чето окаалось,2,7-2,8 ом
на одну спираль, бп в защиту ушел пришлось 2 спирали последовательно подключить
8 минут где то 45 градусов.
Вложения
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 17 июн 2016, 16:05

короче блок надо 10-15 а и нормально будет,если гипс не рассыпиться, ну и подложку снизу приделать.
Почему в сутках не 36 часов ;)

Аватара пользователя
707dm
Сообщения: 241
Зарегистрирован: 22 окт 2015, 18:14
Имя: Дмитрий
Откуда: Иркутск
Благодарил (а): 1 раз
Контактная информация:

Re: H bot по сибирски, 707dm

Непрочитанное сообщение 707dm » 18 июн 2016, 15:56

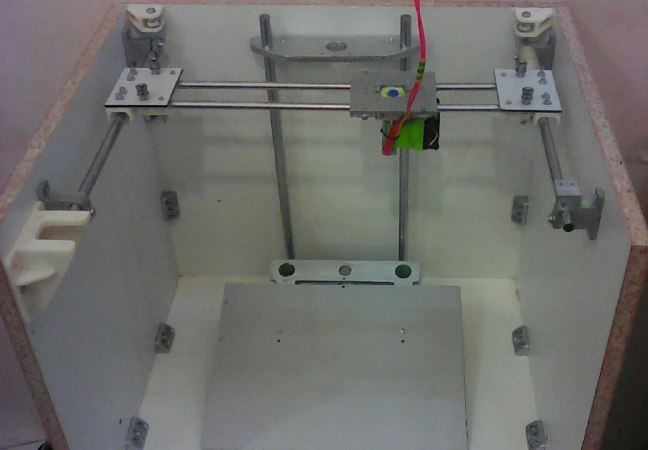

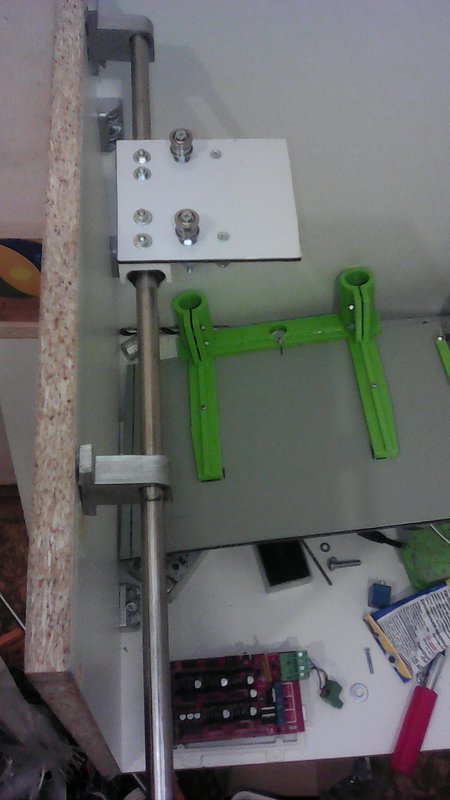

Приехали направляющие с китая,а подшипники еще в пути.
Нарезал,немного подсобрал, на следующей неделе если всё нормально будет закажу движки.
