-3DP-BCoreXY- широкоформатный принтер под тяжелую печать

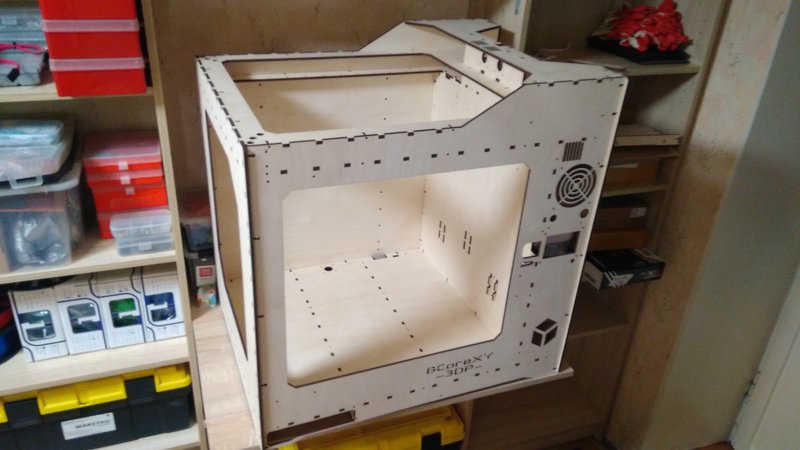

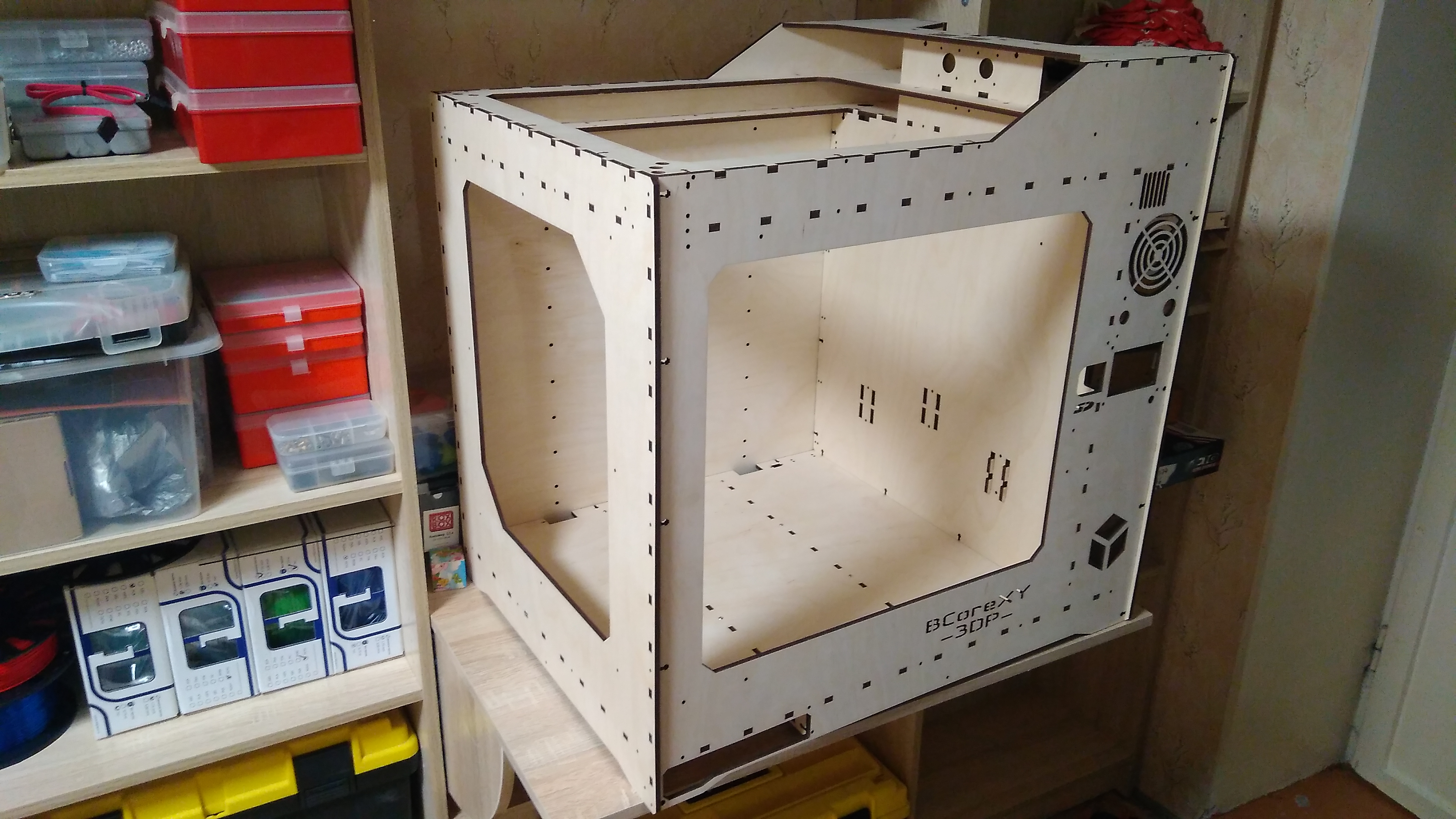

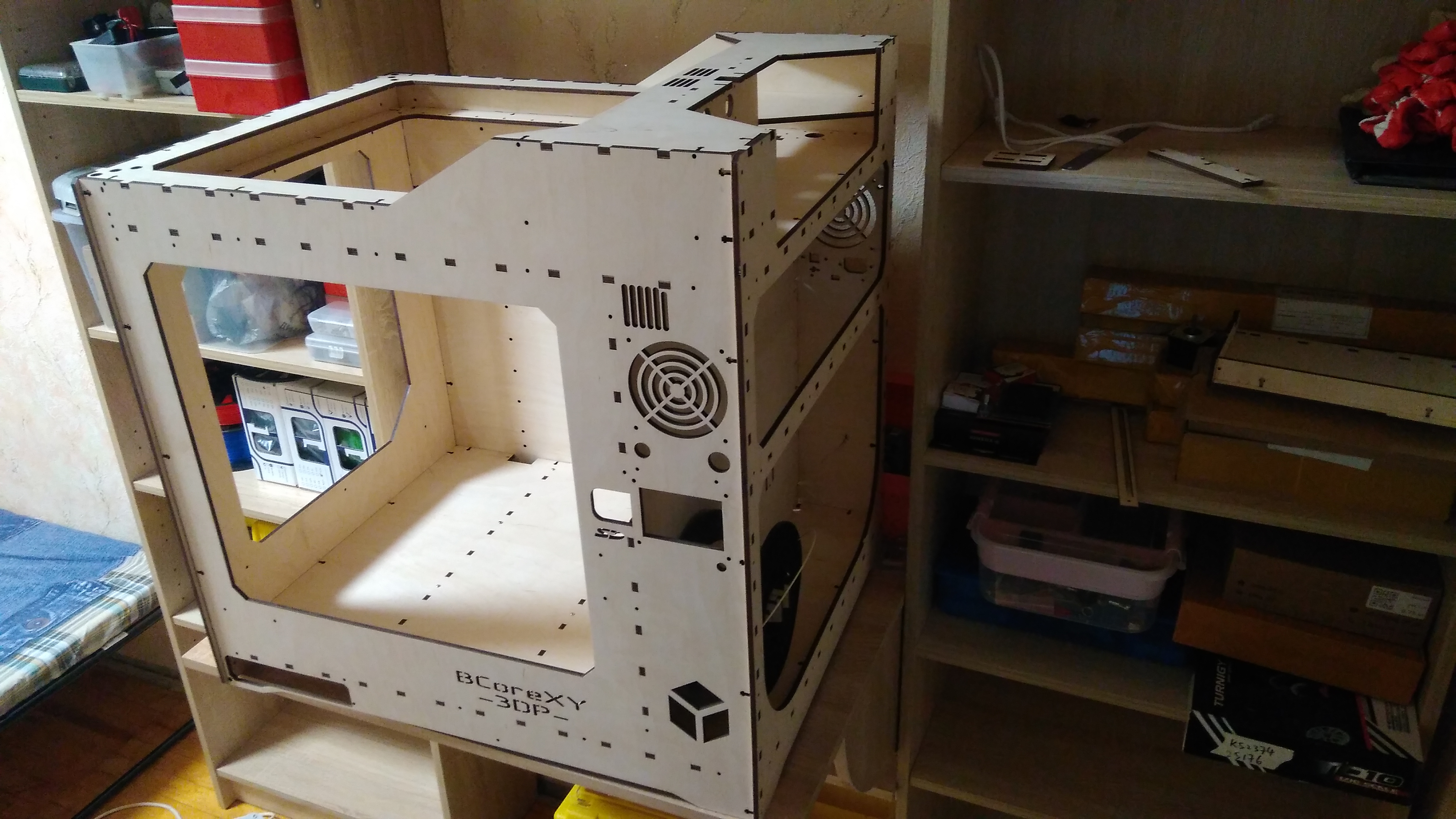

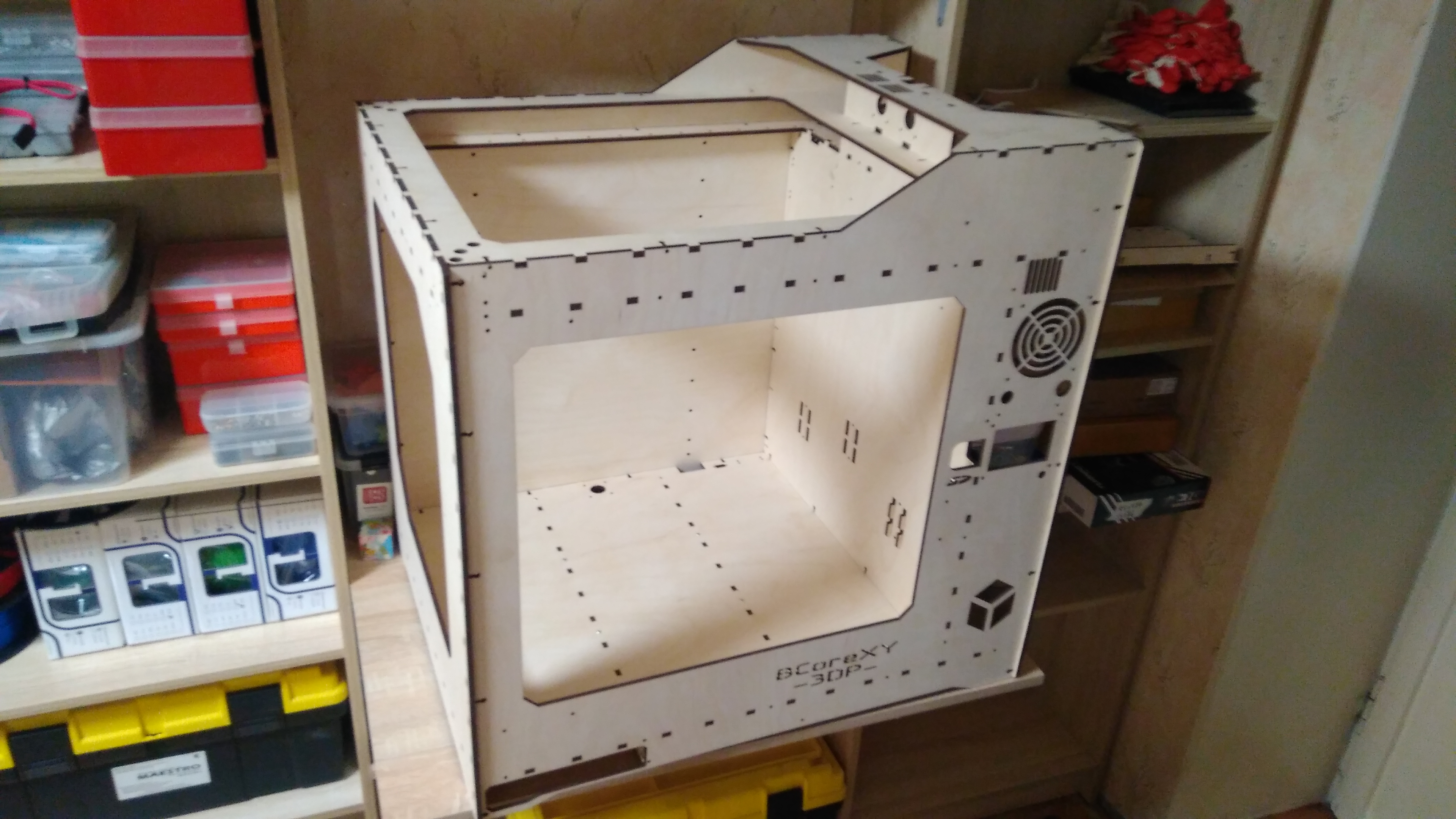

Приветствую форумчан. Начинаю выкладывать и рассказывать о постройке нового принтера, с большим полем, для печати габаритных и тяжелых деталей.
Кратко ТХ:
- поле ДШВ 440*340*400мм
- кинематика CoreXY
- два экструдера
- электроника 32bit, SKR 1.3 и Lerdge K
- ось Z на рельсах MGN12
- оси X, Y на рельсах MGN9
- шаговики Nema17 4401
- привод оси Z - ШВП SFU1204
- ремни GT2 6мм
- нагрев стола нихром/силикон 220В 1кВт
Особенности:
- неперекашиваюшая портал кинематика
- трубчатая металическая основа стола
- двойные каретки на оси Z
- вынос двигателей из "горячей" зоны, двигатели X и Y обдуваются
- конструкция под правую руку
- расположение двух катушек 1кг или одной 3кг внутри корпуса
- быстрый доступ в отсек электроники
- максимально короткие трубки подачи
- встроенный ящик для мелочевки
Редактируется...
Кратко ТХ:
- поле ДШВ 440*340*400мм
- кинематика CoreXY
- два экструдера
- электроника 32bit, SKR 1.3 и Lerdge K
- ось Z на рельсах MGN12
- оси X, Y на рельсах MGN9
- шаговики Nema17 4401
- привод оси Z - ШВП SFU1204
- ремни GT2 6мм
- нагрев стола нихром/силикон 220В 1кВт
Особенности:
- неперекашиваюшая портал кинематика
- трубчатая металическая основа стола
- двойные каретки на оси Z
- вынос двигателей из "горячей" зоны, двигатели X и Y обдуваются
- конструкция под правую руку
- расположение двух катушек 1кг или одной 3кг внутри корпуса
- быстрый доступ в отсек электроники
- максимально короткие трубки подачи
- встроенный ящик для мелочевки
Редактируется...
Последний раз редактировалось Ufamak 08 окт 2019, 12:25, всего редактировалось 2 раза.
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: -3DP- широкоформатный принтер под тяжелую печать
Оно тебе точно надо, двухметровые ремни гонять? Имхо при таких размерах уже есть смысл в сторону стандартной кинематики посмотреть. Лишние 200 грамм мотора на балке Х тут уже не решают, имхо.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
- 3D-SPrinter
- Сообщения: 10515
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 980 раз
- Контактная информация:
Re: -3DP- широкоформатный принтер под тяжелую печать
Согласен. ИМХО, 300х300 - разумный предел для Коры и Н-Бота. И ещё, на мой взгляд, высота печати больше 200-250 вряд ли может быть востребована.
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: -3DP- широкоформатный принтер под тяжелую печать
На самом деле, наращивание высоты - самый "дешевый" способ увеличить объем распечатки. У меня за все время было с пяток заказов, которые не влезали в 200 мм по высоте буквально на пару-тройку сантиметров, и на бок не положишь. Приходилось думать как половчее резать и потом клеить. Причем один из них был ну очень неудобный для склейки. Вот тогда то и подумалось, "чего ж у меня хотя бы не 250 в высоту". 400 может и перебор, хватило б и 300, но если смотреть с точки зрения общих пропорций принтера - смотрится гармонично. Почему бы и нет
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
- 3D-SPrinter
- Сообщения: 10515
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 980 раз
- Контактная информация:
Re: -3DP- широкоформатный принтер под тяжелую печать
Согласен. Если гармонично смотрится, то и работать должен хорошо!
У меня с 332 Техно viewtopic.php?f=25&t=871&start=195#p44124 были долгие муки выбора - 300, или 250 высоту сделать. В результате решил сделать 250 из соображений "гармоничности вида" и "здравого смысла".
- Ufamak
- Сообщения: 203
- Зарегистрирован: 04 июл 2017, 15:17
- Имя: Константин
- Благодарил (а): 14 раз
- Поблагодарили: 5 раз
Re: -3DP- широкоформатный принтер под тяжелую печать
Господа... Мамонты форума ... Помниться когда я впервые сюда попал, вы уже не одну "хрюшу" собрали и сломали... И говорите такое) любое творение имеет место Быть, вспомнить хотя бы одного финалиста конкурса постройки... Давайте я сейчас объясню почему именно такое поле и ремни, и далее обсуждаем только конструктив, плюсы минусы, и то скорее в качестве факультатива, т.к. проект уже создан, смета составлена...
Размер именно такой (можно и больше) - не раз и не два мои клиенты хотели именно такое поле, похоже Их детали склейке по частям не подлежат. К тому же принтер ориентирован не совсем на "домашнюю" печать.
Ремни...Два ремня, два двигателя. Просто. Точно. Изящно. Работа на поле такого размера уже проверена на гравере, там и точность повыше и многочасовой режим работы схож
Размер именно такой (можно и больше) - не раз и не два мои клиенты хотели именно такое поле, похоже Их детали склейке по частям не подлежат. К тому же принтер ориентирован не совсем на "домашнюю" печать.
Ремни...Два ремня, два двигателя. Просто. Точно. Изящно. Работа на поле такого размера уже проверена на гравере, там и точность повыше и многочасовой режим работы схож
- 3D-SPrinter
- Сообщения: 10515
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 980 раз
- Контактная информация:
Re: -3DP- широкоформатный принтер под тяжелую печать
Опять же согласен - сам очень люблю Н-Бот и Кору.
Само-собой. Чисто "побрюзжать". Потому что проект у автора далеко не первый и создан на основе богатого и плодотворного опыта.
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать
Ну насчет режима я бы поспорил. Обычно на гравере никто на 100мм/с не гравирует и ускорения под 3000 не выставляет. А на таких скоростях длинные тонкие (GT6) ремни будут пружинить, добавляя "звон" на распечатку. Оно даже на спринтере с полем 20х30 звона по углам у меня больше чем на пруше. Правда и скорость повыше.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
- Ufamak
- Сообщения: 203
- Зарегистрирован: 04 июл 2017, 15:17
- Имя: Константин
- Благодарил (а): 14 раз
- Поблагодарили: 5 раз
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать
Насчет ширины ремней согласен. Дело в том что проекту чуть не год, неспешно собирался в компасе, много раз переделывался. Опасение растяжения действительно есть, тут два выхода, использовать тот же GT2 но шириной 10мм или ппу ремень (не белый!). Пока решил погонять шестерку, а дальше смотреть, задел для переделки на 10мм есть
- Ufamak
- Сообщения: 203
- Зарегистрирован: 04 июл 2017, 15:17
- Имя: Константин
- Благодарил (а): 14 раз
- Поблагодарили: 5 раз
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать

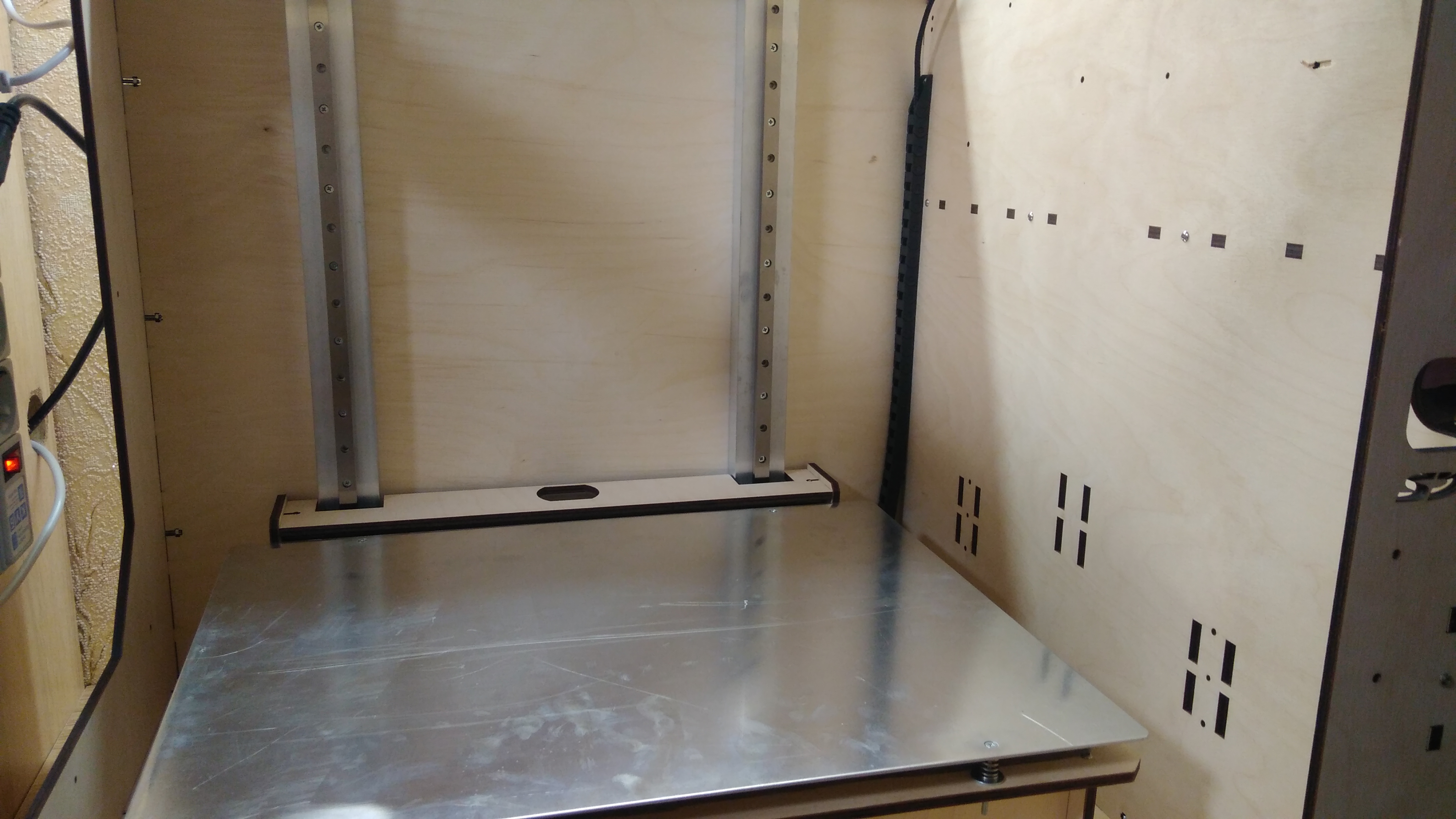

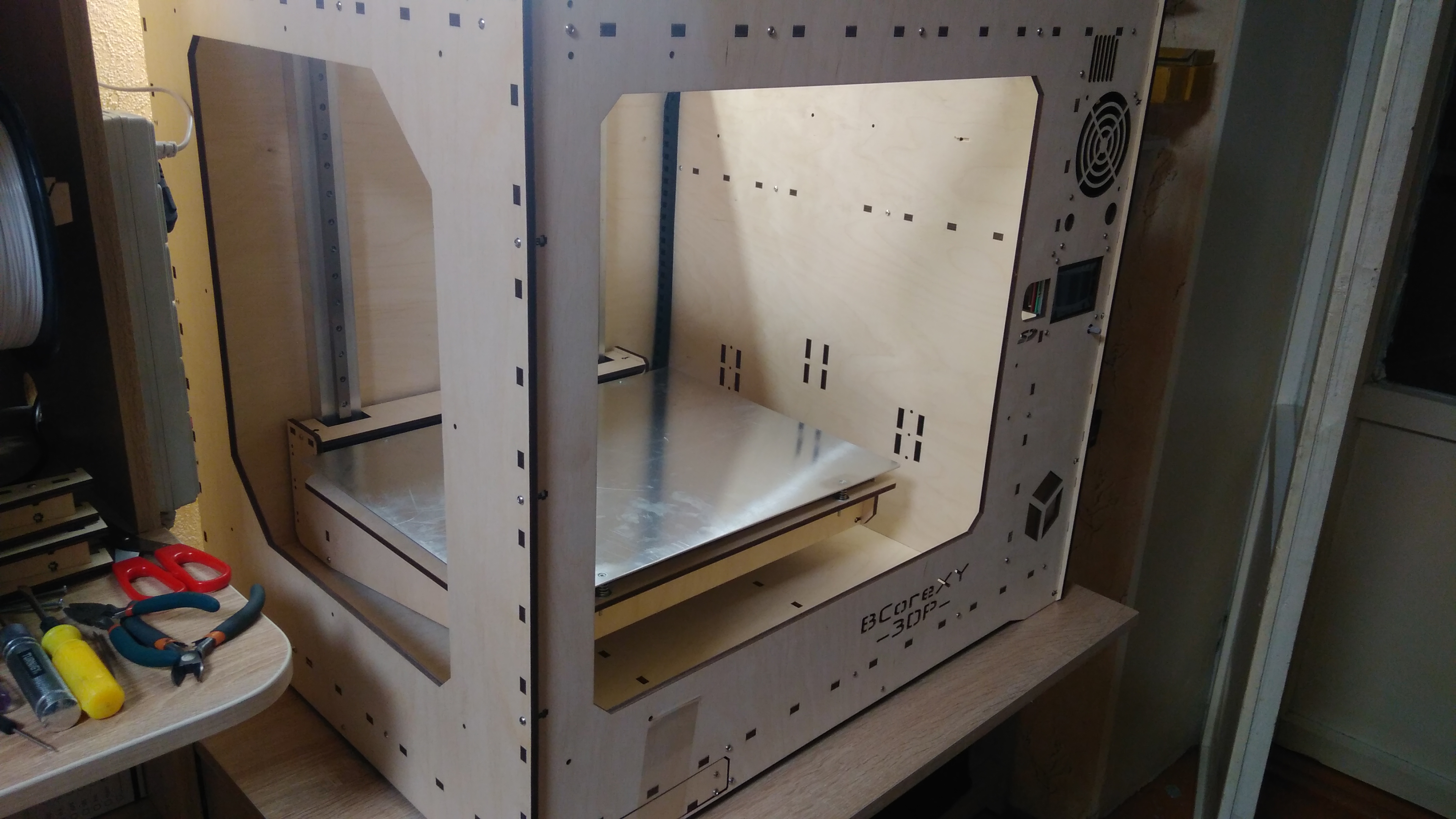

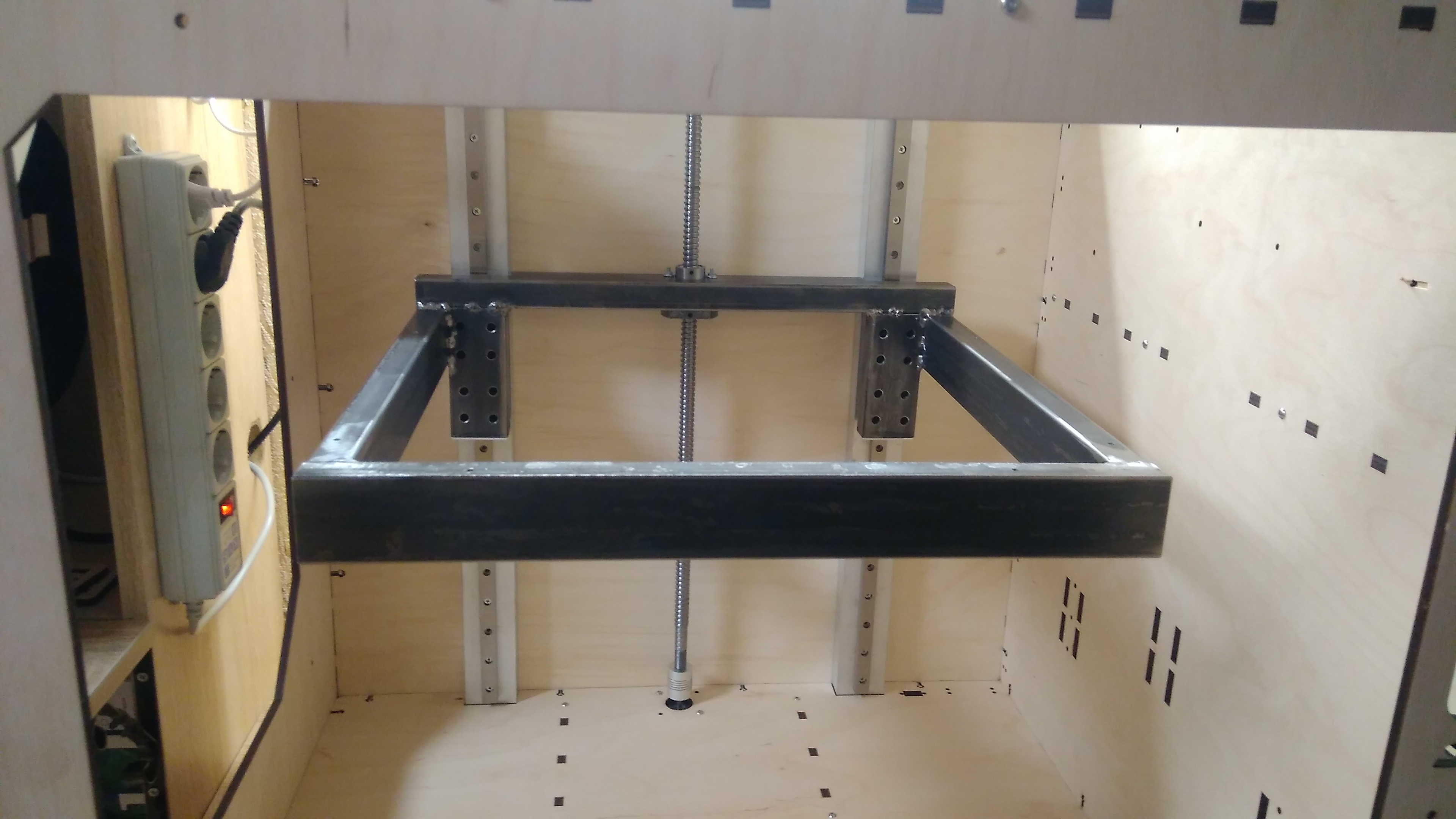

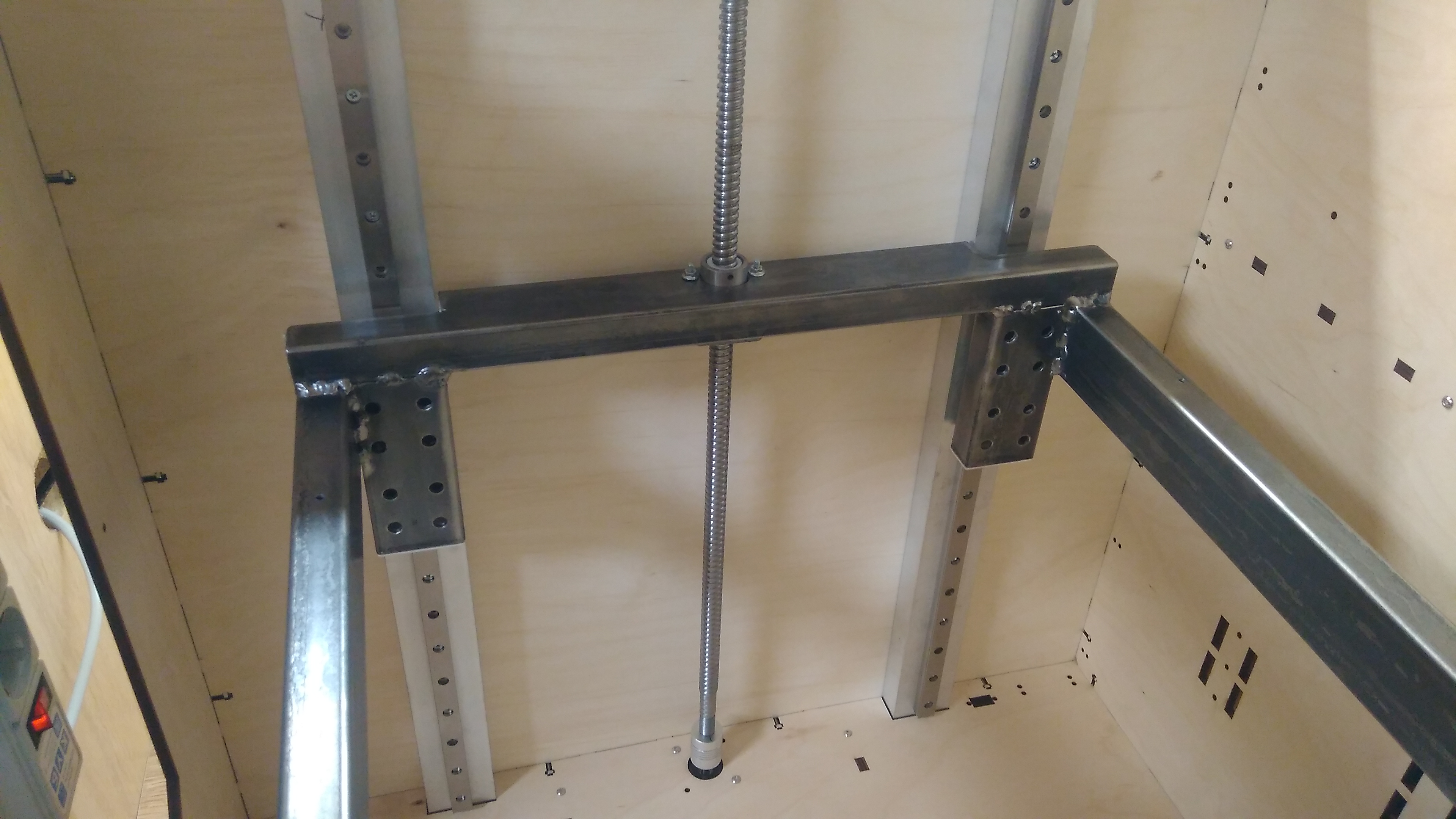

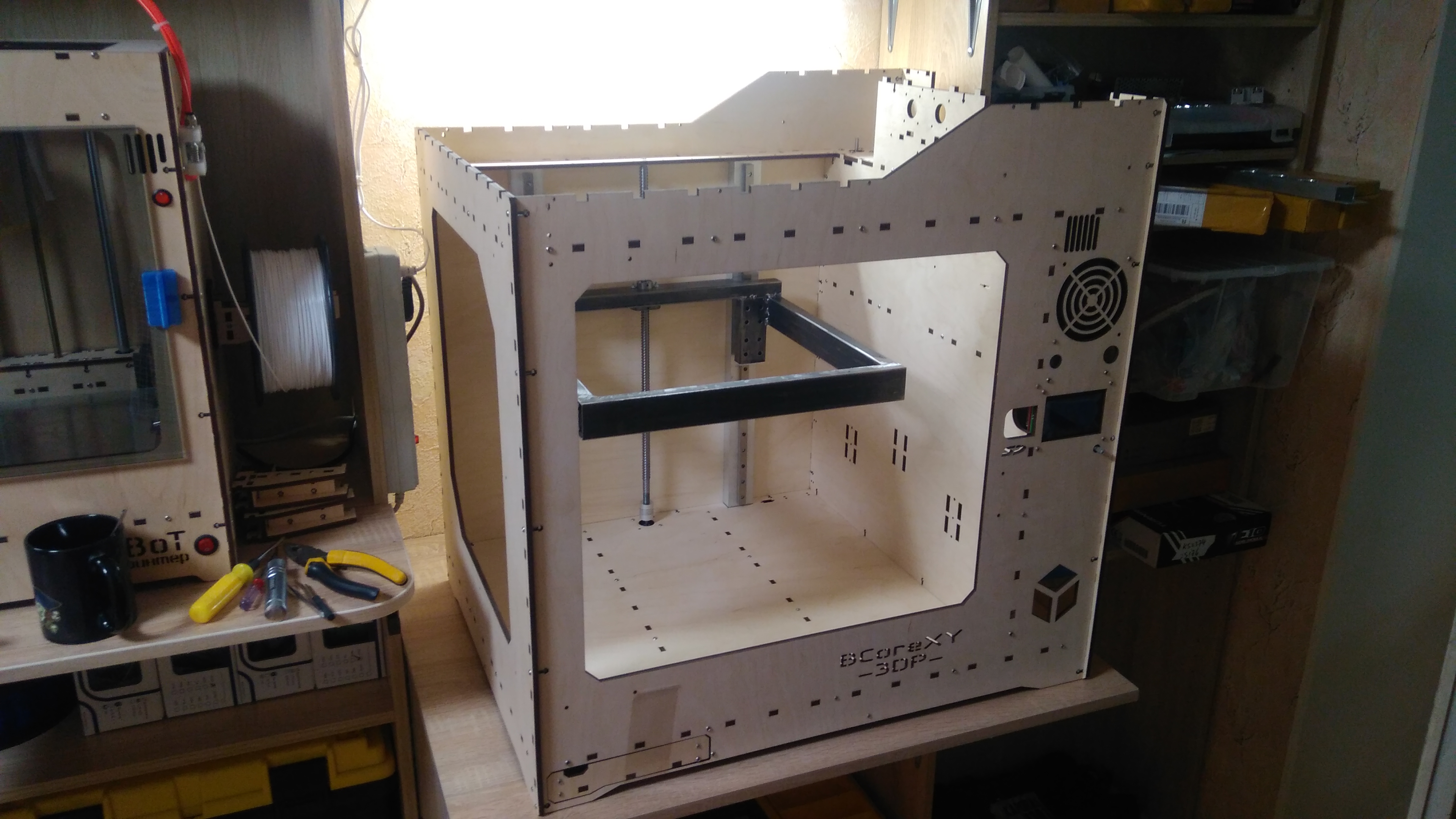

Основной сложностью для меня был стол, ну или СТОЛ. Он изначально расчитан на деталь весом в несколько кг, причем с прогибом не более 1мм под нагрузкой. Пока погонял с нагрузкой 3кг, двигатель легко тянет. Рельсы крепятся к алюминиевому профилю. ШВП очень точно установлен, поэтому упорного подшипника с верху не требуется, она просто сверху чуть заходит в отверстие корпуса чтоб не дрыгалась при нижнем положении стола
- Ufamak
- Сообщения: 203
- Зарегистрирован: 04 июл 2017, 15:17
- Имя: Константин
- Благодарил (а): 14 раз
- Поблагодарили: 5 раз
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать

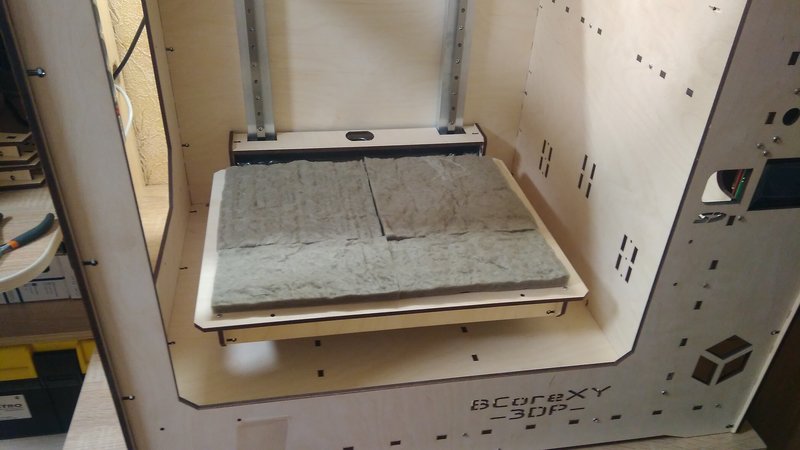

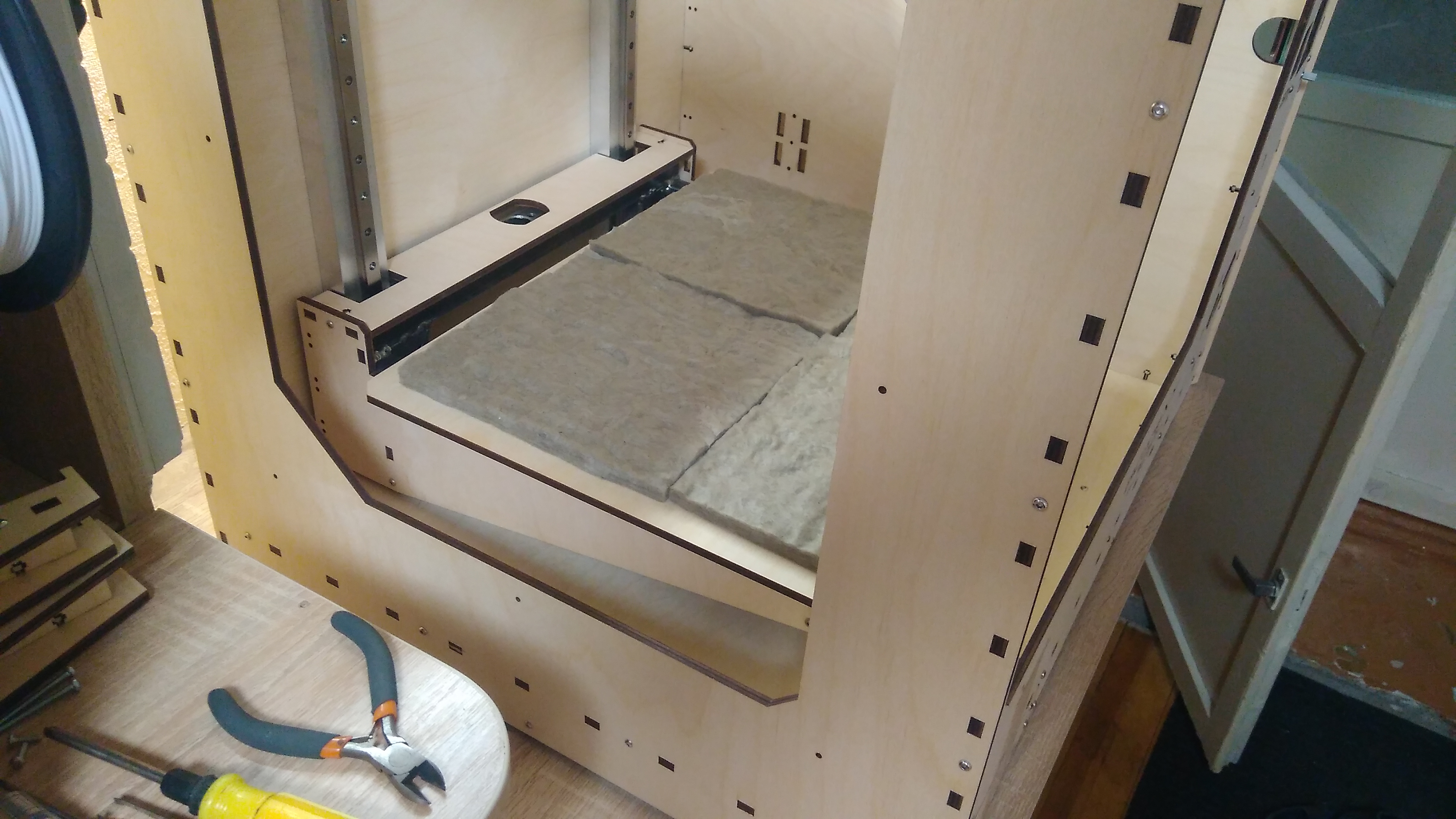

Фанерный обвес, базальтовая подложка и сам нагреватель. Провод в кабель канале.
П.С. прям проблема с длинным крепежом длиннее 30мм купить умаешься, либо к черту на рога ехать, либо оптовиков умаливать продать тебе штук 10 вместо нескольких кг...
П.С. прям проблема с длинным крепежом длиннее 30мм купить умаешься, либо к черту на рога ехать, либо оптовиков умаливать продать тебе штук 10 вместо нескольких кг...
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать
Сверху то ладно, а снизу, я надеюсь, упорный подшипник есть? Или все висит на моторе?
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
- 3D-SPrinter
- Сообщения: 10515
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 980 раз
- Контактная информация:
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать
А нафига он такой железный-то? И фанерный в 3 слоя с подкосом "по-ушастей" легко эти 2-3 кг без прогиба выдержал бы.
Так и у мотора подшипник не такой уж слабый. Если не полениться и посмотреть в "Справочнике Машиностроителя", то окажется, что статическая грузоподъёмность 625-го подшипника килограмм 50, а динамическая под сотню.
Это если там Nema17. А если Nema23 с 608-ми подшипниками (где-то 150/300 кг), то из него можно вращающийся стул делать.
-
- Сообщения: 663
- Зарегистрирован: 31 янв 2019, 23:09
- Имя: Виктор
- Откуда: Королёв
- Благодарил (а): 29 раз
- Поблагодарили: 70 раз
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать
Маленькое уточнение. Какая нагрузка в данном случае подразумевается? Осевая или всё же радиальная?3D-SPrinter писал(а): ↑08 окт 2019, 14:47... статическая грузоподъёмность 625-го подшипника килограмм 50, а динамическая под сотню.
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: -3DP-BCoreXY- широкоформатный принтер под тяжелую печать
Он то может и не такой... Но и не упорный же? А нагрузка вдоль оси явно не относится к его нормальным условиям эксплуатации. Ладно еще в спринтере - там два кг с огромным запасом. А тут один стол поди столько весит. А плюс модель. Поначалу то оно точно работать будет. А вот перспективы туманны, имхо.
