Инструкция по сборке СПринтера

[kandrey]

Родной разъём на Рампсе придумали наверное диверсанты

При том китайцы умеют делать нормальные разъемы - на игровых видеокартах стоят и 20 и 30 ампер держат

[schs]

При том китайцы умеют делать нормальные разъемы - на игровых видеокартах стоят и 20 и 30 ампер держат

Ну да, обычный 4 пиновый ATX, более чем достаточно, можно было бы стандартный ATX блок использвать.

[Alex Post]

Родной разъём на Рампсе придумали наверное диверсанты

Заменил у себя зеленый разъем на пару обычных синеньких под отвертку. И разобрать без паяльника можно если что, и контакт не в пример надежнее. Рекомендую.

[Alex Post]

Ну да, обычный 4 пиновый ATX, более чем достаточно

Пробовал, греется и чернеет

[schs]

Пробовал, греется и чернеет

Может неудачный попался, я для других проектах использовал, контакты запараллелены попарно, 10A продолжительное время снимал.
Сами разъёмы сдувал с дохлых материнок, хвосты с блоков питания.

Есть ещё XT60 угловые, под пайку на плату. Размер может на миллиметр больше, но 60A на постоянку держат как по даташиту так и на реальной нагрузке.

Заменил у себя зеленый разъем на пару обычных синеньких под отвертку. И разобрать без паяльника можно если что, и контакт не в пример надежнее. Рекомендую.

Не нравяться они мне, под силовое применение. Даже XT30 на кусочке силиконового провода в разы надёжнее и отключатся руками(без отвёртки).

[lopuh]

Тут была рекомендация подстроечным резистором накручивать БП до 14 вольт за ради скорости нагрева стола.
Не повлияет ли это плохо на других потребителей: ленту подсветки, Рампс с драйверами, вентиляторы?

[Alex Post]

Не повлияет ли это плохо

Наиболее плохо от 14в питающих становится Ардуине. Ей и 12в многовато, а 14 - практически приговор для стаба. Поэтому ей питание отдельное желательно организовать. Лента обычно терпит, кулера воют но тоже терпят . Драйверам же 14в не проблема, они и больше могут.
А вообще, чем зря гадать, лучше заказать жменю DC-DC миниатюрных типа
http://s.aliexpress.com/67jAFFnY и тыкать их везде, где хочется

[Alex Post]

10A продолжительное время снимал.

Ну тут 10А это один только стол кушает... Но может и качество такое, спорить не буду. Если стол через рампс не пускать - однозначно подойдут.

ХТ разъемы то да, совсем другая весовая категория, но у меня в хозяйстве не водятся. Да и отключение "руками" в этом месте для меня скорее минус чем плюс. Незачем там отключать, если только погорит что то.
А вот комповый разъём 12в я приспособил под "быстросъём" хотэнда. Очень удобно, и контактов ровно столько, сколько надо: два на нагреватель, два на термистор. Рекомендую!

[lopuh]

А вообще, чем зря гадать, лучше заказать жменю DC-DC миниатюрных типа

Спасибо! На ардуину себе уже сделал типа "миниатюрный стабилизатор"
viewtopic.php?f=25&t=46&start=5430#p21609
Беспокоился за остальное на 14 вольтах.

[DownHouse]

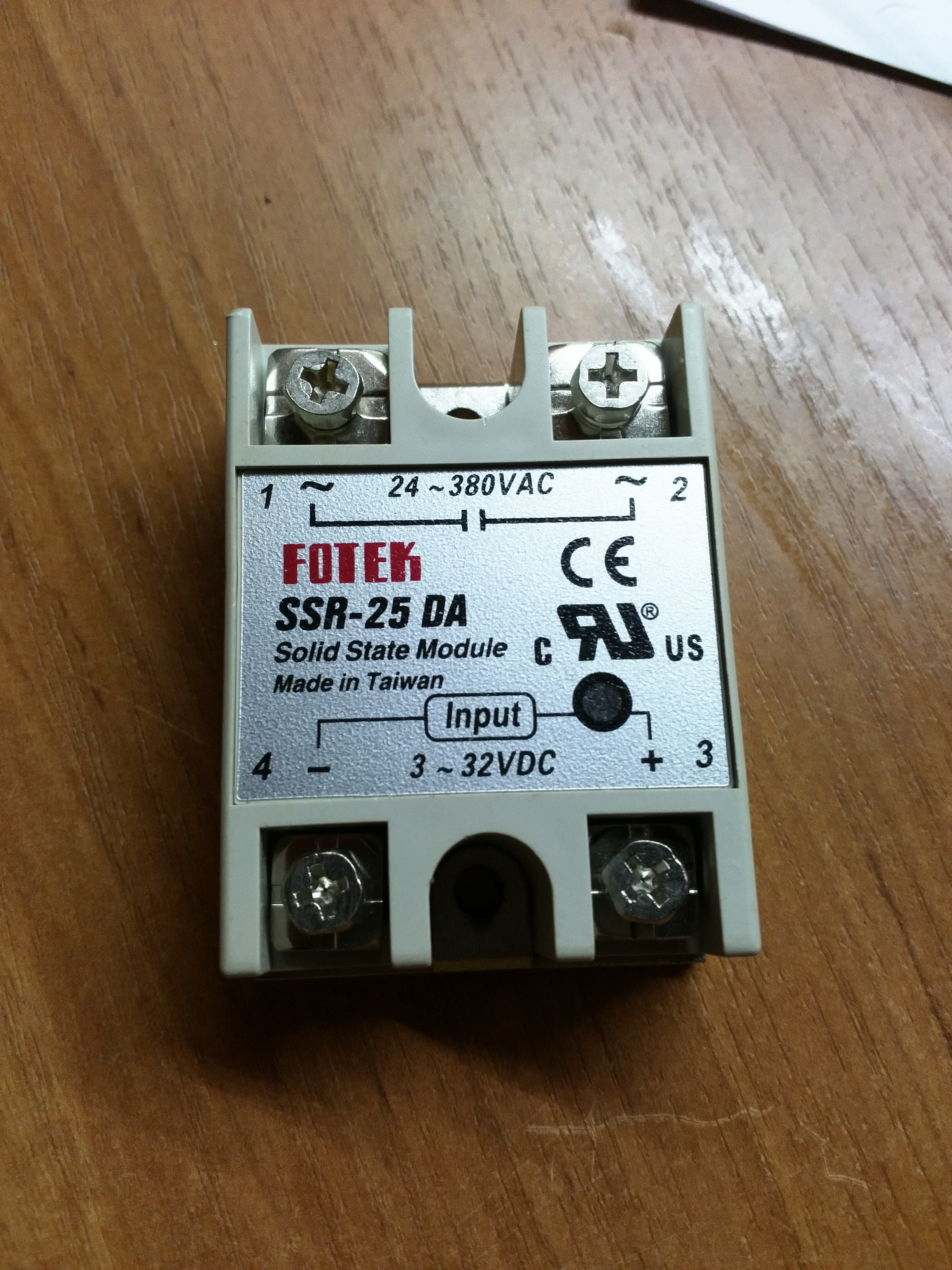

А вот такое реле подойдет или слабовато будет. Или оно совсем не подойдет для стола.

[lopuh]

Можно ли пояснить, зачем ставится разъем под вентиляторы хотэнда, когда все остальные провода пропихнуты в гофру? Уже хотэнд быстро не снимешь...
https://images.vfl.ru/ii/1506530740/21e ... 769012.jpg
И почему три жилы не шлейфе вентиляторов: вентилятор обдува хотэнда и вентиляторы обдува детали управляются раздельно?
В статье по подключению к Рампсу я не нашел отдельных каналов.

[3D-SPrinter]

Можно ли пояснить, зачем ставится разъем под вентиляторы хотэнда

Потому что так гораздо удобнее - отдельно припаять вентиляторы к разъёму и поставить вентиляторный блок на хотенд. Да и обслуживания вентиляторы частенько требуют - так их удобнее снять, смазать, или заменить.

И почему три жилы не шлейфе вентиляторов:

Один общий плюс (средний к +D9 на рампсе) и "минусы" вентиляторов по бокам. Вентилятор радиатора сажается на землю на прямую (штырёк концевиков, например). Вентиляторы обдува - к минусу D9 на рампсе.

[AKDZG]

А вот такое реле подойдет или слабовато будет. Или оно совсем не подойдет для стола.

Это реле подойдёт только для стола на 220В

[lopuh]

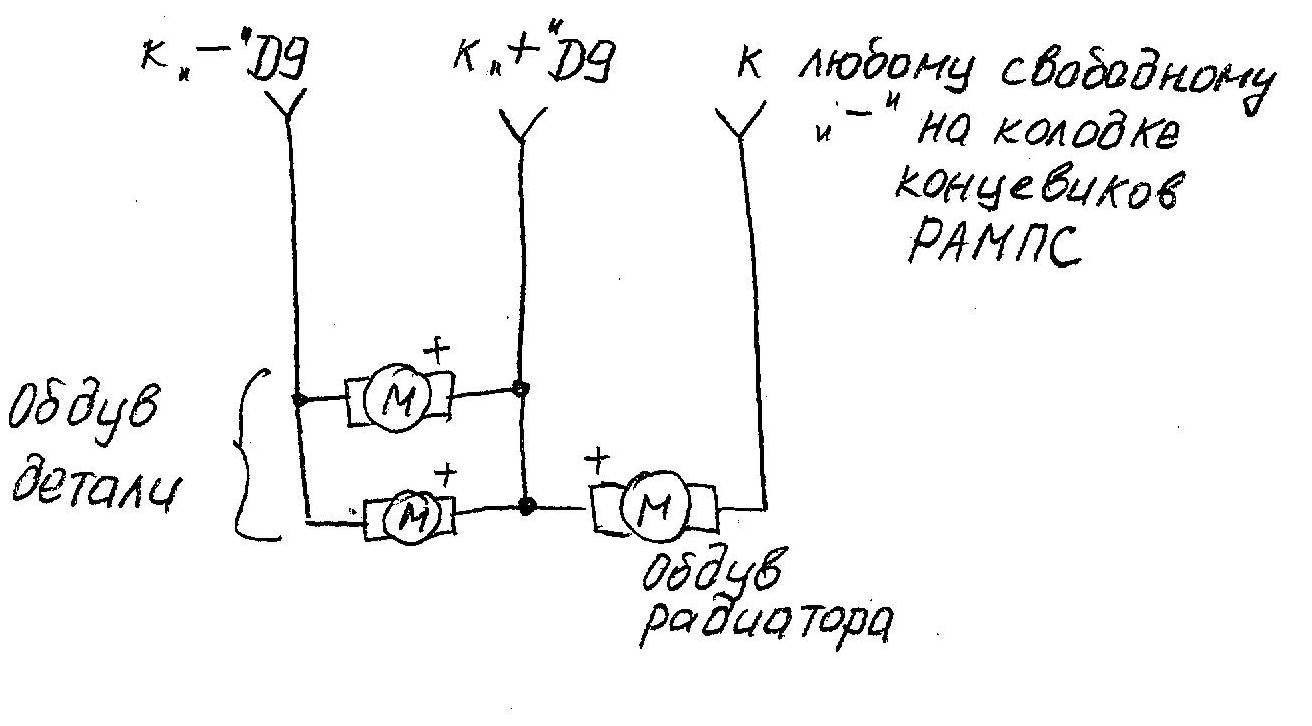

Один общий плюс (средний к +D9 на рампсе) и "минусы" вентиляторов по бокам. Вентилятор радиатора сажается на землю на прямую (штырёк концевиков, например). Вентиляторы обдува - к минусу D9 на рампсе

Я правильно понял разъем и жилы шлейфа?

[3D-SPrinter]

Я правильно понял разъем и жилы шлейфа?

Правильно! Продублировал эту картинку в мануале по сборке.
