Принтер на рельсах от 3D-SPrinter

[qqklan]

Была еще доработка стола, паялась перемычка между дорожками на дальней от контактов стороне стола. Ее нужно убирать если питание 24v?

[qqklan]

Для нового стола с широкими дорожками.

[3D-SPrinter]

Была еще доработка стола, паялась перемычка между дорожками на дальней от контактов стороне стола.

Не знаю, я никаких перемычек не паял. Питание на стол подаётся штатно по таблице, нарисованной на самом столе.

[Mazayac]

qqklan, при питании от 24 вольт никакие перемычки не требуются. Та доработка только для 12 - вольтового подключения.

[qqklan]

Спасибо

[Sound_Priest]

БП достаточно 24В 15А 360 ВТ

Значит такая пендюрочка на 1А не покатит?)

[olegio]

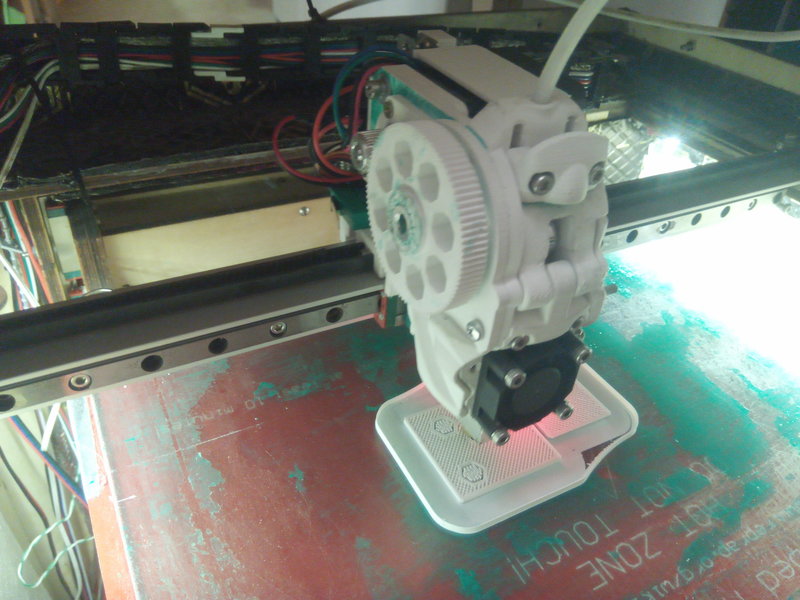

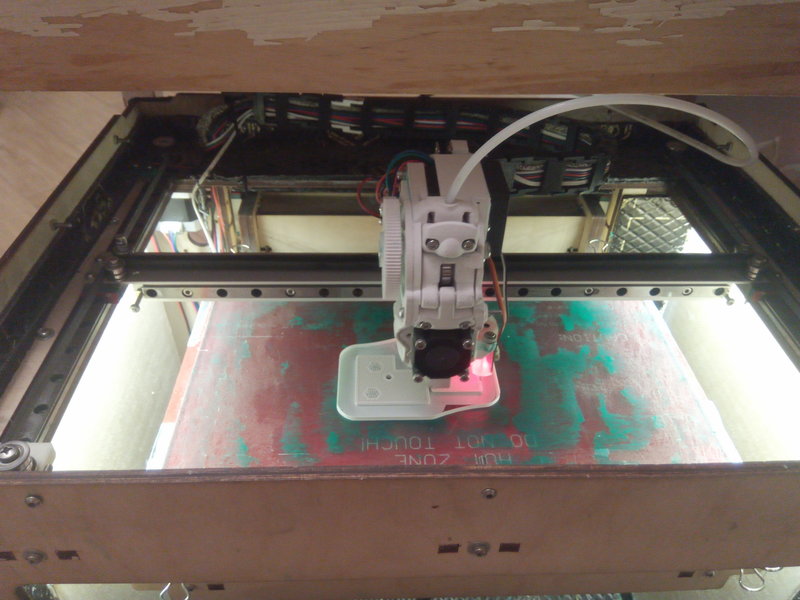

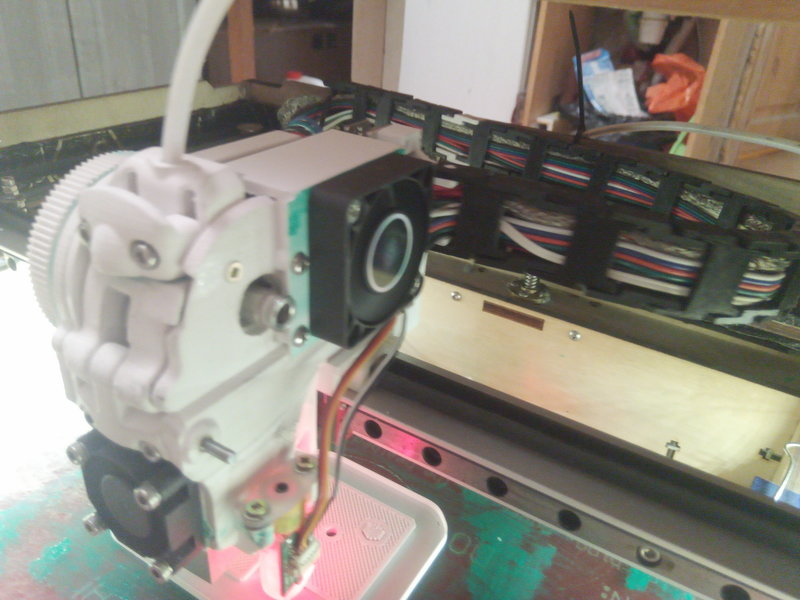

вкарячил toranado себе.
переделал под свою механику, конечно.
доволен.

[Avtonomys]

вкарячил toranado себе.
переделал под свою механику, конечно.
доволен.

я за все время использования принтера не разу то не менял сопло, а уже год прошел. Работает и работает

[qqklan]

Нет напряжения на d10, хотенд не греется. Как проверить, есть ли управляющий 5v на мосфете, один щуп на левую ногу, второй на входящий "-" рампс?

[olegio]

[/quote]
я за все время использования принтера не разу то не менял сопло, а уже год прошел. Работает и работает
[/quote]

у меня спектр задач широкий. да и сопла урабатываются время от времени.
А за тебя я очень рад.

[3D-SPrinter]

один щуп на левую ногу, второй на входящий "-" рампс?

Можно и так.

[qqklan]

5v нa левой ноге мосфета есть, на d10 ничего. Мосфет поменял- ничего не изменилось, на d10 0v. померял напряжение на выходе предохранителя 16v, есть 24v. Сопротивление нагревателя хота 4,5. Подскажите куда дальше рыть пожалуйста.

[qqklan]

5v нa левой ноге мосфета есть, на d10 ничего. Мосфет поменял- ничего не изменилось, на d10 0v. померял напряжение на выходе предохранителя 16v, есть 24v. Сопротивление нагревателя хота 4,5. Подскажите куда дальше рыть пожалуйста.

[Mazayac]

qqklan, вообще-то мосфет в нашем случае коммутирует нагрузку на «землю», то есть на клемме и должно быть ноль вольт при активном транзисторе.

Куда щупы воткнуты при измерении «клеммы»?

[3D-SPrinter]

Подскажите куда дальше рыть пожалуйста.

Сначала надо найти 24В на столе при выключенном транзисторе. Затем включить транзистор, он заземлит стол, и стол начнёт греться.
