Кондукторы для сборки мебели. Дополнительно выточены и впрессованы железные направляющие с внутренними отверстиями Ф5 мм для торцевых кондукторов (на фото) и Ф7 мм для лицевых кондукторов ( на фото нет). При проектировании вдохновлялся фотографиями фирмы черон.

Надо же, вчера печатал то же самое для нового проекта колоночек http://3deshnik.ru/forum/viewtopic.php? ... 341#p10209 . Кстати, железка - цельнометаллический термобарьер собственной выточки. Чего добру пропадать?

ConstantinS писал(а): ↑

06 апр 2017, 09:02

Кондукторы для сборки мебели. Дополнительно выточены и впрессованы железные направляющие с внутренними отверстиями Ф5 мм для торцевых кондукторов (на фото) и Ф7 мм для лицевых кондукторов ( на фото нет). При проектировании вдохновлялся фотографиями фирмы черон.

Спойлер


Вот наконец увидел что мне полезного надо! ))) Моделькой не поделитесь?

дык 3 секунды нарисовать Сами нарисуйте ))

Такой получче вроде как?

=Anry777 , это за 3 секунды нарисовано? Сильно!
С благодарностью приму модельки обоих девайсов!
(Исключительно для личных целей)

Это нарисовано за 40 минут - отрабатывал использование переменных.. Чтоб диаметры всех отверстий за один раз поменять.
Но
Я ж спросил - под какие втулки сделать отверстия?
Не будешь же в пластмаску сверлить?
Там под сверла пятерку и под 8-ку отверстия
Взял отсюда
http://mebel-chik.ru/wp-content/uploads ... фирмат.jpg

Выше сркин - немного не верный, отверстия смещены, но я подправил его уже...

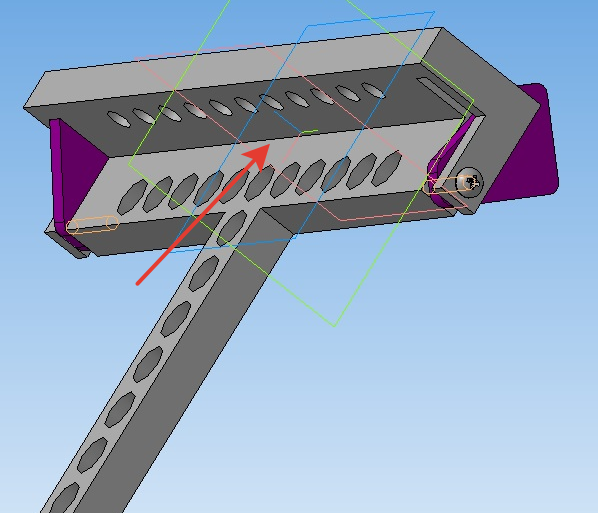

Нужно добавить смотровое окно. Указал стрелками. Втулки 5 мм торцевые, 7мм лицевые. Шаблон получится универсальный, но не удобный. Маленькими шаблонами очень удобно сверлить отверстия пакетами.

здесь не нужно окно
длинная тонкая планка-ручка - она 16 мм.
по ней и выравнивается

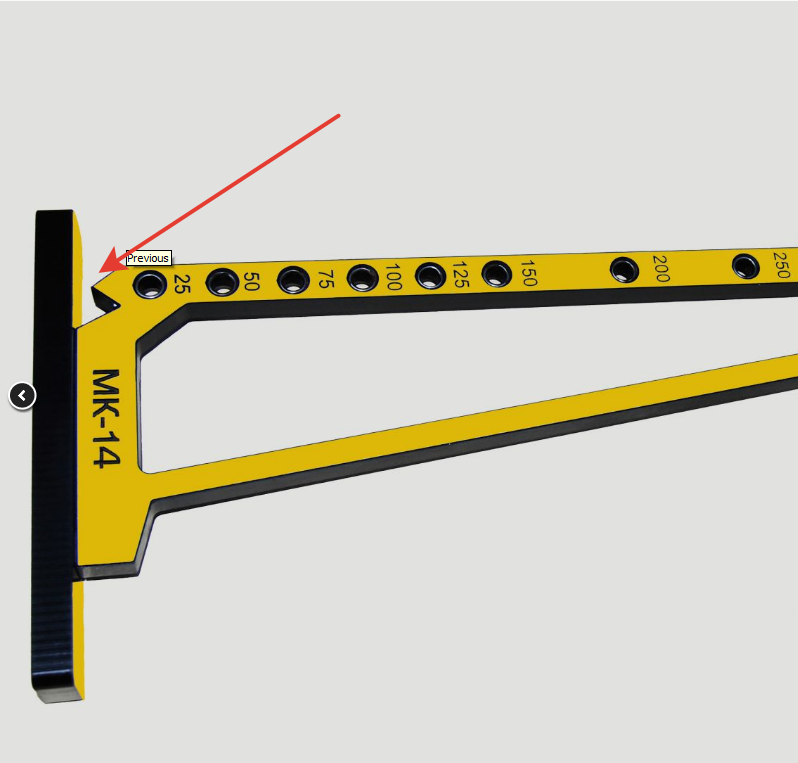

Я бы сказал, что МК-14 на фотке Вашей - универсальный.. А этот конфирмат - он специализированный, для сборки корпусной мебели из 16мм ДСП/МДФ



а про втулки - это понято, что они внутри 5 мм - вопрос был какой у втулок наружный диаметр будет.. чтоб впрессовать их

Где-то читал, что в кондукторах подшипники используют.

Тоже видел на фотках
Ну для 5мм дырок можно воткнуть.. Для 8мм - не влезут подшипники

Для любительских целей можно сделать все отверстия под 5мм подшипники.
При необходимость потом досверлить большим диаметром, а то и просто собрать все на 5 мм. Ага?

А не дороговато будет столько подшипников?
Говори какие подшипники заложить )

http://www.arekon.pro/once/1181.html
вот такие можно по паре на отверстие
Но наверное золотой кондуктор получится?:))))

https://m.ru.aliexpress.com/s/item/3275 ... 153.XXfXM6
Например эти
Я понятия не имею как правильно делать и пользоваться такими кондукторами. Мне думается, что достаточно будет два- три отверстия подшипниками набить и вперёд! )))

Вот ещё втулки
https://m.ru.aliexpress.com/s/item/3264 ... 198.JvNc2p
