Выбор камеры и объектива для SLS

[OBN_RacerMan]

такое ощущение что что-то испортилось

У меня вчера во время тестов тоже были непонятки - нажимаю "сканировать", проектор почти залпом "выплёвывает" все паттерны, и вместо объекта непонятная кучка точек. Снова жму "скан"- тот же результат... Далее, третья "попытка" - и бац - нормально всё.

P.S. Камера новая, кстати, весьма неплохо так греется (красные микрокамеры тоже нагреваются, но не так сильно).

[OBN_RacerMan]

Вот появились некоторые мысли по поводу, почему новая камера хуже берёт мелкие элементы - ведь в ней нет ИК фильтра, нет Bayer фильтра. И если наличие второго не так страшно (он больше сказывается на муаре от регулярных структур), то вот из-за отсутствия ИК очень даже может быть, кмк... надо будет вечером попробовать с другой камеры переставить, потестировать.

[Alex Post]

Ну тут никуда уже не деться...

Учитесь у нас, бульбашей, договариваться с продавцом, чтоб декларировал стоимость ниже. Главное тонкий баланс, чтоб и в стоимость пролезло, и таможня не насторожилась...

[OBN_RacerMan]

и таможня не насторожилась...

Ну не получится у нас тут, думаю, "занизить" стоимость в ДВА раза.. и чтобы вопросов не возникло... Таможенники тоже не лыком шиты.

[Alex Post]

Ну со спецоборудованием как раз проще, из опыта. Просишь написать webcam и $20 - кто там с таможенников будет вникать, веб это или не веб. У наших часто прокатывает такое. А вот телефоны и всякие популярные гаджеты фиг занизишь...

[OBN_RacerMan]

Чисто если кому интересно будет посмотреть, какие настройки доступны для моей камеры Mindvision SUA630M (на IMX178)
Уберу под спойлер

Спойлер










Некоторые моменты и определения там мне непонятны (или не очень понятны). Но, в любом случае, бОльшая их часть останется "как есть", поскольку буквально всего три вкладки нужны сканеру. Понравились 4 быстрые пресета, а также возможность сохранения/загрузки настроек из файла. Также при выборе этих настроек из-под HP3Dscan отсутствует вкладка разрешения сенсора (это через иное встроенное в HP меню выбирается), по этой же причине, скорее всего, HP не умеет работать с ROI (кастомно заданной областью (в других программах, при разрешении типа 176х120 загонял камеру в 600 fps с "лишкОм" ))
Сканирование в Custom режиме 45 паттернов при 3.6Мп (60fps) занимает около 13-15сек, в 1920х1080 - 8сек (там уже 100fps (но проектор выставлен на 50Гц, потому, фактически там меньше))

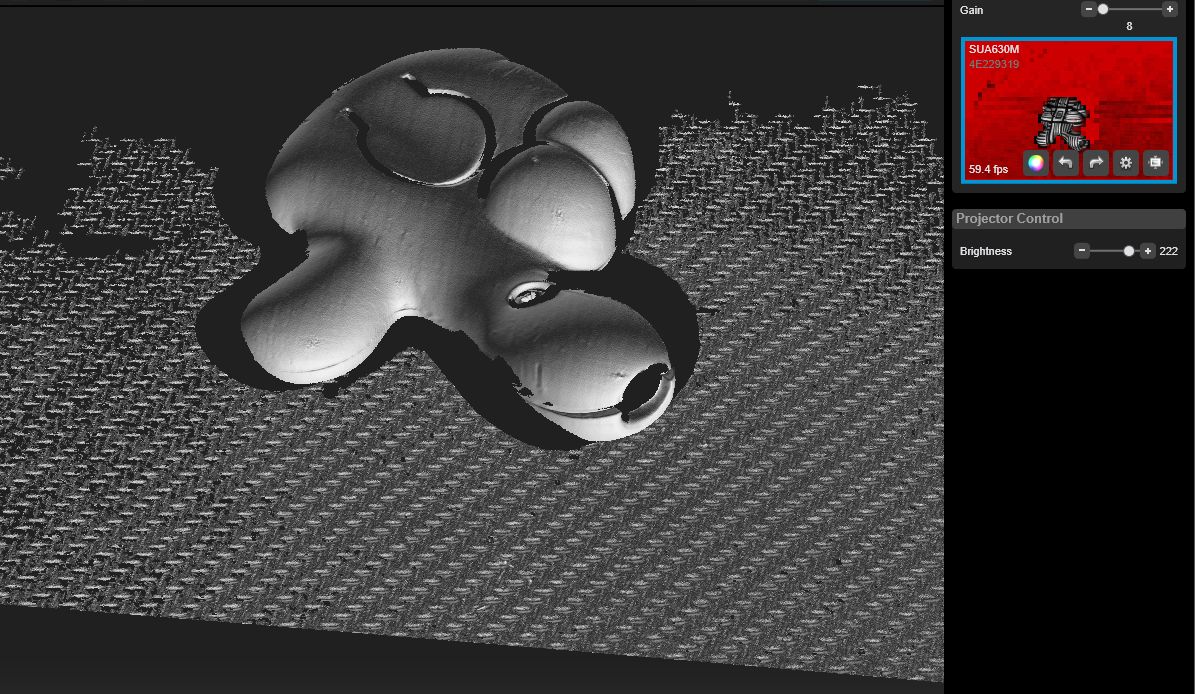

Опять же - никак не привыкну к тому, что камера "видит" засвеченное в превью тёмнокрасным (ярко-красное (в тенях), как и положено - не захватывается):

Казалось бы - "красная засветка" не должна "браться" - но "берётся"

[OBN_RacerMan]

Провел ещё один небольшой эксперимент, который был мне интересен (правда, бесполезен в плане сканирования)

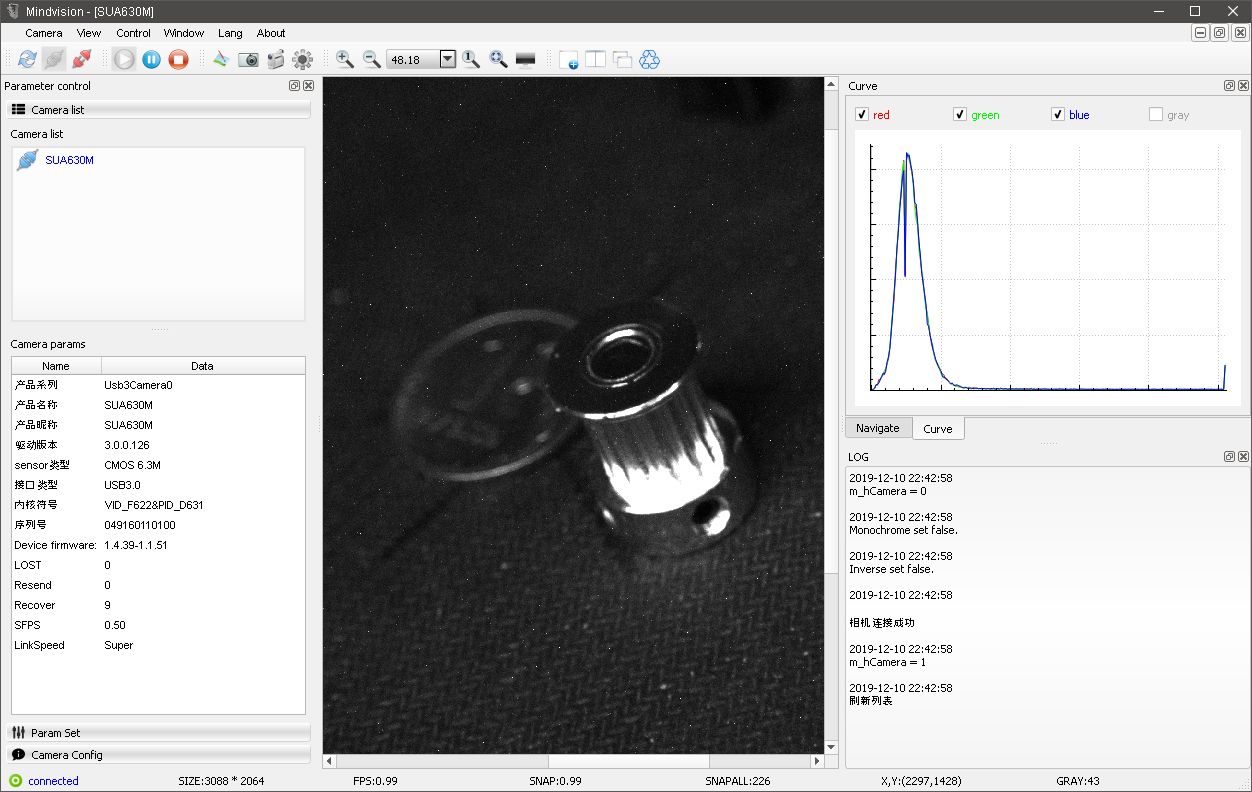

В комнате с очень слабым освещением (где даже зрение после адаптации к темноте может только догадываться, что там «что-то есть»), камера (с параметрами «максимальная выдержка» и «максимальное усиление») это «что-то» неплохо увидела:

"Что-то" в темноте

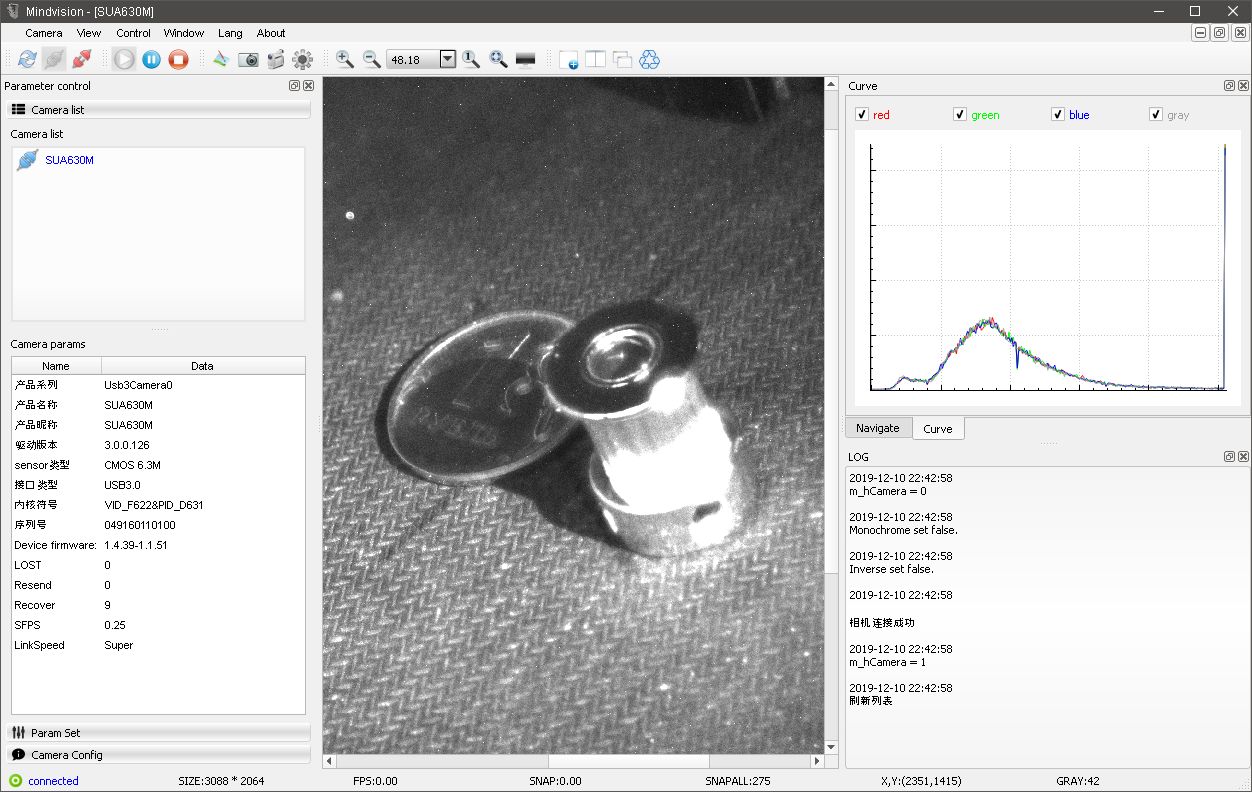

Вторая часть теста - инфракрасная подсветка от пульта дистанционного управления проектором с расстояния около 40 см:

Оно же, с МК подсветкой

P.S. Конечно, нет смысла говорить о количество кадров в секунду при таких параметрах - в таких условия очень низкий fps 0.5-0.25.

[ufaman]

Здравствуйте. Купил, не почитав Ваш форум, две те самые красные микрокамеры. В USB 3 не работают в принципе, причём каждая камера не работает по-своему. ) Проверял на разных компьютерах - только ошибки меняются. (В процессе общения с продавцом выяснил, что камеры собраны на чипе RTS5880. Сенсор очень похож на IMX335 - чисто для справки). Как думаете - есть смысл использовать эти камеры в сканере в режиме USB 2? Или лучше взять Logitech C615? (есть возможность купить очень за недорого) Для экспериментов есть проекторы ACER K132 и ACER P1500.

ЗЫ. Есть свежие прошивки для этих камер и софт для их заливки в камеры. Обновление прошивок в поведении камер ничего не меняет - похоже, что нужно перепрограммировать EEPROM-микросхему на плате, где расположен процессор. Можно, конечно, отпаять микросхему с рабочей камеры и переписать в нерабочую, но проблема в том, что рабочей камеры из двух имеющихся у меня не оказалось.

[OBN_RacerMan]

В USB 3 не работают в принципе

"Не работают" как - по принципу 1 или 2?
1. Система пишет, что "устройство может работать быстрее если его подключить к USB3.0"
2. Вообще никакого отклика в системе?
Я уже писал, что проблемы с включением (у меня) решались многократным "вкл/выкл" камер в софте, использующем камеры. Но при любом изменении разрешения опять может быть какой-нибудь глюк (чёрный экран, белый, просто серый с полосками, серый с чем-то проглядывающимся, серый неконстрастный и т.п.)

P.S. С удовольствием не отказался бы от ссылочки на прошивки и софт для "красных" камер

P.P.S. У меня, кроме "красных" есть ещё одна "чёрная" камера с прямым дефектом - она всегда только в режиме USB2.0 (с остальной работоспособностью проблем там нет) включается (у же и плату пропаивал, и разъём USB3.0 на ней поменял, на всякий случай). К сожалению поздно пришло "озарение", попробовать снять ПЗУ со второй такой же, полностью рабочей камеры и переписать - но рабочую камеру уже продал...

[ufaman]

Одна камера не работает в портах USB 3.0 вообще. Определяется как "Составное USB устройство" с ошибкой 10 - будто бы нужны драйвера. Иногда определяется всё же как камера, но при попытке обращения к ней программа вылетает, камера пропадает из списка устройств и появляется снова уже как "Составное USB устройство" с восклицательным знаком.

Вторая камера иногда всё же работает и даже однажды увидел 60fps на разрешении 1920*1080. Но работает только на ноутбуке. На домашнем компьютере(двухпроцессорный XEON) работать категорически отказывается - пишет "Неизвестное USB устройство".

Прошивку и программу прилагаю к сообщению.

PS. Рекомендовал бы сначала сохранить имеющуюся прошивку, чтобы можно было в случае необходимости на неё откатиться. Ну и хотел бы выслушать Ваши рекомендации начинающему 3дэшнику. ))

[OBN_RacerMan]

Прошивку и программу прилагаю к сообщению.

Большое спасибо - как раз попробую на выходных.

По поводу неопределения у вас - это, конечно, грустно (у меня ВСЕ камеры по крайней мере определялись в системе (хотя поначалу были проблемы с моей бывшей мат.платой в компе, у которой не было роны USB3.0 (а PCI-E х1 адаптер не смог дать нужную пропускную способность - максимум 800*600 мог))). А также и с Win7 которая не отображала картику с USB3.0 камер "в принципе" (на любом компе).

и даже однажды увидел 60fps на разрешении 1920*1080

У меня "красные" 60fps исключительно при автовыдержке могут показать (как только переключаю на ручную - сразу падает до 7-9fps).

[ufaman]

У ваших красных камер VID_0BDA PID_3038 или VID_0AC8 PID_3420?

[OBN_RacerMan]

У ваших красных камер VID_0BDA PID_3038 или VID_0AC8 PID_3420?

У "красных"
USB\VID_0BC8&PID_5880&REV_2301&MI_00

у оставшейся "черной"
USB\VID_0AC8&PID_3420&REV_3301&MI_00 (и тут, на самом деле, "кривой" PID - поэтому во вкладке Devices and Printers винда на неё скачивала "левую" иконку от какой-то древней, и всеми забытой USB2.0 камеры... потому что хитрые китайцы решили сэкономить на оплате USB консорциуму за новый VID/PID)

у скоростной ч/б 0.9Мп/120fps
USB\VID_0EDC&PID_2076&REV_0101&MI_00

у новой дорогой
USB\VID_F622&PID_D631&REV_0100

[ufaman]

Хм.. У моих "красных" USB\VID_0BDA&PID_3038&REV_0001&MI_00. Впрочем, китайцы могут использовать любые коды, какие им заблагорассудится. VID_0BDA - Realtek, но эта контора ничего похожего на PID_3038 никогда не производила. Китаец мне то ли случайно, то ли как прислал ещё прошивку для этой камеры с VID_0AC8 PID_3420. Когда я спросил, что это такое, ответил, что не стоит обращать на неё внимания. Отличается очень сильно, фактически абсолютно разные прошивки (сравнивал прошивки в двоичном редакторе). Прошивать ещё не пробовал.

Ваш вендор VID_0BC8 тоже никогда веб-камер не делал. ) PID_5880 - упоминание используемого процессора RTS5880. Любопытный процессор. Китайцы продают за копейки, даташитов нигде нет, Realtek про эти процессоры на своем сайте не упоминает. Название процессора аккуратненько сошлифовано, так что угадал только по программе-прошивальщику - при загрузке прошивки показывает этот тип процессора.

[OBN_RacerMan]

PID_5880 - упоминание используемого процессора RTS5880

Не видит данная программа мои красные камеры... Уже и дрова от реалтека им навесил (с ними кроме YUY2 режима становится доступен ещё и RGB24) правда "виснут" камеры с ними намного охотнее.

Realtek Driver


Status - No RT camera


Перепробовал различные варианты памяти и чипов...
А вот "чёрную" камеру программа увидела, и я смог скачать с неё прошивку.
А далее.. в общем решил попробовать (раз уж резерв есть) прошить "чёрную" камеру другой прошивкой... но программа, почему-то, полезла прошивать другую подключенную к компу камеру ("красную")... теперь придётся другими способами брать прошивку со второй "красной" и заливать в первую...
