Покажи свой скан и комплект оборудования

Непрочитанное сообщение DenKor » 18 мар 2019, 18:35

Всем привет! В этой теме планируется показывать свои удачные и не очень сканы (как одиночные, так и после склейки). Желательно рассказать на каком железе, каким оборудованием и софтом делался тот или иной скан. Сколько было шаблонов при сканировании, какое время одного скана. Какая калибровочная таблица, какая ошибка RMS в консоли была и тд. Чем больше информации будет, тем лучше.
Надеюсь эта тема поможет определиться тем, кто только начали изучать вопрос о SLS сканирование. Понять, какое оборудование потребуется и что от него можно будет ожидать и вообще сколько всё это будет стоить. Так же и бывалым информация так же будет актуальна.

Для более быстрого и живого общения создана открытая группа в телеграмме 3DScanner https://t.me/Scanner_3D

Ninznak
Сообщения: 91
Зарегистрирован: 18 янв 2017, 19:36
Имя: Александр
Благодарил (а): 6 раз
Поблагодарили: 9 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Ninznak » 20 мар 2019, 10:05

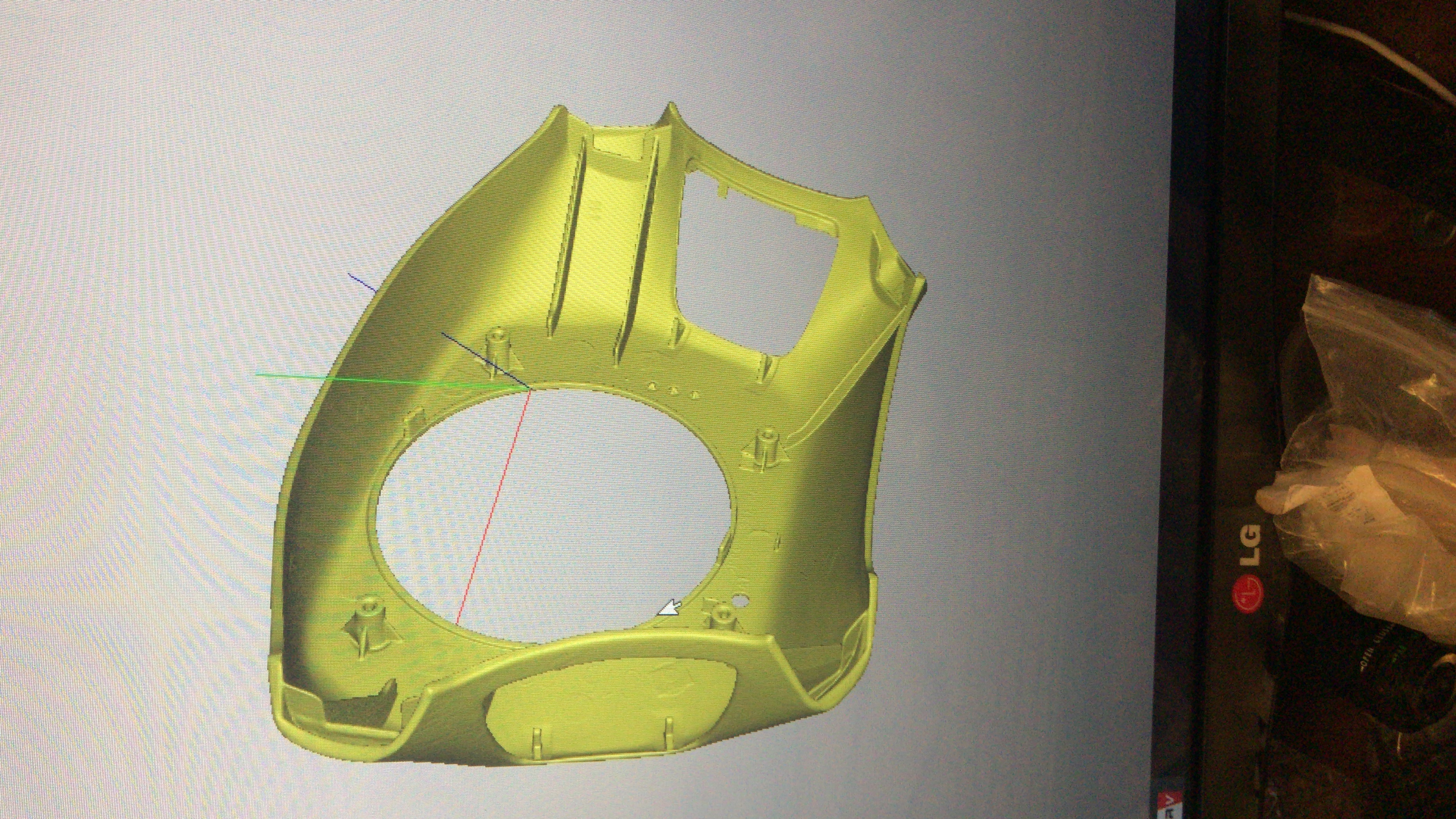

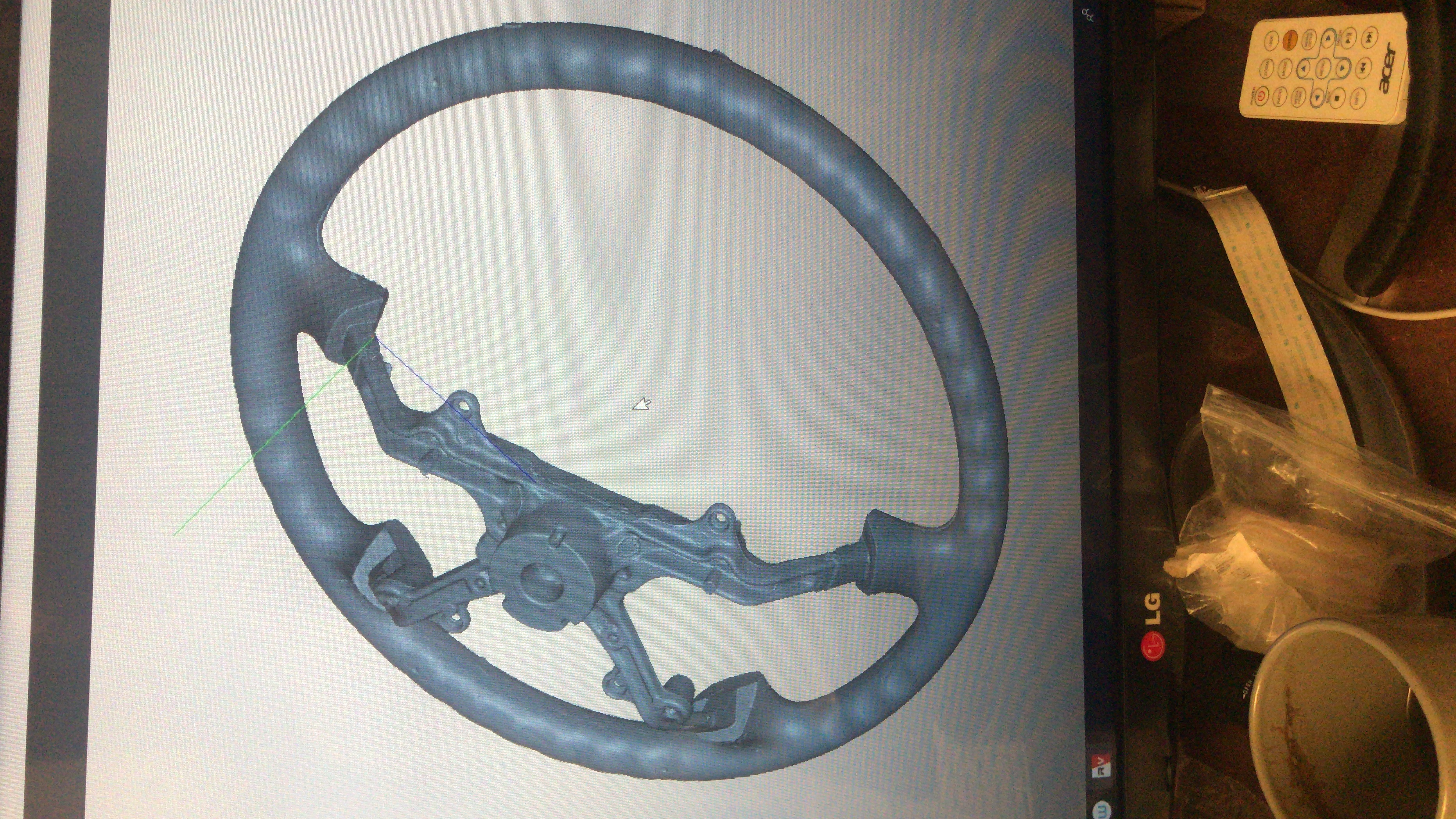

Вот из последнего, по моему мнению достаточно сложные детали - одна тонкостенная около 1мм толщина, другая очень раскидистая в плане общих поверхностей, большие сомнения были что смогу отсканировать, но нет, нормально. Проектор acer135 камеры 3мп IDS, софт Rangevision (у меня отдельно сканер официальный RangeVision smart)
Вложения

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 31 мар 2019, 01:46

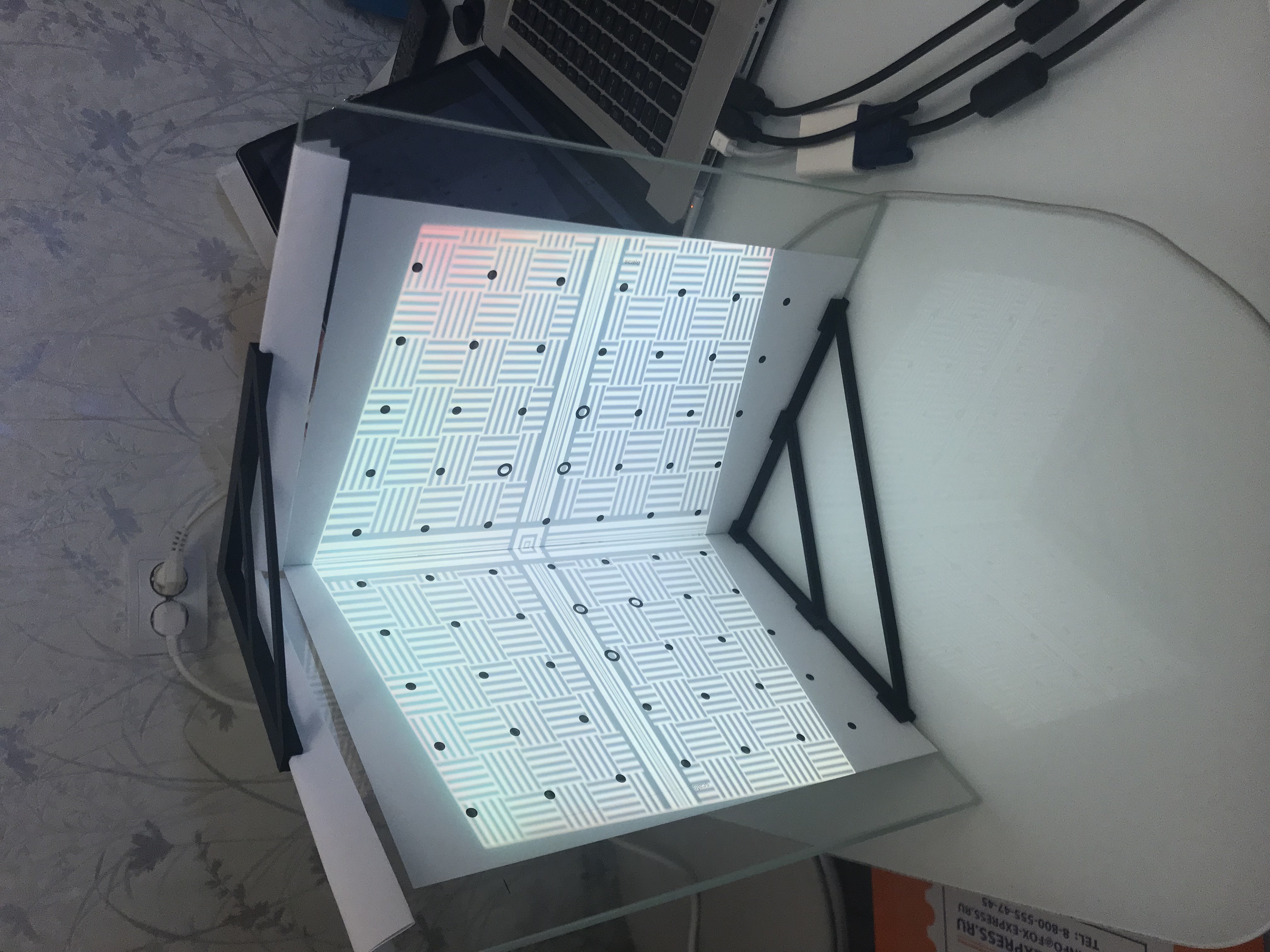

Очередная попытка "подойти к идеалу".. удалось откалиброваться по таблице 30мм - а значит, цель уже "замаячила на горизонте" :-)

Legik
Сообщения: 51
Зарегистрирован: 09 окт 2016, 08:35
Благодарил (а): 2 раза
Поблагодарили: 5 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Legik » 01 апр 2019, 07:38

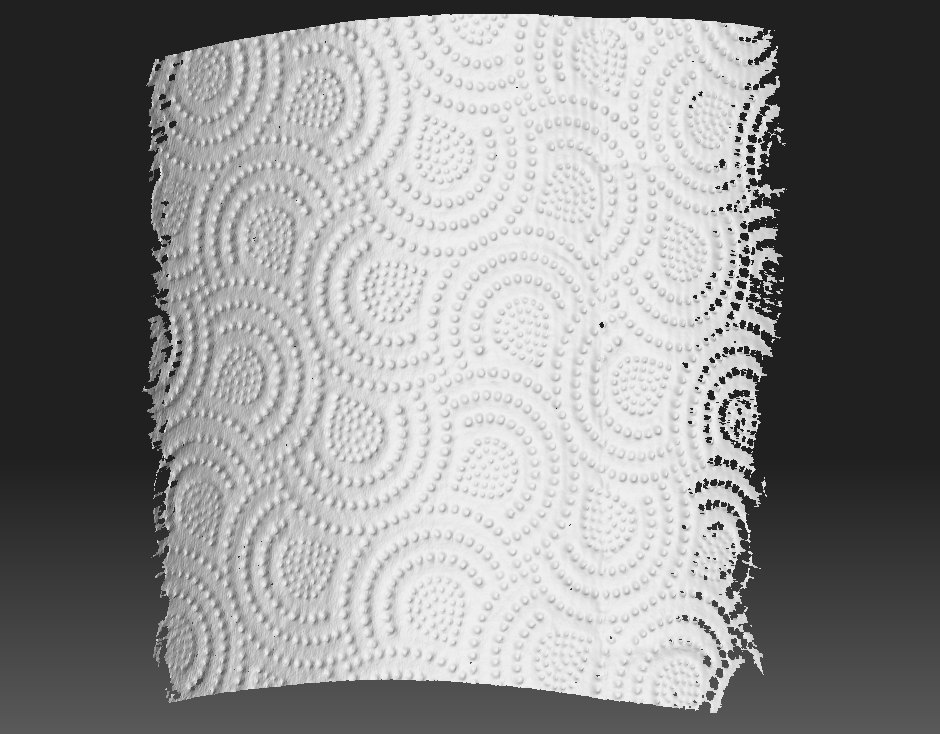

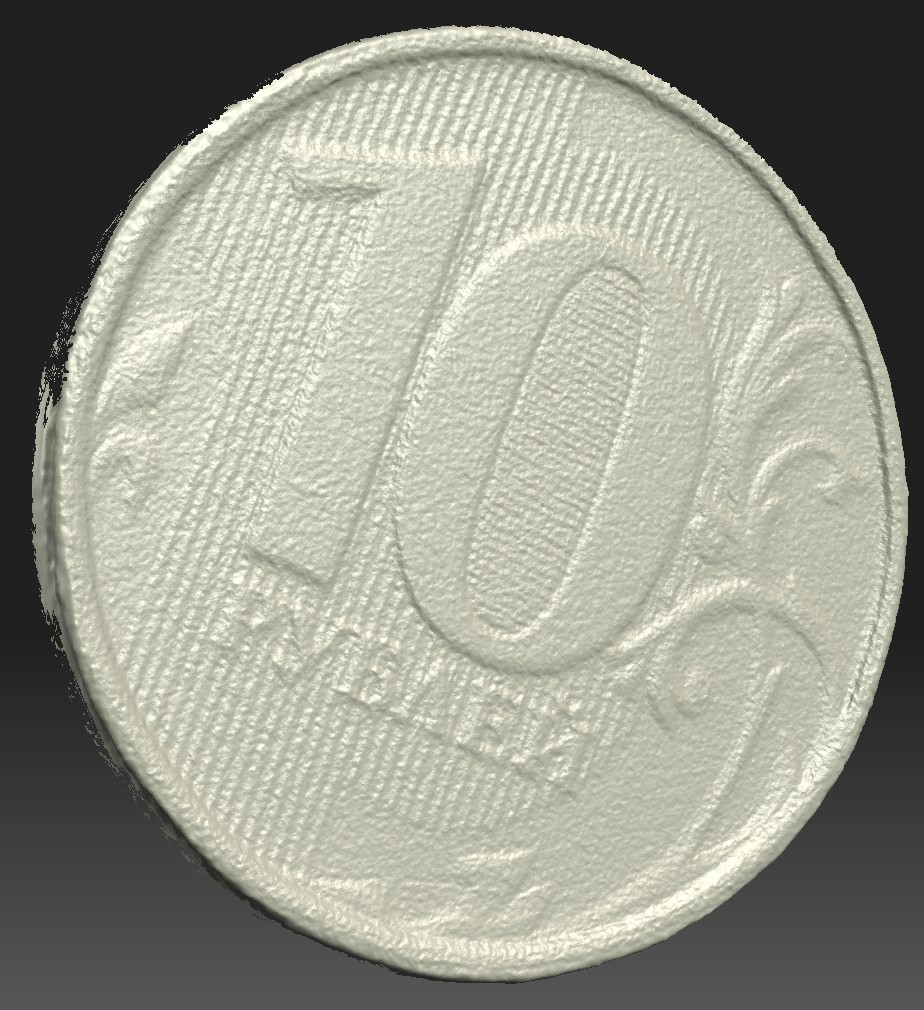

Привет всем. После двухлетнего перерыва решил вернуться. Проектор пока старенький hitachi 800x600 ) но уже лежит ждёт своего часа Acer p1500. Камеры теперь две Logitech C615 с computar 0814mp2. Таблицы наклеены на стекла 6мм. На старой сборке rms не замерял, здесь 0.16-0.26, калибруется без проблем. Полосы на сканах практически победил. Частоту проектора подбирал через CRU. Но и по умолчанию 60гц тоже норм с выдержкой камер 1/60. Заметил что при всех равных условиях один скан получается нормально а второй с полосами, видимо плавают параметры.. также когда extended mode выключен качество поверхности лучше гораздо, видимо усредняется с двух камер. До серьезных сканов и склейки пока не дошли руки. Буду пробовать уже с fullHD проектором. А там глядишь и камеры может поменяю:) как то так.
Вложения

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 04 апр 2019, 22:00

Маленькое сравнение сканов с разных камер (т.е. сканировалось одной камерой, потом камера менялась и делались новые сканы всё в одной и той же сессии). Разрешение выставлялось в обоих случаях 2048*1536 (по максимальному разрешению Toupcam-a)

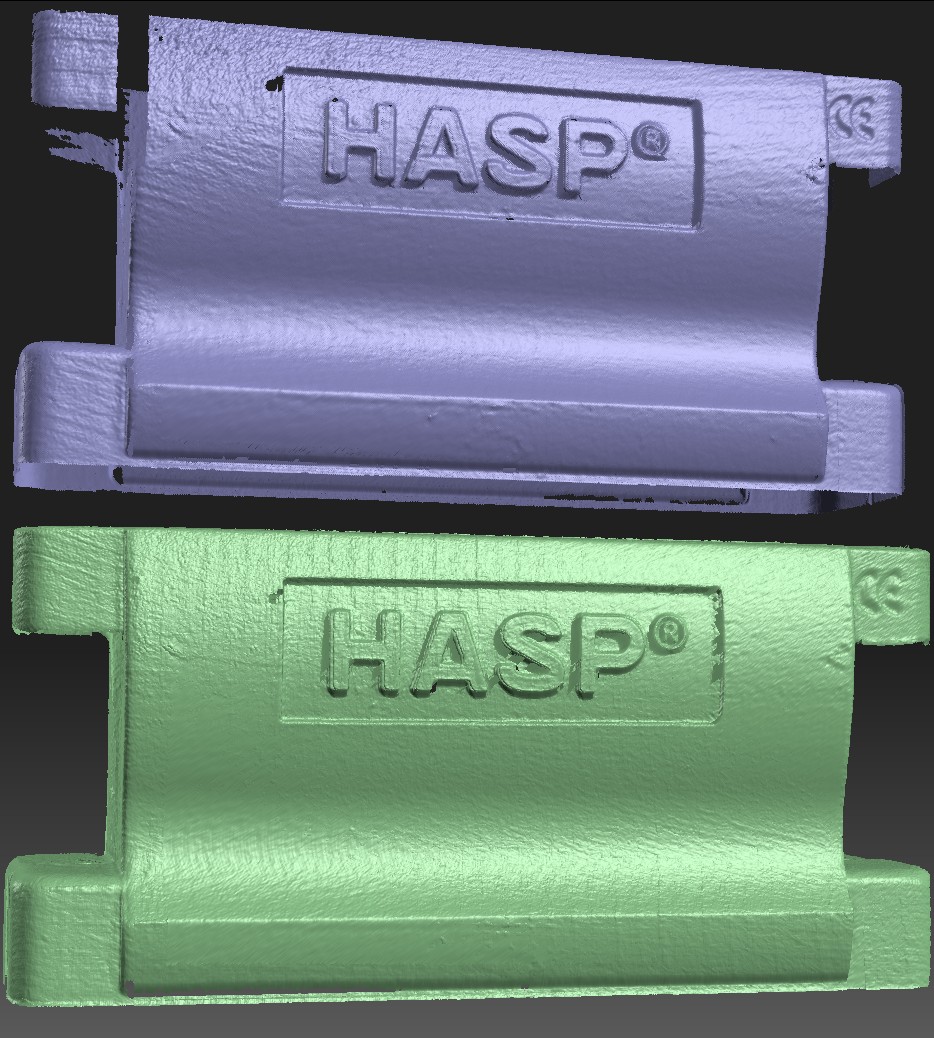

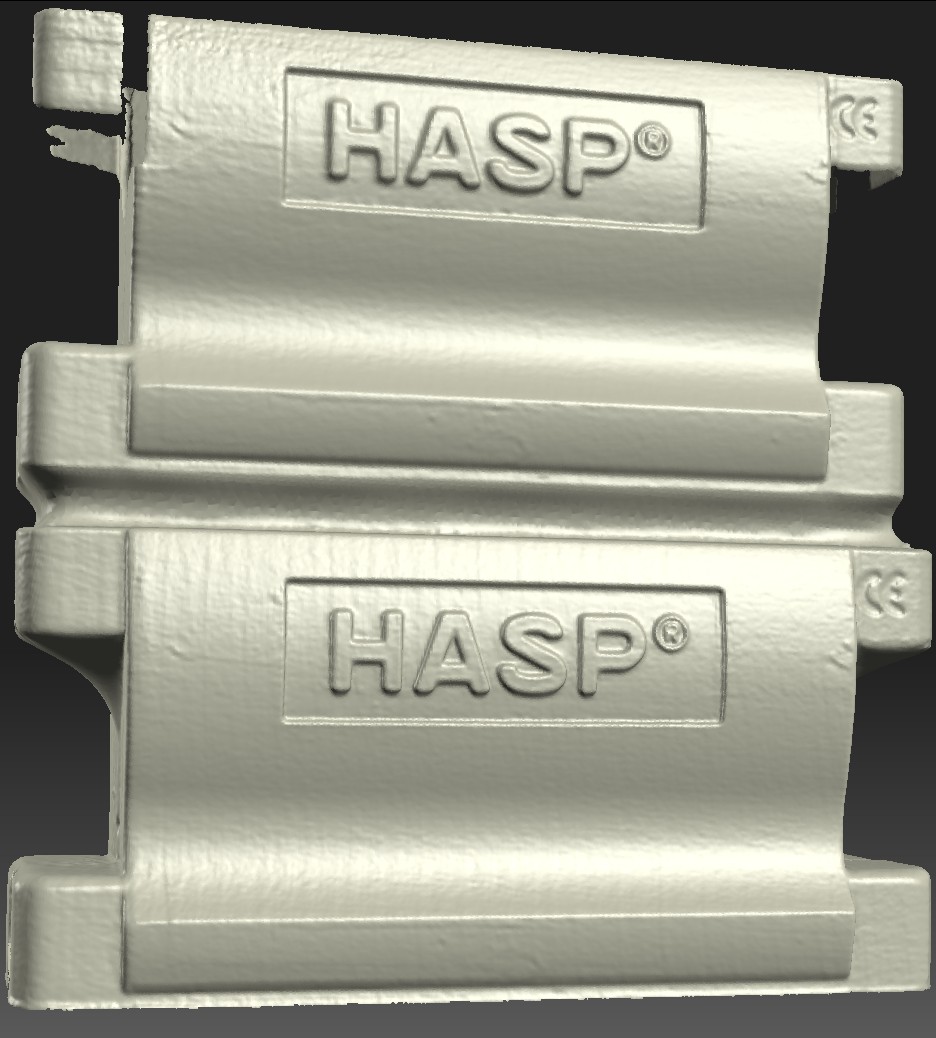

В верхней части каждого изображения скан Toupcam-а, снизу - YW500U3
До слияния - усреднение - 0; проверка качества - 0,6; удаление отклонений - 50%
После слияния с параметрами - разрешение 700(0,11); резкость - +3

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 10 апр 2019, 01:57

Скан игрушечного солдатика (высота 60мм). Оригинальная модель, к сожалению, не блещет качеством (облой, литники и т.д.). На штанах пятна камуфляжа программа распознала как "заплатки" :D
Просто игрушечный солдатик
Камера - YW500U3 в разрешении 2592x1944; объектив ZLKC HM1214MP5; проектор Byintek UFO R9; таблица 50мм; софт - HP3Dscan Pro 5.60; режим сканирования - качество (60 паттернов)

Legik
Сообщения: 51
Зарегистрирован: 09 окт 2016, 08:35
Благодарил (а): 2 раза
Поблагодарили: 5 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Legik » 10 апр 2019, 09:55

OBN_RacerMan, давайте будем писать в подписи к сканам: модель камеры и Обьектива, проектор, разрешения, масштаб калибровочной таблицы, режим extended или обычный, версию ПО.

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 10 апр 2019, 11:00

Legik писал(а):
10 апр 2019, 09:55
авайте будем писать в подписи к сканам: модель камеры и Обьектива, проектор, разрешения...
Согласен.

Alex Post: Перенес описание в исходный пост.

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 04 май 2019, 20:34

Попробовал часть пирометра отсканировать (сложность в том, что он красно-чёрный сам по себе, а ни матирующего спрея, ни даже мелового раствора под рукой нет) но вроде получилось, хотя и не без огрехов.
Параметры: Камера - YW500U3 в разрешении 2592x1944; объектив ZLKC HM1214MP5; проектор Byintek UFO R9; таблица 80мм; софт - HP3Dscan Pro 5.60; режим сканирования - качество (60 паттернов)

Аватара пользователя
Alex Post
Сообщения: 5493
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 249 раз
Поблагодарили: 564 раза
Контактная информация:

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Alex Post » 05 май 2019, 09:12

Чисто из любопытства: а можно упростить меш до разрешения 3д печати и выложить сюда (запаковать в архив только). Интересно посмотреть, насколько "печатабельная" получается модель.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 05 май 2019, 16:37

Alex Post писал(а):
05 май 2019, 09:12
а можно упростить меш до разрешения 3д печати и выложить сюда
Что касательно пирометра - то он не весь отсканирован - только с одного бока (да и косяки там есть непригодные). Но завтра уже буду на работе, там у меня уже доработанная модель солдатика (что выше) только я туда другую, нормальную подставку приделал (на родной он не может стоять - она кривая сильно... видимо, только поэтому, он единственный и дожил в коробке со старыми игрушками до наших дней :D )

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 06 май 2019, 10:53

Вот ссылка на солдатика на Google Drive 3Мб в архиве (упростил с 1,3млн до 155к faces) Разница с "неочищенным" сканом (справа), конечно, есть... Но, по идее, должен печататься в оптимизированным виде без проблем.
Слева оптимизированный, справа - скан как есть

Аватара пользователя
Alex Post
Сообщения: 5493
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 249 раз
Поблагодарили: 564 раза
Контактная информация:

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Alex Post » 06 май 2019, 17:34

Ну что тут можно сказать... Вполне для 3д печати сгодится. Отправил на печать, без поддержек, правда. Посмотрю, что получится.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 07 май 2019, 01:37

Кому охота "своими руками" чисто посмотреть-повертеть, что выходит - вот выложил ещё obj (в архиве 17Мб) вышеуказанного пирометра (пересканировал его заново - теперь со всех сторон). Оптимизации не делал, поскольку косяков всё равно хватает.

Chemodan
Сообщения: 42
Зарегистрирован: 25 апр 2019, 22:39
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Chemodan » 07 май 2019, 09:38

А можно увидеть оригинальное фото солдатика, что бы сравнить?

Ответить
