PetPull - cтанок для производства филамента из PET бутылок

[shteinx]

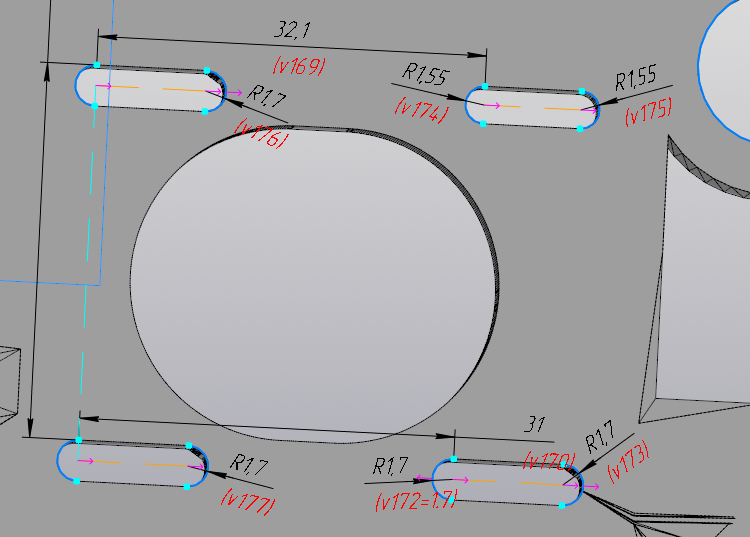

Robert Sa, пытаюсь сейчас ваш редуктор немного модернизировать и заметил в STL ошибки. В сборке всего редуктора посадочные места для мотора ровные с идеальными размерами


А в папке с отдельными STL нарушены размеры и поверхность посадочной области винтов крепления мотора


[Robert Sa]

shteinx,

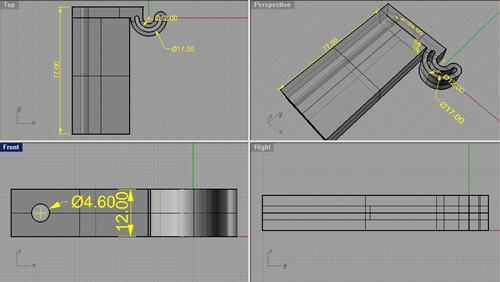

Ниже формирователь ленты, то что у вас из металла. Думаю можете срезать лишнюю длину опоры

[Robert Sa]

Robert Sa, пытаюсь сейчас ваш редуктор немного модернизировать и заметил в STL ошибки. В сборке всего редуктора посадочные места для мотора ровные с идеальными размерами
А в папке с отдельными STL нарушены размеры и поверхность посадочной области винтов крепления мотора

работал с стл от разраба, возможны некоторые огрехи поверхностей, стл не сильно подчиняется чистому модингу, векторным файлом не располагал , но они не мешают, редуктор нормально собирается.

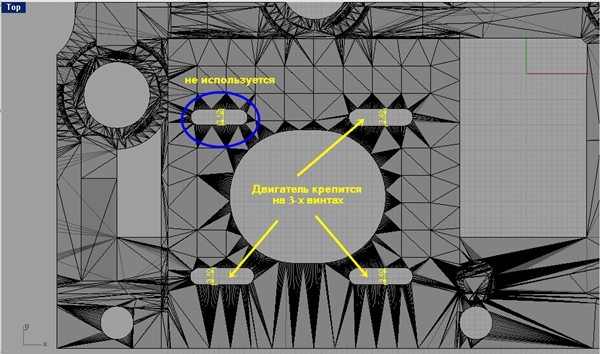

Ниже инструкция ск. винтов крепления для ШД, сборка начинается с установки ШД ( уже с стянутой его шестерней) на винты к плите с шайбами, они есть в комплекте стл шары, после полной сборки, винты стягиваются до упора уже после правильной установки ШД шестерни.Немного не удобно так их стягивать, но работает.

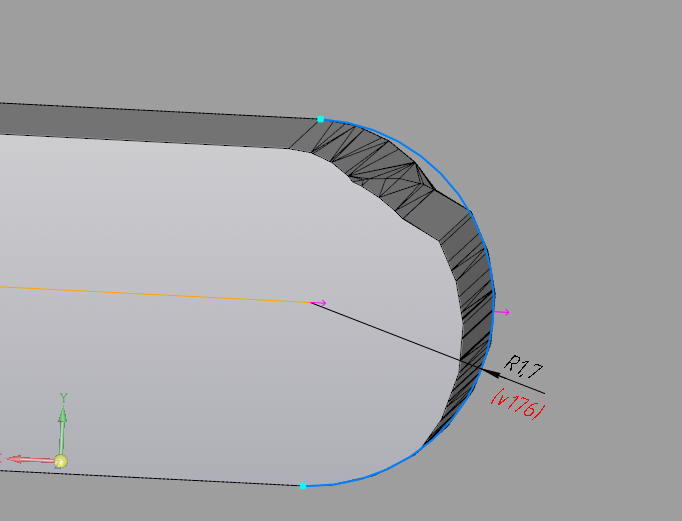

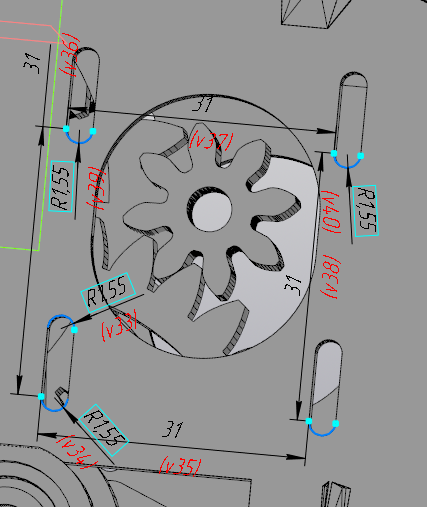

Показанный вид из файла new part 1.stl На другой стенке нет данного увеличения размеров посадочных лагун(отверстий)

[shteinx]

Хорошее уточнение! Я примерно так и предполагал, задумка такая

[eidemillerp]

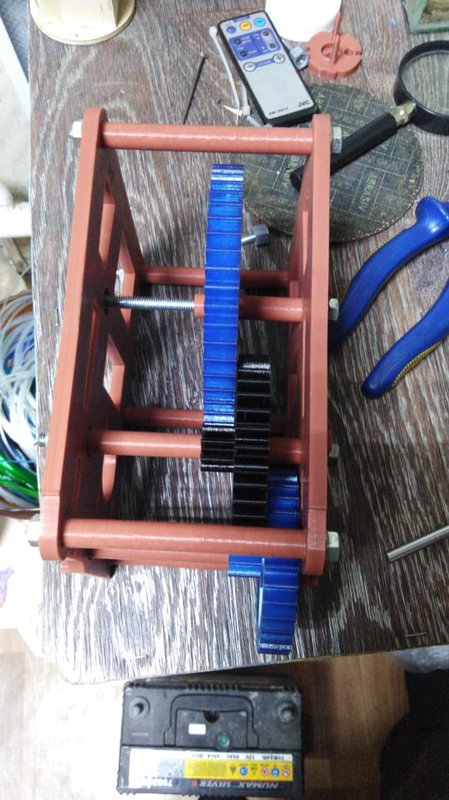

Все ок. почти собрал

[Robert Sa]

Все ок. почти собрал

Закончишь тест, плз выложи 2 тестовых файла стл на 38мм что дал тебе.

[shteinx]

Нарезал кегу 30 литров шириной ленты 7 мм, толщина от 0,4 до 0,6 мм, 0,6 мм это сверху и снизу кеги, 0,4 мм это прямая часть. Через нагревательный блок не тянется вообще, а при поднятии температуры до 230 просто рвётся. Хочу попробовать нагревать ленту и протягивать между двумя роликами U604ZZ
Такие ставят на экструдеры, у них диаметр впадины 2,22 мм. Думаю так можно будет значительно снизить нагрузку на редуктор и ускорить процесс. Получилось 60 метров ленты! Вот это уже масштабы!

[shteinx]

Хотя ничего удивительного, пруток диаметром 1,75 мм имеет площадь поперечного сечения 2,4 мм2, а лента 0,6х7=4,2 мм2. Нужно делать бутылкорез с плавной регулировкой ширины ленты под текущую толщину ленты.

[Robert Sa]

Хотя ничего удивительного, пруток диаметром 1,75 мм имеет площадь поперечного сечения 2,4 мм2, а лента 0,6х7=4,2 мм2. Нужно делать бутылкорез с плавной регулировкой ширины ленты под текущую толщину ленты.

Если теоретически получить ленту шириной 0.5 из кеги и пропустить 4 на нагреватель как показывал выше, то получится не 60м а 120м ну или по больше, , из 2л бутыли получается 3мм лент по 24м вместо привычных 6-7м
а еще лучше покупать готовую ленту в 4000м:)

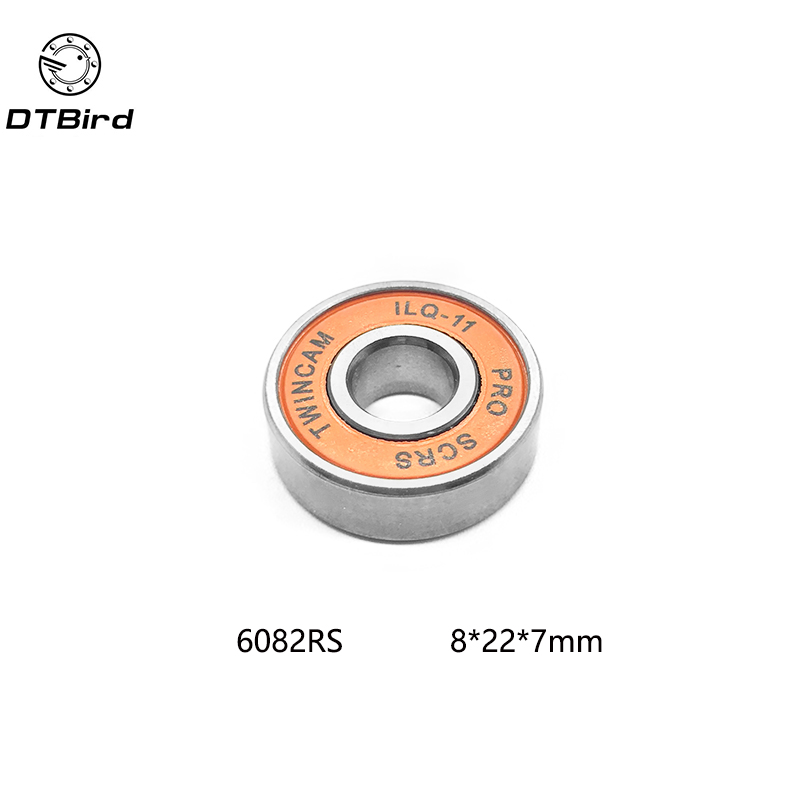

У меня др. вопрос, почему выбраны для бутылкореза 40мм подшипники а не мелкие , скажем 10мм?
У 16мм киноленты которые надо было порезать на 8мм х2 стоят мелкие, я был обладателем такой резки из подшипников.По-моему производитель было ЛОМО

[Robert Sa]

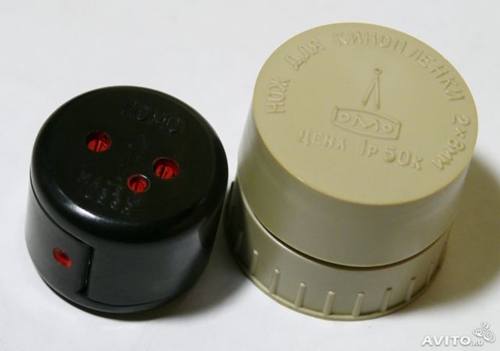

Вот , нашел резак 16мм кинолент в сети, он был на мелких подшипниках,вот такой у меня был и думаю я его найду, выложу кишки его сюда, он был просто чудесным тех , решением в 70-ые, очень точным, будем поднимать новое решение, но уже из стали и дюраля, будем бить пэт по совковому:))))
Цена была 1р50коп:)))
Zneipas, а тебе только супер Уважуха! за создание твоего резака. Подниму новый, супер резак с плавным регулированием зазора , сделаю тебе думаю достойный подарок в благодарность за данную тему брат!

[Zneipas]

Нарезал кегу 30 литров шириной ленты 7 мм

Я режу проставкой 4-4,5. Пруток получается полумесяцем но печатает на ура.

Хочу попробовать нагревать ленту

Я бы посоветовал окунуть катуху с лентой в тепленькую воду на минуту. Как показалось лента становится более эластичной что-ли. И уже не рвется, точнее не "ломается" при вытяжке. Ну а готовую ленту обязательно сушить. Без сушки все плохо с ней.

[shteinx]

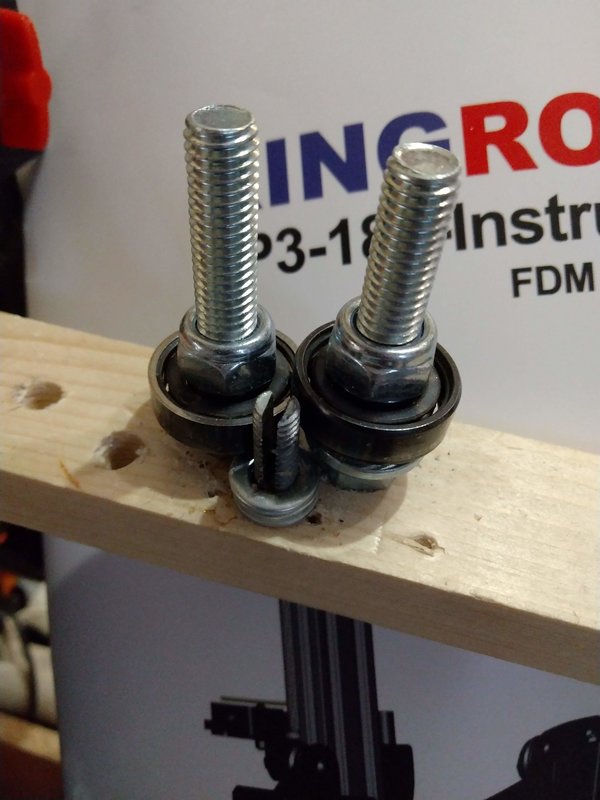

У меня бутылкорез из тех подшипников, что были в наличии, а именно от колеса самоката


На таких подшипниках получается очень маленькое расстояние между крепёжными отверстиями и поэтому проставки сюда не подходят.

Авторские подшипники 6203 до сих пор не могу найти поблизости за не дорого

[den054]

Авторские подшипники 6203 до сих пор не могу найти поблизости за не дорого

В автомагазинах полно таких от 70-ти рублей:
https://baza.drom.ru/novosibirsk/sell_s ... F%ED%E8%EA

[Zneipas]

Авторские подшипники 6203 до сих пор не могу найти поблизости за не дорого

Сказали бы - я б нашел у себя парочку бу. За так отдал бы.
А вообще вот тут

https://samrem.ru/index.php?route=produ ... earch=6203

https://samrem.ru/index.php?route=produ ... ct_id=2251
Рядом с Вами, в пешей доступности есть. Можно ещё дешевле найти наверняка.

[Robert Sa]

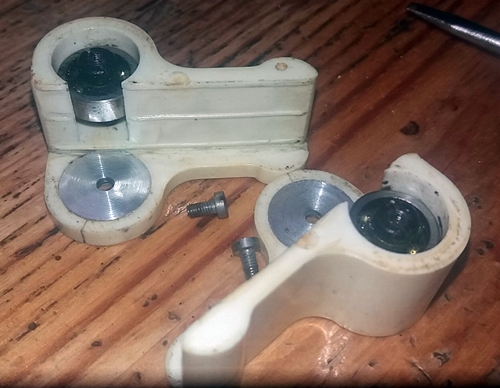

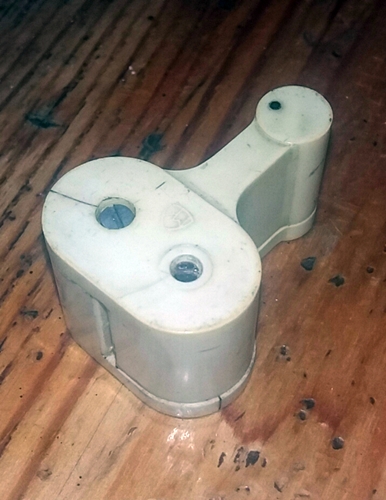

Как и обещал, кишки резака 16мм кинопленки:)
Резаку 25-28 лет, работает по сей день:)
Кстати в нем уже реализована плавная настройка:)
