Полуавтоматический спайщик прутка

[ahelper]


Приветствую всех.
Немного предыстории:
Как только в доме появился принтер, в голове стала витать мысль. Что пока научусь пользоваться им, разорюсь на покупке прутка. А ведь семейный бюджет (ЖАБА) неохотно располагает к взрослому баловству. Баловство, это то, что не приносит доход, а время отнимает. В простонародье Хобби.
Пролистав кучу информации в просторах интернета, решил попробовать получать пруток по технологии PetPull с соседней темы. Все получилось, и появился станок по получению прутка из PET бутылок. Теперь бюджет спокоен, и за долгие годы ни копейки не ушло на пруток.
Далее возник вопрос, а как спаивать эти куски прутка по 5 - 10 метров и наматывать на катушку? Разные варианты и версии НЕ всегда оказывались рабочие, и мне подошел вариант спаивания тефлоном с быстрым охлаждением на элементе пельтье. Но и в нем есть свои недостатки.
А в тоже время в соседних темах усиленно обсуждались варианты альтернативной спайки. И Владимир выложил на всеобщее обозрение рабочую версию своего спайщика. Чем очень благодарен ему за выложенные исходники, которые тоже можно найти в соседней теме форума.
Теперь сама суть темы:

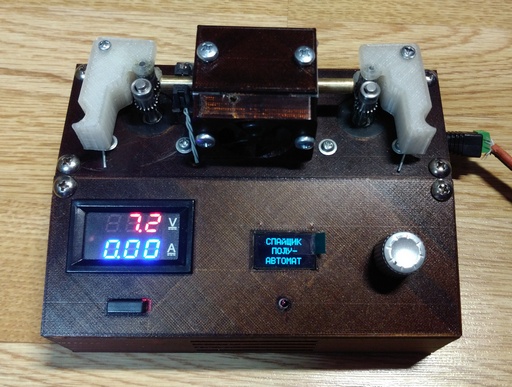

Не долго думая, но долго реализовывая, наконец то собрал и отладил свою версию спайщика. Принципиальным отличием данного устройства от устройства Владимира является зона спайки и охлаждения. Что повлекло за собой некоторое отличие электрической схемы, полностью перерисованного корпуса. И полная модификация и оптимизация прошивки. Не все так легко дается как кажется, о проблемах спаивания можно посмотреть здесь.
На данный момент существует версия "МАКСИ".

Спойлер Версия "МАКСИ" Вид, плата, схема, блок схема.

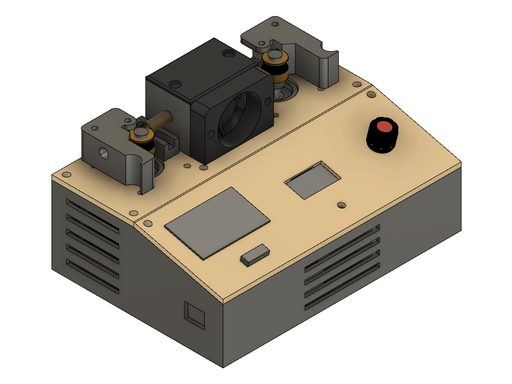

Spayshik_2 v64.png (111.39 КБ) 53884 просмотра


Схема спайщика

Схема спайщика.zip

(98.71 КБ) 1331 скачивание

Блок схема

Блок-схема спайщика.zip

(324.69 КБ) 1072 скачивания

Схема в LAY от Дмитрия

спайщик (2).zip

(37.85 КБ) 922 скачивания

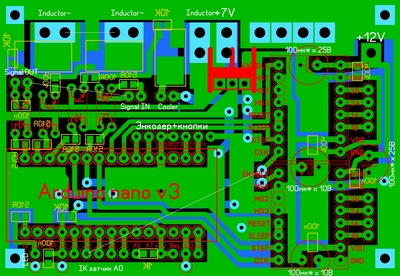

Плата, аналог CNC Shild V4

В данной версии платы разводились мной, для компактности размеров и впихивания не впихуемого.

Спойлер Комплектующие версии "МАКСИ"

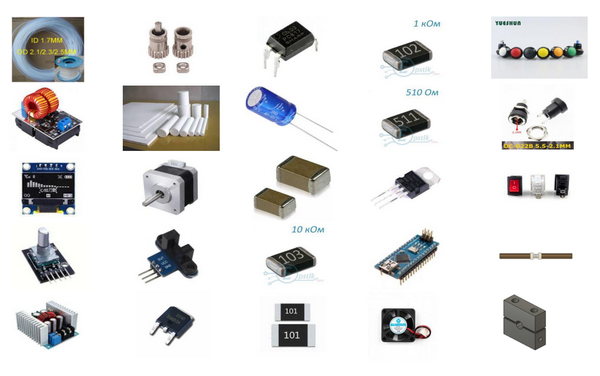

Список 2.png (185.43 КБ) 53448 просмотров

Список комплектующих для заказа, если плату управления будете паять сами. С примерными ссылками.

Комплектующие для пайки самостоятельно 10.03.21.zip

(264.9 КБ) 1346 скачиваний

Список комплектующих полностью из готовых китайских плат.

КИТ набор 18.07.22.zip

(316.98 КБ) 1858 скачиваний

Спойлер Токарные работы. Блок охлаждения и трубки.

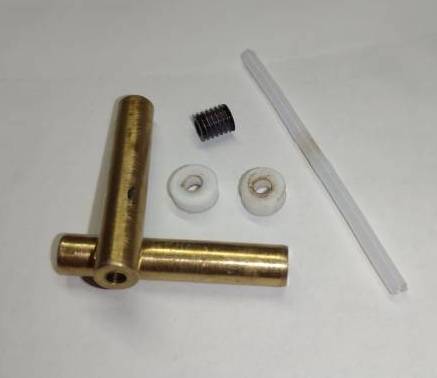

Трубка спайки и охлаждения


Фторопластовый стержень или пластина, для колечек 6х3мм


Трубку латунную делал из вилки ССИ-024 (ССИ-025)


Trubka_Drawing v4.zip

(95.04 КБ) 792 скачивания

Блок охлаждения

Kubik Drawing v6.zip

(67.82 КБ) 697 скачиваний

Ознакомление с токарными работами

Делаем трубки.zip

(1.86 МБ) 1021 скачивание

Делаем кубик.zip

(1.04 МБ) 847 скачиваний

Делаем колечки.zip

(894.39 КБ) 805 скачиваний

Спойлер Инструкции по сборке

Установка индуктора.zip

(413.27 КБ) 951 скачивание

Установка ИК датчика.zip

(525.79 КБ) 876 скачиваний

Установка Рычагов и Пружин.zip

(314.3 КБ) 768 скачиваний

Сборка схемы.zip

(887.79 КБ) 1084 скачивания

Спойлер Видео по сборке

Прошивка hex-файла в Ардуино НАНО
Сборка спайщика часть 1 Комплектующие
Сборка спайщика часть 2 Кубики и индуктор
Сборка спайщика часть 3 Ключ управления
Сборка спайщика часть 4 Передняя панель и ИК датчик
Сборка спайщика часть 5 Рычаги и пружины
Сборка спайщика часть 6 Трубки и механика
Сборка спайщика часть 7 Сборка и настройка 1
Сборка спайщика часть 8 Сборка и настройка 2

Канал на Дзен https://zen.yandex.ru/id/62332a66487c14547178ebe4

Спойлер Файлы для печати

Файлы для печати, если плату управления будете паять сами.

Файлы_STL_Original.zip

(418.93 КБ) 944 скачивания

Файлы для печати, если паять полностью из готовых китайских плат.

Файлы_STL_China_31.01.22.zip

(1.03 МБ) 903 скачивания

Спойлер Файлы для прошивки

File Uploads.zip

(3.99 МБ) 1022 скачивания

Добавлены версии прошивки.
Spaishik_Original.ino.hex - версия для самостоятельно изготовленной платы по схеме в LAY.
Spaishik_CNC_shild.ino.hex - старая версия, с управлением от внешнего намотчика, для CNC шилда.
Spaishik_V5_3M_RU.ino.hex - новая версия, для намотчика от спайщика, для CNC шилда.
Spaishik_V5_3M_EN.ino.hex - тоже самое, только английская версия, для CNC шилда.
ВНИМАНИЕ! При переходе на новую версию потребуется ввод нового кода. А так же при переходе с новой версии на старую.
Две версии загрузчика hex файлов. Скорость COM порта зависит от платы, 56700 или 115200.
Для получения кода обращаться в личку на форуме или в Tелеграм https://t.me/ahelper1

Видео: Прошивка hex-файла в Ардуино НАНО

Для получения кода (только после просмотра видео "Прошивка hex-файла в Ардуино НАНО"), обращаться в личку на форуме или в Tелеграм https://t.me/ahelper1

Хочу предупредить желающих повторить, что минимальные затраты на данный момент (придется потратится), на комплектующие версии "МАКСИ" > 5000р. Это без учета материалов для печати. Мною уже потрачено больше общей суммы, и поэтому я не мог бросить проект и не довести его до логического конца.

Спойлер КИТ набор и оценка затрат на спайщик

КИТ набор 18.07.22.zip

(316.98 КБ) 1858 скачиваний

Спасибо тестерам товарищам в подготовке списка данной темы.

[akum]

Здравствуйте, спасибо за то что поделись разработкой, хочу повторить версию макси, подскажите или дайте ссылку на параметры свч индуктора.

[ahelper]

Здравствуйте, спасибо за то что поделись разработкой, хочу повторить версию макси, подскажите или дайте ссылку на параметры свч индуктора.

На данный момент небольшой группой энтузиастов будут собираться разные версии в онлайн режиме. По мере подготовки и сборки будет дополняться форум. Планируется несколько вариантов сборки. Полностью самому паять, частично паять, все на китайских комплектующих. Если хотите стать таким энтузиастом пишите в личку в телегу для уточнения нюансов. Если нет, ждите дополнений форума.

[live15]

Кстати, очень классная идея с индукционным нагревом! Спасибо. До этого грел нихромом.

Собрал индукционник на упрощенном ZVS драйвере, мощность не очень большая, но греет ровно там где надо. Правда люминий не греет, нужно вытачивать канал для прутка из стали.
Зато индукционка мне стоила 0 рублей и DC/DC преобразователь тоже не нужен. Т.е. можно еще удешевить сварку.

На днях переточу канал и тоже соберу станочек.

[ahelper]

DC/DC преобразователь тоже не нужен. Т.е. можно еще удешевить сварку.

Тоже начинал с этого, но когда мосфеты начали гореть как семечки (токи большие и напряжение импульсов в 2 раза выше питающего) и время нагрева менее 3 секунд. Тогда и пришел к DC-DC преобразователю.

[live15]

напряжение импульсов в 2 раза выше питающего

В три раза ) Точнее в 3,14
Но я питаю станок от АТХ БП от компа, а там есть 5В с хорошим током. Вот этих 5В вполне хватает, чтоб раскалить спайщик.

[kobzzon]

А ценовая политика на ПО какой подразумевается? И есть ли тематический канал в телеге?

[ahelper]

А ценовая политика на ПО какой подразумевается? И есть ли тематический канал в телеге?

Пока все открыто, кроме исходников. ПО будет доступно для скачивания, но с ограничением, в одни руки один код. Канал есть для "тестеров первопроходцев", первые наработки уже есть. Шапка (инструкции) наполняются по мере поступления товаров с Китая и сборки. Для тех, у кого возникнут проблемы с токаркой, планирую организовать необходимые КИТ наборы. Кому, что нужно, а остальное сами закупят.

[alexandr va]

Добрый день.
Можно ли будет заказать отдельно блок нагрева и охлаждения в сборе ?

[ahelper]

Добрый день.
Можно ли будет заказать отдельно блок нагрева и охлаждения в сборе ?

Возможно. С такими вопросами обращайтесь в личку.

[RFSlab]

Собрал наконец то спайщик. Спаял уже 3 катушки прутка.

[vinter21]

Схему сборки где посмотреть можно?

[ahelper]

В шапке, Спойлер Версия "МАКСИ" Вид, плата, схема, блок схема.

[ligor73]

Собрал наконец то спайщик. Спаял уже 3 катушки прутка.

Здравствуйте. Я смотрю вы не стали блок из аллюминия делать, а справа увеличили тубку охлаждения?
Можно справа сфоткать?

[ahelper]

Собрал наконец то спайщик. Спаял уже 3 катушки прутка.

Здравствуйте. Я смотрю вы не стали блок из аллюминия делать, а справа увеличили тубку охлаждения?
Можно справа сфоткать?

Нет, там не увеличение, а иное технологическое решение.
