PetPull - cтанок для производства филамента из PET бутылок

[Zneipas]

А5-gnd

[KosMos]

На плате версии 1.4 есть возможность изменять контрастность дисплея? Слабочитаемо. Может дорожку какую-то перерезать да резистор подстроечный вкорячить? Или есть более гуманные способы?

[Zneipas]

Последнее нижнее меню регулирует контраст дисплея.

[TurboJoke]

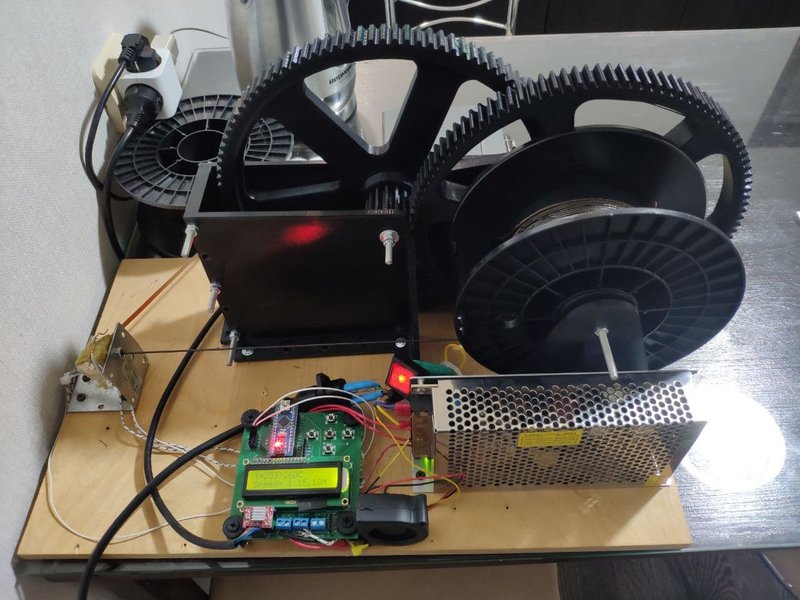

Собрал свой вариант "лабораторной работы" (как ее назвала моя жена). Хотелось, чтобы катушка была съемная. Получилось довольно неплохо. Усилие такой редуктор дает очень большое, но скорость маленькую. Заодно потренировался в сверлении болтов. Получилось с первого раза, что удивительно. С помощью тонкой борфрезы с али удалось сделать очень плавный "заход" в отверстие болта. За счет этого лента сворачивается в плотный, почти сплошной пруток. Для прутка использую ПЭТ-кеги, т.к. их не надо отмывать от этикеток, их много, они не с помойки (бутылок у меня дома бывает очень мало), они все одинаковой толщины и с них выходит очень длинная лента. Ну и опыт моделирования получил - это отдельное удовольствие. Хотя модель и вышла очень кривая.

Спасибо товарищу Zneipas, за проект вцелом и плату в частности.

[godm81]

Помогите, пожалуйста!
Не могу справиться с управлением контроллера. Первый раз собрал схему на макетной плате, но сразу не правильно заработало меню, при нажатии на кнопку переключалось как попало (кнопка вниз могла и уменьшать и увеличивать значения) или вообще никак, понять куда переходит по меню не возможно. Подумал, что все дело в наводках или плохих контактах, решил заказать плату, новые кнопки, SMD компоненты. Когда все спаял результат остался прежним, меню отказывается работать.
Подскажите в чем может быть причина.
Может сама Arduino глючить?
Питание менял, экран менял, прошивку последнюю V2.3 установил,отключил все кроме экрана. Остались из старых компонентов только Arduino, LM7805 и конденсаторы на 220 и 470
Напряжения на контрольных точках отличаются от указанных на несколько сотых вольта
напряжение между А0 и GND
не нажаты кнопки = 0
нажата вверх = 3,86
нажата центр = 2,18
нажата влево = 2,95
нажата вправо= 1,47
нажата вниз = 0,77
причем при нажатии кнопок эти напряжения не сразу такие, а после удержание 1 сек устанавливаются, до этого возрастая ступенькой из одног-двух значений.

Все впаянные в область кнопок SMD номиналом 4.7 на схеме имеют сопротивление 3.9 - 4.0.

[VladPP]

Подскажите пожалуйста чего не так делаю? - напечатал усиленный редуктор Роберта, перешился, подскажите как правильно переключать виды редуктора? - в меню, где контрастность кнопкой " подтверждения" выбирается вид редуктора, но скорость двигателя не меняется, т.есть на "родном редукторе на первой скорости приемная катушка делает один оборот за 1 минуту, 38 секунд ( +-) на усиленном редукторе один оборот, за 7 минут 25 секунд (+-) , и эта скорость не хочет меняться от выбранного редуктора в меню контрастность.

[Zneipas]

Все верно. При смене типа редуктора меняется только подсчет скорости и метража. Больше менять то и нечего. Остаётся только добавить скорости протяжки до 2.5мм/сек. Посмотрите, скорости по умолчанию на классическом редукторе и усиленном отличаются.

[VladPP]

Остаётся только добавить скорости протяжки до 2.5мм/сек.

Спасибо, теперь дошло.

[Zneipas]

https://docs.google.com/document/d/1Ose ... sp=sharing начал описание пунктов меню.

[moct05]

https://docs.google.com/document/d/1Ose ... sp=sharing начал описание пунктов меню.

Я бы добавил реккомендуемые параметры настройки для каждого пункта, где это возможно.

[MakarcQ100]

Здравствуйте! Нашел у себя старую материнку и на ней оказались нужные мне mosfet'ы (76121p) с logic level, но вот они не подходят по одному параметру (<20mOhm) их значение 0.021Ом. Я в этом не сильно разбираюсь, поэтому хотел бы спросить. Перевышение данного параметра сильно критично?

[Shaman555]

Перевышение данного параметра сильно критично?

Не очень. Можно ставить. Будут работать.

[godm81]

У меня вопрос к участникам, в первую очередь к Zneipas. Как организована подача прутка на принтер? Со стандартной катушки он сматывается сам, как его там удержать?

Я просто намотал пару оборотов черной тряпочной изоленты (она немного липкая на верхней стороне) на держатель и использую катушку от закончившегося филамента. Много пока не наматывал, но от пяти литровой держит, не разматывается

[mekong]

В volkano центр отверстия для сопла смещен и стенка очень тонкая получиться (если вообще не сойдет на нет) если расшалупливать ее сверлом на 8. Это критично?
У меня volkano не той системы?

[fyntik25]

Я просто намотал пару оборотов черной тряпочной изоленты (она немного липкая на верхней стороне) на держатель и использую катушку от закончившегося филамента. Много пока не наматывал, но от пяти литровой держит, не разматывается

А если вот такой держатель https://www.thingiverse.com/thing:3338467 с перемоткой распечатать? По идее пруток должен перестать разматываться. Но если честно, то я не до конца понял как это работает.
