Обсуждение сварщика из темы PetPull

[Robert Sa]

ентиляторы работают до снижения температуры до 60 градусов, но вытягивать пруток можно после 10 секунд, успевает охладиться.
Вставка описана в тексте.

Спасибо за инфу!!!

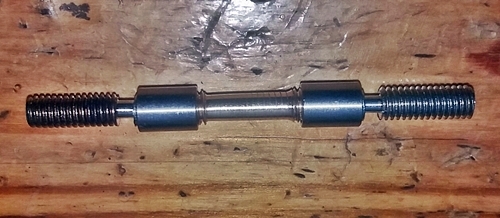

на 55 странице я выложил свой вариант, пока не доделал, но по сути практически одно и тоже.
Отличия:
1. внутри медной и бронзовой трубки нет тефлона

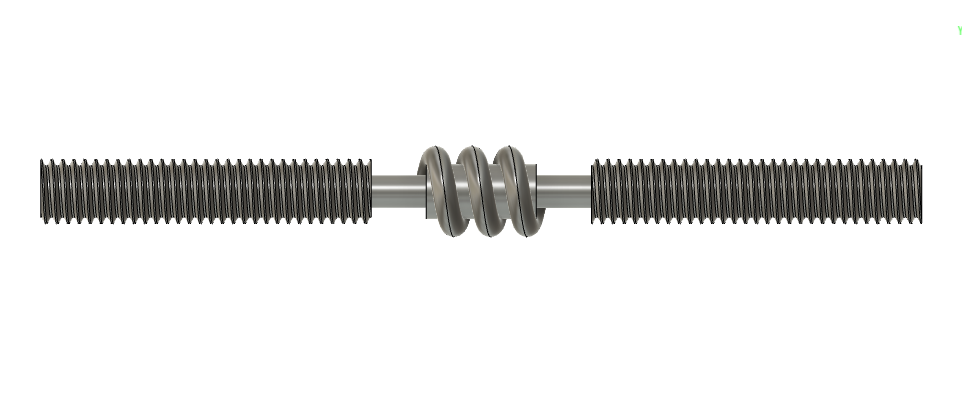

2. нагревателей будет 2 с носиками которы сближаются и отходят по команде G-code, согреваются точечно трубку в которой нить
3.вентов обдува 3 шт где 2шт идут на 2 торцевых радиатора для охлаждения термобарьеров, дуют всегда, 1шт из 3-х вентов включается/выкл по команде G-code и охлаждает центральную часть медной трубки
4. механизм сближение, подачи и сматывания двух концов филамента итд в трубке пока разработке и тоже будет работать с G-code

[ahelper]

Трубка рассверлена до 2.5мм, в нее вставлена трубка 1.7/2.5мм.

А что, такая трубка есть? Где брал, поделись!

[skw]

Трубка рассверлена до 2.5мм, в нее вставлена трубка 1.7/2.5мм.

А что, такая трубка есть? Где брал, поделись!

https://www.ebay.com/itm/2M-PTFE-F4-Tub ... 2749.l2649

[Robert Sa]

занимательный, быстрый, узкий по зоне нагрева нагреватель для сварщика. Вот бы его оцифровать и пустить под контроль...исключить почти все ручные операции...
https://youtu.be/w77ebkUZszc

[Rubistar]

занимательный, быстрый, узкий по зоне нагрева нагреватель для сварщика. Вот бы его оцифровать

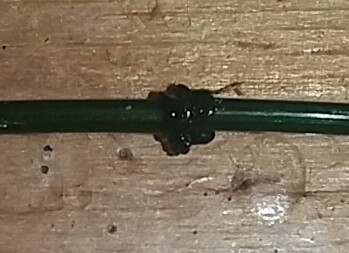

где то в этой ветке форума было обсуждение этой технологии, где было указано, что автор честно признался что спайка пэт пластика хрупкая на излом. Остальной пластик вроде этим не страдает.

[Robert Sa]

Охотно верю, там все на глаз и охлаждение не ясное, мне нравится сам нагреватель, его принцип и то что нить выходит.

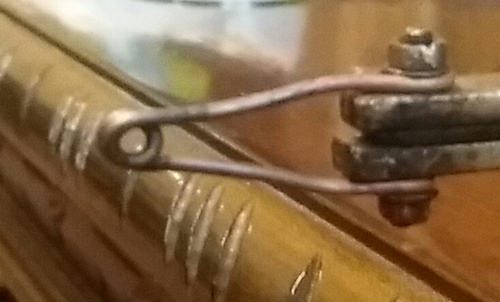

Ша первым делом,попробую переделать паяльник минутку и посмотрю на время разогрева на 1 петле из меди.

[Rubistar]

Охотно верю, там все на глаз и охлаждение не ясное, мне нравится сам нагреватель, его принцип и то что нить выходит.

в принципе если сделать хотябы окончания этих щипцов из алюмия, а лучше меди то может ситуация улучшится. У деревяшки теплопроводность никакая и поэтому ПЭТ не успевает быстро остывать.

[Robert Sa]

диаметр медного провода в паяльнике 1,72, а отверстия 2мм
время разогрева около 3 сек, а время плавления такого узкого участка ПЭТ 1,5сек
т.е. длительность нахождение полимера в медной петле минутного паяльника 1,5сек
Остается успеть:)) ввести зону в латунь трубку из двух половинок для охлаждения.

[Robert Sa]

нужна всего 1 кнопка:))) запсука, все остальное должно пойти на автомате до подстройки торца в зону обогрева:)))
Видимо нужен двигающийся концевик на ИК, заходит в зону обогрева и ждет последний торец, а до этого в зоне обогрева само колечко... надо думать как обойти вопрос полумесяца в нагревателе, его не должно быть. Видимо надо смещать колечко в право, дать место для входа ИК концевика и запустить намотчик с удержанием филамента в зоне ИК датчика. Автомат не игрушечный, настоящий:)))
короче робот манипулятор ))

[Robert Sa]

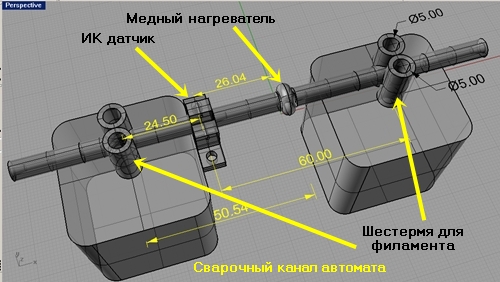

начал моделирование канала сварки для автомата:)

[Robert Sa]

Расскажу как я себе представляю работу автомата.
1.С левой стороны у нас вход в металлическую трубку с внутренним диаметром отверстия 2мм.Т.е.в любом случае она пропустит через себя нить.
2.Когда нить упирается в шестерёнку филамента . Нажимаем кнопку "пуск" 1 раз ШД с лева начинает протаскивать весь филамент( всю ее длину, которая у нас получилась по всему каналу до того как не прервется ИК датчик дважды:(Это нужно для чего до того чтобы понять что там есть филамент и включить второй двигатель справа )
3. Филамент останавливается у датчика и начинается медленное движение на 26мм вперед.
4. Филамент останавливается прямо по середине нагревателя, ждет пока нажму кнопку "пуск" второй раз.
5. Нажатие пуск второй раз толкнет второй кусок филамента из первого двигателя в канал и проходит до нагревателя ровно в торец ждущей нити.
6. Срабатывает нагреватель на 3- 5 секунд ( отключение управляется таймером) , ШД начинают медленно приближать торцы двух кусков филамента, на 1,5мм
7. Филамент после сварки поступает в вставку из скажем дерева которая справа от нагревателя (длина 10мм) он надевается на латунную трубку правого двигателя по входу
8. Горячая часть сваренного стыка заходит в латунную трубку ШД ( она будет с обдувом от аквариумного компрессора, и он тоже будет включаться в данной фазе работы автомата)
9.Сразу же вместе с обдувом срабатывают оба ШД и начинают с левой стороны толкать в правую сторону. Оба ШД будут на разных драйверах с одним и тем же степ/дир.
10. Длина сваренного бублика/узла будет где-то в 3 мм в длину максимум и диаметром в 1,8мм, а то и меньше.
11. через секунд 5-10 ШД начинают сматывать сваренный второй конец на большой скорости до срабатывания датчика и установки торца филамента в зону сварки
12. аппарат ждет повторения цикла

[ahelper]

Остается успеть:)) ввести зону в латунь трубку из двух половинок для охлаждения.

Пробовал нечто подобное, пластик быстро остывает и не всегда в отверстие хочет лезть.
А если использовать такую трубку с вставленной тефлоновой трубкой 2,5/1,75.


Остудить будет легче, чем кубик. И нагрев только в момент спайки, останется время нагрева подобрать. И шов почти идеален в замкнутом пространстве получается.

PS. Попугаев своих имел ввиду. Но ваше уточнение, теперь мне покоя не дает. Какая у меня реальная температура...

[Robert Sa]

Пробовал нечто подобное, пластик быстро остывает и не всегда в отверстие хочет лезть.

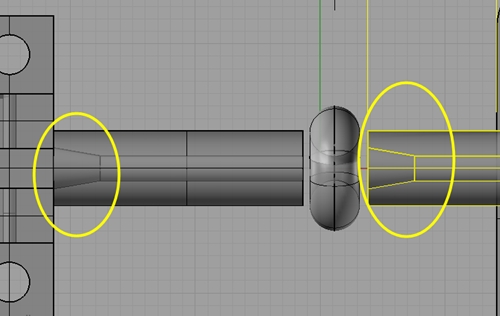

Если посмотреть внимательно, в моей конструкции предусмотрен конус на входе каждой латунной и др.трубок
по данной причине сварочный нагреватель не имеет никакой связи с трубками и каналом, Основное остывание производит только когда нить входит в трубку с обдувом

[Robert Sa]

состав автомата сварки:
1. 2 ШД на 1,5А,
2. 4 шестерни для филамента с блока,о подшипников для паразитов
3. 1 или 2 оптоконцевика ( обязательно оптика),
4. паяльник 220w минутка 1шт.
5. 1шт реле 12в, 5А/220в,
6. 2 шт драйвера А4988
7. кнопка пуска ( НО) 1 шт.
8.медная, оголенная,не луженная, одножильная проволока диаметром 1,72мм - 15 см.
9. БП 12в 5А от ПК 1 шт.
10. Адруино Uno 1шт,
11. GBRL шина для ЧПУ - 1шт. USB качественный шнур с фильтрами - 1шт
12. аквариумный компрессор, любой 1шт
продолжение следует по СТЛ файлам, в разработке.
Код будет закрытым, HEX.

[Robert Sa]

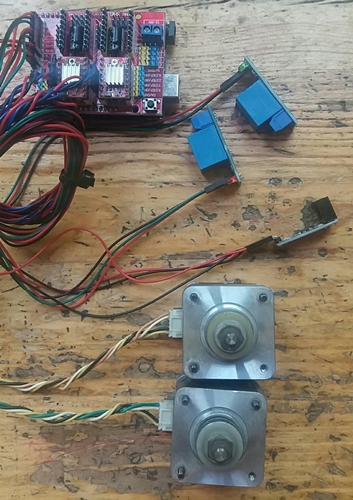

мозги автомата по сварке:))
