VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

https://3deshnik.ru/forum/viewtopic.php?f=37&t=1127

Страница 1 из 7

VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 01 окт 2020, 13:38
vladimirV

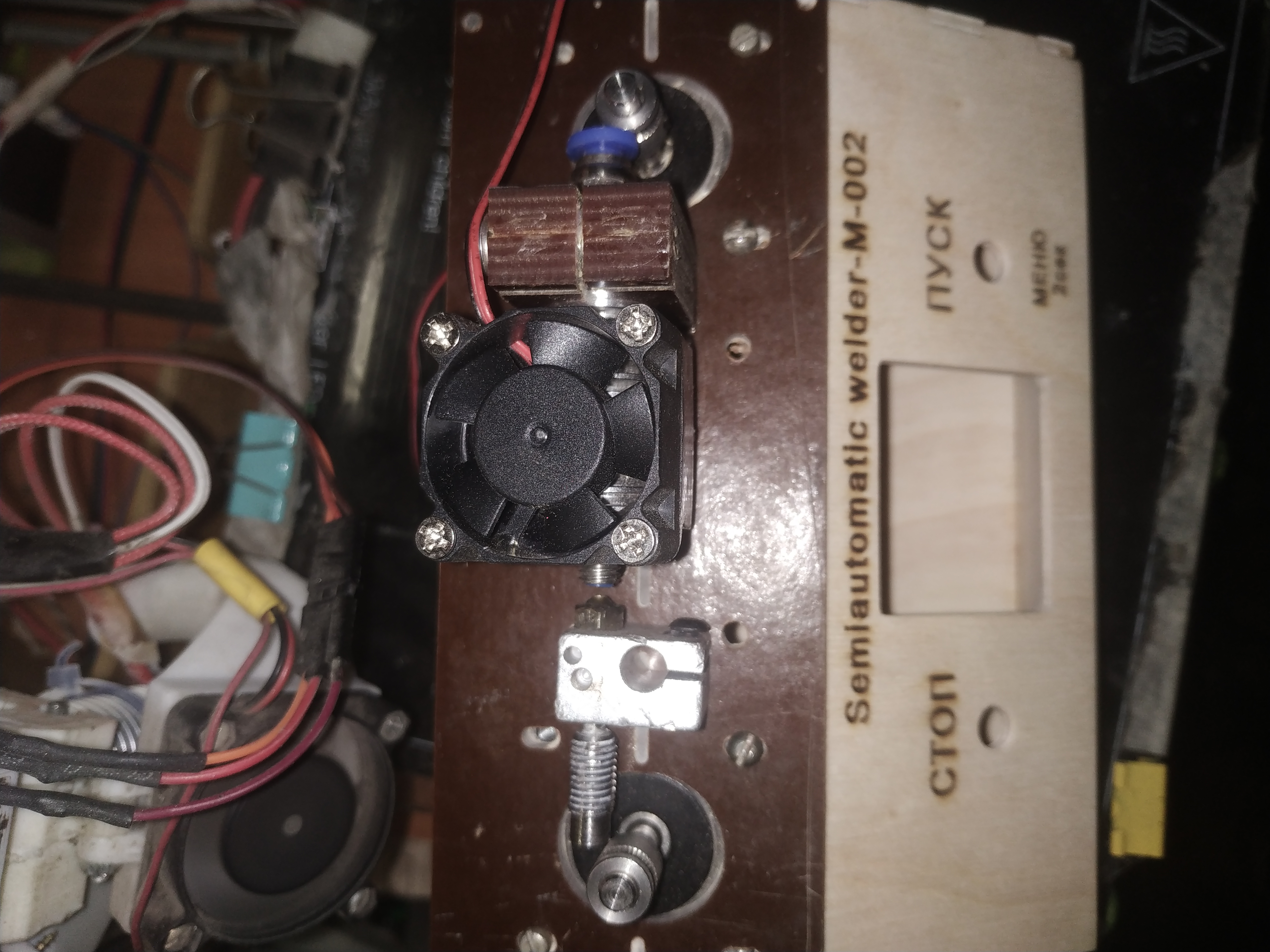

VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002».
Модернизированная модель экспериментального спайщика https://youtu.be/aO49O1MXhdE
https://youtu.be/fEW-IORJ_Qw
Что изменено:
установлены более мощные шаговые двигателя;
модернизированы подающие шестерни (сделаны проточки, для лучшего сцепления с филаментом;
Спойлер
приводная шестерня.JPG
шестерня V.png
шестерня V.png (248.28 КБ) 17169 просмотров
прижимные ролики, заменены на подшипники;
изменена программа;
добавлена (в меню) возможность выбора длины (сближение) сварочного шва;
В скетче, теперь видно, где и что менять (шаги и т.д) под свою конструкцию;
Спойлер
Технические характеристики:
Пайка всех видов филамента, + пайка самодельного ПЭТ филамента из бутылок;
Питание: 12-24 вольта, установлен модуль стабилизации 5А;
Мощность: 1,5А;
Выбор в меню: времени работы нагревателя в секундах;
времени работы охлаждения в секундах;
размера длины шва (сближение) в мм.;
Индикация режимов работы на дисплее;
Обдув радиатора охлаждения сваренного филамента и обдув нагревателя;
Спойлер
отражатель воздуха-1.JPG
отражатель воздуха-2.JPG
Микроконтроллер:Nano 328, 5v, 16МГц.;
Дисплей; Nokia 5110;
Двигателя: Nema 17 42x42x22 мм 12 в 1 А 16 Н. 1,8 градусов. 200 шагов/об.;
Драйвера: А4988 (TMC2208). с установленным дроблением шага 1/16;
Датчик: модуль FC-03 LM393 c ИК-оптопарой;
Индикатор: зеленый светодиод, сигнализирующий о готовности приема филамента;
Для облегчения повтора модели, используются комплектующие детали от 3D принтера.
Алгоритм работы спайщика:
Спойлер
1. включается спайщик – подается команда «включение». На дисплее надпись: « Спайщик полуавтомат » (на английском).
2. При необходимости, заходим в меню. Нажимаем кнопку «пуск» на энкодере и удерживаем 2 секунды. На дисплее надпись: « нагреватель и значение в секундах ». Вращением кнопки выбираем необходимое значение, для длительности работы нагревателя. Кратковременное нажатие на кнопку – переход к настройке охлаждения. На дисплее надпись: « охлаждение и значение в секундах ». Вращением кнопки выбираем необходимое значение, для длительности работы вентилятора (насоса, при водяном охлаждении).
Кратковременное нажатие на кнопку – переход к настройке выбора длины шва спайки. На дисплее надпись: « длина шва в мм. ». Вращением кнопки выбираем необходимое значение, для выбора длины сварочного шва (сближение).
Все, настройка закончена и сохранена в памяти. Нажимаем кнопку «пуск» на энкодере и удерживаем 2 секунды. Переходим в рабочий режим.
3. Нажимаем кнопку «пуск» - Запускаются оба двигателя на больших оборотах. На дисплее надпись: « жду 1 филамент » и загорается зеленый светодиод. Вставляем 1 пруток. Идет протяжка. Включается ИК датчик. Как только 1 пруток выйдет из зоны ИК датчика – ИК датчик отключится.
4. Сигнал отключение ИК датчика включает команду «установка 1 прутка». Запускается 2 двигатель на малых оборотах, с заданным количеством шагов, необходимых для протяжки 1 прутка в зону нагревателя. После выполнения заданных шагов двигатель остановится.
5. Сигнал остановки 2 двигателя, включает команду «протяжка 2 прутка». На дисплее надпись: « жду 2 филамент » и загорается зеленый светодиод. Запускается 1 двигатель на малых оборотах. Вставляем 2 пруток. Как только 2 пруток войдет в зону ИК датчика – ИК датчик включится.
6. Сигнал включения ИК датчика, включает команду «установка 2 прутка». Запускается 1 двигатель на малых оборотах, с заданным количеством шагов, необходимых для протяжки 2 прутка в зону нагревателя. После выполнения заданных шагов, 1 двигатель остановится.
7. Сигнал остановки 1 двигателя, включает команду «пайка». На дисплее надпись: « нагреватель и заданное значение в секундах ». Включается нагреватель. По окончанию отсчета времени, нагреватель выключится.
8. Сигнал отключения нагревателя, включает команду «стыковка». Запускается 1 двигатель на малых оборотах, с заданным количеством шагов, необходимых для протяжки 2 прутка для стыковки прутков. После выполнения заданных шагов, 1 двигатель остановится.
9. Включается команда «смещение к холодильнику». Запускаются оба двигателя на малых оборотах, с заданным количеством шагов, необходимых для протяжки 1 и 2 прутка в зону охлаждения. После выполнения заданных шагов, 1 и 2 двигателя остановится.
10. Сигнал остановки 1и 2 двигателя, включают команду «холодильник». На дисплее надпись:
« охлаждение и значение в секундах ». Включается вентилятор (насос, при водяном охлаждении). . По окончанию отсчета времени, вентилятор (насос, при водяном охлаждении) выключится.
Процесс окончен!
11. Сигнал отключения охлаждения, включает команду №1. Начинают выполнятся задания этой команды. И т.д. – все начинается по кругу.
Для снятия прутка – нажимаем кнопку «стоп» и «пуск». Включатся оба двигателя и освободят пруток. Далее нажимаем кнопку «стоп» и включится команда ждущего режима.
(обновлен):
Semiautomatic_welder-5110-Long.rar
(553.64 КБ) 843 скачивания

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic.welder-M-002

Добавлено: 01 окт 2020, 13:38
vladimirV
Электрочасть:
Спойлер
Semiautomatic.welder-M-002. эл.схема..PNG
Semiautomatic.welder-M-002. монтажная схема.jpg
На драйверах ШД, подбираем ток. Подстроечными резисторами (на драйверах), выставляем напряжения 0,75 вольт(на среднем выводе резисторов).
Комплектующие:
Спойлер
Модели stl.rar
(709.09 КБ) 597 скачиваний
Обновлено: раздвинуты двигателя на 5мм.

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic.welder-M-002

Добавлено: 01 окт 2020, 13:38
vladimirV
Semiautomatic.welder-M-002 Текст.rar
(9.88 МБ) 610 скачиваний
Сборка:
Все должно быть отцентрировано! Филамент (без прижима), должен легко передвигаться по общему каналу. Ни каких изгибов филамента, быть не должно!
Все размеры, по высоте и расстоянию, можете делать свои. На количество шагов ЩД, влияют только расстояние между ИК датчиком и нагревателем, между нагревателем и холодильником. В программе, есть возможность ставить свои значения.
Спойлер
конус в тефлоновой трубке.png
конус в тефлоновой трубке.png (81.25 КБ) 17165 просмотров
зазор, при спайке.png
Нагреватель:
Спираль 20-25 витков, нихромом, из обычной спирали Ø 0,29мм. (на скрепку надевается или наматывается тепло изолятор (18-20мм) и ведется намотка с зазором между витками. Затем, сгибается петля, на прутке Ø3мм и обжигается, для удаления горючих материалов). Подстроечным резистором подбираем напряжение на нагревателе. В моем случае, 5-6 вольт, но так, чтобы спираль не покраснела.
Спойлер
изготовление нагревателя.JPG

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 03 окт 2020, 06:43
vladimirV
Подключение ШД и ИК датчика:
Спойлер
Подключение энкодера:
Спойлер

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 03 окт 2020, 10:33
ahelper
Приветствую.
Очень интересен код программы получился. Спасибо, что поделились. Это Flprog такое делает?
Использование пинов D0 и D1 не влияет на дальнейшую работу (перепрошивку) ардуинки? Никогда не использовал их, только как сериал.

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 03 окт 2020, 12:00
vladimirV
Программа создана в FLProg. Использовать аналоговые входы -как цифровые можно все, кроме А6 и А7. На перепрошивку, это не влияет.

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 03 окт 2020, 19:20
konoev
Можете подробней описать или "сфотать". Установленный фотодатчик.
Спасибо

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 03 окт 2020, 19:57
konoev
Резал плиту по вашей STL-ке, но почемуто двиги слишком близко стоят. Нужно растягивать их ближе к краю
Спойлер
Просто с одной стороны фитинг с другой стороны термобарьер упираются в ведущую шестерню :D

Пока непонял как разместить фотодатчик и алюминиевый блок.
Ну и сам нагреватель - там тефлон должен в него входить или нет?

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 03 окт 2020, 20:51
vladimirV
konoev писал(а): ↑
03 окт 2020, 19:57
 Резал плиту по вашей STL-ке, но почемуто двиги слишком близко стоят. Нужно растягивать их ближе к краю
Делайте по своим размерам. У меня, стальная трубка в холодильнике, короткая (на 5мм.). Обновил файлы модели* раздвинул двигателя.
konoev писал(а): ↑
03 окт 2020, 19:20
 Можете подробней описать или "сфотать". Установленный фотодатчик.
Спойлер
konoev писал(а): ↑
03 окт 2020, 19:57
 Ну и сам нагреватель - там тефлон должен в него входить или нет?
Тефлон не входит в нагреватель! Одна тефлоновая трубка стоит в подающей, стальной трубке (до сопла) На ней же стоит ИК датчик и просверлено отверстие Ø 0,5мм. Вторая стоит в радиаторе холодильника (от начала до фитинга). На входах в тефлоне, скальпелем вырезан конус.
Для предотвращения перегрева сопла, сточить носик и просверлить отверстие Ø 2мм. Это дает, еще дополнительные миллиметры.
Спойлер
Зона спайки:
Спойлер
зона спайки.png

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 06 окт 2020, 17:45
konoev
А какие подшипники используются для прижима филамента к шестерне?

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 06 окт 2020, 18:41
vladimirV
Я, поставил 5х13х4.

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 06 окт 2020, 19:17
konoev
vladimirV писал(а): ↑
06 окт 2020, 18:41
 Я, поставил 12х5х8.
вы можете марку написать...немогу найти такой в инете....

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 07 окт 2020, 05:17
vladimirV
В спешке написал не тот размер. 5х13х4 695ZZ.
Если используете рычаги из вложенных stl, то надо в верху просверлить (расширить) отверстие на Ø5. А в низу нарезать резьбу на М5.
Спойлер

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 13 окт 2020, 11:32
konoev
.... Ждём вариант с дисплеем 1602.
Готов тестить, если у вас нет такого.
Спасибо за ранее :D

Re: VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

Добавлено: 13 окт 2020, 15:20
vladimirV
Вариант спайщика с дисплеем LCD 1602, подключение по I2C.
Semiautomatic welder-M-HD22-1602-003
спайщик-1602 с I2C.jpg
Спойлер
эл. схема 1602.PNG
В плате уже предусмотрен разъем подключения дисплея. Поэтому, ничего переделывать не надо. Просто, убираете Nokia 5110 и в другой разъем подключаете LCD 1602. Устанавливаете новую программу и работаете. (обновлен):
Semiautomatic_welder-1602-Long.rar
(219.7 КБ) 551 скачивание
Если, у Вас на дисплее другой адрес ( в программе стоит – 27), то изменяете его в скетче на свой:
Спойлер
изменение адреса.PNG
изменение адреса.PNG (38.9 КБ) 16801 просмотр
:)
