А!!! Троблема!!! (Отвечаем на вопросы новичков)

[Razer]

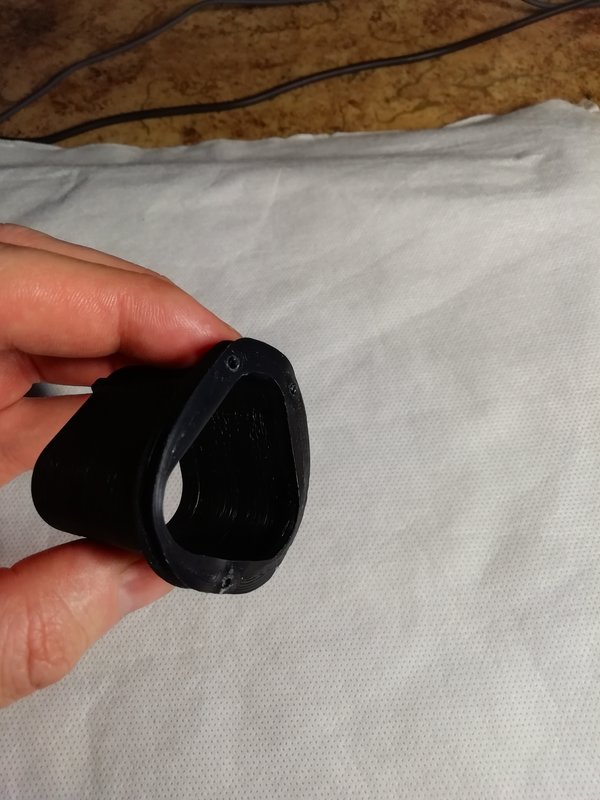

Дно, которое сильно усело, что из себя представляет? С каким заполнением?

Фотку прилагаю. Заполнение 100%.Обдув отключён, с ним от стола отрывает

[koluna]

Фото этой детали - без обдува? Таки у Вас другая проблема... ее надо решить сначала! Адгезия к столу плохая!!!
Смотрите, края поотрывало от стола будь здоров: пластик загибается вверх при этом, уходит вверх и к центру детали и поэтому стенка получается неровная, вогнутая!!! А усадка это дело усугубляет. Только вот главная проблема - плохая адгезия
Из чего стол? Насколько хорошо настроен зазор? Чем клеите?

Впринципе, проблемы недоэкструзии тоже могут быть с этим связаны... сопло поднимается правильно, дискретно как и полагается, на толщину слоя, а деталь отклеивается и упирается в сопло... пруток не грызет? Есть опилки? Экструдер щелкает иногда при печати?

[Razer]

Стол - стекло, немного кривоватое к середине, но я уже столько на нем отпечатал, что на него не грешу. Клею 3D клеем покупным. Стол вроде настроен по бумажечке. Пруток не грызет и не щелкает, скорость печати достаточно низкая 50 мм/с

[koluna]

Судя по фото - проблемы с адгезией к столу... решите их сначала.
Ну, с бримом печатать попробуйте...
После печати - снимите аккуратно брим, измерьте со всех сторон и сравните с толщиной первого слоя...

Купите щупы в автомаге за 200 р. Они не изнашиваются и от влаги не плывут...

[koluna]

Razer, Вы еще учтите, что на разное стекло может липнуть по-разному, даже не взирая на адгезив
К примеру, у меня были огромные проблемы при печати ПЛА (или ПЭТГ, точно не помню, но кучу адгезивов перепробовал, в т. ч. чистую поверхность) на зеркальную плитку из Леруа... и оказалось, что ПЛА липнет просто супер на обычное чистое оконное стекло. И ПЭТГ тоже, но этот липнет просто до одурения, очень часто убивая это стекло - поэтому и мажут чем-нибудь...
В общем, свойства стекла тоже имеют значение

Я бы посоветовал, особенно на начальном этапе (ну и в сложных случаях), тупо смотреть на процесс в риал тайм. По крайней мере, пока не будет достигнут оптимальный результат...

[falcon86]

Планирую печатать TPU пластиком на боудене ender 3 pro. Надо ли убирать каким-то образом щель между шестерней и входом в трубку боудена? Критична ли щель?

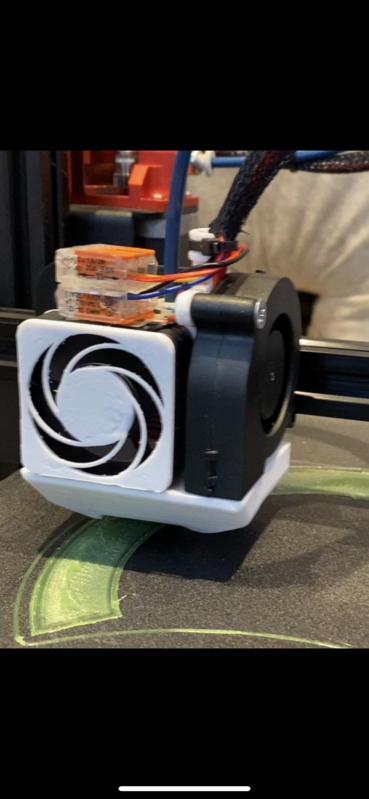

P.S.: хотэнд у меня теперь с хорошим обдувом 5015 и я пересобрал хотэнд и заменил трубку.

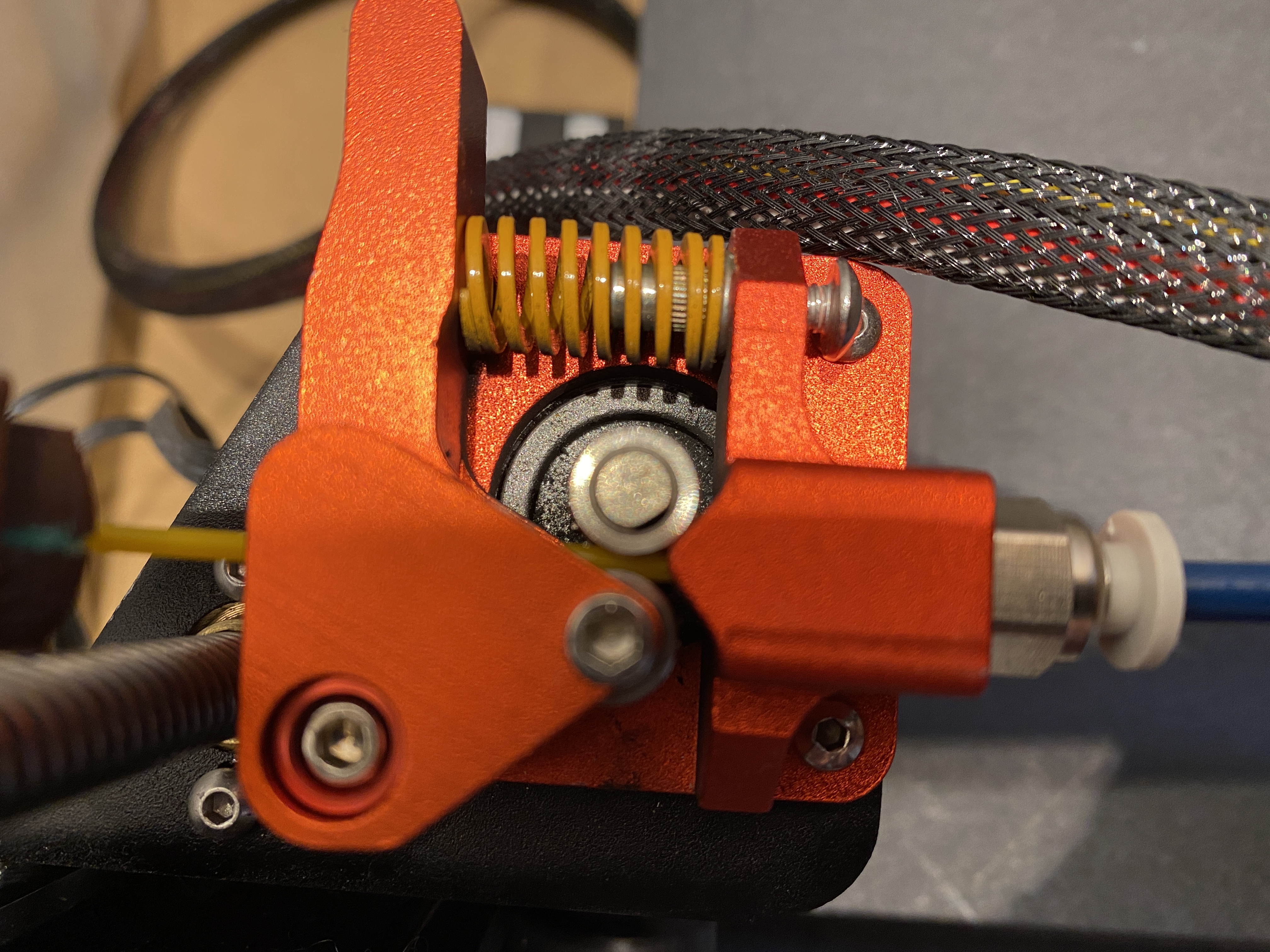

Спойлер Фото экструдера

[AHTOH]

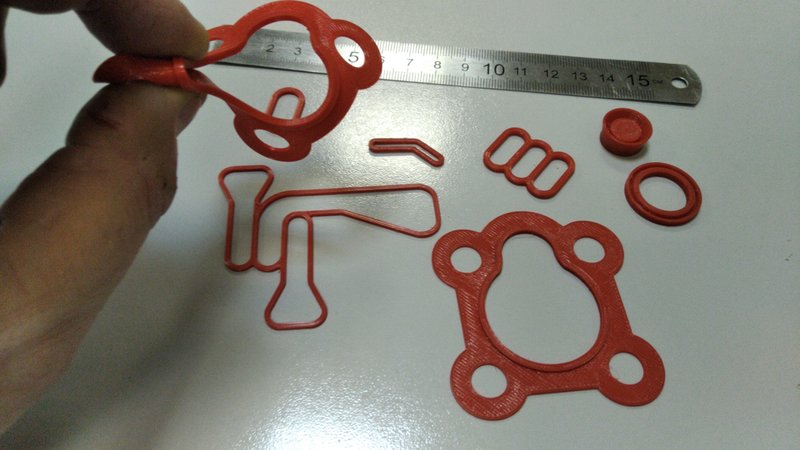

falcon86, попробуйте так. По возможности без ретракта и скорость поменьше. Если будут проблемы, тогда придётся думать о том как от них избавиться)) В принципе, на аналогичном конструктивно экструдере, на с-принтере, печатать можно.

[Рома]

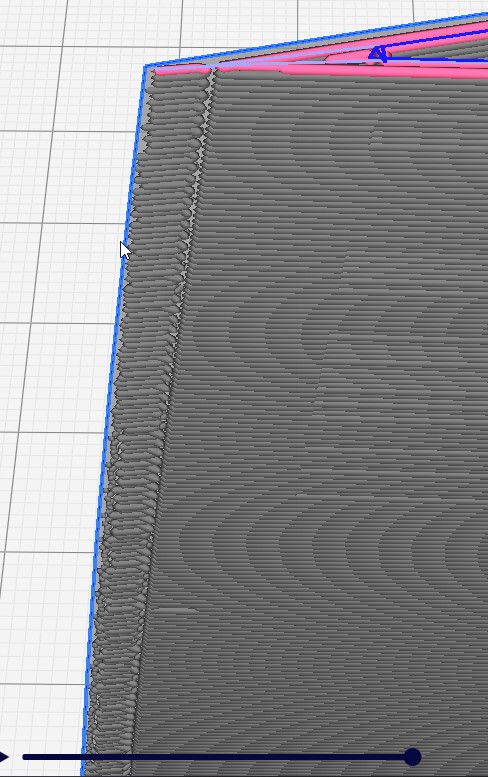

Помогите решить проблему с Cura вот так создает G-cod, ну и конечно печатает с этим же косяком.

[koluna]

Что это? Шов чтоли?

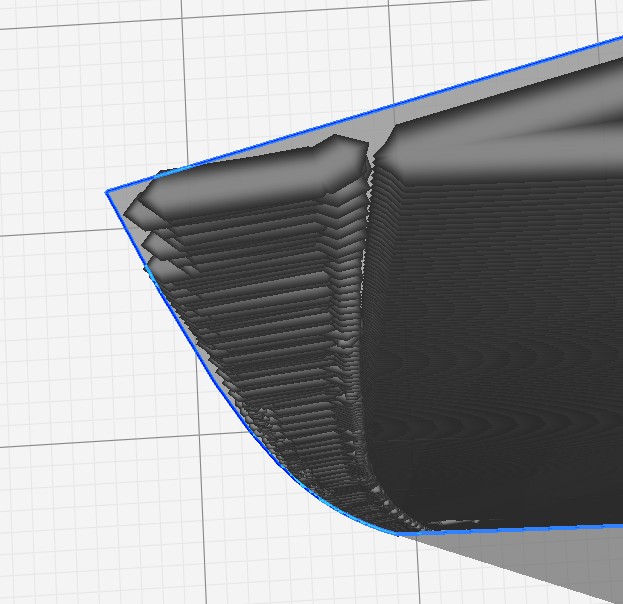

Сделайте картинку сверху.

[Рома]

Ну его как бы не должно быть. ну я пробовал диаметр сопла в параметрах менять сам косяк изменяется но лутче не становиться, но видимо надо что то другое менять

[koluna]

Шириной экструзии/потоком пробовали манипулировать?
А если модель повращать на столе?
А что за модель? Угол немного побольше сделать - нельзя?

[Kaktus]

Рома, а как вы себе представляете правильную нарезку такого угла? Если модель ваша, сделайте скругление диаметром сопла по грани этой. Если нет, то поиграйтесь параметром отвечающий за печать тонких стенок - в данном случае Кура пытается нарисовать стенку тоньше ширины экструзии. Если есть желание побыть бета-тестером, попробуйте эту Куру - может она как-нибудь эротичней на режет https://support.ultimaker.com/hc/en-us/ ... ha-version

[Vikent]

Планирую печатать TPU пластиком на боудене

Сам так печатаю. Экструдер похожий. Ретракты отключены, скорость 15-25 мм/сек в зависимости от размеров детали. Даже не столько от размеров, а от длины прямолинейных участков участков, на которых голова и вместе с ней экструдер успевает разогнаться до максимальной заданной скорости. Если деталь мелкая, криволинейная и без больших площадей заливки, то можно и прибавить. Но на первой детали придётся посидеть у принтера, следя за тем, чтобы филамент не зажевало. Жуёт - снижайте скорость. Горячий стол необязателен. Сам печатаю на холодное стекло, намазанное в два-три слоя клеем-карандашом Эрих Краузе.
Да, поток скорее всего придется увеличить, чтобы крышка и дно заливались сплошняком а не сеткой.

[Alex Post]

видимо надо что то другое менять

Я думаю, косяк в модели. Может полигоны пересекаются, или щель или еще что то. Слайсер "лечит" на лету по своему разумению и получается так.

[koluna]

Всем привет.
Странный глюк словил...
Во время печати - печать остановилась... может, на пару минут, ничего страшного не произошло, был рядом, вовремя заметил.
На экране - все как обычно. Выбрал из меню продолжение печати и печать продолжилась...
Что это было? Глюк Марлина (1.1.9) или слайсера (PrusaSlicer 2.3)?
Если код смотреть, то что искать? M25?
