Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 29 окт 2015, 14:45

Пробы, ошибки и успехи в печати Средневекового замка. Спорим, делимся и подсказываем :)

Ссылка на модель http://www.thingiverse.com/thing:862724


Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 29 окт 2015, 16:17

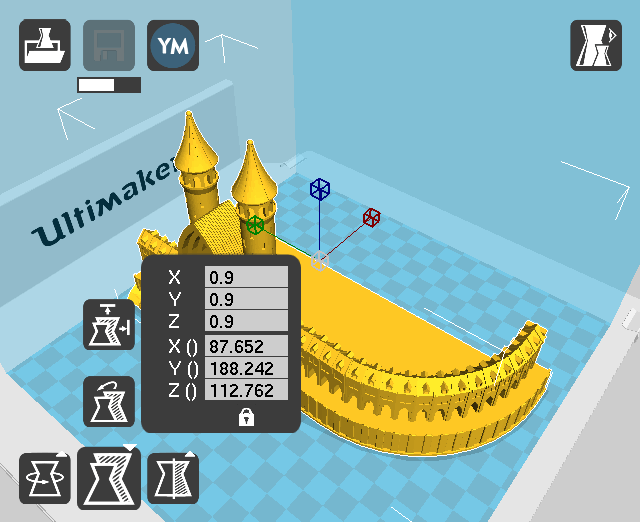

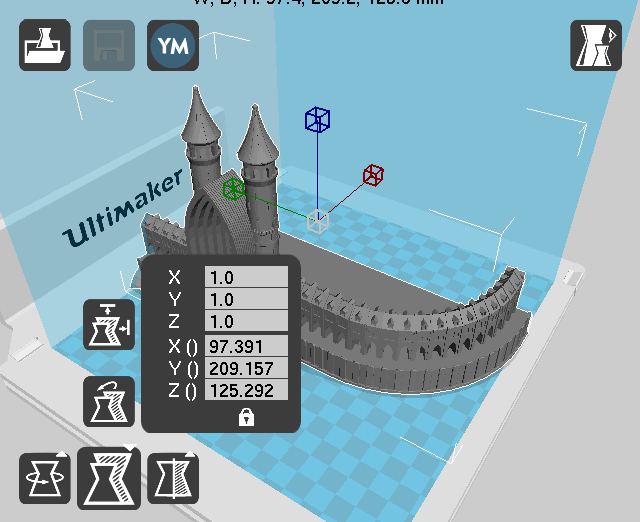

Как видим замок огромный. Поэтому я сразу приступил к проверке размера моделей частей замка. Выискиваю самую крупную (Castle_bot_1.stl) и вижу, что она не помещается на столик. Да и не желательно чтобы модель подходила к самым краям - может отлипнуть.
Уменьшаю масштаб и модель помещается.

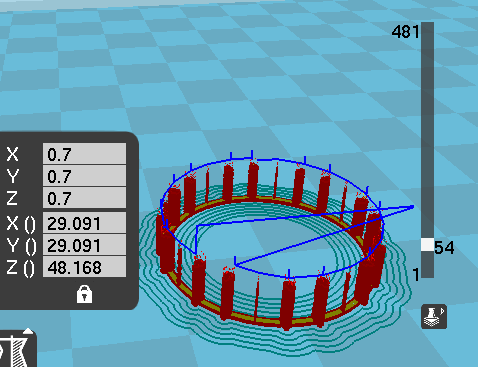

Теперь хочу найти возможный минимум размера. Для этого нахожу модель с самыми тонкостенными элементами (Tower_5.stl) и смотрю чтобы они пропечатались. Получился масштаб 0,7. Значит мой диапазон 0,7 - 0,9.

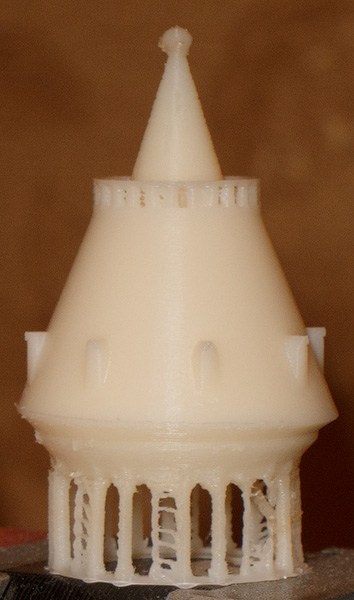

А вот уже и напечатал в масштабе 0,7. Пластик ABS, сопло 0,4 мм, слой 0,1 мм.
Что-то меня качество не вдохновило, хотя можно напильником довести до разумного уровня :)
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
YurMar
Сообщения: 103
Зарегистрирован: 17 окт 2015, 08:32
Имя: Юрий
Поблагодарили: 2 раза

Re: Печатаем Средневековый Замок

Непрочитанное сообщение YurMar » 29 окт 2015, 16:22

Начало положено! Ждем продолжения )
Mendel90
Пруток 1,75

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 29 окт 2015, 16:37

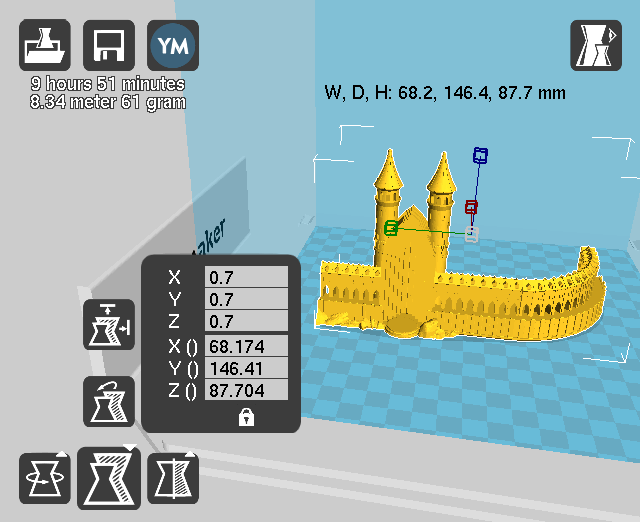

Покрутил я длинную модель (Castle_bot_1.stl) и пришёл к выводу, что масштаб 0,7 для меня приемлем по времени печати. Если печатать слоем 0,12 мм получим предельные по разумности 10 часов печати.
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 30 окт 2015, 14:49

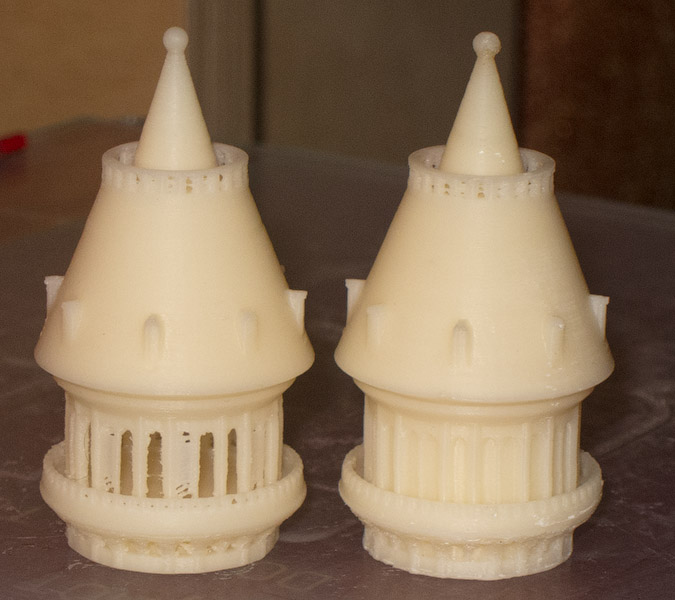

Очередная попытка. Похоже из этого пластика я выжал всё, что мог :shock:
Tower
Теперь попробую запилить всё это.
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 31 окт 2015, 14:38

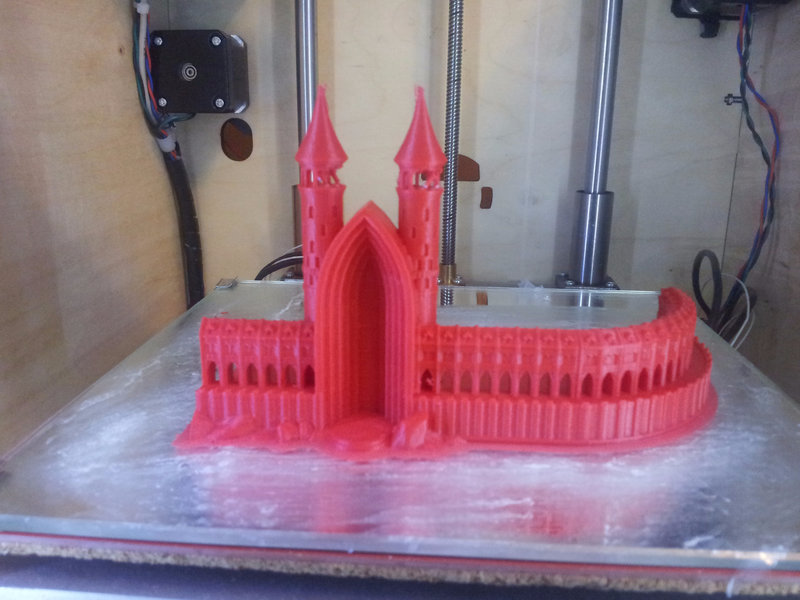

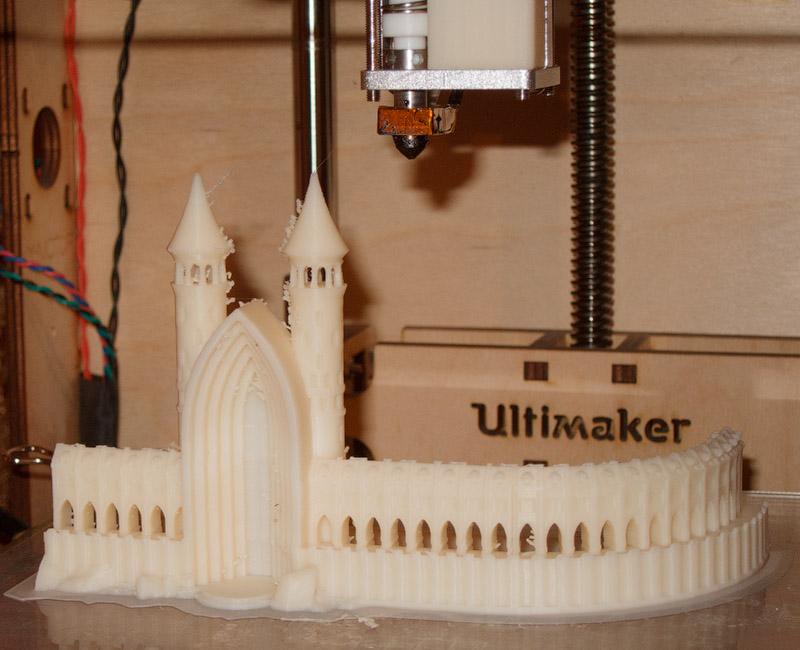

8 часов и готово :) Это очень красивая часть. Вспышка портит рисунок света и тени. Советую напечатать, как самодостаточную деталь.
Castle_bot_1.stl
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 04 ноя 2015, 06:19

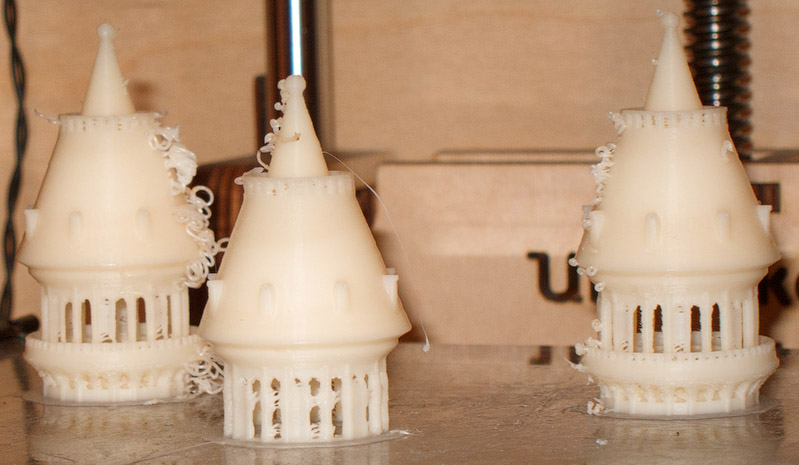

Застрял я на печати вот этих башенок


Слишком они мелкие. Оставляю их на потом. Может соплом 0,25 мм смогу напечатать.
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 07 ноя 2015, 15:56

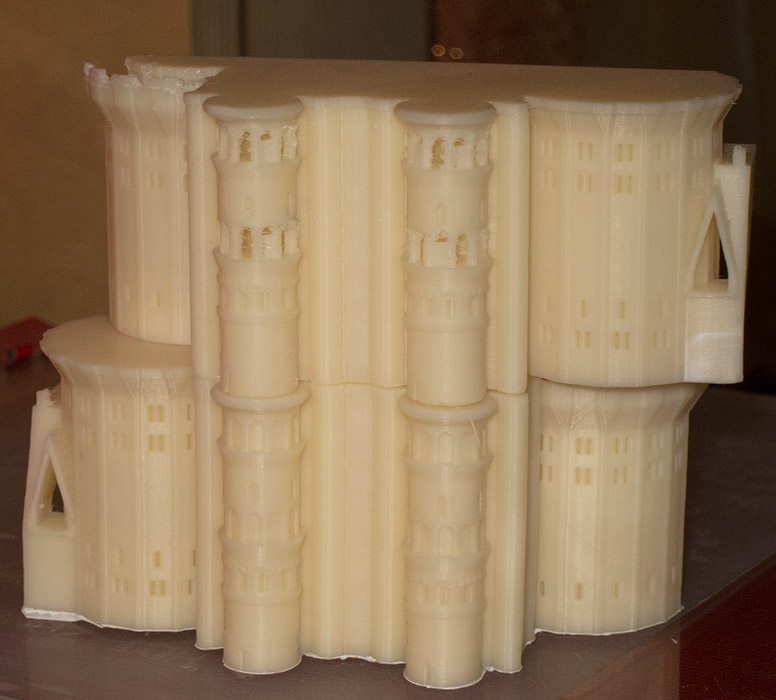

Продолжаю печатать. Конечно нужно ещё допиливать, но нужны очень мелкие напильники. Наверное надфиль сточу на наждаке.
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 13 ноя 2015, 07:13

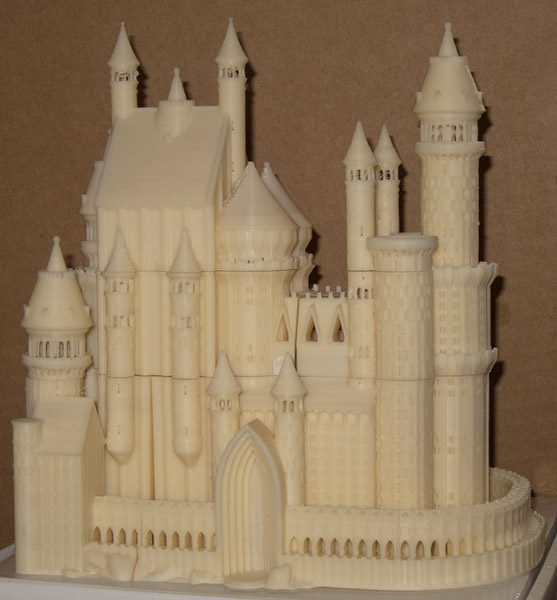

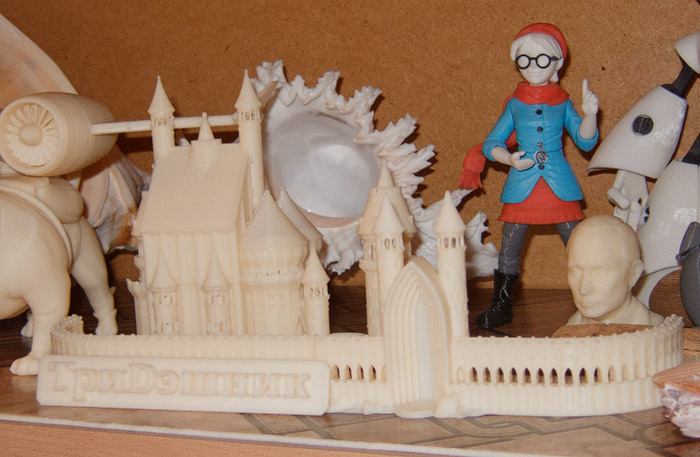

И так вот предварительная версия замка (не хватает нескольких мелких башенок)
Теперь начинаю замену деталей с не аккуратными оконными проёмами. В модель вставляю цилиндр и проёмы становятся рельефом.
Ultimaker Original
Mendel90
СПринтер 233

oigen
Сообщения: 160
Зарегистрирован: 19 ноя 2015, 07:39
Имя: Евгений
Откуда: Иркутск
Поблагодарили: 2 раза
Контактная информация:

Re: Печатаем Средневековый Замок

Непрочитанное сообщение oigen » 01 фев 2016, 06:00

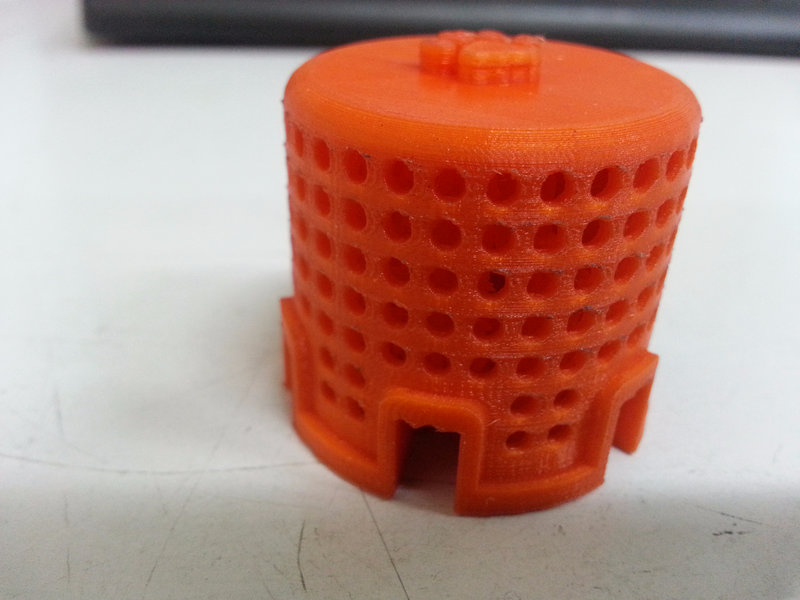

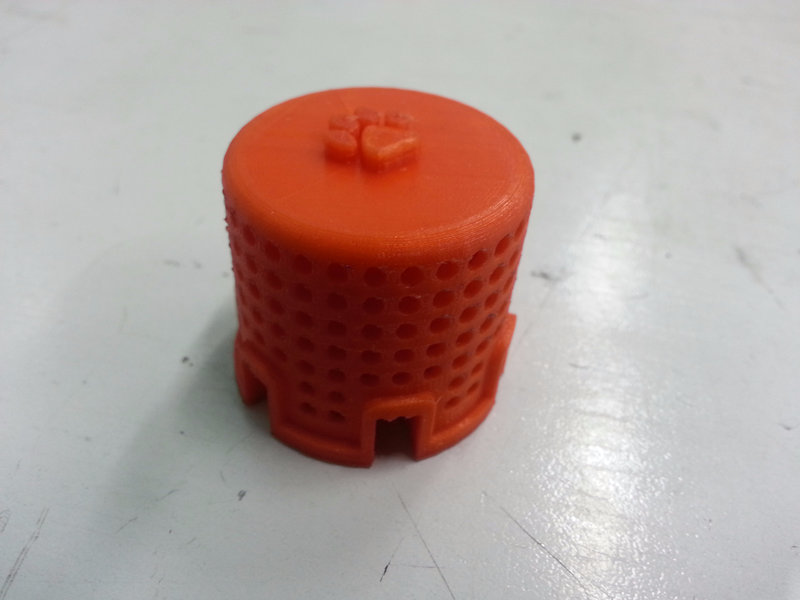

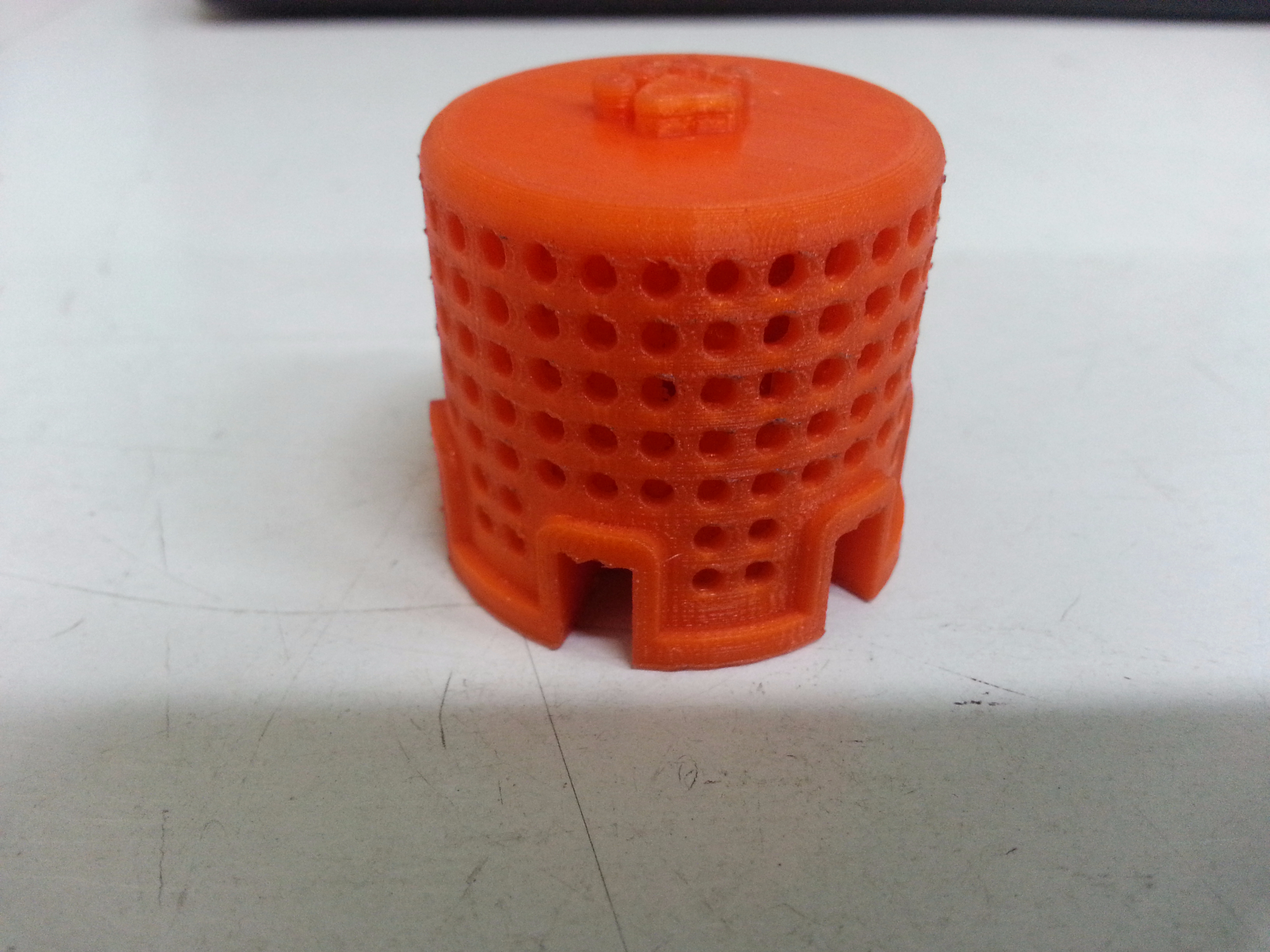

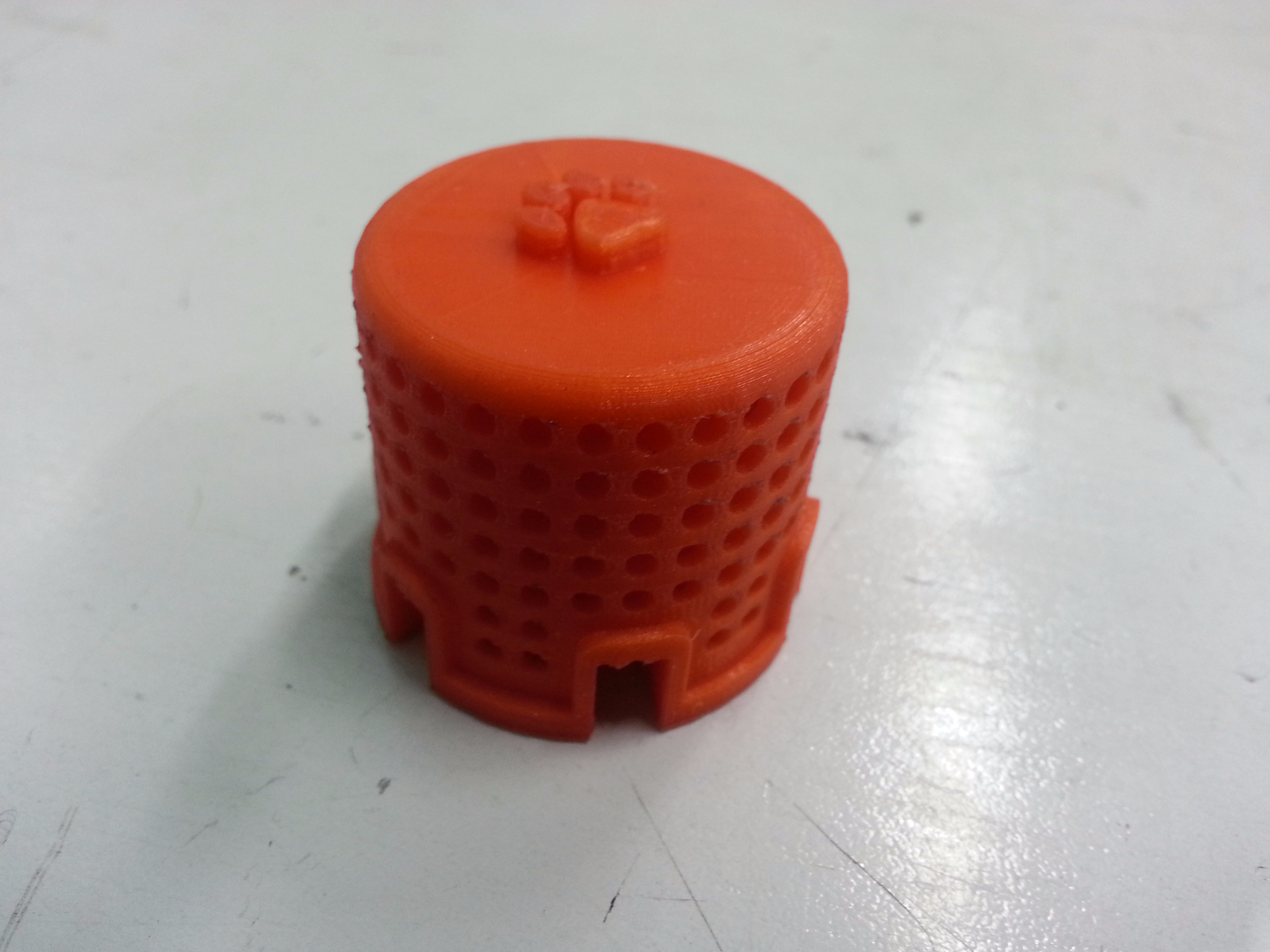

к замку может и не относится, но вот печатал рассекатель с множеством отверстий, думал, что не получится ибо деталь достаточно мелкая, 3.5 см диаметр и отверстия примерно по 1.5 мм, стенки тоже около мм, внутри пустота. Напечатал с 1 раза на Спринтере соплом 0,2 мм, за 5 часов слоем 0,1 мм, скорость примерно 50 мм/сек. деталь фотал без какой либо обработки, только часть поддержек удалил

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 01 фев 2016, 06:07

oigen писал(а): Напечатал с 1 раза на Спринтере соплом 0,2 мм, за 5 часов слоем 0,1 мм, скорость примерно 50 мм/сек.
Отличный результат! Но замок таким соплом почти нереально напечатать. Соплом 0,4 некоторые детальки по 10 часов печатались.
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
kasper
Сообщения: 259
Зарегистрирован: 09 мар 2016, 16:13
Имя: Oleg
Откуда: Минск
Благодарил (а): 10 раз
Поблагодарили: 18 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение kasper » 07 ноя 2016, 10:18

может купола перепечатать и вклеить потом? а так вроде все норм
Вложения
Печатаю на Kubicoid. MKS SBase . TFT32. Anet e12. Space Monkey. Anycubic Photon.

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение AKDZG » 07 ноя 2016, 10:30

kasper писал(а): может купола перепечатать и вклеить потом? а так вроде все норм
Лучше внутрь башней цилиндры вставлять, иначе не знаю как эти опоры напечатать можно. Если только соплом 0,2 мм :)
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
kasper
Сообщения: 259
Зарегистрирован: 09 мар 2016, 16:13
Имя: Oleg
Откуда: Минск
Благодарил (а): 10 раз
Поблагодарили: 18 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение kasper » 07 ноя 2016, 10:34

как вариант. попробую сейчас на малой скорости верхние части напечатать.
Печатаю на Kubicoid. MKS SBase . TFT32. Anet e12. Space Monkey. Anycubic Photon.

Аватара пользователя
kasper
Сообщения: 259
Зарегистрирован: 09 мар 2016, 16:13
Имя: Oleg
Откуда: Минск
Благодарил (а): 10 раз
Поблагодарили: 18 раз

Re: Печатаем Средневековый Замок

Непрочитанное сообщение kasper » 07 ноя 2016, 16:31

AKDZG писал(а): Лучше внутрь башней цилиндры вставлять,
каким макаром это делать? не подскажите?
Печатаю на Kubicoid. MKS SBase . TFT32. Anet e12. Space Monkey. Anycubic Photon.
