[wolfs_SG]

Спасибо за доброе слово.
Мелочей действительно много учтено, но в следующей версии еще парочка уже учтена...
+ будет вариант под 12-е валы, фанера будет 6 мм. и вариант с дисплеем.
Логотипа нет и врятли будет т.к. я далеко не художник... и что-то нарисовать - для меня проблема, а вот начертить прямоугольник или квадрат - это запросто

[wolfs_SG]

Красатищщща! В столе только треугольники не совпадают, но это так, придирки

Какие треугольники?
Если сравнение вырезов нижней и верхней части стола, то они по размеру и форме разные... по этой причине и формы вырезов разные...

[kasper]

Мелочей действительно много учтено, но в следующей версии еще парочка уже учтена...
+ будет вариант под 12-е валы, фанера будет 6 мм. и вариант с дисплеем.

Размер больше будет?

[artolik]

Красатищщща! В столе только треугольники не совпадают, но это так, придирки

Какие треугольники?
Если сравнение вырезов нижней и верхней части стола, то они по размеру и форме разные... по этой причине и формы вырезов разные...

В совокупности это облегчает вес конструкции и увеличивает ее жёсткость.

[Alex Post]

Насчет жесткости поспорю, а массу стола полезно наращивать а не уменьшать. Единственная польза вырезов, например, у Спринтера - удобство при подводе проводов. Еще один, возможно, плюс - не так сильно коробит подстолье от жара нагретого стола.

[wolfs_SG]

Размер больше будет?

В высоту больше на 9 см. для полного использования данного винта. Еще больше делать - не вижу смысла.
Параллельно стараюсь рисовать под столик MK2A...

В совокупности это облегчает вес конструкции и увеличивает ее жёсткость.

Вес облегчает, но жесткости не придает. В большей степени это сделано для исключения сильных "сил" скручивания при высыхании фанеры...

Насчет жесткости поспорю, а массу стола полезно наращивать а не уменьшать. Единственная польза вырезов, например, у Спринтера - удобство при подводе проводов. Еще один, возможно, плюс - не так сильно коробит подстолье от жара нагретого стола.

Массу стола тут добавлять не зачем т.к. при нормальном винте и гайке все отлично вниз едет само...
Тут через вырезы тоже провод идет...
И по поводу коробит - это самая главная причина вырезов.

[wolfs_SG]

Приветствуются объективные предложения / пожелания для внесения изменений в конструкцию...

[artolik]

Вы не совсем верно поняли ход моей мысли,когда форма вырезов не совпадает в пространстве,это даёт большую жёсткость,чем если бы они были параллельны. Сергей задние винты регулировки стола наверно не очень удобно крутить,я буду сверлить отверстие по середине и регулировка будет на трёх винтах,у меня так в ультике и я уже привык. Для таких как я можно это отверстие добавить в чертежи,там доступ для регулировки хороший.

[kasper]

Сергей задние винты регулировки стола наверно не очень удобно крутить,я буду сверлить отверстие по середине и регулировка будет на трёх винтах,у меня так в ультике и я уже привык.

я просверлил и получилось три точки регулировки. Мне кажется так удобней и правильней будет. Хотя могу и ошибаться ))

[wolfs_SG]

Да, действительно про жесткость конкретной части подумал, а не в целом...
По поводу винтов не понял... Про какие винты речь идет? Про крепление греющего элемента к столу и его регулировку? так?
Если да, то я пошел по пути максимального увеличения расстояния между направляющих и по этой причине там нет места под всем привычные "крутилки". Когда думал, то пришел к выводу, что лучше пусть будет большее "плечо" для удержания стола от кручения, чем удобство.
В следующем варианте отверстие предусмотрено
Надеюсь, что правильно Вас понял


[kasper]

Про крепление греющего элемента к столу и его регулировку? так?

верно) как писал выше, что просверлил и норм там места для крутилки регулировочной...

[artolik]

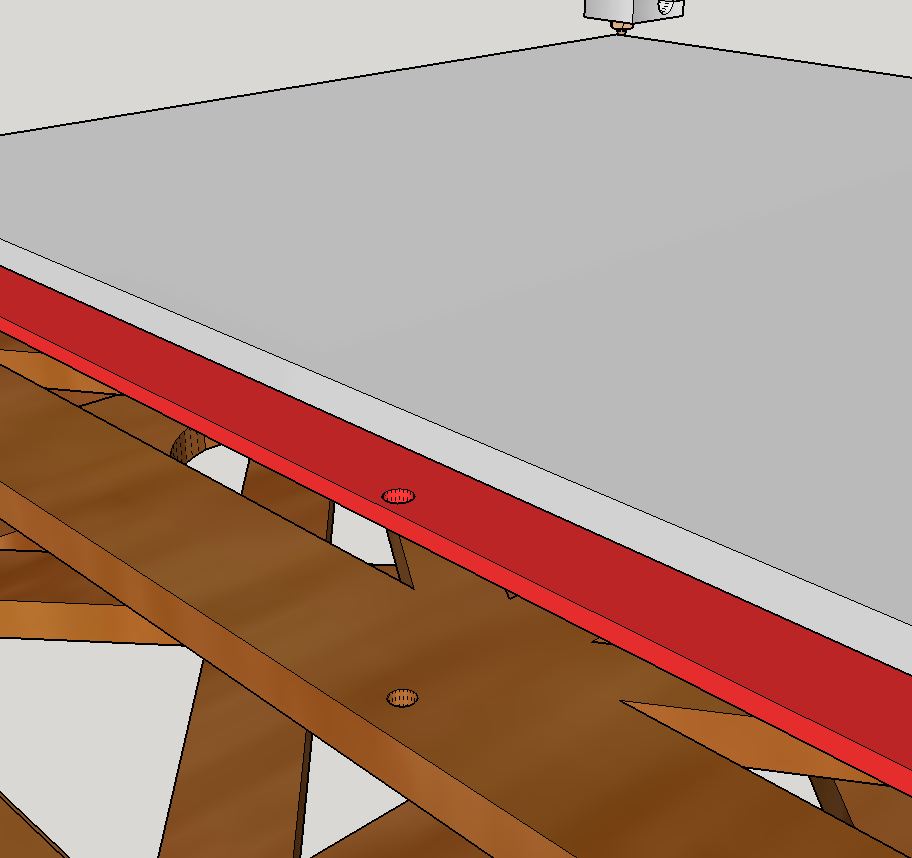

Да отверстие как на картинке,можно конечно просверлить самому,но там очень близко к краю и может пойти скол,лучше пускай оно будет сразу и вырезается лазером.

[Drem]

wolfs_SG, Здравствуйте,наткнулся на ваш проект,очень понравилось хочу повторить,но прочитав всё наткнулся на то что вы упоминали об разработке чертежей для большего размера,можно ли посмотреть и повторить новый проект если он существует,потому что видимо здесь тема затухла,по этому я предположил что новый тип принтера вы перенесли на обсуждение в другое место.
