SLS сканер своими руками

[mendel]

Таблица, кстате, на ровную поверхность приклеена. На оргстекло. Но приклеено криво.

[Зкун]

mendel, криво это мягко сказано, пузырь огромный. Вначале устраняй эту проблему, а там, по мере поступления новых, решим и их всем миром.

[mendel]

Сделал ручной поворотный столик с метками (метки напечатал на обычном струйном принтере) Давидка Сшивает шикарно!!!

А модельку стола не подкинете?

[Sersh]

А модельку стола не подкинете?

Увы уже удалил... Я его за 15 минут смоделил-всё очень просто! Могу фотки в лс скинуть конструктива!

[mendel]

Увы уже удалил... Я его за 15 минут смоделил-всё очень просто! Могу фотки в лс скинуть конструктива!

Да, можно фотки, рисовать умею. А файлы-исходники случаем не остались?

[mendel]

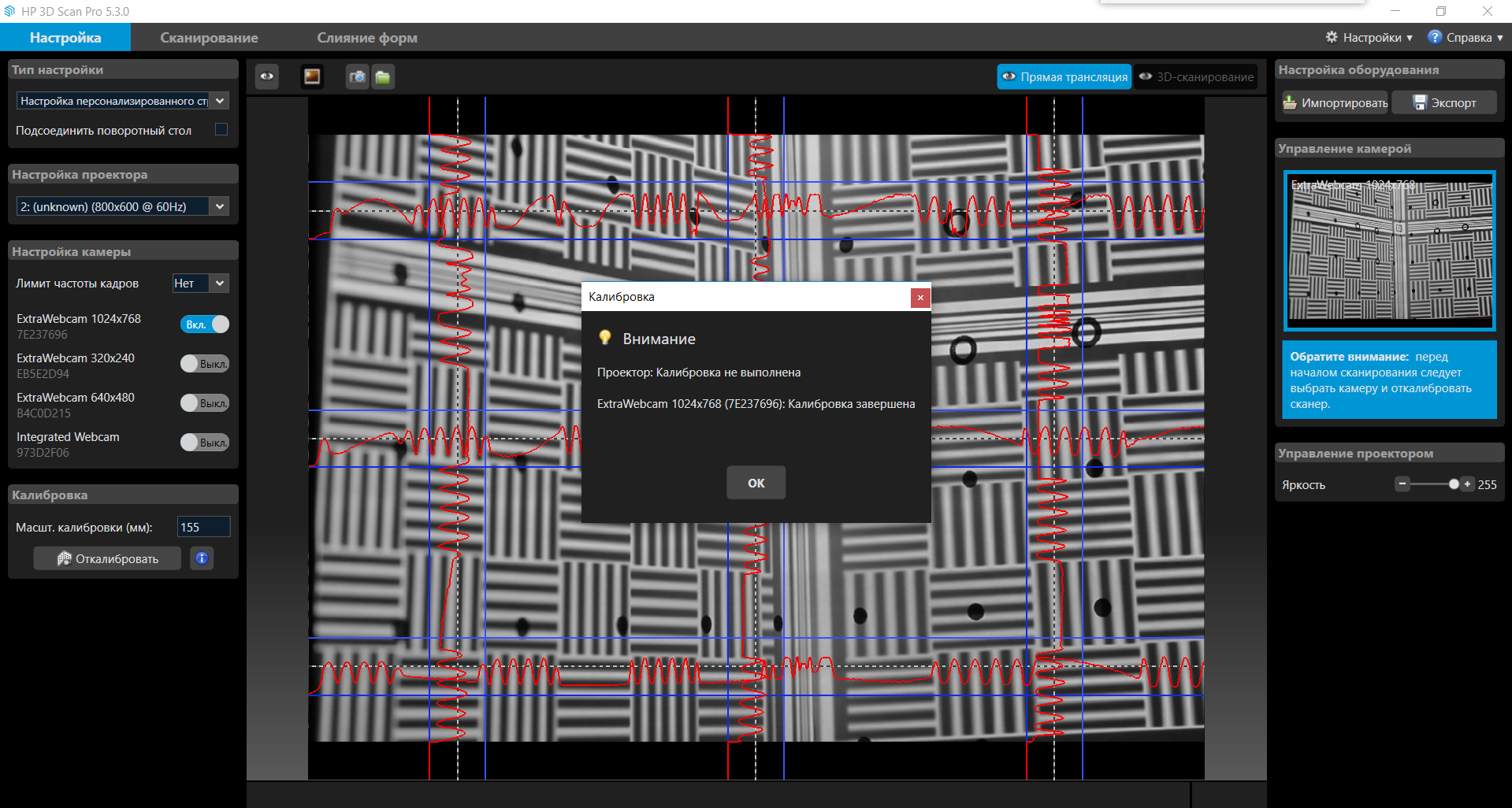

Снова пытаюсь накалиброваться, получаю тоже самое. Разрешение тоже занизил, что бы хоть как-то откалиброваться.

Спойлер

[Зкун]

Снова пытаюсь накалиброваться, получаю тоже самое. Разрешение тоже занизил, что бы хоть как-то откалиброваться.

Покажи как выглядит экран в девиде когда видны все решетки калибровочные (не в процессе калибровки), а также после неудачной калибровки нажми рядом с кнопкой на восклицательный знак и выложи скриншот этого окошечка. Ща мы те все починим, без паники, есть мысля)

[mendel]

Снова пытаюсь накалиброваться, получаю тоже самое. Разрешение тоже занизил, что бы хоть как-то откалиброваться.

Покажи как выглядит экран в девиде когда видны все решетки калибровочные (не в процессе калибровки), а также после неудачной калибровки нажми рядом с кнопкой на восклицательный знак и выложи скриншот этого окошечка. Ща мы те все починим, без паники, есть мысля)

Это?

Спойлер

[Зкун]

Да уж, это фиаско. Все выглядит отлично, попробуй не наводить центр камер и проектора на стык двух пластин по-середине. Но это скорее всего не важно, просто мне так попадалось всегда. Твоя ошибка имеет место быть при не правильном треунгалиционном угле. Я недавно несколько часов посвятил подобной проблеме и выработал алгоритм настройки. Однако, данных по углам почему-то в информации о калибровке нет. Отсюда я могу лишь порекоммендовать играться с этими углами. Как проектора так и камеры вертикальный и горизонтальный угол пробуй менять, больше обрати внимание на вертикальный, он должен быть минимальный. Не стремись чтобы центры проектора и камеры совпали, это не обязательное условие, не знаю как на точность влияет, но калибровку проходит и "вразбег" я не пользуюсь версией НР мне она не нравится. Попробуй 4версию.
Исключи проблему с двумя видеокартами как у одного из наших комрадов. (попробуй другой комп)

[mendel]

Да уж, это фиаско. Все выглядит отлично, попробуй не наводить центр камер и проектора на стык двух пластин по-середине. Но это скорее всего не важно, просто мне так попадалось всегда. Твоя ошибка имеет место быть при не правильном треунгалиционном угле. Я недавно несколько часов посвятил подобной проблеме и выработал алгоритм настройки. Однако, данных по углам почему-то в информации о калибровке нет. Отсюда я могу лишь порекоммендовать играться с этими углами. Как проектора так и камеры вертикальный и горизонтальный угол пробуй менять, больше обрати внимание на вертикальный, он должен быть минимальный. Не стремись чтобы центры проектора и камеры совпали, это не обязательное условие, не знаю как на точность влияет, но калибровку проходит и "вразбег" я не пользуюсь версией НР мне она не нравится. Попробуй 4версию.
Исключи проблему с двумя видеокартами как у одного из наших комрадов. (попробуй другой комп)

Да, делаю на ноуте, но тут 1 видеокарта intel, встроенная. До ПК провода проблема дотянуть, нужно будет подумать.

[mendel]

В общем старая версия заработала. Всё откалибровалось норм. В результате сканирования имею ЭТО. Объект матовый. Пробовал ногу подставить, всёравно не качественный скан получается. Откалибровался на разрешении 1080p.

[Зкун]

отлично, я заметил, что старые версии менее требовательны к калибровке. Теперь сообщи какие углы у тебя показываются после калибровки.
Что касается скана. Настраивай фокус и яркость. Проверку качества пока убери в 0-0,1

[mendel]

отлично, я заметил, что старые версии менее требовательны к калибровке. Теперь сообщи какие углы у тебя показываются после калибровки.
Что касается скана. Настраивай фокус и яркость. Проверку качества пока убери в 0-0,1

А фокус где нужно крутить? На фотике или на скане? Яркостью уже поиграл, сильно зависит от яркости, но пока всё трешовое получается.
Не могу понять где узнать углы, после калибровки? В районе 18 было, насколько помню.

Спойлер



[Зкун]

выглядит сурово конечно, почему оно впечатано в плоскость какую-то?) отсканируй-ка саму калибровочную пластину. Чтобы углы посмотреть откалибруй заново, желательно сделай угол 25-20 градусов оба и вертикальный как можно меньше в идеале 0,Х но пойдет и пара.
Фокус крутить надо до калибровки, после нельзя, только передвижением объекта сканирования взад вперед. Калибровочную панель можно убрать полностью и на ее место поставить предмет сканирования, желательно подальше все от стены чтобы не было сзади лишних поверхностей.
В следующий раз выложи помимо результатов и сам прицел на экране программы, чтоб мы могли оценить фокус и яркость.также выложи скриншот шахматной доски после калибровки.

[mendel]

выглядит сурово конечно, почему оно впечатано в плоскость какую-то?) отсканируй-ка саму калибровочную пластину. Чтобы углы посмотреть откалибруй заново, желательно сделай угол 25-20 градусов оба и вертикальный как можно меньше в идеале 0,Х но пойдет и пара.
Фокус крутить надо до калибровки, после нельзя, только передвижением объекта сканирования взад вперед. Калибровочную панель можно убрать полностью и на ее место поставить предмет сканирования, желательно подальше все от стены чтобы не было сзади лишних поверхностей.
В следующий раз выложи помимо результатов и сам прицел на экране программы, чтоб мы могли оценить фокус и яркость.также выложи скриншот шахматной доски после калибровки.

Сегодня постараюсь сделать. А пока можете подсказать по поводу фотоштатива? Самый дешёвый купил на али за 500, он вообще не выдерживает проектор и фотоаппарат. Хотелось бы всё это дело поставить на фотоштатив.
