Подскажите, какой должен быть зазор между соплом (стоит 0,4) и стеклом стола?
По бумажке откалибровал стол, но могу еще и щупом выставить зазоры точно.

Кстати: сегодня собрал свой 232про, запустил - настраиваю)) Пока все отлично и без всяких косяков) Только пары на моторах XY поменял, инвертированы оси были.

[DownHouse]

Я что то с подключением стола запутался. Если на рампсе установлены перемычки, то достаточно припаять провода от стола к рампсу на D8? Или это приведет к КЗ?

[lilden2008]

Я что то с подключением стола запутался. Если на рампсе установлены перемычки, то достаточно припаять провода от стола к рампсу на D8? Или это приведет к КЗ?

Не приведет.
На РАМПСЕ перемычками соединяются плюсовые контакты между собой.
А провода от стола подключаются как и положено по схеме к D8. Их можно припаять, можно закрутить в штатный разъем.

[DownHouse]

Не приведет.
На РАМПСЕ перемычками соединяются плюсовые контакты между собой.
А провода от стола подключаются как и положено по схеме к D8. Их можно припаять, можно закрутить в штатный разъем.

Спасибо.

Я на стол плюс завожу сразу с блока питания, минус идёт через ramps, меньше ненужных проводов.

А если по это схеме подключать, то как с перемычками быть?

[3D-SPrinter]

Кстати: сегодня собрал свой 232про, запустил - настраиваю)) Пока все отлично и без всяких косяков)

Поздравляю!

А если по это схеме подключать, то как с перемычками быть?

Так и быть - делаете перемычки, как на картинке, и подсоединяете стол к D8. Теплоотводик ещё в виде полоски алюминия к транзистору стола на рампсе прикрутите.

[DownHouse]

Так и быть - делаете перемычки, как на картинке, и подсоединяете стол к D8. Теплоотводик ещё в виде полоски алюминия к транзистору стола на рампсе прикрутите.

Да я так и сделал. Мне просто интересны другие варианты подключения, так на всякий случай

[sanders]

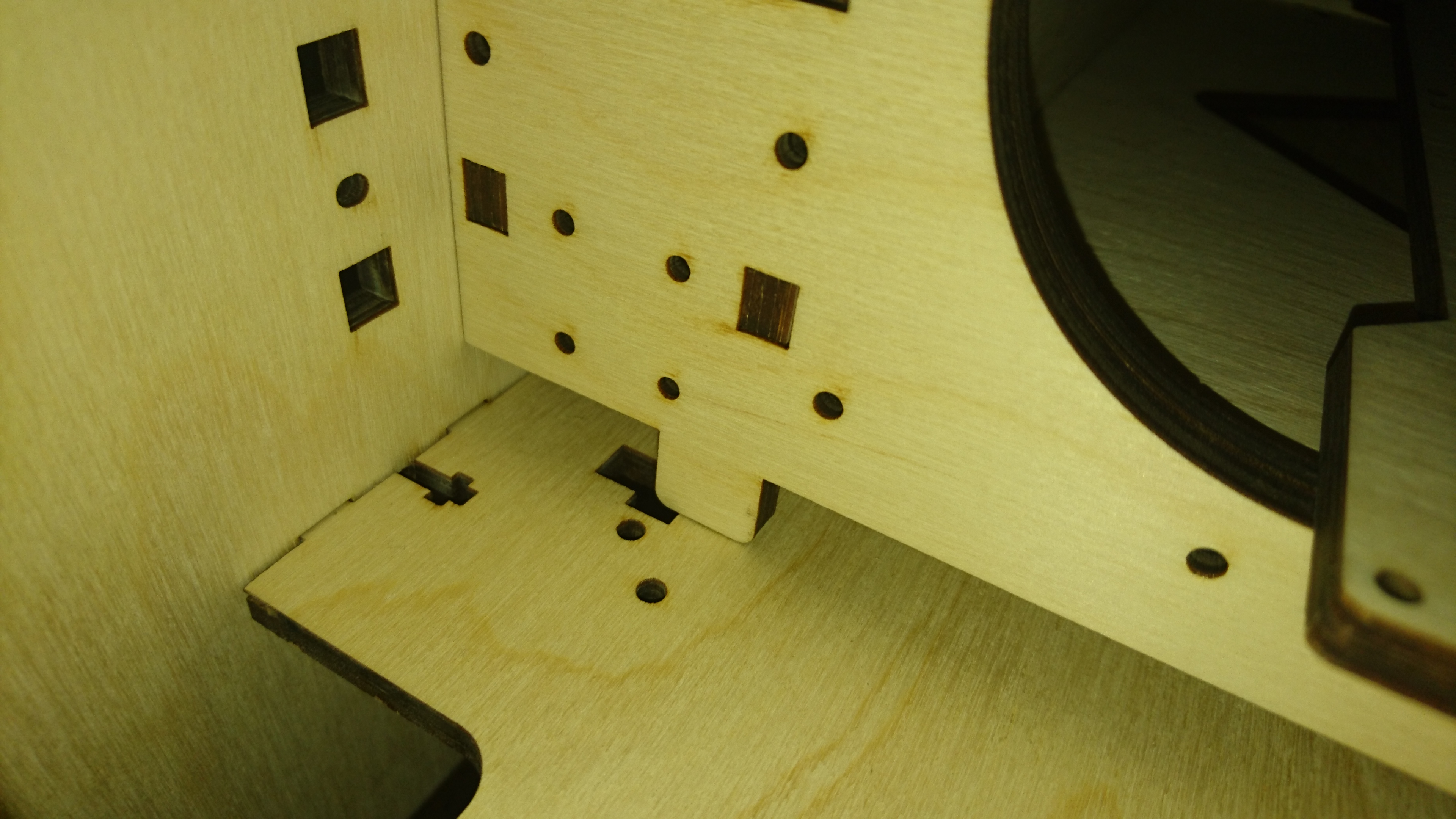

Подскажите, выступ под датчик должен в отверстие попадать или датчик должен выступать из отверстия?

Начинки ещё нет, только корпус начал собирать..

[3D-SPrinter]

Очень извиняюсь, но да, была такая ошибка при нарезке нескольких КИТов, когда первые 233 PRO имели другое расположение датчика и шторки. Теперь всё унифицировано с 232 PRO и перепутать дно и и планку стола при нарезке и упаковке КИТов невозможно.
Но на нескольких КИТах был такой косяк, извиняюсь (перепутал пол и планку при упаковке).

В данном случае лучше немного пропилить окно под датчик вперёд, и сдвинуть датчик вперёд соответственно. Либо отпилить шторку на боковине стола и сделать её из алюминия, как это делалось до серии PRO. viewtopic.php?f=25&t=46&p=8760&hilit=%D ... 0%B0#p8760

[lilden2008]

Теплоотводик ещё в виде полоски алюминия к транзистору стола на рампсе прикрутите.

Я вообще на транзистор прикрутил большой радиатор от регулятора оборотов модельного. Радиатор где то 40х40х15мм, с ребрами. Нарезал резьбу и прикрутил его уже после того, как закрутил все провода в разъемы РАМПСа.
Стол подключен к штатному разъему D8.
Проверял температуру этого радиатора и транзистора во время нагрева стола - холодные. Не греются вообще.
РАМПС кстати полностью пропаивал со всех сторон.

Попутный вопрос: кто-нибудь настраивал PID стола? Какие получились значения после калибровки? И сколько примерно по времени греется стол до 110 градусов у вас?

[3D-SPrinter]

И сколько примерно по времени греется стол до 110 градусов у вас?

У меня без ПИДов и без ШИМ маленький стол (200х200) греется 8 минут, большой (200х300) 10 минут. Напряжение на БП 14В, ключ штатный в рампсе.

[lilden2008]

У меня без ПИДов и без ШИМ маленький стол (200х200) греется 8 минут, большой (200х300) 10 минут. Напряжение на БП 14В, ключ штатный в рампсе.

У меня сейчас без ПИДОв на столе и напряжении на блоке питания 13,5 Вольт стол 200х300 (стекло 4мм) греется до 110 градусов примерно 14 минут.
Думаю оставить так или поднимать напряжение на БП? ПРи полной нагрузке (включен стол и хотенд, все вентиляторы) напряжение на БП толком не проседает, падает всего с 13,5 до 13,47. Не более.

[3D-SPrinter]

напряжении на блоке питания 13,5 Вольт

Желательно поднять до 14.5-15, если получится. Некоторые БП больше 13В не накручиваются. Лишний 1В на БП ускоряет нагрев стола на несколько минут.

[lilden2008]

Желательно поднять до 14.5-15, если получится. Некоторые БП больше 13В не накручиваются. Лишний 1В на БП ускоряет нагрев стола на несколько минут.

Мой накручивается до 15 запросто. Проверял.
Это же тогда придется заново регулировать напряжение питания ардуины через DC-DC и снова регулировать Vref драйверов?
