Звук. Общая тема

[lopuh]

Добрый день!
Решил разместить ламповый буфер из набора https://ru.aliexpress.com/item/AC12V-6N ... 0.0.m6K7pw
и усилок на LM 3886 в одном корпусе, но так, чтобы регулятор громкости был один (сейчас он присутствует на обеих платах), и была возможность кнопкой (например, на П2К)- включать и отключать ламповый буфер и слушать без него.

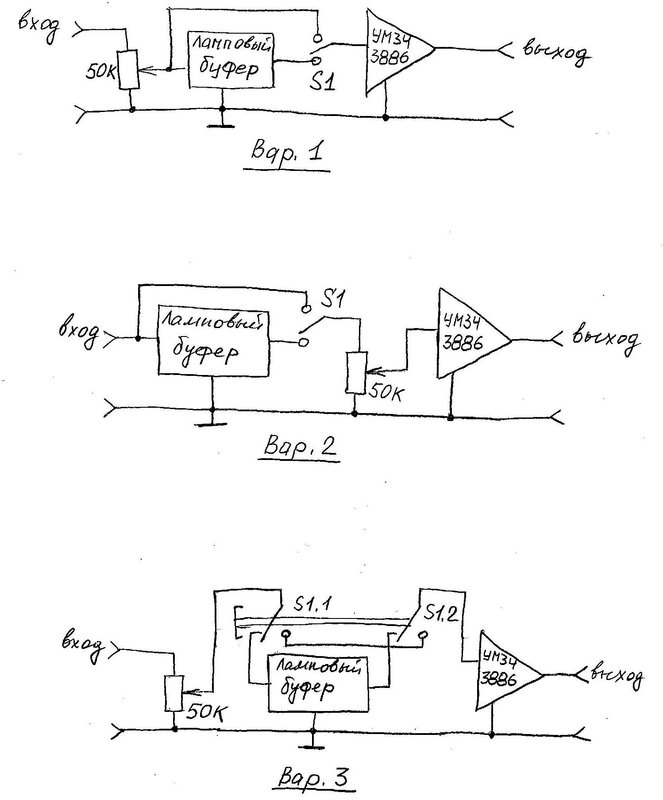

Подскажите, пожалуйста, как грамотнее выполнить коммутацию? По какому из вариантов?
И, может быть, порекомендуете, как экранировать провода к потенциометру регулятора громкости и другие провода внутри корпуса.

[3D-SPrinter]

Подскажите, пожалуйста, как грамотнее выполнить коммутацию? По какому из вариантов?

Думаю, второй вариант наиболее правильный. Но на ламповом буфере надо оставить свой регулятор громкости и выставить им усиление = 1, чтобы при переключении тумблера уровень громкости не менялся. Этот регулятор можно оставить внутри корпуса и не трогать, а на переднюю панель вывести регулятор, который перед LM-кой.

И, может быть, порекомендуете, как экранировать провода к потенциометру регулятора громкости и другие провода внутри корпуса.

Можно никак не экранировать. Либо обычным экранированным проводом.

[lopuh]

Спасибо!

Либо обычным экранированным проводом.

А как же всякие премудрости про экранировку: начитался всякого... В одной точке, со стороны входа(или выхода??) с какой землей соединять экраны и где?
Не совсем разобрался, и по-моему, достаточно противоречиво пишут...

[3D-SPrinter]

начитался всякого...

Бывает... Но в 99% случаев можно сделать всё просто - экран паяется к земле входных разъёмов (без соединения с металлическим корпусом усилителя), дальше к ножкам потенциометра, дальше к сигнальной (слаботочной) земле усилителя. Полезная статья http://www.electroclub.info/article/connect1.htm .

[lopuh]

Спасибо! Статья хорошая и сайт очень интересный

[Lenivo]

Кстати нашёл очень интересный проект по модернизации микрофонов - мне так было очень интересно. Соберу в ближайшее время пару схемок с этого сайта:
http://russelltechnologies.co.uk/microphones.html

Он конечно предлагает печатные платы под свои схемы. Но ничего не мешает самому изготовить такую плату или вообще на макетке спаять. Самое главное слегка разъясняет узкие места и пробует разные компоненты. Самое главное схемы простые , но под использование качественных радиодеталей.

[3D-SPrinter]

нашёл очень интересный проект по модернизации микрофонов

Интересный сайт, спасибо!

[lopuh]

Окончательная (правильная) схема "Динамита" и платы с моими дополнениями.

Требуется ли отладка по "Динамиту" и подбор транзисторов по параметрам?

[3D-SPrinter]

Требуется ли отладка по "Динамиту" и подбор транзисторов по параметрам?

Ничего не нужно - ни настройка, ни подбор транзисторов. Собранный без ошибок усилитель должен сразу работать.

[Rim]

Здравствуйте всем!
Очень хороший раздел "Звук". Спасибо хозяину за труды. 3D-SPrinter, как вы относитесь к мостовым усилителям? Они обычно играют лучше обычных, т.к. сигнал не проходит через БП.

[Alex Post]

сигнал не проходит через БП.

Это как?

[Rim]

Это как?

Один провод динамика идет к выходу одного усилителя , а другой провод динамика к выходу другого усилителя. Т.е. общий провод усилителя не контактирует с выходом.

[3D-SPrinter]

Очень хороший раздел "Звук". Спасибо хозяину за труды.

На здоровье! Рад, что понравилось.

как вы относитесь к мостовым усилителям?

Честно говоря, не очень я к ним отношусь, да и давным-давно с ними не экспериментировал.
А в общем и целом у меня по усилителям сложилось примерно такое мнение:
Ламповые оконечники - фтопку (даже с самыми дорогими выходными трансами). Мракобесие это.
Китайский D-класс - для автомобильных сабов. Для домашнего аудио лучше вообще не использовать.
Интегральные типа LM3886 - для домашней акустики самого начального уровня. На более-менее приличных динамиках сразу будет слышно, что у LM-ки ватный бас и замыленный верх / середина.
Минимум для более-менее приличной акустики - усилитель Динамит viewtopic.php?f=30&t=341&p=22500#p22500 . Он очень даже неплох на мощностях до 50 Вт.
Ну и совсем хорошо - усилители из серии YES http://forum.vegalab.ru/showthread.php?t=70093 . Но на мощностях до 30-50 Вт они по соотношению цена-качество хуже Динамита.

[Alex Post]

Т.е. общий провод усилителя не контактирует с выходом.

Как устроен мостовой усилитель я в курсе. В багажнике наглядное пособие ездит и качает саб Я не улавливаю взаимосвязи между мостом и качеством. Мост это почти всегда синоним слова мощность. Но вот про качество впервые слышу, как и про то, что сигнал идёт через блок питания. Если б мостовые схемы давали прирост качества - только на них бы усилки и делали. А на самом деле в два раза (грубо) больше компонентов, значит в два раза больше шумов и искажений. Мост - это почти всегда вынужденная мера, когда нужно больше мощности, а увеличить ее по другому не получается. Ещё одна вынужденная мера - однополярное питание (в авто). Мостовая схема при однополярном питании позволяет избавиться от выходных конденсаторов и увеличить мощность - то что надо для неискушенного любителя шансона. Но о качестве тут речь не идёт, только о количестве. Ещё есть схемы с "вольтдобавкой", которые дают право писать "4х50вт" на автомагнитолах, и тоже не имеют ничего общего с качеством, "но это уже совсем другая история"(с) Каневский

[Rim]

Но о качестве тут речь не идёт, только о количестве.

Просто я как то слышал мостовой усил на TDA 2030 и был впечатлен качеством.

Ламповые оконечники - фтопку

Вот мостовик по смешной цене. Правда без БП, но в корпусе:
https://ru.aliexpress.com/item/weiliang ... 0000000000
