Re: Собираю СПринтер 233. AKDZG

Сообщение astroiLL » 02 апр 2016, 15:01

3D-SPrinter писал(а):Источник цитаты Базальтовый коврик

Где-то в Кастораме или Бауцентре такой видел. Надо прикупить. Жаль только мне кв.метр не нужен.
Астрономия и Линукс
3D-Sprinter 223 (пока собирается)

Аватара пользователя
AKDZG
Сообщения: 1700
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Собираю СПринтер 233. AKDZG

Сообщение AKDZG » 02 апр 2016, 16:59

Решил я шарики в каретках заменить на новые с Али, точностью G20. Собрал на них каретку, намазал Литолом - плохо ездит. Поставил назад старые шарики, стала ещё хуже ездить. Кое как раскатал каретку на тугой рельсе. Возможно дело не в шариках, а в кривой сборке. Хотя пересобирал несколько раз. Оставлю эксперименты с шариками на момент, когда появятся реальные проблемы или желание испытать шарики G10.
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
3D-SPrinter
Сообщения: 1366
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: Собираю СПринтер 233. AKDZG

Сообщение 3D-SPrinter » 02 апр 2016, 19:50

Вообще, я вроде бы победил закусывающие рельсы. Не надо разбирать каретки, менять шарики и т.д., потому что проблема не в каретках, а в самих рельсах. Я тут раздобыл метровый рельс из промышленной партии (на лазерный резак), так вот к нему все каретки с алишки прекрасно подходят, не закусывают и не хрустят. А вот рельсы с алишки идут все разные, по некоторым те же самые каретки еле ползают. Отсюда я сделал вывод, что надо дорабатывать сами рельсы. Оказалось, это не так сложно. Берётся зубочистка диаметром 2 мм, натирается зелёной пастой ГОИ с машинным маслом, и плашмя этой зубочисткой полируются желобки под шарики на рельсе. Минут через 5 такой полировки каретки начинают ходить по рельсе гораздо легче (под собственным весом при наклоне ), без закусывания и хруста. Грязь от полировки, конечно же, нужно смывать бензином, или хотя бы протереть ваткой с 646-м растворителем, чтобы она не попала внутрь каретки. Ну и главное не перестараться, чтобы не появился люфт каретки на рельсе.

Аватара пользователя
AKDZG
Сообщения: 1700
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Собираю СПринтер 233. AKDZG

Сообщение AKDZG » 03 апр 2016, 05:18

Интересно на HIWIN желобки полированные или тоже просто шлифованные?
И всё-таки китайцы подбирают каретки под рельсы. Эта каретка на другой рельсе очень туго ходила, а родная под своим весом каталась.
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
3D-SPrinter
Сообщения: 1366
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: Собираю СПринтер 233. AKDZG

Сообщение 3D-SPrinter » 03 апр 2016, 07:57

AKDZG писал(а):Источник цитаты И всё-таки китайцы подбирают каретки под рельсы.

В том и проблема, что нихрена они не подбирают. Первым делом я переставляю каретки на рельсах, если есть одновременно несколько комплектов. Иногда получается скомбинировать более-менее нормальные пары каретка-рельс, а если не получается, то приходится полировать вышеописанным способом. Да и вообще полирнуть невредно, они после этого как-то мягче и тише катаются.

Siraam
Сообщения: 28
Зарегистрирован: 02 апр 2016, 22:15
Имя: Maris
Откуда: Latvia,UK
Контактная информация:

Re: Собираю СПринтер 233. AKDZG

Сообщение Siraam » 03 апр 2016, 14:47

dimakein писал(а):Источник цитаты Базальтовый коврик из магазина "печи-камины". Цена 200 р. за квадратный метр.

Я бы посоветовал между ковриком и столом поставить алюминиевую фольгу. Фольга отлично отражает инфракрасные (тепловые) лучию В таких случаях я использую кухонную(пищевую) фольгу. Можно стырыть у жены на кухне :D :D

Аватара пользователя
AKDZG
Сообщения: 1700
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Собираю СПринтер 233. AKDZG

Сообщение AKDZG » 04 апр 2016, 13:33

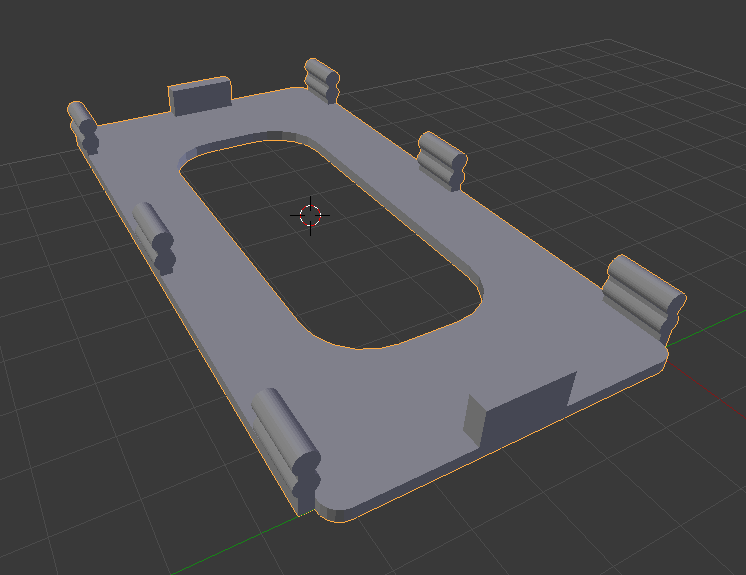

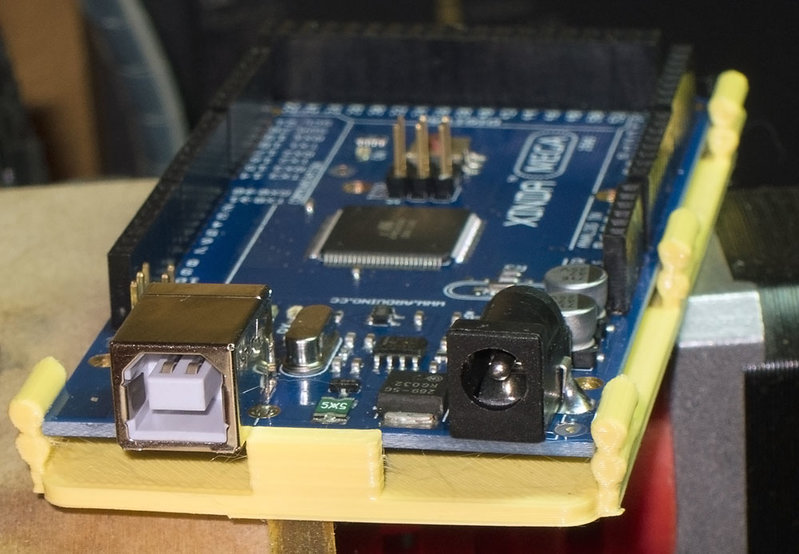

Защёлка для Arduino MEGA. Просто наклеивается на корпус. Печатал из PLA. Получилась очень жёсткая.
MEGA.zip
(20.17 КБ) 91 скачивание


Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
AKDZG
Сообщения: 1700
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Собираю СПринтер 233. AKDZG

Сообщение AKDZG » 05 апр 2016, 13:40

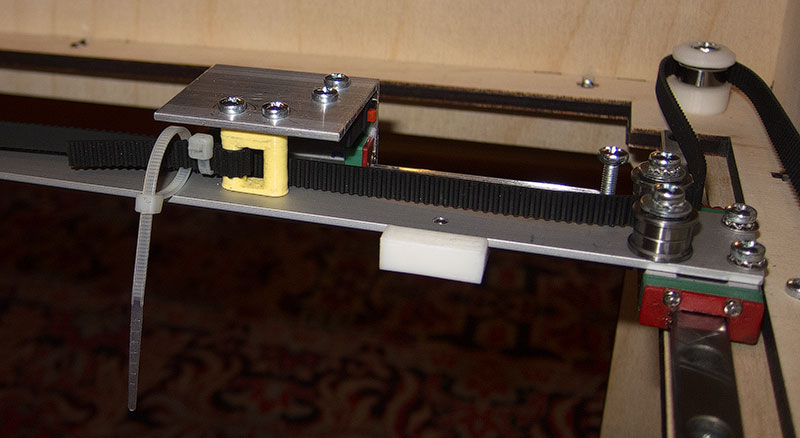

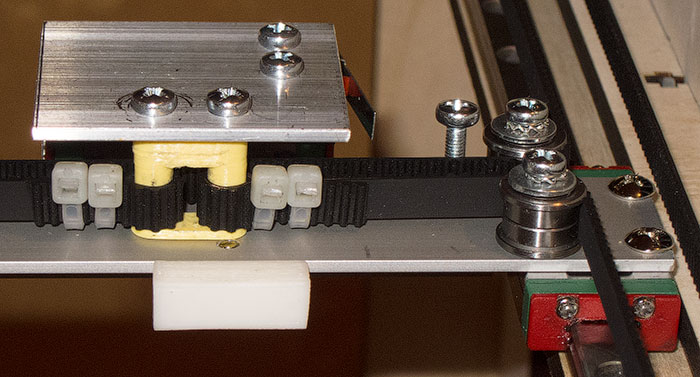

Как я ремень натягивал :o :D

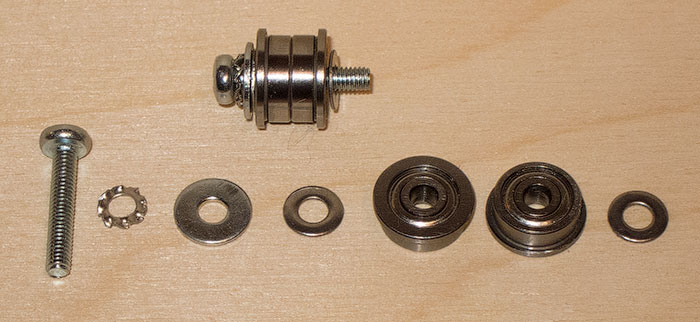

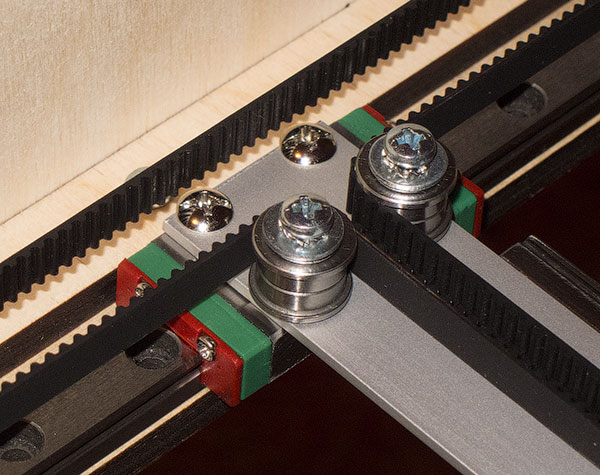

Подшипники f623, винтик М3x20



Модель жёлтой детальки (Лучше по своим размерам смоделировать)
Belt.zip
(8.26 КБ) 43 скачивания

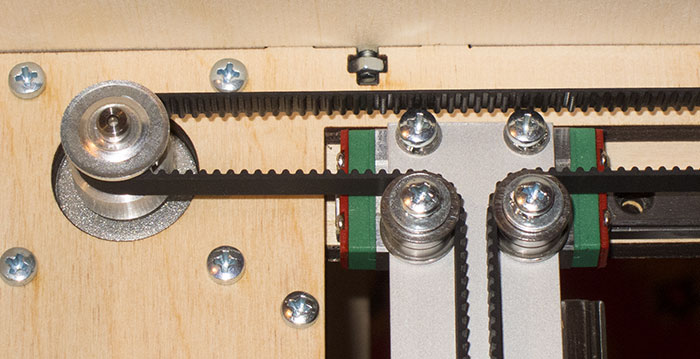

Я умудрился так собрать, что винтики задевают ремень.

Пришлось искать другие винтики.


Получилась небольшая не параллельность ремней.
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
3D-SPrinter
Сообщения: 1366
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: Собираю СПринтер 233. AKDZG

Сообщение 3D-SPrinter » 05 апр 2016, 16:54

В принципе всё нормально получилось. Только надо ещё уточнить, что ремень под стяжками нужно проклеивать циакрином.

Аватара пользователя
astroiLL
Сообщения: 156
Зарегистрирован: 22 мар 2016, 18:39
Имя: Илья
Откуда: г.Краснодар
Контактная информация:

Re: Собираю СПринтер 233. AKDZG

Сообщение astroiLL » 07 апр 2016, 09:42

AKDZG писал(а):Источник цитаты Я умудрился так собрать, что винтики задевают ремень.

А в конструкции была возможность сделать по другому? Выше или в сторону? Вроде посадка двигателей и рельс фиксированная?
Астрономия и Линукс
3D-Sprinter 223 (пока собирается)

Аватара пользователя
AKDZG
Сообщения: 1700
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Собираю СПринтер 233. AKDZG

Сообщение AKDZG » 07 апр 2016, 10:03

astroiLL, посадка рельсовых направляющих на фанерную часть немного свободна. Видимо я максимально рельсы раздвинул.
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
astroiLL
Сообщения: 156
Зарегистрирован: 22 мар 2016, 18:39
Имя: Илья
Откуда: г.Краснодар
Контактная информация:

Re: Собираю СПринтер 233. AKDZG

Сообщение astroiLL » 07 апр 2016, 11:11

Ок, надо при монтаже обратить на это внимание.
Астрономия и Линукс
3D-Sprinter 223 (пока собирается)

Аватара пользователя
AKDZG
Сообщения: 1700
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Собираю СПринтер 233. AKDZG

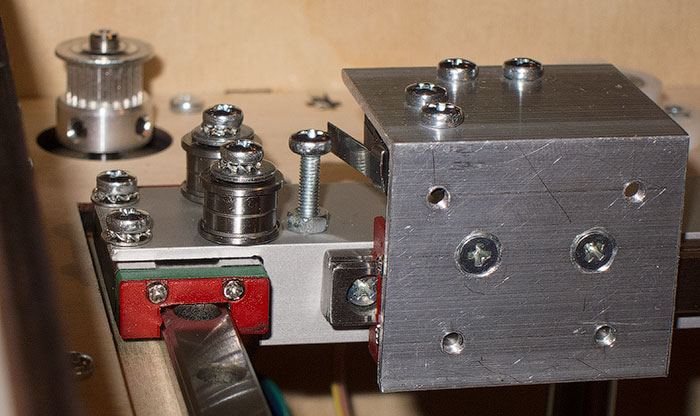

Сообщение AKDZG » 07 апр 2016, 11:21

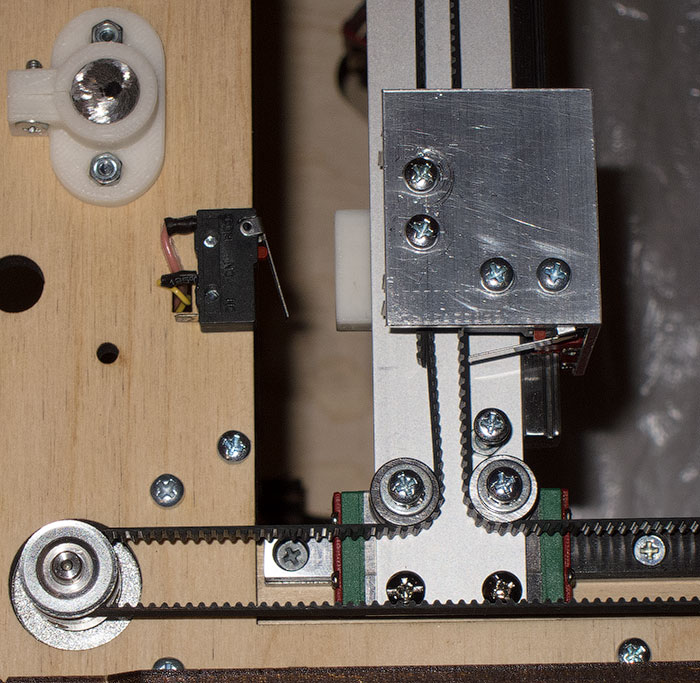

Я бы ещё рекомендовал рельсу на балке сместить немного вправо. Слева остаётся свободный рельс, когда концевик каретки уже сработал. В крайнем правом положении каретка частично съезжает с рельса.
Рекомендую указывать в подписи название 3D принтера и электроники

Аватара пользователя
astroiLL
Сообщения: 156
Зарегистрирован: 22 мар 2016, 18:39
Имя: Илья
Откуда: г.Краснодар
Контактная информация:

Re: Собираю СПринтер 233. AKDZG

Сообщение astroiLL » 07 апр 2016, 11:35

Во-во! У меня есть кой-какие задумки по концевикам, поэтому надо обратить внимание на положение и этой рельсы.
А по высоте смещать к верхнему краю? Правильно?
Астрономия и Линукс
3D-Sprinter 223 (пока собирается)

Аватара пользователя
3D-SPrinter
Сообщения: 1366
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород

Re: Собираю СПринтер 233. AKDZG

Сообщение 3D-SPrinter » 07 апр 2016, 13:57

AKDZG писал(а):Источник цитаты В крайнем правом положении каретка частично съезжает с рельса.

Там справа есть ограничительный винтик, чтобы каретка с рельса не съезжала.
