Собираю FlyingBear Tornado
Приветсвую господа !
После некоторого времени вялого выбора купил готовый кит FlyingBear Tornado, одноэкструдерную версию с автоуровнем.
Для изготовления мелкой мелочевки для нужд малого производства - разнообразный крепеж, корпуса и тд
Взял тут https://ru.aliexpress.com/item/Free-shi ... 33edIKpCRH
скажу сразу - что там сейчас за цена - непонимаю, взял за 32тр
приехал в Питер из Китая за 24 дня, фактически скорость света для габаритной посылки 18 кг
Основные особенности - h-bot, рельсы, область печати 350*300*290, боуден, полностью металлический каркас.

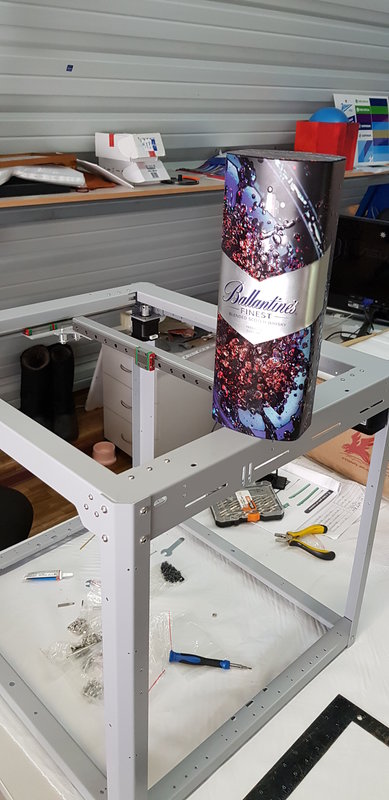

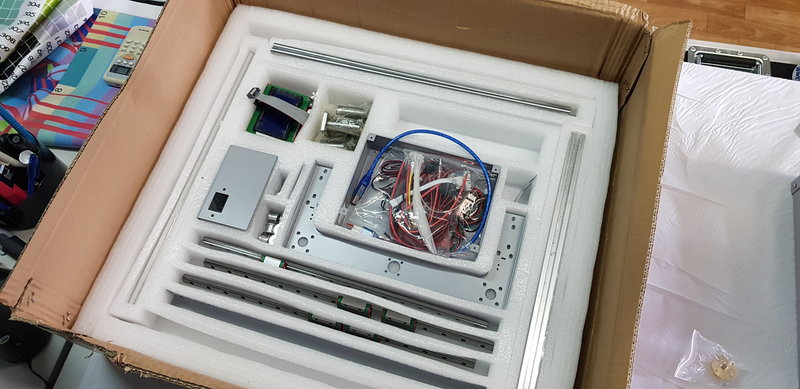

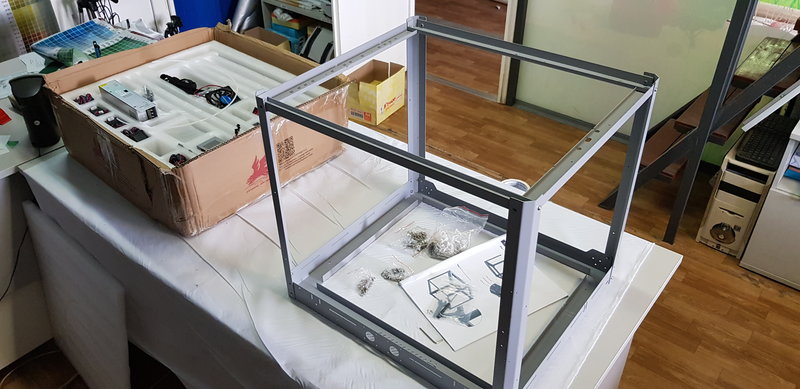

Пока только привез , распаковал, проверил комплект, наживил раму...
Что уже понравилось:

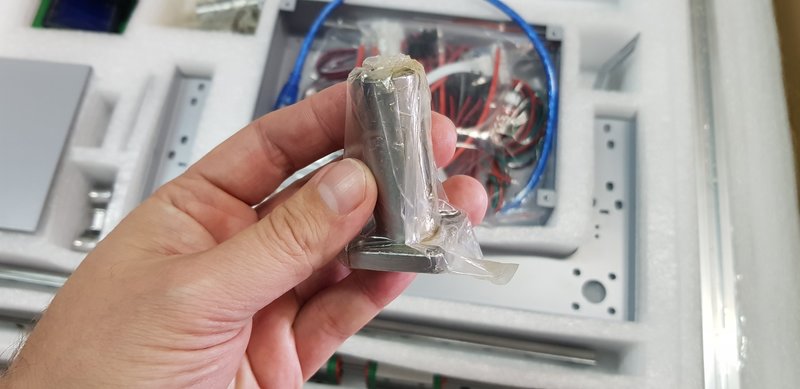

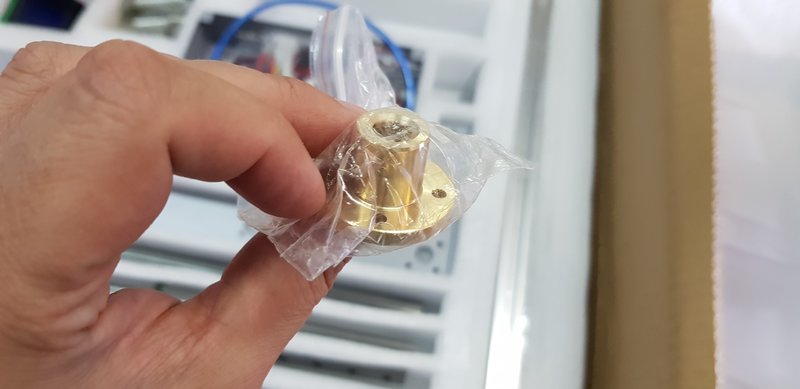

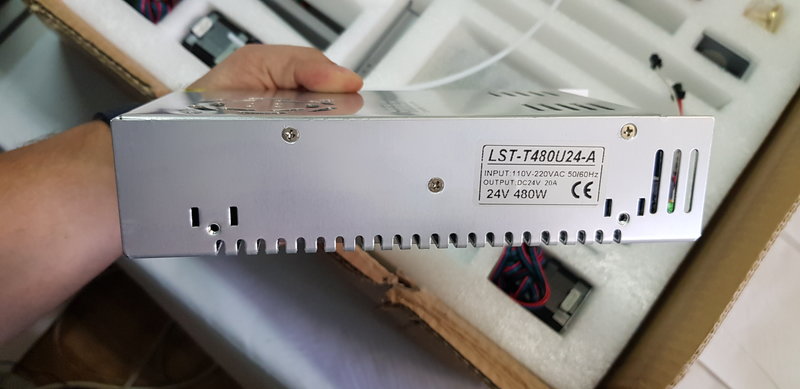

бп на 480 ватт, длинные подшипники стола - стол стоит на 2х винтах и 4х валах.
Нагрев стола 24 вольта, говорят 7 минут до 110 градусов, пока не проверял

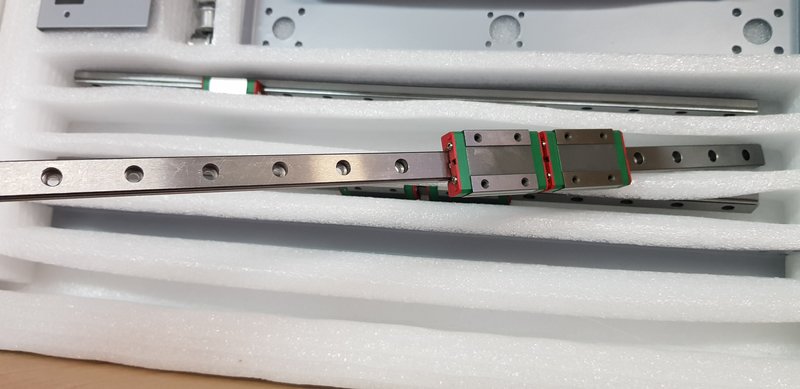

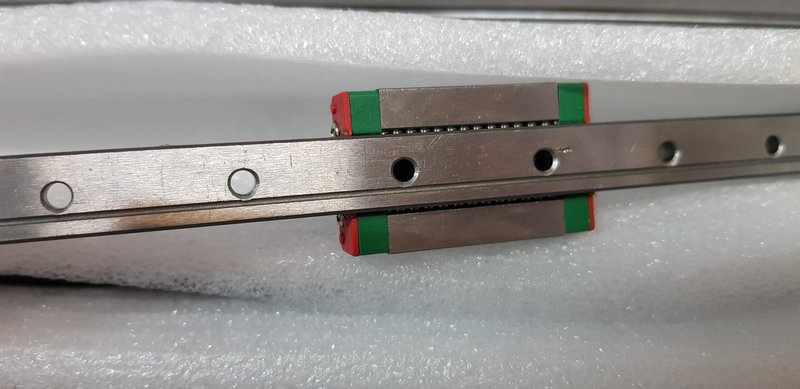

Рельсы - ровные, после промывки бензином и смазки литолом - каретки летают
Рама - сталь 2мм, жесткая, думал будет фольга, но нет, вполне увесистые палки. Где вкручиваются винты - приварены гаечки, а не просто нарезана резьба в листе как я ожидал
Стол - это конечно чума после анета а6 - аэродром а не стол...
Что уже не понравилось:
Как и у всех кубиков - жесткости рамы мало, но это ожидаемо. Поставлю диагонали на всех 4х сторонах, из алл уголка и будет монолит... Прямоугольник может превратится в параллелограмм, а 2 треугольника - никогда Буду ставить диагонали после монтажа всего навесного, чтобы ничему не мешались, просто снаружи в накладку засверлю "по месту" да прикручу ....
Нет штатного обдува области печати, для пла надо колхозить

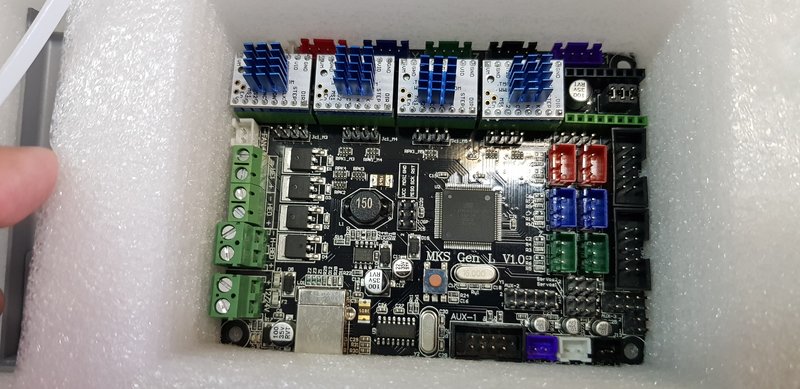

Пишут - по умолчанию не нестроен ток движков, драйвера всунуты "как есть"
Не подписаны провода в комплекте....
Пока всё, продолжение следует
Собирать буду вяло, ибо нет никакой спешки - анет а6 "деревянный самурай" viewtopic.php?f=21&t=590&start=60 продолжает иcправно трудиться
Буду рад любым советам и рекомендациям...
После некоторого времени вялого выбора купил готовый кит FlyingBear Tornado, одноэкструдерную версию с автоуровнем.
Для изготовления мелкой мелочевки для нужд малого производства - разнообразный крепеж, корпуса и тд
Взял тут https://ru.aliexpress.com/item/Free-shi ... 33edIKpCRH
скажу сразу - что там сейчас за цена - непонимаю, взял за 32тр
приехал в Питер из Китая за 24 дня, фактически скорость света для габаритной посылки 18 кг
Основные особенности - h-bot, рельсы, область печати 350*300*290, боуден, полностью металлический каркас.
Пока только привез , распаковал, проверил комплект, наживил раму...
Что уже понравилось:
бп на 480 ватт, длинные подшипники стола - стол стоит на 2х винтах и 4х валах.
Нагрев стола 24 вольта, говорят 7 минут до 110 градусов, пока не проверял
Рельсы - ровные, после промывки бензином и смазки литолом - каретки летают
Рама - сталь 2мм, жесткая, думал будет фольга, но нет, вполне увесистые палки. Где вкручиваются винты - приварены гаечки, а не просто нарезана резьба в листе как я ожидал
Стол - это конечно чума после анета а6 - аэродром а не стол...
Что уже не понравилось:
Как и у всех кубиков - жесткости рамы мало, но это ожидаемо. Поставлю диагонали на всех 4х сторонах, из алл уголка и будет монолит... Прямоугольник может превратится в параллелограмм, а 2 треугольника - никогда Буду ставить диагонали после монтажа всего навесного, чтобы ничему не мешались, просто снаружи в накладку засверлю "по месту" да прикручу ....
Нет штатного обдува области печати, для пла надо колхозить
Пишут - по умолчанию не нестроен ток движков, драйвера всунуты "как есть"
Не подписаны провода в комплекте....
Пока всё, продолжение следует
Собирать буду вяло, ибо нет никакой спешки - анет а6 "деревянный самурай" viewtopic.php?f=21&t=590&start=60 продолжает иcправно трудиться
Буду рад любым советам и рекомендациям...
FlyingBear Tornado
- Alex Post
- Сообщения: 7002
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Собираю FlyingBear Tornado
Если там действительно Н-бот, да на такой раме, очень интересно будет посмотреть, как он напечатает, скажем, окружность или квадрат размером хотя б сантиметров 10-15.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Собираю FlyingBear Tornado
А какие опасения ?
Я понимаю что тут секта фанеропоклонников , но рама довольно жесткая, на самом деле, получилась после протяжки.
А после установки диагоналей - будет как каменная. Не укосины по углам, а чистые диагонали от угла до угла. Сопромат никто не отменял ... народ печатает и горя не знает и так на нём, судя по отзывам. С электроникой в основном тут запары бывают, из за того что китайцы с прошивкой чтото там косячили, и то раньше, к раме нареканий мало... У Нбота я читал там верхушка на скручивание работает, именно в этом кроется проблема рамы, а тут верхушка если посмотрите на фото - единая штампованная деталь, не из палок отдельных. Он перевернут в верх ногами на фото
"будем посмотреть" в общем...
FlyingBear Tornado
-
- Сообщения: 1229
- Зарегистрирован: 23 ноя 2016, 22:50
- Имя: Денис
- Откуда: Дубна
- Благодарил (а): 44 раза
- Поблагодарили: 124 раза
Re: Собираю FlyingBear Tornado
Ну сколь я понимаю, проблема в скорости. На скорости 50 будет нормально печатать даже из 20го одиночного профиля. А вот на 150...
В основном, но не только. Жесткость самого корпуса тоже влияет. Правда вы эту самую жесткость обеспечите диагоналями.
Вот! Это самая суть!
ЗЫ: Мне интересно немного, как этот принтер будет печатать, но интерес чисто теоретический - у меня принтер уже есть и он меня устраивает..
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду!
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Собираю FlyingBear Tornado
День второй

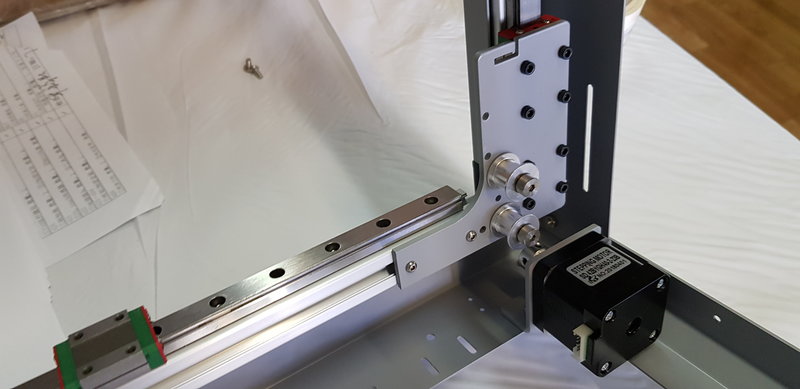

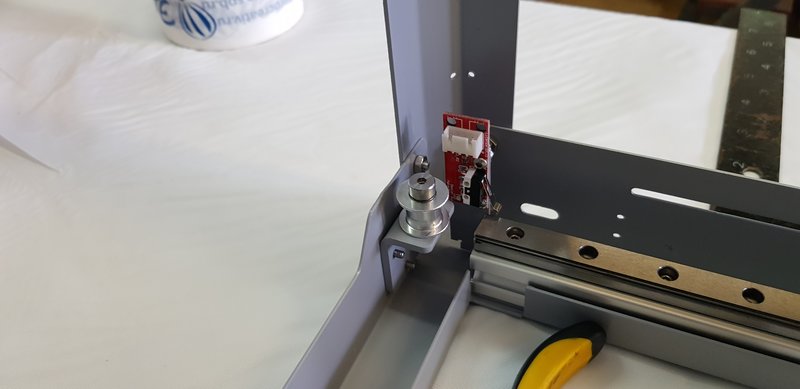

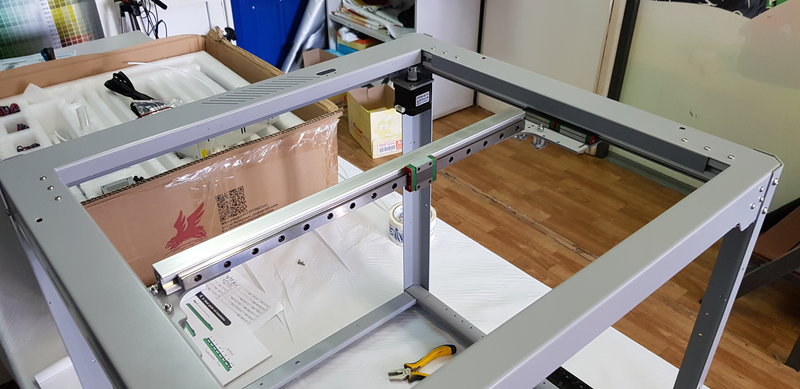

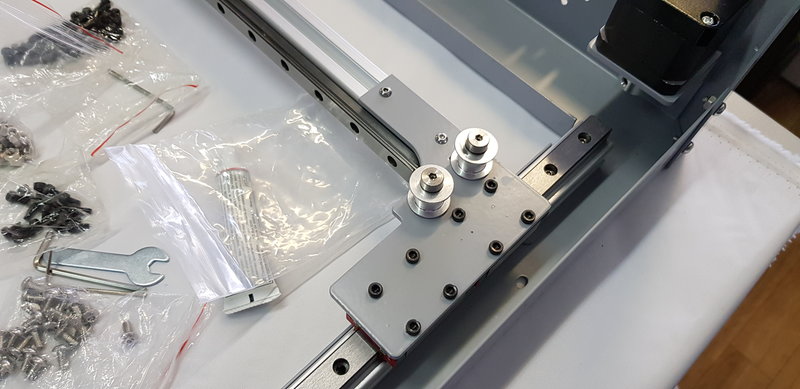

Установил механику Х и Y, моторы и роллики.
Всё встало нормально, паралельность выставил, балка ходит легко, люфтов нет. Единственный косяк - китайцы предусмотрели зачемто по 2 каретки на рельсах Y. Прикручиваеш угольник балки к первой - всё летает. Притягиваеш к второй карете - начинает подклинивать. Угольник не идеален в плоскости видать. Зачем там 2 каретки - вообще не понятно, и с одной отлично работает... По факту прикрутил намертво к той что ближе к балке, а вторую слегка только затянул, поставив винты на фиксатор...
Кстати по рельсам 2 вопроса, так как никогда дела с ними не имел ранее.
1. Смазка рельс - достаточно ли просто снаружи смазать рельсу? Или надо снимать каретку и смазывать изнутри? Вроде сальники там есть и излишки смазки с рельсы удаляют, так что если и попадает снаружи смазка, то не очень много. Этого достаточно для работы? Предварительно я промыл каретки в бензине, так что ничего заводского там не осталось, если что и было
2. Как легко должна ходить балка? Под своим весом падает при угле наклона принтера 15 градусов. Но явно туже ходит чем просто каретка по рельсе
Установил механику Х и Y, моторы и роллики.
Всё встало нормально, паралельность выставил, балка ходит легко, люфтов нет. Единственный косяк - китайцы предусмотрели зачемто по 2 каретки на рельсах Y. Прикручиваеш угольник балки к первой - всё летает. Притягиваеш к второй карете - начинает подклинивать. Угольник не идеален в плоскости видать. Зачем там 2 каретки - вообще не понятно, и с одной отлично работает... По факту прикрутил намертво к той что ближе к балке, а вторую слегка только затянул, поставив винты на фиксатор...
Кстати по рельсам 2 вопроса, так как никогда дела с ними не имел ранее.
1. Смазка рельс - достаточно ли просто снаружи смазать рельсу? Или надо снимать каретку и смазывать изнутри? Вроде сальники там есть и излишки смазки с рельсы удаляют, так что если и попадает снаружи смазка, то не очень много. Этого достаточно для работы? Предварительно я промыл каретки в бензине, так что ничего заводского там не осталось, если что и было
2. Как легко должна ходить балка? Под своим весом падает при угле наклона принтера 15 градусов. Но явно туже ходит чем просто каретка по рельсе
Последний раз редактировалось Zur 15 авг 2018, 14:17, всего редактировалось 2 раза.
FlyingBear Tornado
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Собираю FlyingBear Tornado
народ 100 печатает на стоковой раме. Дальше колхозинг
FlyingBear Tornado
- 3D-SPrinter
- Сообщения: 10554
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 985 раз
- Контактная информация:
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Собираю FlyingBear Tornado
Уж с кем-с кем, а с трезвостью нам не по пути !3D-SPrinter писал(а): ↑15 авг 2018, 15:48Это не секта. Это "Сообщество инженерно-технической трезвости".
FlyingBear Tornado
-
- Сообщения: 1229
- Зарегистрирован: 23 ноя 2016, 22:50
- Имя: Денис
- Откуда: Дубна
- Благодарил (а): 44 раза
- Поблагодарили: 124 раза
Re: Собираю FlyingBear Tornado
Так технической трезвости, а не обычной.
С обычной и нам не по пути. У меня бывали случаи, когда я проявлял техническую трезвость в таком состоянии, что о ней мне рассказывали мне только наутро...
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду!
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Собираю FlyingBear Tornado
Так то оно так, но просто из всех и всяческих фанер мне всёже ближе листовое железо. Да чтоб потолще.
Я тут подумал про такое банальное решение как сварить детали рамы между собой после сборки и наладки. Банально прихватить каждую деталь точках в 4х к соседней.... Но риск словить проблему от того что раму поведет конечно приличный... а оведет обязательно. Зато может и укусин не надо будет
Я тут подумал про такое банальное решение как сварить детали рамы между собой после сборки и наладки. Банально прихватить каждую деталь точках в 4х к соседней.... Но риск словить проблему от того что раму поведет конечно приличный... а оведет обязательно. Зато может и укусин не надо будет
FlyingBear Tornado
- 3D-SPrinter
- Сообщения: 10554
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 985 раз
- Контактная информация:
Re: Собираю FlyingBear Tornado
Если бы оно было лучше из железа, я бы сделал из железа.
Но в данном применении фанера предпочтительней по всем параметрам.
Однако, дело хозяйское - дерзайте.
- Alex Post
- Сообщения: 7002
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Собираю FlyingBear Tornado
Это в корне меняет картину. Слежу с интересом.Zur писал(а): ↑15 авг 2018, 08:44единая штампованная деталь
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
- 3D-SPrinter
- Сообщения: 10554
- Зарегистрирован: 19 ноя 2015, 14:23
- Имя: Андрей
- Откуда: Н.Новгород
- Благодарил (а): 76 раз
- Поблагодарили: 985 раз
- Контактная информация:
Re: Собираю FlyingBear Tornado
ИМХО, картина всё та же. Технологичность сборки, компоновка (кишки наружу), внешний вид, цена - всё хуже, чем у фанеры, даже при одинаковом качестве печати (если получится достичь "фанерного" качества). Единственный плюс - преодоление "фанерной фобии". Но это вопрос не технический, а чисто психологический.
- Alex Post
- Сообщения: 7002
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Собираю FlyingBear Tornado
Я свои промыл и смазал как раз каретки. Рельсы не смазывал совсем, даже наоборот, вытер насухо и периодически так же насухо протираю от пыли.
Смазывал тефлоновым спреем-смазкой. Андрей Спринтер писал неоднократно, что смазывает моторной синтетикой.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
- Alex Post
- Сообщения: 7002
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Собираю FlyingBear Tornado
Я в плане картины с жёсткостью верхнего квадрата. А так - у всех фломастеры разные. Кто-то наоборот прется от "кишков наружу".
Пример из жизни: я и мой брат. У меня дом в стиле "прованс" обставлен и отделан: дерево, стены под краску, все теплое и ламповое. А у брата моего жёсткий хайтек: хром, мебель крашеная в металлик под лак, обои какие то вырвиглаз чёрно-красные. Но ему это нравится, а на мой говорит "как в деревне у деда". А мне это лучшая похвала Так и тут: кому дерево а кому железо.
