Печатаем на СПринтере

[Kaktus]

DownHouse, надеюсь, деталька после печати постепенно остывает в типа термокамере до комнатной температуры?

[lopuh]

Я просто не понимаю, почему при одинаковых условиях у него все печатает, а у меня корежит. Причем как я понял у него даже профиль внутрь влезает без обработки, т.е. там вообще ни малейшего перекоса нет.

Я бы особо не верил в одинаковые условия по температурам, по крайней мере... У всех свои "попугаи" и термисторы. Мой, например, на хотэнде сильно подвирает. Уже привык к этому и сразу ставлю температуры выше рекомендованных (мои "попугаи"- 255...260 для ABS, 235 для PLA. Пластик весь FD plast).
Cамый беспроблемный у меня PLA, если бы не низкая термостойкость отпечатанных деталей- применял бы его гораздо больше.
С АBS на крупных(особенно тонкостенных деталях) борюсь повышенными температурами, пупыркой, защитой от сквозняков. Но были детали которые на ABS так и не смог победить, после многих попыток.

[3D-SPrinter]

Но были детали которые на ABS так и не смог победить, после многих попыток.

Я теперь всё крупное из PET-G фигачу без проблем. ИМХО, прекрасный заменитель АБС и ПЛА для технических крупных деталей.

[MisleGon]

Опробовал SBS от FDPlast. В принципе для не нагруженных моделей и сувенирки вполне.
Печатал тестовый кубик высотой 15мм, стенки 0,8, дно/крыша 1мм, заполнение героид 20%.
Скорость печати и температура - с 0 до 7 мм на 40мм/с Т 235, с 7 до 11 мм 60 мм/с Т 235, и с 11 до 15 мм 80 мм/с Т 240.
В общем печатает и на 235, но межслойка слабовата и сопливость на героидном заполнении (волна) повышенная, соплей на стенах нет. Но адгезия при Т стола 80 и на клей The3D просто шикарная, еле оторвал от холодного стола, так что на клей 70 более чем достаточно будет.

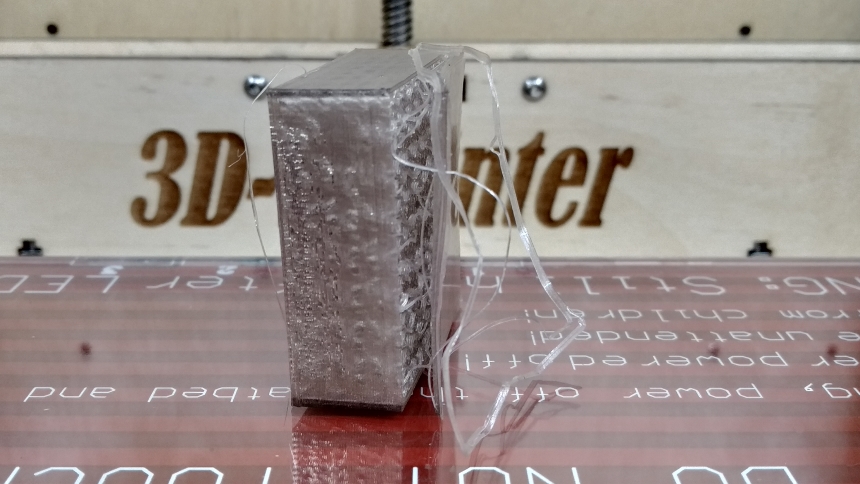

Фото заполнения при Т 240 (при Т 235 не снял):

Внешка более прозрачная на скорости от 60 мм/с

При попытке отломать (именно так, а не обрезкой) оторвал дно от кубика. Остальное руками разорвать не удалось:

Сегодня забирал заказ у FDPlast, разговорились с менеджером - через две недели у них будет PETG примерно по 1000 руб за 1 кг (на катушке), порядка 10 цветов, катушек 50 привезут. Цвета будут идентичны PLA, кроме металликов.

[Kaktus]

Но адгезия при Т стола 80 и на клей The3D просто шикарная, еле оторвал от холодного стола, так что на клей 70 более чем достаточно будет.

55 вполне будет на 3Д клей.

разговорились с менеджером - через две недели у них будет PETG примерно по 1000 руб за 1 кг (на катушке)

Я у ABS Maker по 1090 за кг беру. Вполне доволен. Правда в одной катушке окалина попалась - поменяли без вопросов.

[Lenivo]

Я теперь всё крупное из PET-G фигачу без проблем. ИМХО, прекрасный заменитель АБС и ПЛА для технических крупных деталей.

Андрей давай делись, как победил ПЭТГ.
Видел коробку для лазера - достаточно хорошо получилось. Просто помню , что ты ругался, что не мог отстроиться на ПЭТГ - рассказывай чего сделал, и какие настройки применяешь. Каким нагревательным блоком печатаешь и каким соплом?

[MisleGon]

Я у ABS Maker по 1090 за кг беру. Вполне доволен.

Мне он тоже понравился, печатает без проблем. Но если срочно понадобиться, то его ждать нужно, а так он под боком будет. Хотя еще нужно смотреть, как будет печатать от FDPlast.

[Kaktus]

Но если срочно понадобиться, то его ждать нужно, а так он под боком будет.

Они мне крайний раз на следующий день после заказа отправили, и через три дня Боксберри доставило. Я пришалел от такой скорости
Еще ПЛА Титаниум у них забавный. С серебрянкой При 195 печатает четко, я даже изменил свое предвзятое мнение о ПЛА.

[Kaktus]

Хотя еще нужно смотреть, как будет печатать от FDPlast.

А ФДпласт разве ПЕТГ производят?

[MisleGon]

А ФДпласт разве ПЕТГ производят?

Повторюсь:

Сегодня забирал заказ у FDPlast, разговорились с менеджером - через две недели у них будет PETG примерно по 1000 руб за 1 кг (на катушке), порядка 10 цветов, катушек 50 привезут. Цвета будут идентичны PLA, кроме металликов.

То бишь FDPlast начинает выпуск PETG.

[3D-SPrinter]

делись, как победил ПЭТГ.

Заправил PETG в свежесобранный принтер - печатает без проблем на любых скоростях.
Задумался, а чем же мой 222-й ветеран отличается от свежесобранного?
Поменял сопло, подрезал трубку боудена, поменял шестерёнку и подшипник в экструдере на новые. И всё понеслось!
Подозреваю, что PETG не любит загаженное ПЛА сопло. Я старым соплом несколько катушек ПЛА испечатал, а после него внутри сопла остаётся слой чёрного нагара. Кончик трубки боудена я не подрезал больше года, он тоже оказался подгоревший. И шестерёнка за 3.5 года интенсивной работы, видимо, подзатупилась и забилась опилками пластика. Так что надо было просто не наглеть, а обслужить принтер хотя бы раз в три года.

Кстати, параметры печати такие же, как для АБС (температура сопла 240, стол 110). Печатал PETG без проблем старыми G-кодами для АБС на тех же скоростях под сотку.

[Alex Post]

температура сопла 240, стол 110

110* ему многовато, может коробить первые слои. Но если массивные детали - то покатит. Я для ПЕТ-Г 70* грею, на БФ-2 отлично липнет. Сопло тоже 240* ставлю.
Скорость ПЕТ-Г всеж не любит: на больших скоростях может рвать нитку, при ретрактах оставлять дыры. Но 60-80 без проблем пережевывает, а больше мне редко надо.

[Kaktus]

Вы сначала попробуйте чего-то таким соплом напечатать на стандартном хотенде. Подозреваю, что увидев такое "качество" печати из миллиметровой колбасени, вопрос сам-собой отпадёт. Даже 0.8 и то смотрится жутковато по-сравнению со стандартным 0.4. Так что в реальности на принтерах 200х300 больше 0.6 мало кто печатает.

Попробовал. 1,2 пока не доехало, зато 1,0 есть. АБС, сопло 1,0 вулкан, слой 0,4, скорость 70. Для технических деталей и для личного использования вполне нормально по мне. Зато разница во времени печати 2 часа против 7 с соплом 0,4.


Заодно случайно победил сопли на Flex. Надо было четыре ножки напечатать, качество не принципиально. Ну думаю 1,0 пойдет, сразу четыре напечатаю, а сопли не волнуют. И напечаталось без соплей с ретрактом 1мм на скорости 30... На радостях котейку напечатал этим же соплом.
Flex Filamentarno, сопло 1,0 Вулкан; слой 0,2; скорость печати 30. Настройки в слайсере для сопла 0,4.

[3D-SPrinter]

Для технических деталей и для личного использования вполне нормально по мне.

Если качество печати устраивает, то всё ОК. Для слоя 0.4 сопло 0.8 даже лучше подходит. А для него Вулкан не нужен, можно обычным хотендом печатать.

[PM3D]

Распечатал текстовую деталь, часть статуи. Были сомнения печати нависающих элементов шеи и подбородка. Печать без поддержки. Пластик HIPS FD Plast. Сопло 0,6 мм. Слой 0,2 мм. Температура сопла 245' стол 80'. Скорость печати общая 50, скорость печати контура (внешний, внутренней) 30, Заполнение 25%. Обдув 100%.
