Выбор камеры и объектива для SLS

Модераторы: jamoro, DenKor

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 24 июл 2019, 13:55

Username писал(а):
24 июл 2019, 08:31
Имеет ли смысл переплачивать за большее разрешение обьектива (5-8мп)?
Ну лично для меня цена за 5Мп объективы была вполне "подъёмной" (но сами объективы под матрицу 2/3", так что их фокусное на моих матрицах 1/2.5" оказалось заметно больше, чем "расчётные" 12мм).
Само фокусное расстояние объектива надо подбирать по калькулятору под конкретный проектор и его область проекции (а также учитывать размер матрицы камеры, разумеется).
Username писал(а):
24 июл 2019, 08:31
Стоит ли смотреть варифокальные обьективы
На широком угле (для вменяемых по цене вариообъективов) скорее всего будут сильные искажения (для "фото" оно совсем не критично, но вот для сканирования плохо) А использовать только как "теле" - смысла не вижу.

DenKor
Сообщения: 122
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 14 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение DenKor » 24 июл 2019, 16:12

Username писал(а):
24 июл 2019, 08:31
Проектор LG PF1500W 1920x1080 мин проекц расстояние 0,9м
А у вас этот проектор уже есть? Или собираетесь только купить?
У моего pf1500 минимальное проекционное расстояние явно не такое. Выше я приводил информацию о нем.
Исходя из тех данных и зная информацию о матрице объектив легко подобрать по калькулятору.

Username
Сообщения: 10
Зарегистрирован: 22 апр 2019, 09:04
Имя: Дмитрий
Откуда: Севернее Кореи
Благодарил (а): 8 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение Username » 24 июл 2019, 16:32

Проектор куплен не в России, сейчас направляется ко мне. Про его проекционное вычитал на яндекс маркете. Камера также куплена, но пока в пути. Вот и думаю, ждать пока все это добро придет, или не терять времени и заказывать обьектив. Пока склоняюсь к покупке 25 мм, в соседней теме его как раз с моей камерой тестили, вроде вполне успешно.

DenKor
Сообщения: 122
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 14 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение DenKor » 24 июл 2019, 16:56

Откройте калькулятор и посчитайте лучше все нормально. К сожалению у меня компьютера в ближайшее время не будет под рукой, так бы помог.
Ещё нужно знать, какие будут объекты сканирования. Может придется завести 2 или 3 объектива для универсальности.

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 24 июл 2019, 17:41

Username писал(а):
24 июл 2019, 16:32
пока все это добро придет, или не терять времени и заказывать обьектив
Я очень советую не торопиться!
Сначала надо точно (ну более менее) выяснить реальный размер "прямоугольника" проекции на требуемом расстоянии, и уже к нему (зная размер матрицы камеры) по калькулятору подбирать объектив, который будет давать примерно такую же область "захвата". Иначе потом может потребоваться "городить огород" сдвигая камеры относительно проектора вперёд или назад, чтобы объять весь засвеченный участок.

Username
Сообщения: 10
Зарегистрирован: 22 апр 2019, 09:04
Имя: Дмитрий
Откуда: Севернее Кореи
Благодарил (а): 8 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение Username » 24 июл 2019, 18:04

Спасибо за ответы! Наверное действительно дождусь получения, а пока займусь калибровочными таблицами.
А кто-нибудь знает, зачем на сканере 4 камеры? Встретил сегодня на просторах ebay -
https://www.ebay.com/itm/4-eye-3D-Scann ... 4247008174
Что это? Действительная необходимость когда нужна супер-точность или просто у продавца отец на камерной фабрике работает? :D

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 24 июл 2019, 18:37

Username писал(а):
24 июл 2019, 18:04
зачем на сканере 4 камеры
Скорее всего - они просто работают попарно (например, в зависимости от размера сканируемого объекта выбирается нужная пара камер с предустановленными под это дело объективами о определённой зоной сканирования). Где-то видел ещё подобный сканер - там именно таким образом демонстрировалась его работа.
Одновременное же использование всех четырёх камер (при таком "рядном" расположении их на сканере) лично я считаю бесполезным.

Username
Сообщения: 10
Зарегистрирован: 22 апр 2019, 09:04
Имя: Дмитрий
Откуда: Севернее Кореи
Благодарил (а): 8 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение Username » 16 авг 2019, 06:17

Получил наконец свой проектор LG PF1500W и камеру IDS UI-3060CP-M-GL Rev.2
Проектор по размеру в два раза меньше чем мой старый ламповый Acer H6510BD Греется чуть меньше, шумит почти также, но при дневном свете яркость у LG заметно меньше чем у лампового.
Размеру камеры также удивился - она очень маленькая. Как и у Андрея OBN_RacerMan корпус камеры имеет размер 29x29 мм. Для понимания масштаба сделал фото относительно телефона.
Спойлер
Размер камеры относительно телефона
Камера IDS UI-3060CP-M-GL
Проектор LG PF1500W
В общем вопрос выбора обьектива встал как никогда остро.

Проверил проектор (а он такой же как у Дениса DenKor), минимальное расстояние на котором можно сфокусироваться - 38 см. При этом проекция 16х27 см. Кстати как правильно мерить минимальное расстояние - от торца проектора или от оси штатива, на котором будет закреплена камера?

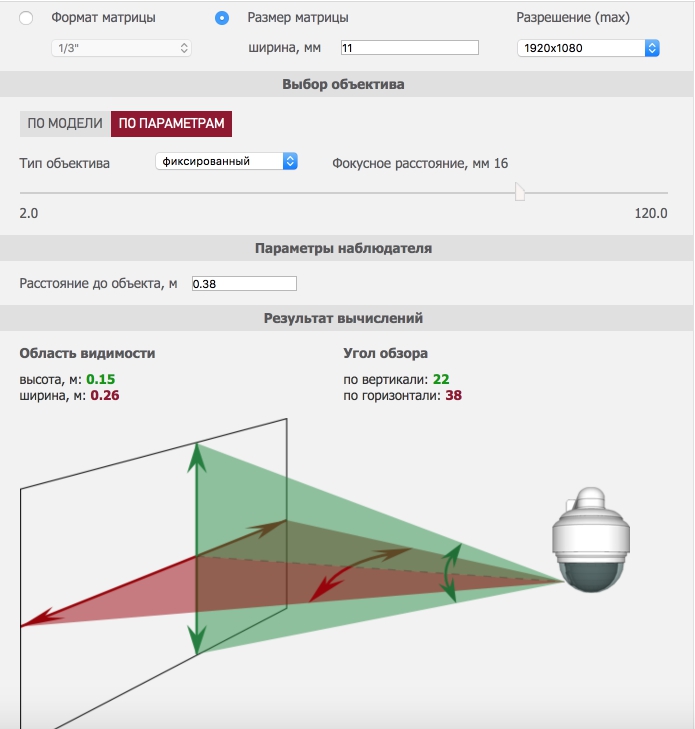

По калькулятору вроде как нужен 16 объектив -
Расчет углов обзора и области видимости
Но смущает то что:
1. Ширину матрицы нельзя выбрать дробной (матрица имеет физическую ширину 11,3 а значение вставить можно только целое - 11). Среди форматов нет матриц 1/1,2, т.е. считать только по ширине.
2. Разрешение камеры в калькуляторе можно выбрать только 1920х1080, а по факту у камеры 1936х1216 (по высоте разница довольно большая)
3. Александр Ninznak на такую же камеру ставил вообще 25 объектив, и писал что в идеале он поставил бы 35 мм

Подскажите какой объектив все же выбрать 16, 25 или 35 мм? Так как объектив первый и единственный лучше чтобы он был максимально универсальным. Хочется уже поскорее начать эксперименты, но боюсь ошибиться.

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 16 авг 2019, 09:32

Поздравляю с покупкой!
Username писал(а):
16 авг 2019, 06:17
Но смущает то что:
Ну тут не вижу смысла подгонять прям "миллиметр-в-миллиметр".
Конечно, если есть сильное желание, можно использовать и более продвинутый калькулятор с огромной кучей настроек.

По расстоянию - я считаю от линзы объектива (опять же, плюс/минус 5мм роли не сыграют). А далее в любом случае придётся крепление и положение камер "подгонять по месту". И это у вас ещё проектор очень удобной формы (узкий, и с объективом по центру) позволяющей поставить камеры и слева и справа.

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 16 авг 2019, 13:04

Интересно, а камера UI-3160CP-M-GL Rev.2 на базе сенсора NOIP1SN2000A-QDI сильно хуже по реальным параметрам? (Просто у неё матрица поменьше - 2/3" против 1/1.2" у UI-3060CP-M-GL Rev.2 ну и размер пикселя 4.8 µm против 5.86 µm
)
P.S. Самое интересное, конечно, это то, что с этими камерами должно заработать ПО Flexscan (где функционал намного выше, чем у HP 3Dscan).

Username
Сообщения: 10
Зарегистрирован: 22 апр 2019, 09:04
Имя: Дмитрий
Откуда: Севернее Кореи
Благодарил (а): 8 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение Username » 16 авг 2019, 13:33

OBN_RacerMan писал(а):
16 авг 2019, 13:04
Интересно, а камера UI-3160CP-M-GL Rev.2 на базе сенсора NOIP1SN2000A-QDI сильно хуже по реальным параметрам?
Я пока на этот вопрос ответить не смогу, так как пока нет объектива. Но как только он будет куплен и придет ко мне, готов учавствовать в любых экспериментах, сравнениях и тестах, самому интересно (я сделал выбор в пользу UI-3060CP-M-GL потому как она ч/б, имеет большую матрицу и скорость в 160 fps, надеюсь не ошибся. С обьективом вот посложнее :)

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 16 авг 2019, 13:38

Username писал(а):
16 авг 2019, 13:33
(я сделал выбор в пользу UI-3060CP-M-GL потому как она ч/б, имеет большую матрицу и скорость в 160 fps
Ну та модель, что написал я имеет точно такие характеристики, тоже ч/б (только сенсор чуть поменьше и производитель у него другой). А мои объективы как раз под матрицу 2/3" рассчитаны (но использую с 1/2.5"...)

P.S. Протестировать можно и без объектива - если программа просто увидит что есть "на том конце провода" камера (появится в списке) - значит будет работать
У меня список доступных камер пуст... что не удивительно :-)

Username
Сообщения: 10
Зарегистрирован: 22 апр 2019, 09:04
Имя: Дмитрий
Откуда: Севернее Кореи
Благодарил (а): 8 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение Username » 17 авг 2019, 14:08

Да, камеры IDS определяются в FlexScan
Скорей всего даже две работать будут (только вот есть ли смысл?)
Спойлер

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 19 авг 2019, 17:00

Чуток болтологии...
Лазил тут опять по Али и наткнулся на одну немного заинтересовавшую меня камеру к сожалению, у неё маленькая матрица 1/2.7" (но есть режим HDR)... но важнее то, что на её корпусе я увидел название сайта производителя таких камер.
А вот там (у сайта есть англоязычная версия) уже нашёл действительно, довольно интересную камеру U3ST507M-H - USB3.0, 5Мп, большая матрица 2/3" IMX264LQR (ч/б аналог IMX265), Global Shutter со скоростью от 37.5fps при 5Мп, до 56fps в FullHD (есть варианты использования и мЕньшего разрешения - 1.2Мп / 145fps), драйверы, вроде как, свои у них (их можно скачать с их сайта) но заявлена поддержка до 8 камер.
К сожалению, на самом Али именно эту камеру не смог найти, чтобы узнать её стоимость (но можно купить отдельно сенсоры IMX264LQR по 21к :D ... только к чему их цеплять без обвязки).

Аватара пользователя
OBN_RacerMan
Сообщения: 261
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 14 раз
Поблагодарили: 28 раз

Re: Выбор камеры и объектива для SLS

Непрочитанное сообщение OBN_RacerMan » 18 сен 2019, 23:40

Обратил внимание на фильтры, надеваемые на камеры, для сканирования блестящих предметов в синем свете.
На Али нашёл нечто похожее (только внешне, по золотистому оттенку) - но тут другая полоса пропускания да и цена совсем уж "невкусная"... (а в одном из видео разглядел маркировку фильтра - Azure BP470 (bandpass filter 470nm) - но цены на него не нашёл, хотя вот тут вроде есть они)
Вообще кто-то пробовал такое?
