Версия 00:15, 7 июля 2016
Содержание
Описание
Экструдер - это агрегат для выдавливания расплава полимера через формирующее отверстие. Экструдеры стоят в FDM 3D принтерах, 3D ручках и экструдерах прутка для 3D принтеров. В случае 3D принтера самим экструдером называют только часть толкающую пруток, хотя и хотэнд тоже часть экструдера.
Экструдеры на 3D принтерах бывают:
- закреплённые неподвижно - боуден (Bowden)
- закреплённые на каретке - директ (Direct) или вэйд (Wade)
Из чего состоит экструдер 3D принтера
- Шаговый двигатель
- Редуктор (не обязательно)
- Металлическая шестерня или хоббед-болт
- Прижимной ролик
- Пружина
- Корпусные детали с входным и выходным отверстиями
- Транспортировочная (боуден) трубка
Шаговый двигатель
Обычно это Nema 17 или более мелкий двигатель
Редуктор

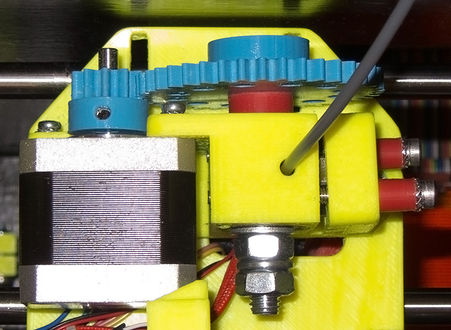

Шестерни бывают напечатанными (простые или шевронные) или металлическими. Иногда ставят планетарный редуктор, из-за компактных размеров.
Металлическая шестерня или хоббед-болт
Служит для проталкивания прутка в хотэнд.

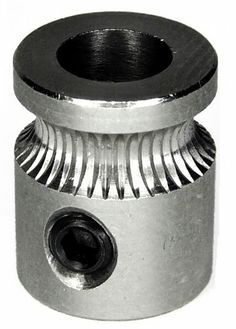

Шестерня MK8 экструдера 3D принтера СПринтер
Болт экструдера Ultimaker Original
Hobbed-bolt для Mendel90
Прижимной ролик
Прижимает пруток к насечкам шестерни, для предотвращения проскальзывания.
Пружина
Воздействует на прижимной ролик. Иногда вместо пружин ставят регулируемые болты.
