Основные комплектующие для 3D принтера

Сообщение metal » 01 дек 2015, 12:45

Основные комплектующие для 3D принтера

Что и где купить?
В помощь начинающему принтеростроителю.


Делимся своими находками.
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 13 дек 2015, 23:03

Мертвая ссылка:
Обжимка для Dupont штекеров http://www.aliexpress.com/item/Free-Shi ... 49372.html
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
AKDZG
Сообщения: 1645
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Основные комплектующие для 3D принтера

Сообщение AKDZG » 14 дек 2015, 07:46

metal писал(а):Мертвая ссылка:
Обжимка для Dupont штекеров http://www.aliexpress.com/item/Free-Shi ... 49372.html


Плохо дело :roll: Это была проверенная обжимка. Теперь придётся выбирать наугад http://www.aliexpress.com/af/Crimping-D ... .54mm.html
Дело в том, что они не все одинаково обжимают. Первая моя обжимка по виду как вторая, а обжимать нормально не хочет :?
Рекомендую указывать в подписи название 3D принтера и электроники

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 14 дек 2015, 13:45

Заказал вот такую: http://www.aliexpress.com/item/SN-28B-P ... 94433.html
была по 11 вчера только, сегодня уже 22.
посмотрим, что придет)
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
AKDZG
Сообщения: 1645
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Основные комплектующие для 3D принтера

Сообщение AKDZG » 14 дек 2015, 14:13

metal писал(а):Заказал вот такую

По виду годная.

Вот мои: верхняя годная, нижняя - шлак.
Рекомендую указывать в подписи название 3D принтера и электроники

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 15 дек 2015, 15:31

название нижней какбы и намекает))))
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
YurMar
Сообщения: 102
Зарегистрирован: 17 окт 2015, 08:32
Имя: Юрий

Re: Основные комплектующие для 3D принтера

Сообщение YurMar » 26 дек 2015, 07:50

Я то же себе заказал, но мне не пришла. И я паяльником их :D
Mendel90
Пруток 1,75

kostyankin
Сообщения: 211
Зарегистрирован: 01 дек 2015, 09:06

Re: Основные комплектующие для 3D принтера

Сообщение kostyankin » 14 янв 2016, 11:56

Вот нашел блок питания в Москве (Битая ссылка, ведущая на рекламную страницу. Удалено модератором) Нам такой надо ? А то может и не стоит с али тянуть. Вроде цена адекватная.

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 14 янв 2016, 23:27

kostyankin писал(а):Вот еще варианты норм http://ledpremium.ru/catalog/12v_bloki/ ... 33a_ip20_/ , а 29А вообще меньше полторашки. А если через фирму брать еще скинут по цене.....

Сейчас ввиду курса может и электронику у нас дешевле делать :)

Скопирую сюда для «истории»)))
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 21 янв 2016, 15:44

Итак, просто на заметку.

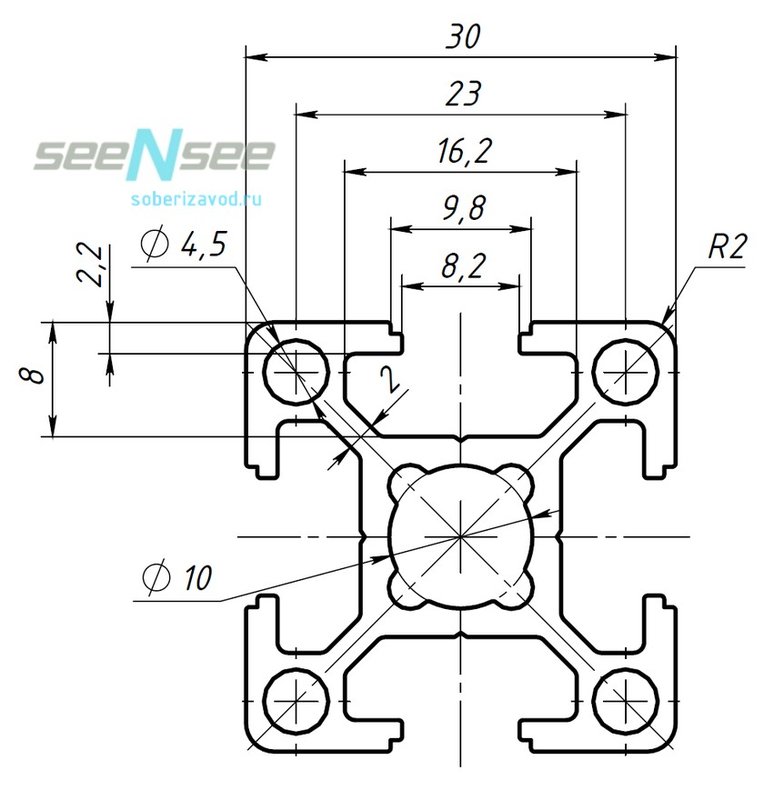

Китайские L-коннекторы для конструкционного профиля 3030 не подходят для профиля от соберизавод.ру.
8mm-T-Slot-L-Shape-Type-Aluminum-Profile-Accessories-Interior-Corner-Connector-Joint-Bracket-for-3030.jpg
8mm-T-Slot-L-Shape-Type-Aluminum-Profile-Accessories-Interior-Corner-Connector-Joint-Bracket-for-3030.jpg (68.14 КБ) 2307 просмотров




Отмеченный размер, явно не указанный на чертеже, на китайских коннекторах 8мм, а в профиле соберизавода всего 6мм места под него...
Upd: внимание! утверждение ошибочным оказалось. На чертеже соберизавода все ок! глубина паза в профиле чертежу соответствует.
И китайский коннектор тоже по высоте 8мм... НО! та часть, где "ушки" у кит.коннектора - выше на примерно 1мм, пришлось стачивать напильником. Плюс винты комплектные (М6*10мм) торчат теперь сильно, буду брать М6*8мм.

Родные коннекторы на соберизаводе на треть дороже были, когда я брал эти китайские. Сэкономил блин.


китаец ответил, что мол 6мм - это по китайским стандартам профиля, а 8мм - по европейским. И что мол по дефолту европа шлется. Если надо 6мм, то мол пишите...гад такой)
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 26 янв 2016, 14:05

Вдруг кому пригодиться, вибропоглотитель для движков на ось Z, что стали ставить на ваньку i3 начиная со второй модификации.
Раньше находил баксов на 15 на убее.
Щас вот попались по $3.58 на банге
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
BoBkA
Сообщения: 24
Зарегистрирован: 02 фев 2016, 10:47
Имя: Владимир
Откуда: Москва

Re: Основные комплектующие для 3D принтера

Сообщение BoBkA » 02 фев 2016, 15:33

Всем привет! В списке очень смущает Блок питания 12В 30А
http://www.aliexpress.com/premium/12V-D ... 12V+DC+30A
Не проще ли использовать под это дело ATX блок питания (комповский). Найти его не сложно. Экономия порядка 3 килорублей.
3D-SPrinter 222, ramps+mega.

Аватара пользователя
AKDZG
Сообщения: 1645
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск

Re: Основные комплектующие для 3D принтера

Сообщение AKDZG » 02 фев 2016, 15:47

BoBkA писал(а):Источник цитаты Всем привет! В списке очень смущает Блок питания 12В 30А
http://www.aliexpress.com/premium/12V-D ... 12V+DC+30A
Не проще ли использовать под это дело ATX блок питания (комповский). Найти его не сложно. Экономия порядка 3 килорублей.

Конечно их используют. Но не у всех они есть и не каждый может переделать такой блок. Если для вас всё прозрачно и просто поделитесь с нами. Уверен, многие вам спасибо скажут.
Рекомендую указывать в подписи название 3D принтера и электроники

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Контактная информация:

Re: Основные комплектующие для 3D принтера

Сообщение metal » 02 фев 2016, 16:12

BoBkA, ну, afaik, с ATX БП есть свои нюансы... без нагрузки может в защиту уходить...
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
BoBkA
Сообщения: 24
Зарегистрирован: 02 фев 2016, 10:47
Имя: Владимир
Откуда: Москва

Re: Основные комплектующие для 3D принтера

Сообщение BoBkA » 02 фев 2016, 16:37

AKDZG писал(а):Источник цитаты
BoBkA писал(а):Источник цитаты Всем привет! В списке очень смущает Блок питания 12В 30А
http://www.aliexpress.com/premium/12V-D ... 12V+DC+30A
Не проще ли использовать под это дело ATX блок питания (комповский). Найти его не сложно. Экономия порядка 3 килорублей.

Конечно их используют. Но не у всех они есть и не каждый может переделать такой блок. Если для вас всё прозрачно и просто поделитесь с нами. Уверен, многие вам спасибо скажут.

metal писал(а):Источник цитаты BoBkA, ну, afaik, с ATX БП есть свои нюансы... без нагрузки может в защиту уходить...

Основную информацию можно получить отсюда - http://reprap.org/wiki/PCPowerSupply/ru
3D-SPrinter 222, ramps+mega.
