Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение AKDZG » 21 янв 2016, 08:40

После публикации статей "Правильная настройка тока для шаговых двигателей" и "Тест на шумность шаговых двигателей и драйверов для 3D принтера" наши коллеги предложили глубже изучить этот вопрос. Вот статья по этому вопросу на английском языке "A4988 vs DRV8825 Chinese Stepper Driver Boards".

Предлагаю здесь собрать фотографии различных версий и типов драйверов шаговых двигателей используемых в 3D принтерах. Для каждого вывести свою формулу расчёта Vref и проверить на практике на пропуск шагов.

Нас интересуют номиналы токочувствительных резисторов RS.

A4988
Максимальное значение ограничения тока устанавливается путем выбора сопротивления RS и напряжения на выводе Vref.
ITripMAX = Vref / 8 * (RS)
Vref = ITripMAX * 8 * (RS)
Schematic diagram of the A4988.png
Schematic diagram of the A4988.png (26.29 КБ) 17887 просмотров
DRV8825

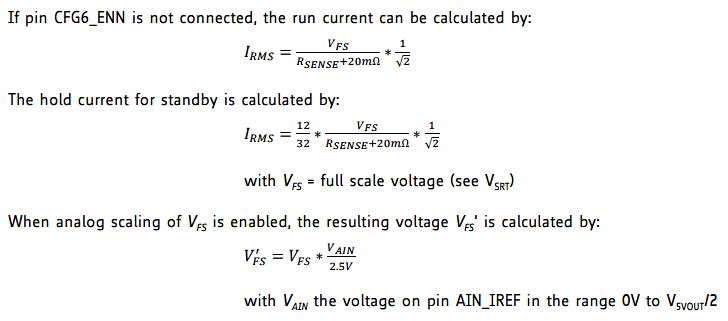

TMC2100
По итогам будет изменена статья "Правильная настройка тока для шаговых двигателей"
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение AKDZG » 21 янв 2016, 09:01

Мои драйверы

A4988

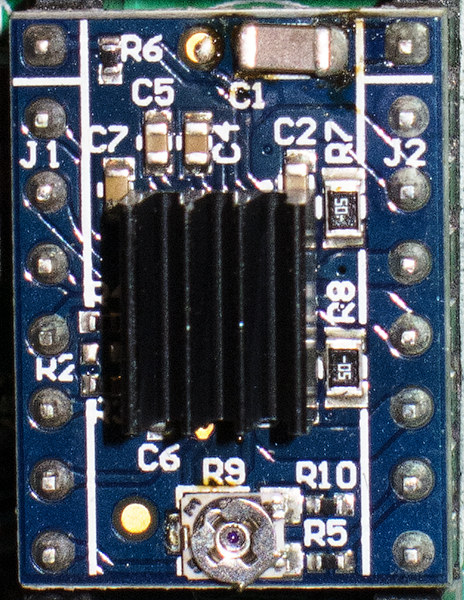

DRV8825

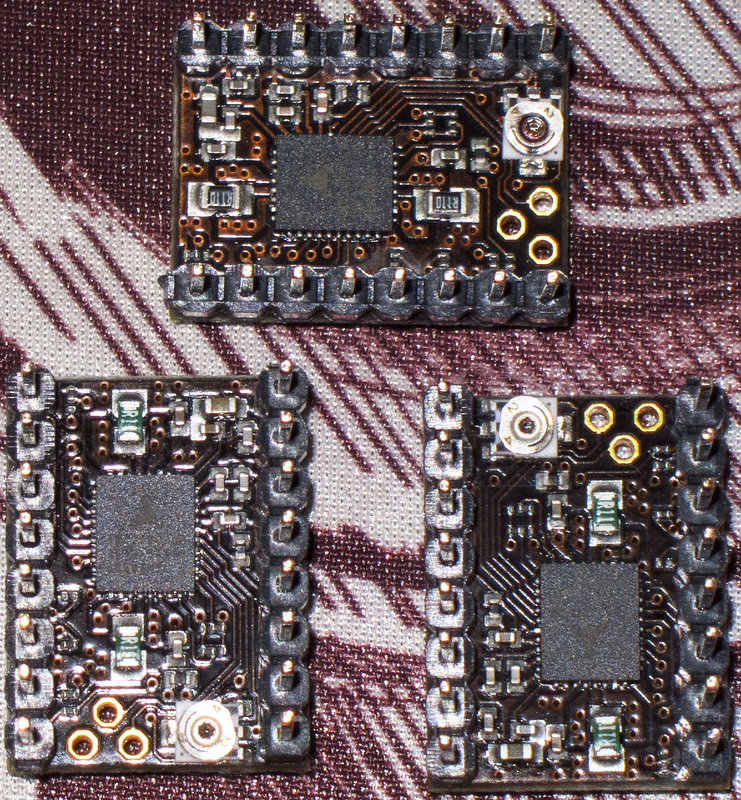

TMC2100 (куплены на filastruder.com)
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
wolfs_SG
Сообщения: 354
Зарегистрирован: 09 янв 2016, 15:22
Имя: Sergey
Откуда: Кемерово
Благодарил (а): 2 раза
Поблагодарили: 41 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение wolfs_SG » 21 янв 2016, 10:05

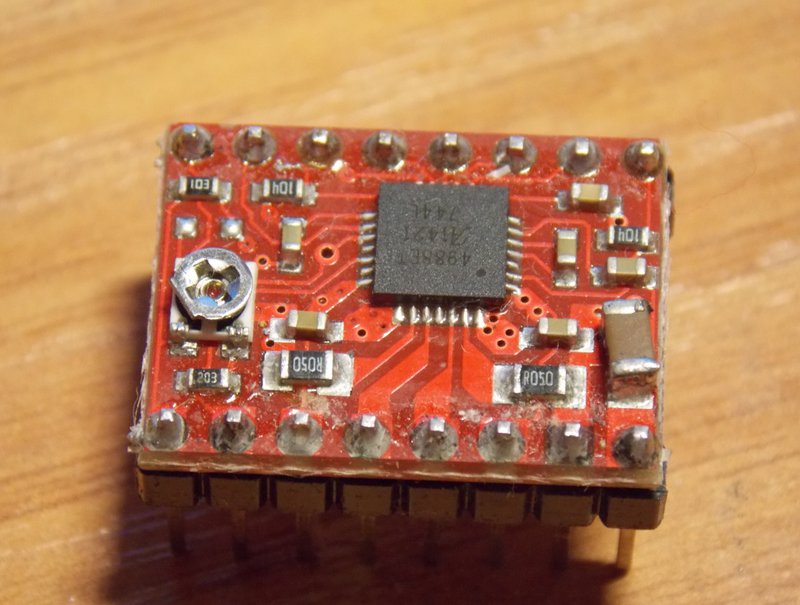

Вот у меня такие A4988. Покупал их на али в комплекте с рампсом и мегой
Двигатель STP-42D221-03 переделанный в биполярный. К сожалению характеристики этого движка я не нашел, но без пропуска шагов и без нагрева драйвера работает на напряжении 1,25v.
Вложения
Все в этой жизни прах и суета, кроме охоты.
Тургенев И.С.
---
Один неудачный день на охоте, гораздо лучше одного удачного на работе.

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение AKDZG » 21 янв 2016, 10:16

Выходит у вас резисторы стандартного номинала 0,05 Ом и формула расчёта стандартная
Vref = Current Limit / 2,5
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение AKDZG » 21 янв 2016, 10:58

Если смотреть только на резисторы RS, то получается
Vref = ITripMAX * 8 * (RS) = 1,7 * 8 * 0,1 = 1,36В
а это в два раза больше установленного сейчас и рабочего Vref 0,68В, при этом я ещё и снижал его до 0,58В и заметных проблем не было обнаружено. Поэтому возникает вопрос - А применима ли эта формула для китайских не оригинальных драйверов?
Ultimaker Original
Mendel90
СПринтер 233

Ross
Сообщения: 28
Зарегистрирован: 17 янв 2016, 19:15
Имя: Ростислав

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение Ross » 21 янв 2016, 13:34

Теперь информация по драйвером полная, и читателю статьи будет понятно, что это за формула Vref = Current Limit / 2,5 и откуда берется цифра 2,5 ))

А там он дальше сам решит, применима ли эта формула для китайских неоригинальных драйверов или нет.

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение AKDZG » 28 янв 2016, 15:48

A4988 с Ultimaker Original
Ultimaker Original
Mendel90
СПринтер 233

Berserker_s
Сообщения: 1
Зарегистрирован: 05 июн 2016, 18:19
Имя: Сергей

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение Berserker_s » 06 июн 2016, 16:38

wolfs_SG писал(а): Двигатель STP-42D221-03 переделанный в биполярный.
Пожалуйста подскажите,как переделывали. Пробовал по инструкции просто разделять полуобмотки (что на пятом общем проводнике), не помогает, на большее к сожалению ни опыта ни знаний не хватает.
Заранее извиняюсь, если нарушил, но в личку не дает писать.

Аватара пользователя
wolfs_SG
Сообщения: 354
Зарегистрирован: 09 янв 2016, 15:22
Имя: Sergey
Откуда: Кемерово
Благодарил (а): 2 раза
Поблагодарили: 41 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение wolfs_SG » 06 июн 2016, 18:38

Снимаете заднюю крышку.
Отпаиваете все проводки.
берете цешку и прозваниваете...

Даже не знаю как "на пальцах" рассказать
Тот контакт, куда припаяно 4 конца - это 5-й пин на колодке
Колодка должна прозваниваться 1 и 2 пин - это будет одна обмотка... 3 и 4 пин это вторая обмотка... соответственно те 4 провода, что отпаяли от 5-го контакта нужно разобрать по парам и спаять... потом заизолировать...

как то так... надеюсь станет более понятно когда мотор окажется у Вас в руках со снятой задней крышкой и колодкой вверх повернутый... тогда соответственно 5 пин быдет слева.
Все в этой жизни прах и суета, кроме охоты.
Тургенев И.С.
---
Один неудачный день на охоте, гораздо лучше одного удачного на работе.

aaj
Сообщения: 1
Зарегистрирован: 09 июл 2016, 01:02
Имя: Alexander

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение aaj » 09 июл 2016, 01:16

Доброго времени.

Прошу разжевать формулы для абсолютного новичка и профана.
У меня двигатели Nema17 - 1.3A и Nema17 - 1.5A
Драйвера хочу попробовать разные, как А4988 так и DRV8825
Я нашёл статью по настройке драйверов и там была формула
A4988

Код: Выделить всё

Current Limit = Vref * 2,5
Vref = Current Limit / 2,5
Например для 17HS4401: Vref = 1,7 / 2,5 = 0,68В
по которой для драйвера А4988 и двигателя с 1.3А = 1.3/2.5 = 0.52 Я выставил это значение.. и у меня начался полный беспредел... Принтер стал печатать часть модели ровненько, слой в слой, потом раскидывал нить вообще в разные стороны... Вот и хочется понять. Верно ли? Может нужно выставлять несколько больше?

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Разбираемся с правильным расчётом Vref для драйверов ШД

Непрочитанное сообщение AKDZG » 09 июл 2016, 06:53

aaj писал(а):У меня двигатели Nema17 - 1.3A и Nema17 - 1.5A
Проверьте ток по марке двигателя.
aaj писал(а):по которой для драйвера А4988 и двигателя с 1.3А = 1.3/2.5 = 0.52 Я выставил это значение.. и у меня начался полный беспредел... Принтер стал печатать часть модели ровненько, слой в слой, потом раскидывал нить вообще в разные стороны... Вот и хочется понять. Верно ли? Может нужно выставлять несколько больше?
Формула Vref для A4988 изменяется от номинала токочувствительных резисторов. Это два чёрных прямоугольника на плате драйвера. Обычно подписаны R050 или R100.

Код: Выделить всё

Vref = Current Limit * 8 * (RS)

RS = 0,100
Vref = Current Limit * 8 * 0,100 =  Current Limit / 1,25

RS = 0,050
Vref = Current Limit * 8 * 0,050 =  Current Limit / 2,5
p.s. Добавил в статью
