Строю свой первый 3D принтер, есть куча вопросов

[3D-SPrinter]

При нажатии кнопок на перемещение оси X на каких ножках ардуино должен быть какой то сигнал?

Надо проверять сигналы и питание непосредственно на драйвере. https://3deshnik.ru/wiki/index.php/%D0% ... 1%80_A4988 .
Сначала проверяется питание 5 и 12 (24) В. Затем сигналы Enable / Step / Dir.

[Lakki]

Сначала проверяется питание 5 и 12 (24) В. Затем сигналы Enable / Step / Dir.

А на Step / Dir так же относительно земли смотреть? там сколько вольт должно быть и можно ли увидеть импульсы мультиметром?
питание везде есть 24 и 5 вольт. на Enable 5в есть, а вот на STEP и DIR не удается увидеть сигнал даже на рабочем драйвере при вращающемся двигателе, смотрю относительно gnd.
Измерил значения. на DIR в зависимости от направления вращения сигнал или 0 или 5 вольт. на STEP при вращении 75mV измерял на X и Y значения одинаковые но на X двигатель не вращается. Осталось измерить идет ли напряжение на двигатель.
Измерил напряжение на контактах осиХ 1А-1В 2А-2В - напряжения нет. на оси Y 24В меняется в зависимости от изменения направления или +24 или -24.
Получается РАМПС сдох?
Сейчас подумал, у нас же есть еще 5 место для шагового драйвера. что надо исправить в коде что бы ось X посадить на свободную 5колодку?

[3D-SPrinter]

но на X двигатель не вращается.

Так может, сам мотор сдох? Проверяется перетыканием соседнего рабочего мотора вместо нерабочего. Так же и драйвера проверяются методом тыка (замены).

что надо исправить в коде что бы ось X посадить на свободную 5колодку?

В принципе можно переписать выходы Ардуины в файле pins_Ramps_13.h . В оригане так:

#define X_STEP_PIN 54
#define X_DIR_PIN 55
#define X_ENABLE_PIN 38

#define E1_STEP_PIN 36
#define E1_DIR_PIN 34
#define E1_ENABLE_PIN 30

Соответственно, надо поменять на:

#define X_STEP_PIN 36
#define X_DIR_PIN 34
#define X_ENABLE_PIN 30

#define E1_STEP_PIN 54
#define E1_DIR_PIN 55
#define E1_ENABLE_PIN 38

[Lakki]

В принципе можно переписать выходы Ардуины в файле pins_Ramps_13.h . В оригане так:

#define X_STEP_PIN 54
#define X_DIR_PIN 55
#define X_ENABLE_PIN 38

#define E1_STEP_PIN 36
#define E1_DIR_PIN 34
#define E1_ENABLE_PIN 30

Соответственно, надо поменять на:

#define X_STEP_PIN 36
#define X_DIR_PIN 34
#define X_ENABLE_PIN 30

#define E1_STEP_PIN 54
#define E1_DIR_PIN 55
#define E1_ENABLE_PIN 38

Спасибо, попробую скажу что получилось. Двигатели и драйверы это первое что я пробовал менять, и соседние брал и из коробки запасной и драйвера так же. Именно в первом разъема где ось x не работает.

[Lakki]

В принципе можно переписать выходы Ардуины в файле pins_Ramps_13.h . В оригане так:

Спасибо за код все заработало, похоже что то с РАМПС. осталось экструдер настроить и попробовать что то напечатать.

[3D-SPrinter]

Спасибо за код все заработало

Поздравляю!

[Lakki]

Поздравляю

Спасибо. по экструдеру с драйвером 4988 получилась цифра 158. Измерял пруток длиной 120мм штангенциркулем. И еще при нажатии кнопки экструдер пруток движется в обратном направлении а при нажатии Реверс - в прямом, надо разъем перевернуть или это тоже особенность программы Pronterface?

[3D-SPrinter]

надо разъем перевернуть или это тоже особенность программы Pronterface?

Надо перевернуть разъём.

[nikodemin]

Помогите пожалуйста, стол не греет. Проверял напряжение мультиметром на ramps при включении обогрева, оно нулевое. Что это может быть? Мб прошивка? Термистор подключен и показывает температуру.

[3D-SPrinter]

Проверял напряжение мультиметром на ramps при включении обогрева, оно нулевое.

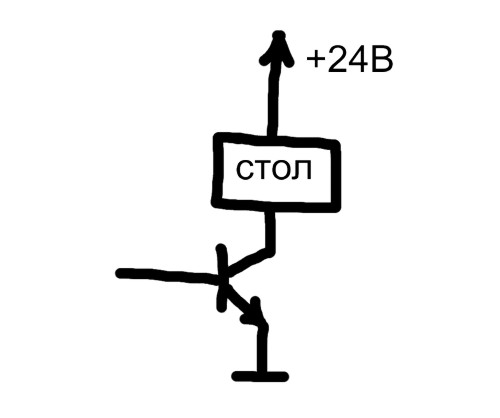

Где напряжение нулевое? Сначала желательно понять, как коммутируется напряжение на столе. На него постоянно поступает напряжение от БП напрямую, а рампс во время нагрева соединяет стол с землёй (общим проводом) через мощный транзистор.

[nikodemin]

Где напряжение нулевое?

Напряжение между выходами D8, куда подключается стол. Хорошо, про транзистор понял, но почему напряжение нулевое? Когда включаешь обогрев экструдера, то напряжение 12В на его выходе, и загорается светодиод. Когда включаю обогрев стола - светодиод не загорается и напряжение ноль, на дисплее отображена температура нагрева до 70. Может быть дело в прошивке?

[3D-SPrinter]

Хорошо, про транзистор понял, но почему напряжение нулевое?

Значит, не поняли про транзистор. Когда стол выключен, то напряжение на разъёме и должно быть нулевое. Точнее, там есть на одном контакте +24В, а второй контакт висит в воздухе. Так что мерить надо между минусом блока питания и верхним контактом разъёма D8. Хотя, и на нижнем контакте будет те же 24В через стол. А
во время нагрева стола на верхнем контакте будет +24В, а на нижнем будет минус (земля) через транзистор рампса. Прошивка тут, скорее всего, не при чём.


[Vladimir1980]

Какая прошивка считается "старой" и надёжной? Можно узнать ссылку на неё?

[3D-SPrinter]

Можно узнать ссылку на неё?

https://cloud.mail.ru/public/57Jh/ku4xi515j

[Vladimir1980]

https://cloud.mail.ru/public/57Jh/ku4xi515j

Благодарю, но выдаёт какую-то ошибку: using typedef-name 'fpos_t' after 'struct'
