Драйвер TB6560
Перейти к навигации
Перейти к поиску

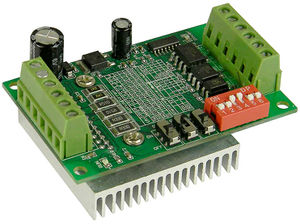

Описание
Мощный драйвер шагового двигателя на 3А. Используется в основном для подключения двигателей Nema 23. Обычно используется на ЧПУ станках.
Характеристики
- Напряжение питания 10В – 35В постоянного напряжения;
- Выходной ток 0,3-3А (в пике 3,5А макс.)
- Оптоизолированные входы сигналов управления;
- Установки микрошага – 1, 1/2, 1/8, 1/16;
- Установка максимального тока – 14 ступеней;
- Возможно раздельное регулирование токов удержания и вращения;
- Размеры: 75 x 50 x 35 мм
Маркировка разъёмов
CLK+, CLK- | Положительный и отрицательный выводы входа тактового сигнала |
---|---|
CW+, CW- | Положительный и отрицательный выводы входа управления направлением вращения |
EN+, EN- | Положительный и отрицательный выводы входа разрешения работы |
+24D, GND | Положительный и отрицательный выводы подключения питания |
A+, A- | Выводы подключения I фазы обмотки двигателя |
B+, B- | Выводы подключения II фазы обмотки двигателя |

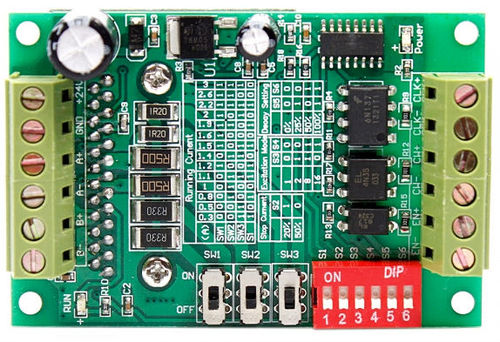

Настройка
Микрошаг | S3 | S4 |
---|---|---|
1 | OFF | OFF |
1/2 | ON | OFF |
1/8 | ON | ON |
1/16 | OFF | ON |
Выходной ток в режиме удержания
% | S2 |
---|---|
20 | ON |
50 | OFF |
Выходной ток в режиме вращения
Выходной ток (А) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0,3 | 0,5 | 0,8 | 1 | 1,1 | 1,2 | 1,4 | 1,5 | 1,6 | 1,9 | 2 | 2,2 | 2,6 | 3 | |
SW1 | OFF | OFF | OFF | OFF | OFF | ON | OFF | ON | ON | ON | ON | ON | ON | ON |
SW2 | OFF | OFF | ON | ON | ON | OFF | ON | OFF | OFF | ON | OFF | ON | ON | ON |
SW3 | ON | ON | OFF | OFF | ON | OFF | ON | ON | OFF | OFF | ON | ON | OFF | ON |
S1 | ON | OFF | ON | OFF | ON | ON | OFF | ON | OFF | ON | OFF | ON | OFF | OFF |
Затухание дискретных импульсов (Decay) - часто помогает сгладить работу двигателя, уменьшить шум и вибрации.
S5 | S6 | |
---|---|---|
0% | OFF | OFF |
25% | ON | OFF |
50% | OFF | ON |
100% | ON | ON |

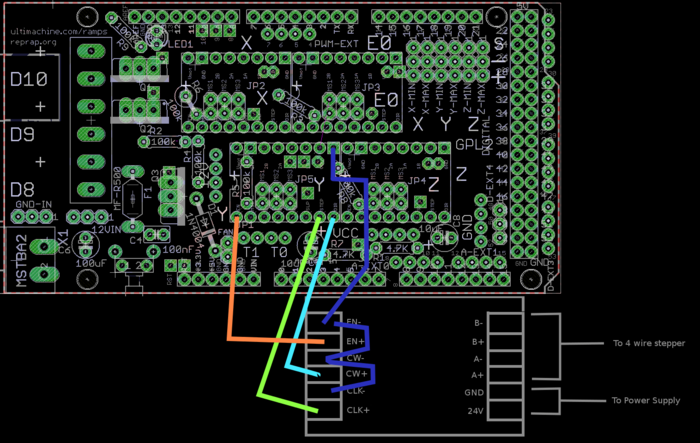

Подключение
STEP | CLK+ |
---|---|
DIR | CW+ |
EN | EN+ |
GND | CLK-, CW-, EN- |
Ссылки
- mysku.ru "Тест драйв ЧПУ драйверов TB6560"
