Зубчатый ремень

Материал из Энциклопедия ТриДэшники
Перейти к навигации Перейти к поиску
Belt grip.jpg

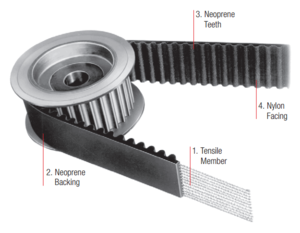

Строение ремня

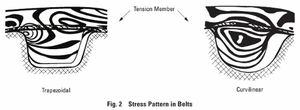

Нагрузки в ремне

Описание

Ремень предназначен для преобразования вращательного движения шагового двигателя в поступательное движение каретки. Наиболее распространены два типа ремней GT2 и MXL.

Размеры основных типов ремней

Belt dimensions.png


Зависимость скорости от минимального количества зубьев шпули (шкива)

Ремень Количество зубьев шпули Максимальная скорость, rpm
GT2 2 мм 16 14000
14 7500
GT2 3 мм 20 5000
18 2800
MXL 14 10000
12 7500
HTD 3 мм 20 3500
18 1750
T2,5 14 1200 - 3600
16 менее 1200


Ошибки позиционирования на разных типах ремней

Positioning Errors of Various Belts.png


Сравнение уровня шума на разных типах ремней

Belt noise conparsion.png
