Ребята ,подскажите по этой схеме я подключил питание 12+ к плате контроллера управления ш.д , подключил 1обмотку а+ а- вторую в+ в- , двигатель не крутит. Я неправильно что-то делаю и это знаю, только подскажите что. Драйвер обязательно нужно ?

vladimirV писал(а): ↑

17 июн 2020, 13:05

Можно так:

Благодарю, всё нормально работает)

подскажите пожалуйста в этой схеме 2~2.PNG подойдут вот эти резисторы и есть ли разница в %качества как пишут при продаже? 100R - https://www.chipdip.ru/product0/15727 1K -. https://www.chipdip.ru/product0/17429 10K - https://www.chipdip.ru/product0/22388 PC817 разные видимо, какой для этой схемы бу...

vladimirV писал(а): ↑

17 июн 2020, 13:05

Можно так:

Благодарю, попробую

Скажите пожалуйста, 2.2к и 1к это соответственно резисторы 2.2 кОм и 1кОм? 4ый вывод это вы про 4+ к SSR идёт который?
Тоесть , вместо 1кОм лучше поставить 330Ом ?
Сопротивление между D и G? На фото вроде резистор 2.2кОм показан что между G и S, или я что-то путаю

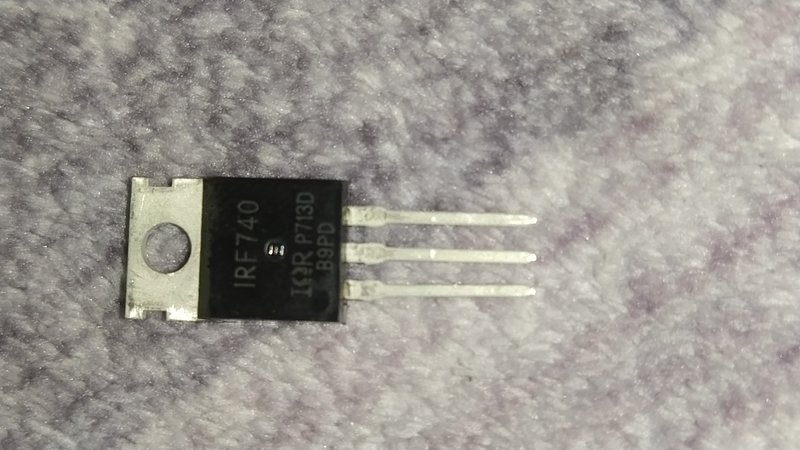

На данный момент есть вот такой транзистор В интернете есть схема Подойдёт ли мне она ? Опять же не всё понятно по ней

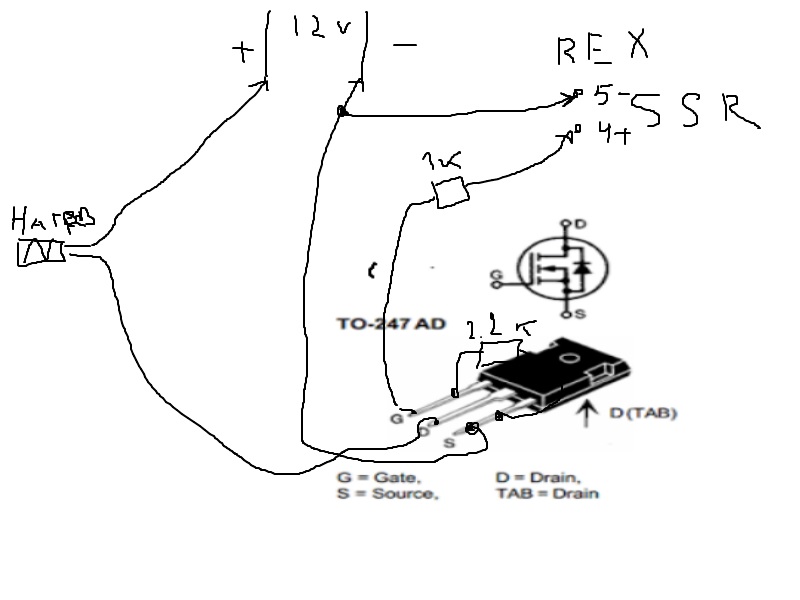

Вот схема моего rex100 Владимир, реле по вашей схеме не работает , лампочка не горит

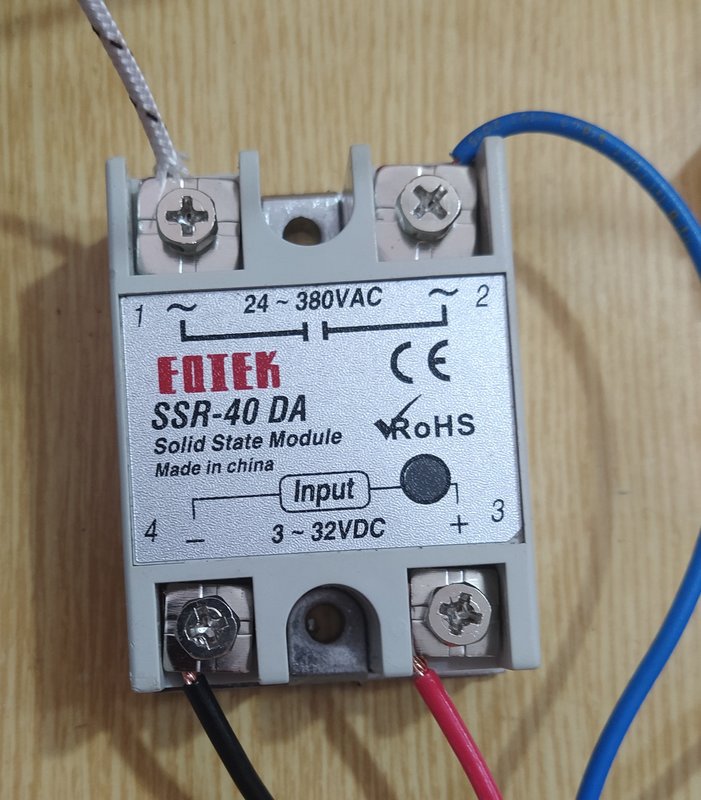

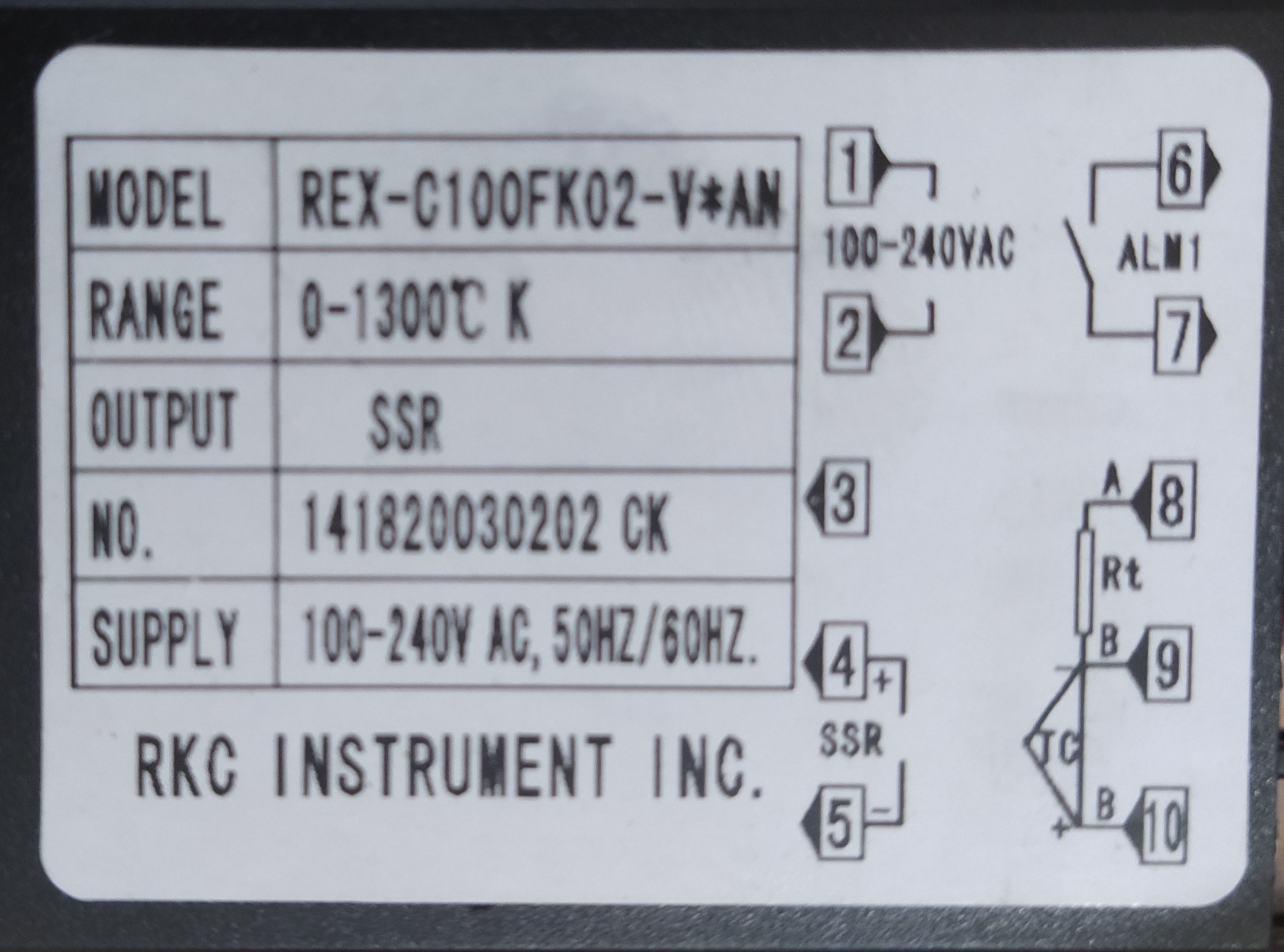

Друзья, неделю не могу разобраться, если можете подскажите пожалуйста. Есть rex 100, реле ssr-40 DA, термопара тип К, нагревательная трубка, блок питания от ПК 350w. Подключил по схеме на рисунке. Выставляешь температуру нагревательный элемент не стартует. Если по распиновке подключить провод от эле...
