ЧПУ станок с CO2 лазером

[3D-SPrinter]

Такая пойдёт?

Вполне подойдёт. Все эти дорогие мозги берут в основном ради софта. Так что идём сюда https://ru.aliexpress.com/store/product ... 59dacKAROE , качаем RDWorks V8, пробуем подготавливать чертежи для резки. Если всё нравится, значит и железо сойдёт самое дешёвое, работающее с этой программой.

его можно из фанеры 4/4 делать

Нее, нельзя. Фанера 4/4 вся кривая и сучковатая, а сучки очень плохо режутся. Так что для качественной резки проще использовать качественную фанеру. Шлифовать её удобней, да и добротный внешний вид тоже немаловажен.

Мне бы и beta версия интересна 230к за китайский платить совсем никак не хоцца.

Я тоже думаю, надо таки дожать этот проект до "релиза", раз уж он уже сожрал столько сил, времени и денег. И понятно, что приятнее собрать станок за 50-60 тыс., чем купить за 230. Тем более, что хороший КИТ собирается за пару дней с большими перекурами. В общем, буду дожимать и держать в курсе.

[3D-SPrinter]

В общем прикинул я "классическую" кинематику - как-то всё очень некрасиво получается. Просто жалко портить красивый в техническом смысле станок.

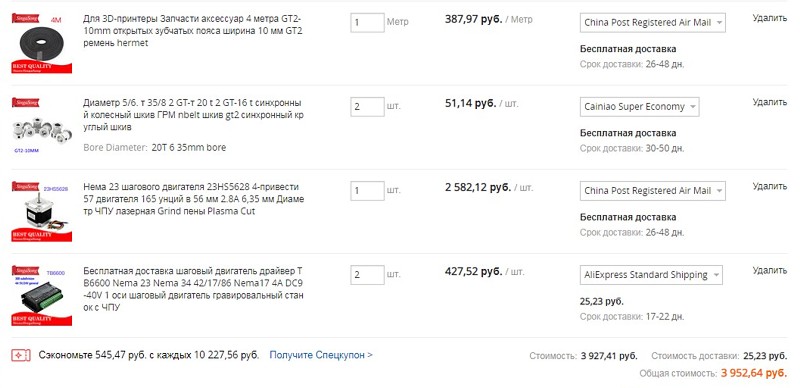

Заказал такой комплект:



Буду пробовать Кору с двумя 23-ми моторами и большими драйверами. Потому что двумя 17-ми моторами таскать такой станок просто нереально. И ещё надо бы на Ардуине-нане сделать переходник между лазерными мозгами и драйверами от "классики" на COREXY. Отсюда вопрос знатокам прошивки Марлин - где там искать модуль COREXY, чтобы вставить его в отдельную Ардуинку для пересчёта? В общем понятно, что там всего пара простых формул, но хотелось бы глянуть, как это в Марлине реализовано.

[zloyevgen]

И ещё надо бы на Ардуине-нане сделать переходник между лазерными мозгами и драйверами от "классики" на COREXY.

Вот я тоже про это думал Отсутствие поддержки КореХУ в дорогих мозгах должно решаться не трудно умным переходником

[3D-SPrinter]

умным переходником

Вот именно, что умным. Я в модуле stepper.cpp нашёл в сотне мест #ifdef COREXY, но самого пересчёта, и с чем он завязан, так и не нашёл. И готового решения пока не нашёл, хотя оно точно должно быть где-то в интернетах.

[zloyevgen]

пока не нашёл

Ну, на первое время пойдет марлин для настройки механики. А потом можно будет и самому написать код переходника Если что - готов поучаствовать, ардуину немного умею, а программировать вообще - умею много

[Alex Post]

с двумя 23-ми моторам

В заказе вроде один?

но самого пересчёта, и с чем он завязан, так и не нашёл

X=(A+B)/2, Y=(A-B)/2, если с другого конца, то A=X+Y, B=X-Y , где X и Y это изменение координат, а А и В - изменение длины перемотанного через моторы ремня. Ну т.е. если грубо, то можно вообще парсер написать, который будет G-код пересчитывать прямо на лету Или, что проще, но не столь элегантно: написать отдельную утилиту и файл с G кодом перед печатью через нее пропускать.

[3D-SPrinter]

Если что - готов поучаствовать, ардуину немного умею, а программировать вообще - умею много

Значит решим проблему.

В заказе вроде один?

Это 2 шт. лот.

Ну т.е. если грубо, то можно вообще парсер написать, который будет G-код пересчитывать прямо на лету

Тоже думал об этом, но кто его знает, где там G-код. Нужен переходничек между контроллером и драйверами моторов. Вот самый простой контроллер на 2 мотора https://ru.aliexpress.com/item/Cloudray ... fae11236-0 . Из него прямо на драйвера сигналы STEP/DIR идут.

[Alex Post]

Из него прямо на драйвера сигналы STEP/DIR идут.

Довольно сложная задача. Сигналы степ друг из дружки не вычтешь и не сложишь. Придется за какое то время интегрировать и пересчитывать исходя из их количества за время интеграции. А это будут ошибки.

[3D-SPrinter]

Сигналы степ друг из дружки не вычтешь и не сложишь.

Вот это меня и смущает. Потому я и стал лазить по Марлину. И убедился, что с COREXY там всё очень непросто.

[3D-SPrinter]

Кстати, руидовский софт открытый, элементарно скачивается отсюда https://ru.aliexpress.com/store/product ... 42f0796e86 . Он же экспортирует УП в формате .plt, который преобразуется в G-код. Так что может и не стОит 15 тыров платить за 32-разрядную коробочку с экранчиком? Ардуина, конечно, медленнее, больше 150 мм/сек на гравировке не даёт (лазером мигать не успевает), но можно и подождать лишних пару минут на небольших надписях. А при резке всё равно скорости мизерные. А ещё есть MicroNC2 за 4.5 тыра, который в последней версии сразу .plt понимает, имеет джойстик, позиционирование начала резки, обводку по контуру и прочие фичи, как у дорогих мозгов.

[zloyevgen]

Довольно сложная задача. Сигналы степ друг из дружки не вычтешь и не сложишь. Придется за какое то время интегрировать и пересчитывать исходя из их количества за время интеграции. А это будут ошибки.

Задача непростая, но решаемая. Сигналы читаются в буфер, пересчитываются и выдаются на выход.

Я когда-то давно для интереса делал хитрый контроллер реального времени - девайс, который управлял индивидуальными катушками зажигания на дэу матизе(там штатно одна общая катушка и трамблер со встроенным датчиком положения). На входе - датчик положения из трамблера и сигнал с родной катушке, на выходе - управление тремя катушками на свечах(катушки были от инжекторного ТАЗа). Суть управления катушкой зажигания - подать на нее питание, вгоняя энергию, а потом питание снять, в этот момент происходит искра. Момент снятия питания определялся по штатной катушке, а момент начала заряда рассчитывался так, чтобы загнать максимальное количество энергии и при этом не уйти в насыщение катушки, когда ток возрастает сильно, и все это в зависимости от оборотов и переменного опережения зажигания Отлаживать все это было непросто, ввиду того, что на паузу такое устройство не поставишь, но я таки отладил Контроллер был AVR 8-бит уже не помню какой, писал на ассемблере, ардуин тогда никаких не было

прочие фичи, как у дорогих мозгов.

Если есть годное готовое решение, то надо его применять.

[3D-SPrinter]

Задача непростая, но решаемая

Задача решаемая, потому что длина реза небольшая, ошибка не успеет накопиться. Это же не принтер, где куча слоёв. Тут всего-то первый слой надо "напечатать". Но не факт, что эту задачу надо решать. И не факт, что надо покупать у китайцев лазерные мозги по конской цене. Лучше бы Марлин заточить под всё это, Мега с Рампсом прекрасно справились бы. Просто бесплатно этим заниматься никто не хочет, и это нормально. А платный MicroNC2 http://micronc.ru сделан на своём железе, что тоже вполне логично.

Если есть годное готовое решение, то надо его применять.

Видимо, им и надо воспользоваться. Только не знаю, насколько оно годное. Я приглашал автора к нам на форум, но к сожалению, он ничего не ответил.

[Alex Post]

Задача непростая, но решаемая. Сигналы читаются в буфер, пересчитываются и выдаются на выход.

На прогоне по прямой - да, без проблем. Проблемы будут на поворотах.

[zloyevgen]

Лучше бы Марлин заточить под всё это, Мега с Рампсом прекрасно справились бы.

Ну, Марлин же умеет ездить по координатам, я так понимаю, надо просто управление включением/выключением/мощностью лазера сделать как-то, а дальше остаётся вопрос G-кода для резки/гравировки. Вопрос G-кода решается на компьютере уже, а не в Марлине.

[Alex Post]

А всеж, почему не нравится переделка под картезиан? Корпус оставляем тот же, тягаем ось У двумя моторами, закрепив концы ремней на каретках. Для оси Х лепим два кронштейна, один с роликом, второй с креплением под мотор, и ещё одним ремнем таскаем каретку Х. Все! Единственная засада, что я вижу - уместить моторчик Х, это 42мм высоты (если боком). Ремней по длине будет столько же, как и в Н-бот, из расходов - лишний моторчик и шкив Зато роликов нужно всего три, а не шесть Для двух моторов в спарке таскать лишних 200грамм на балке, я думаю, не будет проблемой.
