Вариация "SmartrapCore" на рельсах [Lenivo]

[Alex Post]

Оптику полезно только на Z, на XY можно и механику. А с подогреваемым столом ты чет странное задумал. Уж лучше тогда трансформатор какой приспособь вольт на 15-20 к стандартному МК-2В. Ампер ты, кстати, мало намерял. Там под десятку должно быть на стол, чтоб он нормально до 110* грелся.

[Shaman]

Напряжение питания надо поднимать, тогда и этот стол пойдет.

Какие нахрен полосы? Если стол не цельный лист люменя, то всю эту бодягу и начинать не стоит.

[Lenivo]

Столкнулся с такой ситуацией.

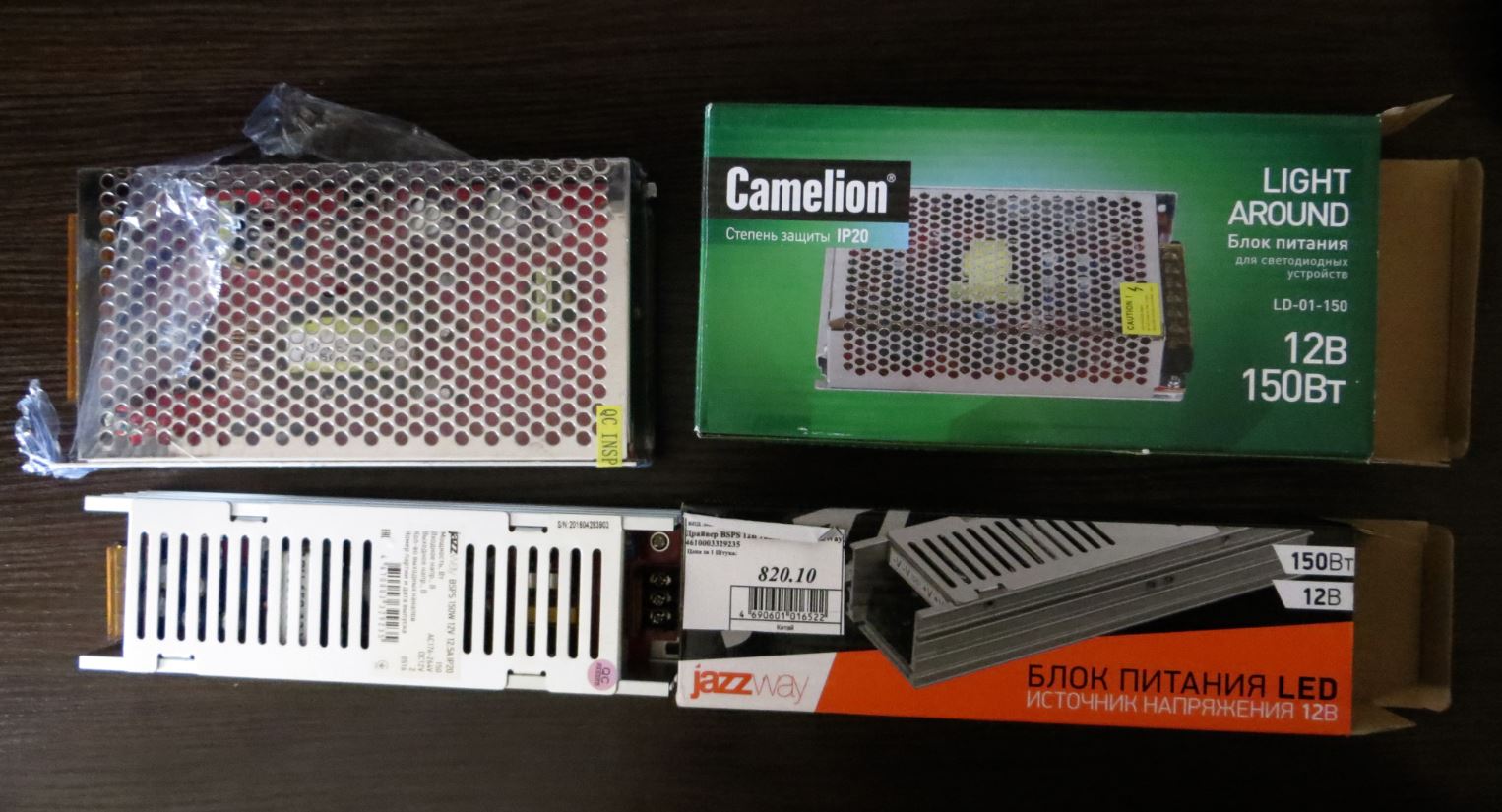

Так как одного блока питания на 12,5 А не хватает, то купил ещё один на 12,5 ампер. Но такого же по модели не было , зато они привезли блоки питания в1,5 раза дешевле (1350 руб. и 820 руб.). Он дешевле и в два раза уже - ток и мощность заявлены те же - 12,5 А. Купил - напряжение проверил 12,48 вольта.
Но узким блоком питания ардуина стала "виснуть" и вешать репитерхост. Я стал смотреть в - узком другой трансформатор, чуть упрощена схема , нет дросселя на выходе. Померил осциллографом - дает выбросы. Поставил дроссельное кольцо и еще маленький керамический конденсатор на 4 мкф - выбросы вроде отрезал. но ардуина всё равно не стабильно работает. Подключаю "широкий" - всё работает без сбоев. Напряжение у обоих блоков питания одинаковое. Что может быть?

[Anry777]

почемему не купить как все покупают - 30 ампер и не париться?

[Alex Post]

Нагрузи дешевый блок на столик, подними напряжение сколько получится и погоняй так пару-тройку часов. Если выдержит - поставь его только на стол и не парься.

[Alex Post]

почемему не купить как все покупают - 30 ампер и не париться?

Вопрос, я так понимаю, риторический, но все-таки: я вижу минимум две причины.
1. Отсутствие в продаже 30А блока
2. Купить еще один 12А дешевле, чем 30А.

[Lenivo]

Нагрузи дешевый блок на столик, подними напряжение сколько получится и погоняй так пару-тройку часов. Если выдержит - поставь его только на стол и не парься.

Понятно, спасибо.

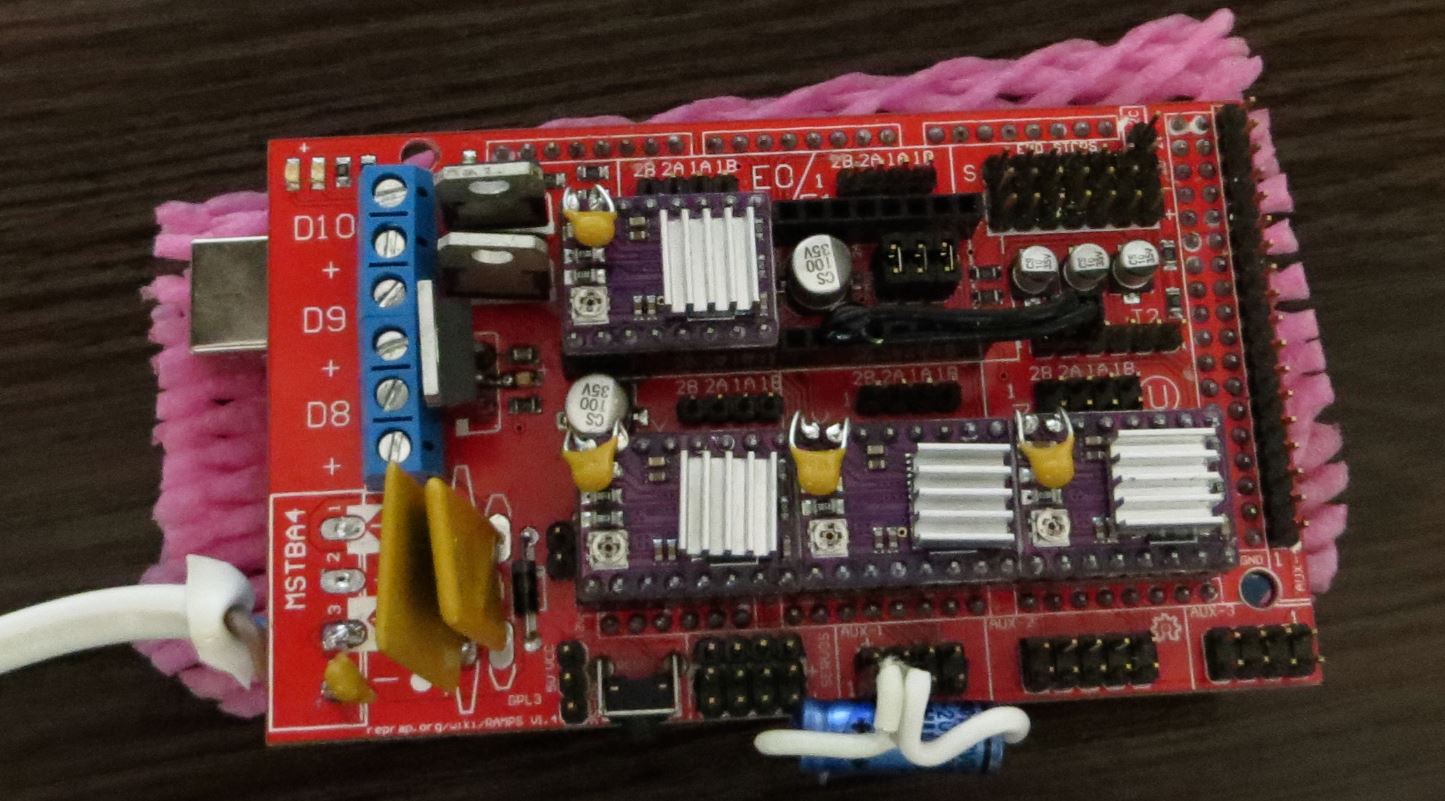

Небольшое уточнение - сейчас стол распаян на 12 вольт - стороны параллельно - если поднять напряжение надо ли перепаивать на последовательное подключение. Кстати в Рампсе мосфет уже перепаял на рекомендованный IRL1404, который гораздо меньше греется...... Одни матерки - при выпаивании отвалилась сигнальная дорожка (0,5мм толщиной), пришлось мудрить , чтоб восстановить работоспособность.

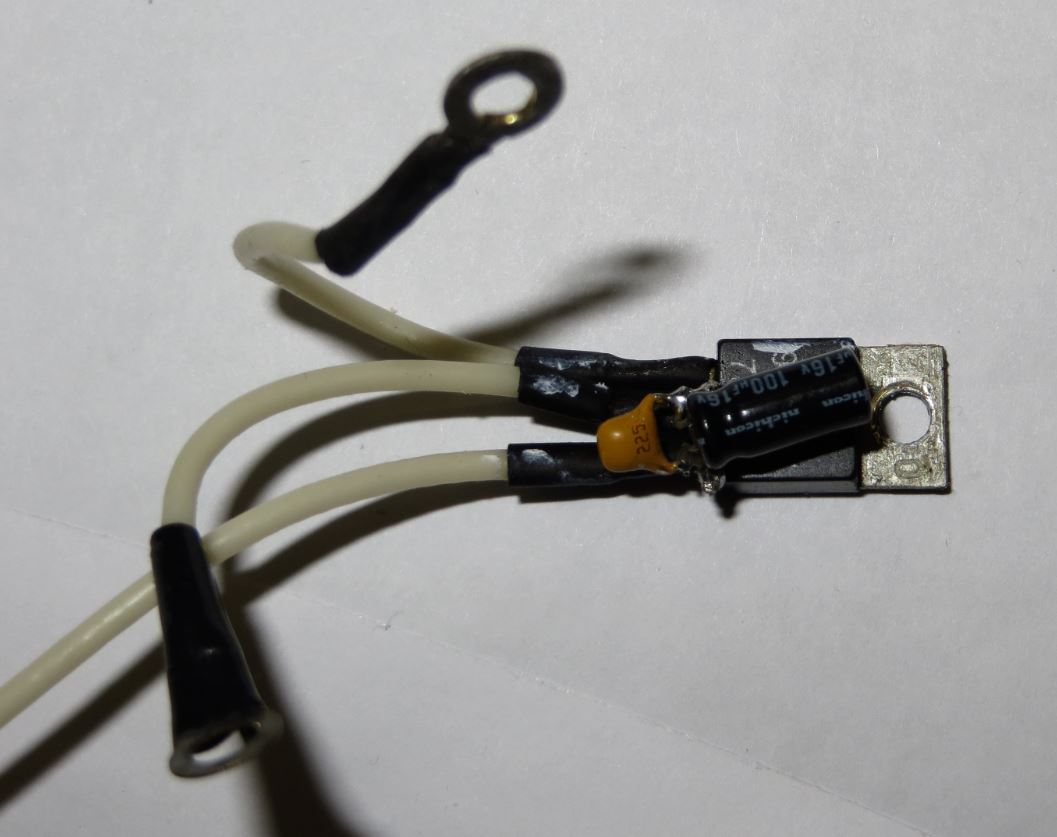

Добавил керамические конденсаторы на 4 мкф в питание драйверов - очень улучшают характеристики моторов, добавил электролит Филипс на питание 5 вольт, сделал на LM7805 - отдельное питание в блоке питания. Просто прикутил Лм-ку с двум конденсаторами с стенке блока питания и сделал вывод на +5 вольт - который одевается на любой пяти вольтовый вывод на рампсе. Один из драйверов - при не подсоединённом шаговом двигателе и при отсутствии командного сигнала греется в отличие от трех других. Но пока работает. Возможно долго не протянет. Визуально - плата у него чистая, ноги пропаял.

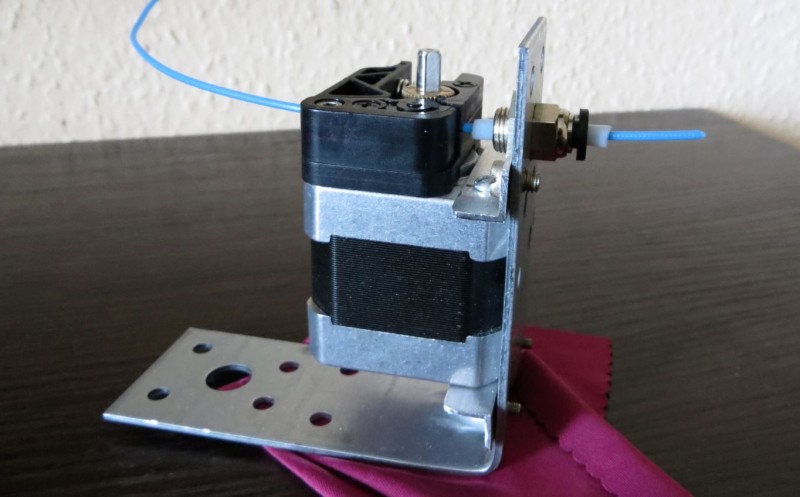

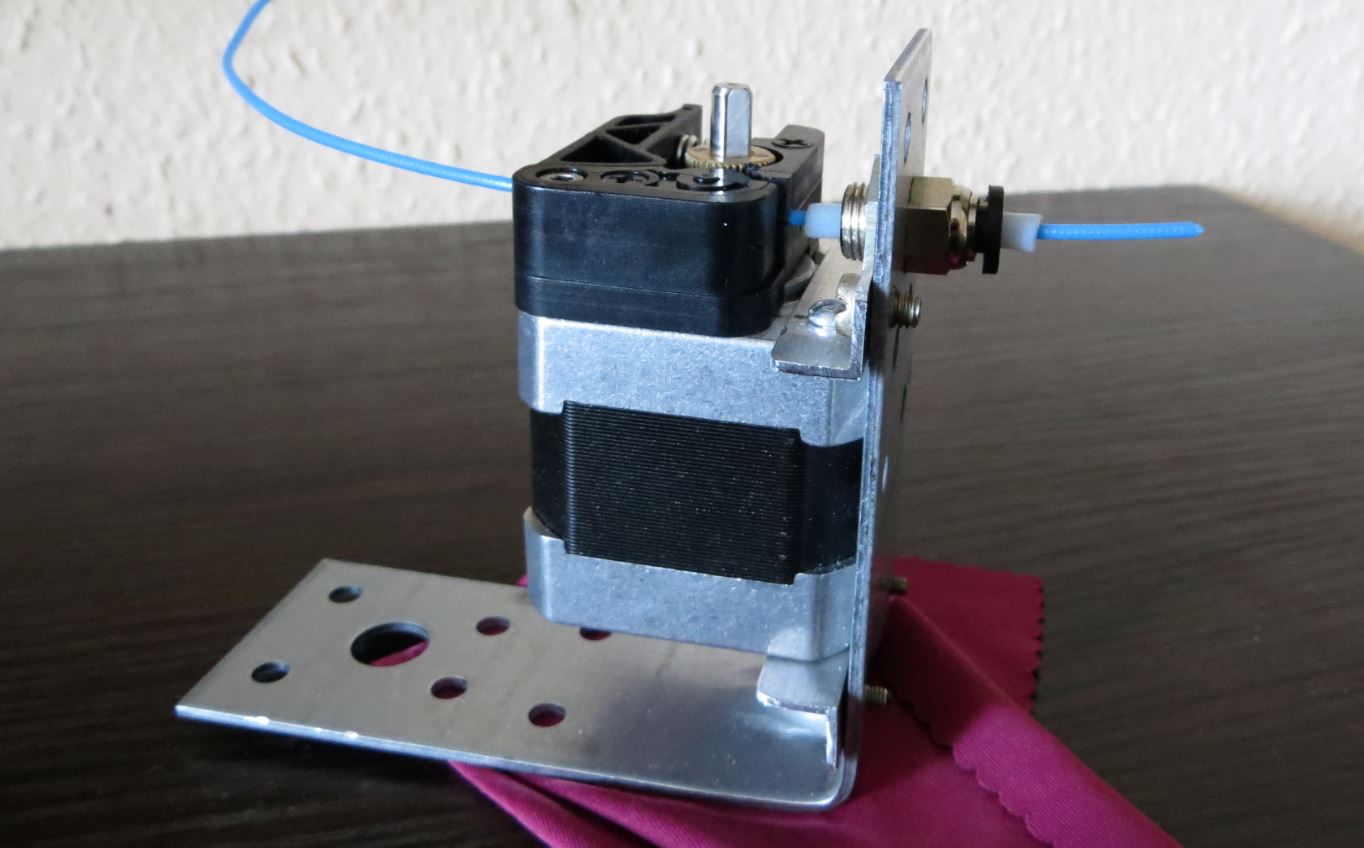

Сделал подаватель прутка на подачу в трубку. Нормальная алюминиевая насадка -всё едет ко мне и едет - уже два месяца едет.

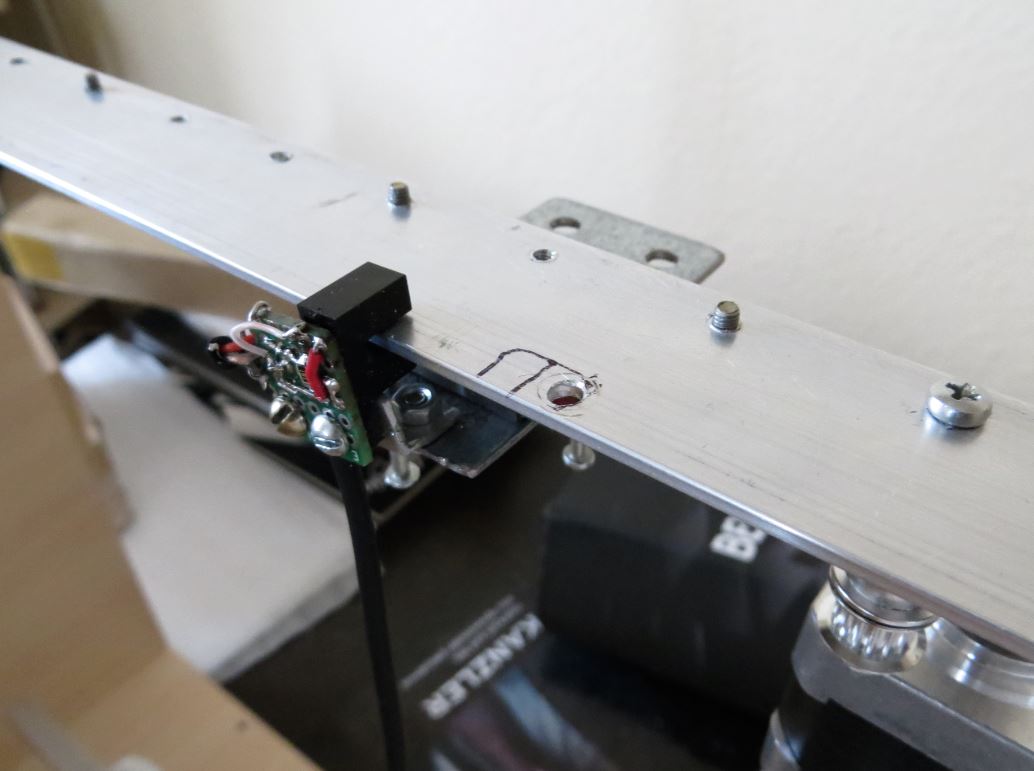

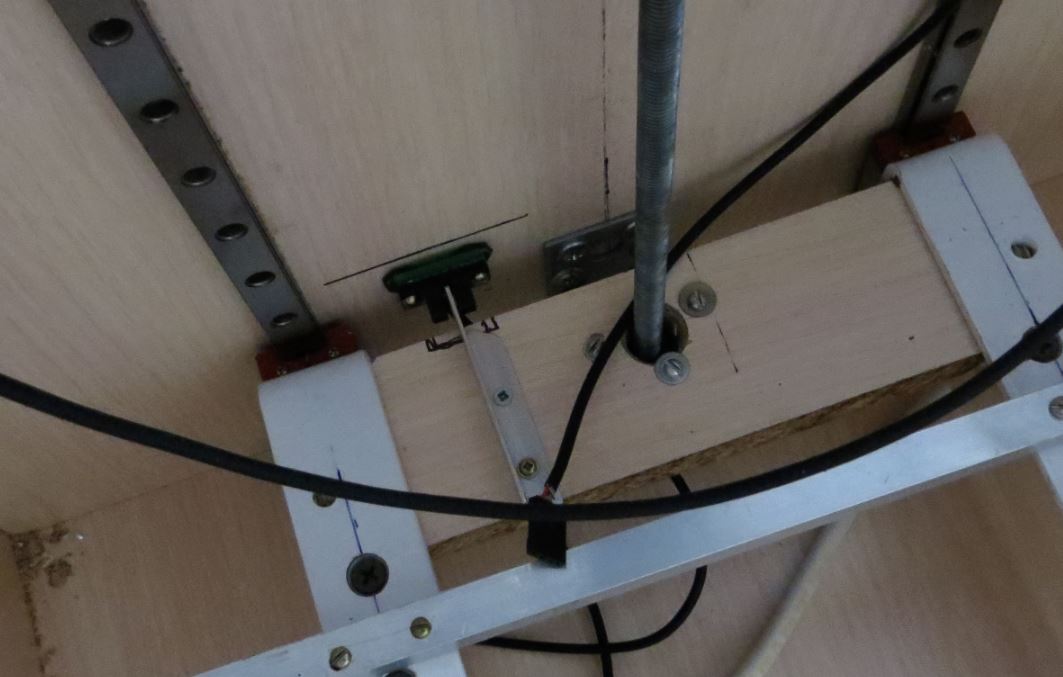

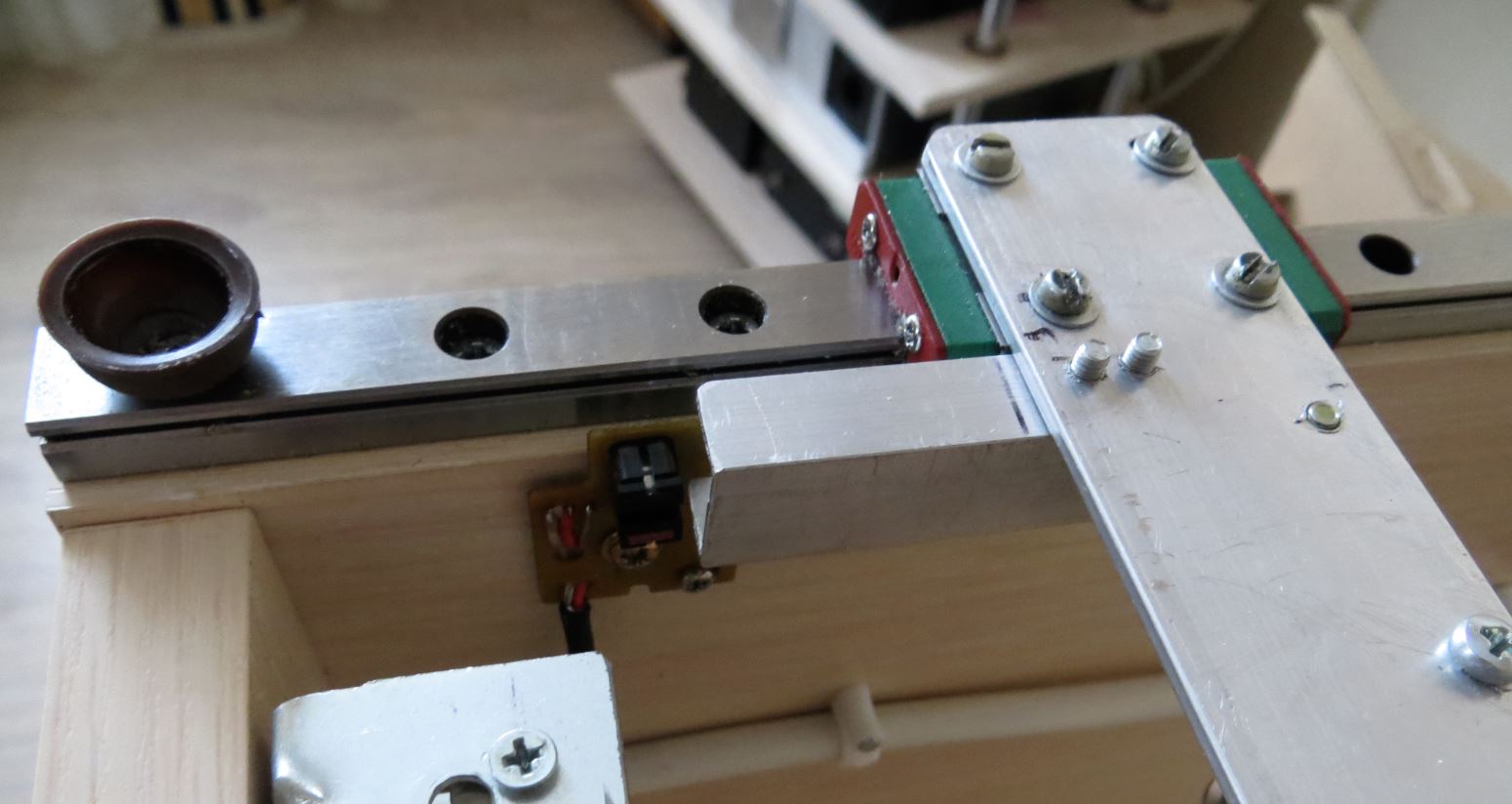

Концевые оптические выключатели. Пока выключатель оси Z поставил в самом низу, но после монтажа столика и отстройки можно и наверх его передвинуть. Но вообще то , есть желание в верней точке оси Z поставить индуктивный датчик, как на оригинальном проекте - который взят мной за основу.

Опто- датчик 3.JPG (63.33 КБ) 2004 просмотра

Опто- датчик 5.JPG (72.24 КБ) 2004 просмотра

[Alex Post]

Не надо на столе ничего переделывать. При питании на повышенном напряжении столик будет быстрее греться и меньше реагировать на внешние помехи типа сквозняка. Да и вряд ли с этого БП больше 14В удастся добыть под нагрузкой. РАМПС я смотрю перепаянный уже? Если питать стол отдельно - то или восстанавливать оригинальное включение с двумя 12в входами или применять внешний коммутирующий элемент (тот же мосфет, например). Его можно зацепить на свободный пин, переназначить в прошивке, а оригинальный выход использовать для управления вентилятором, например.

[Lenivo]

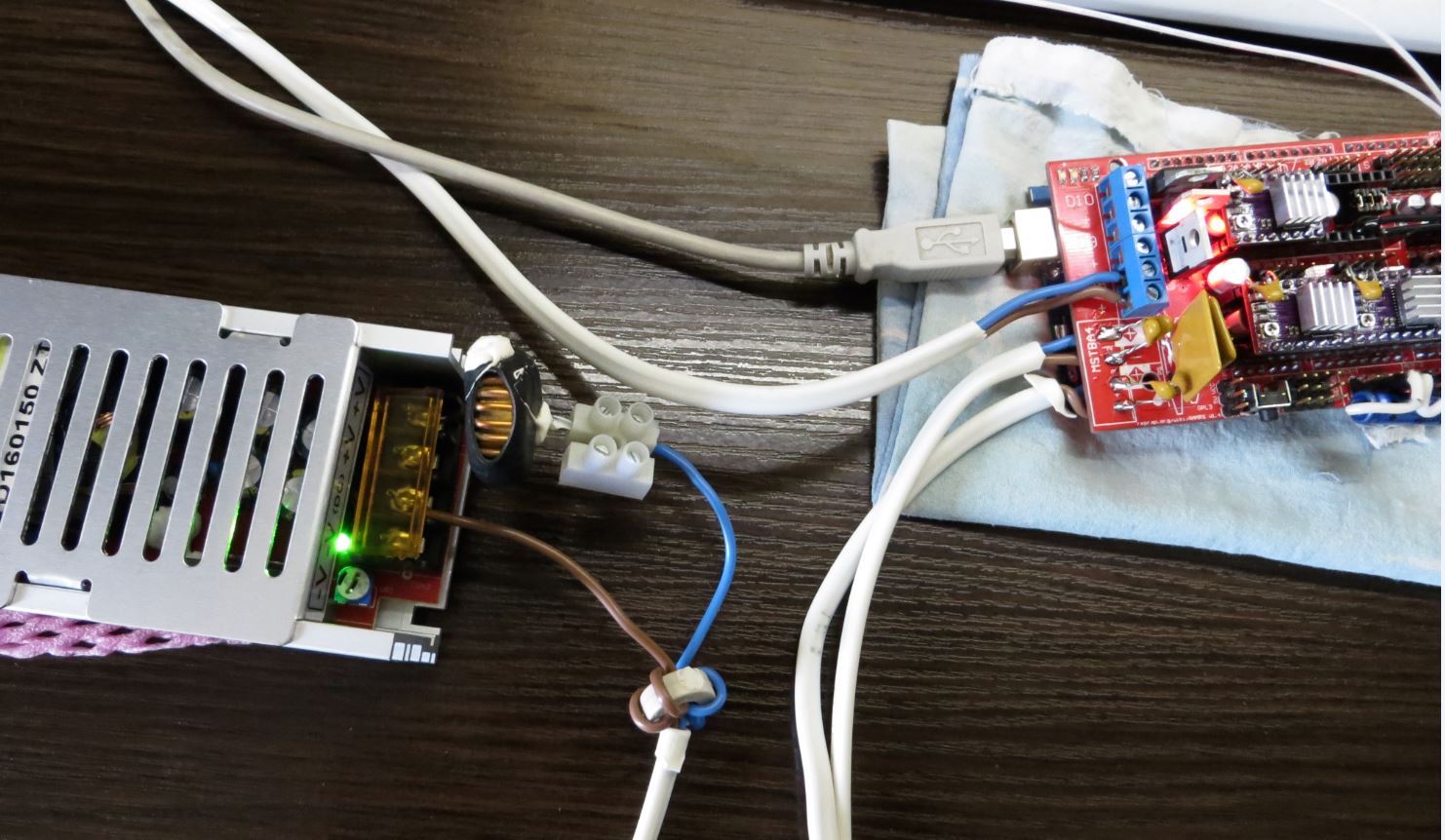

Внешнее питание на +5 вольт. Крепится к корпусу Блока питания и на выводы +12. Общий провод(земля) совместный с +12 вольт.

внешнее 5 вольт.JPG (72.75 КБ) 1983 просмотра

Вроде удалось заставить работать совместно с RAMPS. Дроссель на кольце 15 витков (из компьютерного бп) на +12 вольт, затем синфазный дроссель на 2 витка ("+"и "-" по два витка в намотанные вразных направлениях) и 10 мкф -керамикой. Отработал на 80 градусах около получаса.. Причем пробовал убрать или дроссель, или синфазное кольцо, или конденсаторов меньше поставить- перестает работать и всё .

[Alex Post]

А зачем эта борьба? Ради борьбы?

[Lenivo]

А куда его в кладовку и новый покупать, вдруг повезёт? То есть, просто взять и выкинуть 820 рублей? Он ведь рабочий и его обратно не сдать. 12 вольт исправно выдает - светодиодную ленту питать будет.

Так и не борьба это - просто иду по плану и потихоньку в удовольствие собираю "агрегат", получая удовольствие от процесса. Вот оно не работало и вот оно заработало. Попутно зарабатывая денежку в денежном, но не в интересном деле. Паузы, надо чем-то заполнять, иначе косяков напороть можно от нетерпения.

[Alex Post]

Значит я чет не понимаю... Есть два блока по 12.5А, от одного электроника работает нормально, от второго глючит. Наша задача собрать безглючный принтер с нагреваемым столом. Логично, что электронику нужно подключить на БЕЗГЛЮЧНЫЙ блок питания, а на глючный - стол. Ну а столу в принципе нас..ать, чем его кормят, хоть переменкой 220в через конденсатор. Про конденсатор шутка, если что, так делать не надо.

[Anry777]

Да не будет греть стол нормально 12А БП
Он просаживаться до 10 вольт будет
до 110 градусов или ждать полчаса, или вообще можно не дождаться..

[Alex Post]

Если его предварительно раскочегарить вольт до 15ти - то потянет. Стол стандартный считается 120ватт, т.е. 10а при 12в. Еще и 2.5а запасу

[Anry777]

Если его предварительно раскочегарить вольт до 15ти - то потянет. Стол стандартный считается 120ватт, т.е. 10а при 12в. Еще и 2.5а запасу

1. он не раскочегарится
2. он как бы не совсем 12 ампер ))))


Топик стартер - чего гадаешь? у тебя ж есть стол - присоедини его к БП и напряжение проверь на столе
