Принтер на рельсах от 3D-SPrinter

[alexhorsh]

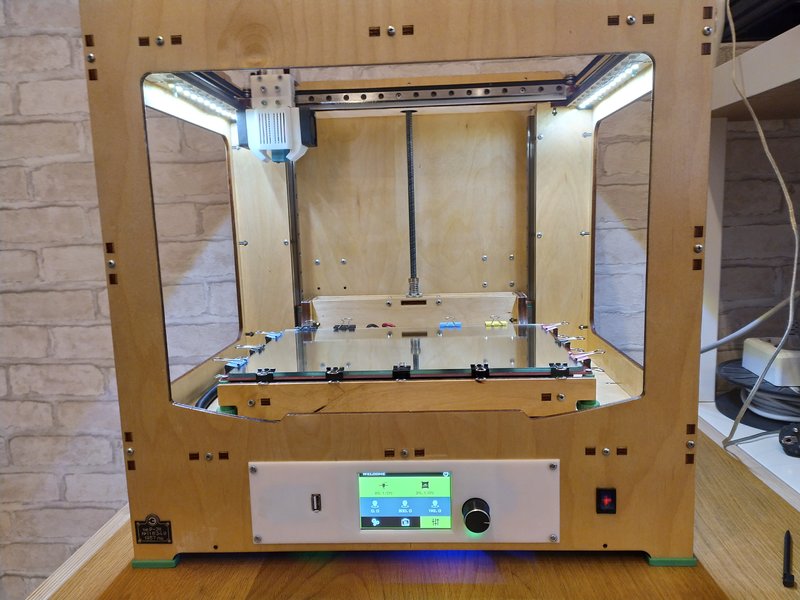

Закончил внешнюю и внутреннюю переделку фанерного 232 под Lerdge.

[attachment=1]IMG_20200823_174002.jpg[/attachment

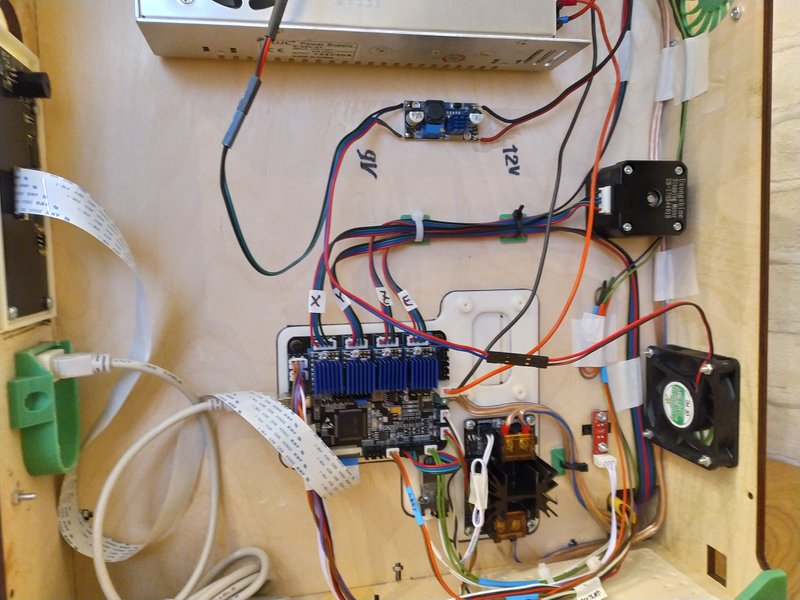

плату закрепил на панели, немного не расчитал место под будующую плату управления питанием. Приклеил ее на 2- х сторонний вспененый скотч. Оч крепко, а если надо срезается ножом. Лицевую сделал так чтобы закрыло все отверстия. Приклеил на цианакрилат, потом всеже и болты дабавил.

[alexhorsh]

Решил поставить лердж после переделки головы, меня всегда напрягали торчащие провода

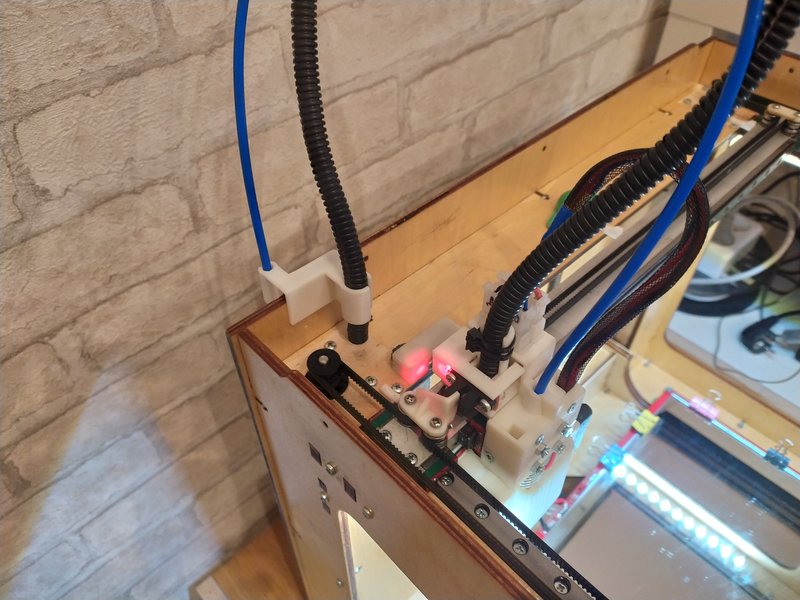

все концевики перевел на оптику, разьем сверху двойной молекс- лекго достать, держит нормальный ток. если кому надо модели сброшу.

[alexhorsh]

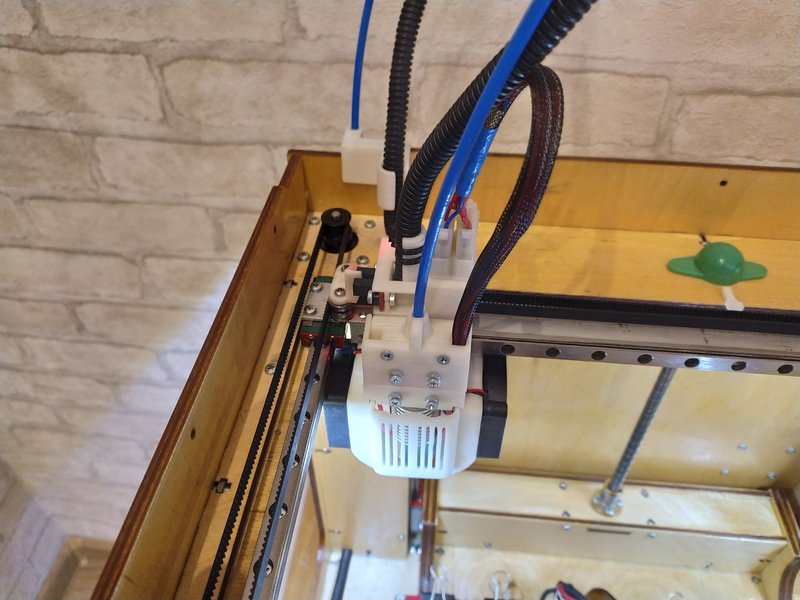

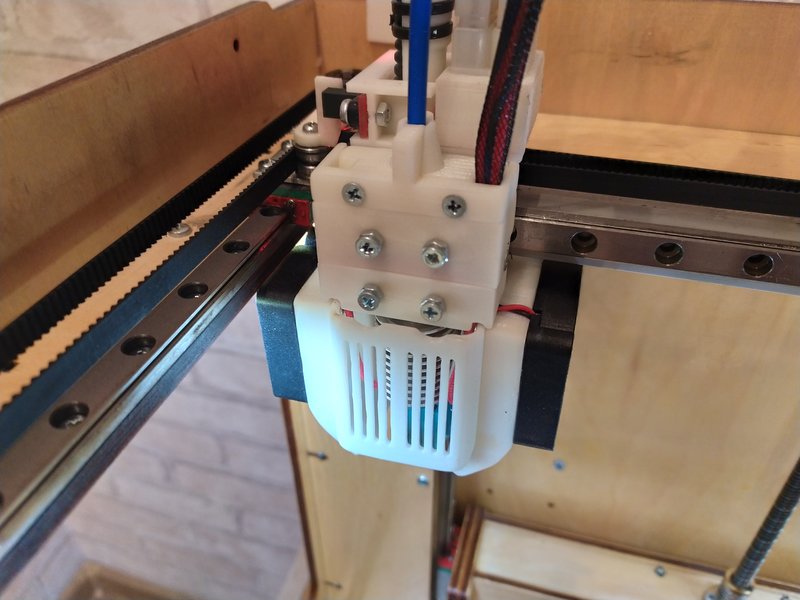

голова снимается целиком с каретки, вместе с трубкой боудена. Часто надо менять сопла, смена занимает 2-3 мин и просто: выдернул филамент, выдернул трубку боудена, отключил разьемы, открутил блок. В обратном порядке поставил.

[Alex Post]

Лицевую сделал так чтобы закрыло все отверстия.

Очень даже симпатично получилось.

[AHTOH]

голова снимается целиком с каретки, вместе с трубкой боудена. Часто надо менять сопла, смена занимает 2-3 мин и просто: выдернул филамент, выдернул трубку боудена, отключил разьемы, открутил блок. В обратном порядке поставил.

Честно говоря, ничего не понял. Если всё отсоединили, то банально подключается другая такая же, с другим соплом. А если чего то откручивать, зачем всё отсоединять тогда?

[alexhorsh]

да другая голова с другим соплом, быстро и просто.




файлы к печати:

MARK_II.zip

(707.68 КБ) 128 скачиваний

[alexhorsh]

детали для установки платы и экрана

lerdge_232.zip

(88.93 КБ) 96 скачиваний

LX_plate_halter.zip

(3.59 МБ) 102 скачивания

[IslandSky]

файлы к печати:

А каким материалом печатали?

[Alex Post]

Вокруг головы АБС, ну на крайняк ПЕТ-Г. А панели-держалки из чего хочешь можно, хоть из флекса

[Mazayac]

Alex Post, почему-то я думал, что PET-G более "тугоплавкий", спасибо за науку.

[Shaman]

А ниче так в 57 году аппаратура то была, не то что нонеча!

[alexhorsh]

это шильдик от танковой радиостанции.

[alexhorsh]

печатал все абс, 2 периметра, заполнение на 40℅. неудрбно было сопла менять и смазывать вентиляторы, а так на стле разложил, поменял, смазал. lerdge понравился тем что переходя с вулкана на обычное сопло не надо прошивать принтер.

[Iurasik76]

Хотелось бы узнать, какой качественней печатает, Techno или PRO-2? Только не надо ответов "одинаково". Такого быть не может.

[3D-SPrinter]

Только не надо ответов "одинаково".

Почему не надо? Действительно одинаково. Нуу, может, техно чуть получше. Но разница такая мизерная, что гораздо больше от самого "печатника" зависит.
У меня сейчас два 222-х принтера - один Техно из композита, второй фанерный (не пошедшая в серию "Оптима").
Так я чаще на фанерном печатаю. Потому что он более "тёплый и ламповый". Хотя, стол-то у него тоже из дибонда с магнитами.
