Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение kostyankin » 19 янв 2016, 16:29

Странно, но у меня в комплекте нет такой перекладины....

vtoryh
Сообщения: 191
Зарегистрирован: 03 янв 2016, 21:59
Имя: Вофка
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение vtoryh » 19 янв 2016, 16:43

kostyankin писал(а):Странно, но у меня в комплекте нет такой перекладины....
Ну и забейте.. :)
Андрей все равно даже не сверлит их. :)
Проявите фантазию(c). :)
Я не знаю его комплектации, но может она входит в кит, а вы купили корпус?
В Леруа или на рынке купите алюминиевую полоску и насверлите.
Для точности можете шаблон на бумаге распечатать, только сначало пару раз пустой лист прогоните через печку чтобы он ужался.
Печатаю на FastMaker(HBOT, композитный корпус, MKS Gen v1.3, тихие моторы 42BYGHM809, Volcano 0.4, 200х200х300)

kostyankin
Сообщения: 234
Зарегистрирован: 01 дек 2015, 09:06
Имя: Константин
Откуда: Москва
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение kostyankin » 19 янв 2016, 18:15

ага.... так может быть коричневый уголок это оно и есть :)))) Андрей, подскажите плиз. И еще есть маленький алюминевый уголок, он зачем ? Это единственные "лишнии" детали :)

И еще вопрос по lm10uu, на сколько туго их надо закручивать ? А то у меня щель миллиметра 2-3... Ее всю и заливать циакрином ?

Аватара пользователя
3D-SPrinter
Сообщения: 7567
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 61 раз
Поблагодарили: 583 раза
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 19 янв 2016, 18:53

Коричневый уголок это и есть Х-балка. А маленький уголок это заготовка каретки. Тут где-то раньше были фотки http://3deshnik.ru/forum/viewtopic.php? ... 6&start=60 .
Между LM10UU должен быть небольшой зазор. Заливать их циакрином не надо, надо только верх и низ печатных блоков, в которые они вставляются, перед сборкой кровати смазать (без фанатизма). И туго завинчивать тоже не надо. Главное проверить перед сборкой, чтобы они хорошо по валам ходили, без закусывания в вертикальном положении.

kostyankin
Сообщения: 234
Зарегистрирован: 01 дек 2015, 09:06
Имя: Константин
Откуда: Москва
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение kostyankin » 21 янв 2016, 15:49

Вопросы по Х балке :)
1. Есть ли шаблон для отверстий ? :)))) А то я уже штатный уголок закосячил походу. Или его самому рисовать по своим размерам ? Через какую печку лист прогнать перед печатью ? Просто через принтер ?
2. Судя по фото уголок Х балки крепится к кареткам на крайние отверстия, так ли это ?
3. Отверстия 1 под подшипники сверлим по месту рядом с кареткой ? Зачем нужен этот винт 2 и отверстие под него сверлить максимально близко к подшипнику и на одной линии с осью подшипника ? Что под цифрой 3 на фото , держалка для провода ?

4. Отверстия в заготовке под каретку сверлим по пластиковым деталям ?
5. И еще подскажите в каких деталях резьбу надо нарезать ?

Аватара пользователя
3D-SPrinter
Сообщения: 7567
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 61 раз
Поблагодарили: 583 раза
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 21 янв 2016, 18:58

1. Нет. Размечается штангелем. Если немного не попали, распиливается надфилем.
2. Крепится на все отверстия. Через подшипники в том числе.
3. Подшипники НАД кареткой. Винт 2 для концевика оси Х. Под цифрой 3 ограничитель каретки (его можно не ставить).
4. Да.
5. Везде, кроме крепления к каретке рельсы и концевика Х. В концевиках тоже резьба М3 нарезана.

vtoryh
Сообщения: 191
Зарегистрирован: 03 янв 2016, 21:59
Имя: Вофка
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение vtoryh » 21 янв 2016, 20:36

kostyankin писал(а):Вопросы по Х балке :)
1. Есть ли шаблон для отверстий ? :)))) А то я уже штатный уголок закосячил походу. Или его самому рисовать по своим размерам ? Через какую печку лист прогнать перед печатью ? Просто через принтер ?
Шаблон 100% есть, не бегает же он вокруг каждого уголка...но Андрей не даст, а то потом он не сможет сказать что идеально только он может собирать. :)
Самое главное рельсу точно закрепить, иначе перепад по высоте будет.
Скиньте размеры уголка и расстояние между каретками Y, я вам нарисую в автокаде шаблон, либо если опыт есть сами нарисуйте.
Как вариант закрепить противоположные концы рельсы, а потом по рельсе сверлить.
Бумагу да, через тот же принтер, просто пустой лист распечатайте, потом вставьте его и еще раз распечатайте.
Потом уже на нем печатайте шаблон.
У каретки расстояние между болтами вдоль рельсы 16мм, поперек 15мм.
Печатаю на FastMaker(HBOT, композитный корпус, MKS Gen v1.3, тихие моторы 42BYGHM809, Volcano 0.4, 200х200х300)

Аватара пользователя
3D-SPrinter
Сообщения: 7567
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 61 раз
Поблагодарили: 583 раза
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 21 янв 2016, 22:56

Да правда нет шаблона. Да и не надо в общем-то. Тут особая точность не требуется, можно надфилем доработать косяки, ели что. А вот сверлить надо хоть на каком-то подобии станка (хотя бы штативом для дрели). И инструментальные тиски желательны.
Вот только что просверлил http://images.vfl.ru/ii/1453406656/89ba ... 157017.jpg . Если присмотреться, видна разметка. Под рельсу - да, по установленной на два крайние отверстия рельсине размечается, потом сверлится.
И конечно же многие могут собрать идеально принтер, только для этого требуется многолетний опыт работы в том числе и руками. Мы же тут не серийный ширпотреб клепаем, а типа спецзаказ. ;)

Аватара пользователя
AKDZG
Сообщения: 2178
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 20 раз
Поблагодарили: 67 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение AKDZG » 22 янв 2016, 07:46

vtoryh писал(а):Бумагу да, через тот же принтер, просто пустой лист распечатайте, потом вставьте его и еще раз распечатайте.
Потом уже на нем печатайте шаблон.
Шаблон из бумаги?
Нужно разметить (прочертить крестики) центры отверстий штангенциркулем. Затем накернить их, то есть набить вмятинки, чтобы сверло сразу ровно пошло. После сверловки можно снять заусенцы сверлом большего диаметра, но тут уже не у всех аккуратно получится.
Ultimaker Original
Mendel90
СПринтер 233

vtoryh
Сообщения: 191
Зарегистрирован: 03 янв 2016, 21:59
Имя: Вофка
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение vtoryh » 22 янв 2016, 08:45

AKDZG писал(а):
vtoryh писал(а):Бумагу да, через тот же принтер, просто пустой лист распечатайте, потом вставьте его и еще раз распечатайте.
Потом уже на нем печатайте шаблон.
Шаблон из бумаги?
Нужно разметить (прочертить крестики) центры отверстий штангенциркулем. Затем накернить их, то есть набить вмятинки, чтобы сверло сразу ровно пошло. После сверловки можно снять заусенцы сверлом большего диаметра, но тут уже не у всех аккуратно получится.
Мсье знает толк в извращениях учитывая наличие чертежей. :)
Недолго распечатать чертежи, наложить на деталь и разметить керном по этому шаблону. получится не хуже, но точно быстрее.
Всегда так делаю, когда нет возможности сразу на станке насверлить. Гораздо быстрее чем каждое отверстие отмерять.
Главное не клеить шаблон, а то его ведет. Можно просто бумажным скотчем приклеить.
Печатаю на FastMaker(HBOT, композитный корпус, MKS Gen v1.3, тихие моторы 42BYGHM809, Volcano 0.4, 200х200х300)

vtoryh
Сообщения: 191
Зарегистрирован: 03 янв 2016, 21:59
Имя: Вофка
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение vtoryh » 22 янв 2016, 08:49

3D-SPrinter писал(а):Вот только что просверлил http://images.vfl.ru/ii/1453406656/89ba ... 157017.jpg .
Ну да, а смысл? можно взять тот же уголок и расверлить его под керн со смещением. а потом сверху накладывать прижимать струбцинами и размечать все.
Опять же человек же не знает на какой высоте устанавливать рельсу чтобы потом каретка ничего не задевала и прочее.
Вы бы хоть картинку с размерами тогда давали.
Печатаю на FastMaker(HBOT, композитный корпус, MKS Gen v1.3, тихие моторы 42BYGHM809, Volcano 0.4, 200х200х300)

Аватара пользователя
AKDZG
Сообщения: 2178
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 20 раз
Поблагодарили: 67 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение AKDZG » 22 янв 2016, 08:59

vtoryh писал(а):Недолго распечатать чертежи, наложить на деталь и разметить керном по этому шаблону. получится не хуже, но точно быстрее.
Всегда так делаю, когда нет возможности сразу на станке насверлить. Гораздо быстрее чем каждое отверстие отмерять.
Главное не клеить шаблон, а то его ведет. Можно просто бумажным скотчем приклеить.
Никогда не видел применения такого способа на производстве, но сам использовал для разметки отверстий в корпусе Mendel90. В тот раз я узнал, что струйные принтеры печатают не очень точно :o
Ultimaker Original
Mendel90
СПринтер 233

kostyankin
Сообщения: 234
Зарегистрирован: 01 дек 2015, 09:06
Имя: Константин
Откуда: Москва
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение kostyankin » 22 янв 2016, 09:06

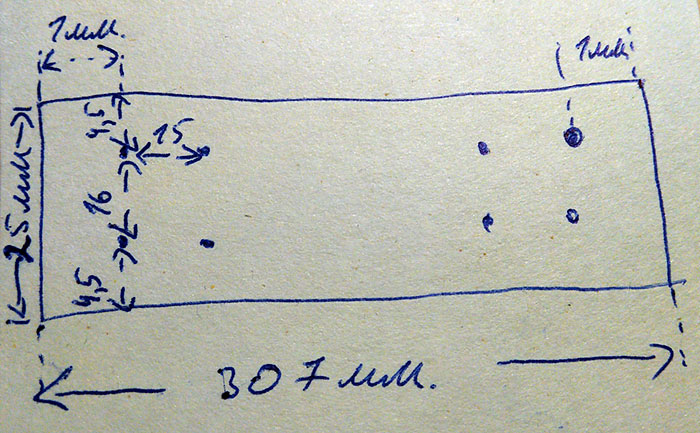

Вот вроде все размеры указал.
еще вопрос, а на сколько критичны размеры уголка ? А то мало ли 25 на 15 не найду....

Я так понял рельсу максимально вверху надо размещать....

А вообще я конечно удивлен, что высокоточные детальки приходится делать самому :)
Последний раз редактировалось kostyankin 22 янв 2016, 09:11, всего редактировалось 1 раз.

sansanich
Сообщения: 135
Зарегистрирован: 14 янв 2016, 10:33
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение sansanich » 22 янв 2016, 09:08

Вот что такого сложного штангелем сделать разметку? Не понимаю. Зачем какие-то шаблоны печатать? А рельс крепится к уголку так, чтобы их грани совпадали судя по фото.
Сам сейчас жду посылку от Андрея.

kostyankin
Сообщения: 234
Зарегистрирован: 01 дек 2015, 09:06
Имя: Константин
Откуда: Москва
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение kostyankin » 22 янв 2016, 09:16

То есть я тупо измеряю расстояние между крайними отверстиями кареток, провожу линии на уголке, потом на штангеле выставляю 16мм и рисую кресты. Затем от первых линий откладываю 15мм и рисую опять линии, на них опять 16мм... Так ? Сорь , я просто немного туповат :)
