А как он по звуку?

Как оказалось, не очень он по звуку. viewtopic.php?f=30&t=341&p=22500#p22500
Как и всё остальное ламповое "говнецо".

Я пока лучший звук слышал от лампового усилка)

Ламповый звук - очень на любителя. Лично я полные ламповые усилители не понимаю. А вот ламповый буфер перед "каменным" усем - вполне уважаю.

[Lenivo]

Для пайки электроники почти нельзя. Надо хотя бы такой заказать https://ru.aliexpress.com/item/c60w-cxg ... autifyAB=0
А ещё лучше такой же Xytronic https://www.protehnology.ru/cifrovaya_p ... power_169d . Очень надёжная штука! У меня уже лет 10 трудится (несколько лет почти круглосуточно).
Или китай подешевле и даже с феном! https://ru.aliexpress.com/item/BGA/3284 ... autifyAB=0 Только ломаются они частенько.

Лучше купить паяльную станцию Т12, пару лет пользуюсь. С японскими нагревательными жалами. Очень доволен.

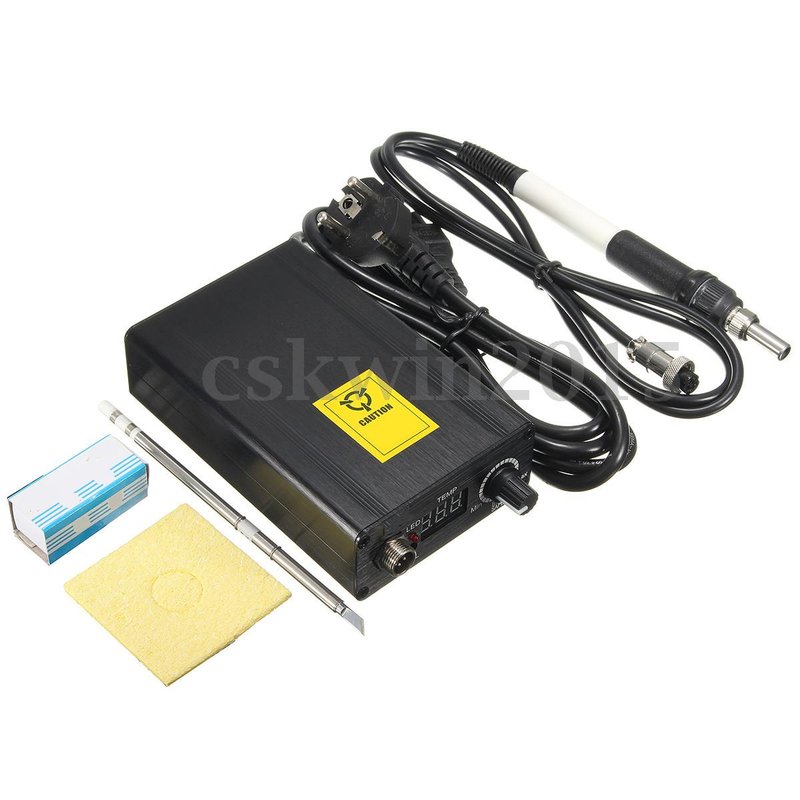

Паяльная станция Т12 Модель: 491017
https://ru.aliexpress.com/item/T12-Digi ... autifyAB=0

Набор жал:
https://ru.aliexpress.com/item/5-T12-Ha ... autifyAB=0


Китайское описание:
Размер 138x88x38 мм
Вес машины: около 0.7 кг
Рабочее напряжение: ac100-240v (стандартный штекер EU)
Диапазон регулировки температуры: 150-480 градусов
Мощность: 72 Вт

Основные операции:


1: Поворотный энкодер корректирует температуру, 1 градус - медленный поворот; 5 градусов - на быстрый поворот.
2: короткое нажатие клавиши энкодера, чтобы войти в сон, любое действие на энкодер или ударную ручку будет выходить из сна.
3: двойной щелчок энкодера среднего ключа, чтобы войти в усовершенствованный режим, любые действия энкодера выйдут из этого режима.
4: в спящем режиме, долго нажмите клавишу MID, закроется, re-power или короткий нажмите на среднюю кнопку для загрузки.
5: войдет в режим сна в течение длительного времени без использования (по умолчанию 5 минут), при длительном использовании не будет использоваться режим мягкого отключения (по умолчанию 30 минут)


Использование главного контроллера STM8, новый дизайн, новая концепция дизайна, Новая архитектура архитектуры

Точный контроль температуры, вторая температура восстановления, снижение потребляемой мощности управления, плата управления более не нагревающаяся

[Alex Post]

А я как купил когда то китайский паяльник на 12в нерегулируемый с одним жалом, так им и паяю SMD правда мельче чем 1206 не рискую им лезть, на работе паялка Люка есть для такого Зато 1206 удобно паяется в макетку с шагом 2.54мм

[lopuh]

Для пайки электроники почти нельзя.

Да, с вами поведешься: окажется что и осциллограф надо, и генератор сигналов, и микрофон измерительный Вот и спаяй тупенько усилочек, называется...

[3D-SPrinter]

Да, с вами поведешься: окажется что и осциллограф надо, и генератор сигналов, и микрофон измерительный

Ну так аппетит во время еды приходит...

[Lenivo]

Да, с вами поведешься: окажется что и осциллограф надо, и генератор сигналов, и микрофон измерительный. Вот и спаяй тупенько усилочек, называется...

Ну с осциллографом сейчас очень просто - купить какой-нибудь КИТ, например DSO138 или другой подобный - сейчас есть уже по новее наборчики. Напечатать на 3Д принтере корпус и делов-то. Генератор сигналов - не надо, есть компьютер со звуковой картой - какие хочешь он тебе сигналы сгенерирует -программ множество. Микрофон спаять самому, тоже совсем не дорого, а вот научиться с ним обращаться - это да потруднее будет. Ну опять же если это надо будет - а надо будет, так это всё в радость сделается на раз-два.

[3D-SPrinter]

Можно и прямо в корпусе со щупами. Цена почти та же. https://ru.aliexpress.com/item/DSO-dso1 ... autifyAB=0
Но у меня он, честно говоря, валяется без дела. В звуковых делах и принтерах можно и без него обойтись.
А вот паяльник - основной инструмент, на котором экономить себе дороже.

[lopuh]

Ну с осциллографом сейчас очень просто - купить какой-нибудь КИТ, например DSO138 или другой подобный

Спасибо за подсказку! Становиться "колонкостроителем", наверное, не планирую- а вот за такие деньги завести полезный инструмент-это хорошо
Года два назад были у меня чудеса: на стенде с трехфазным моторчиком и регулем цифровым ваттметром не измерялся потребляемый ток. Мотор крутится, тягу показывает -ток 0, потребляемая мощность- 0. Несколько дней прыгали вокруг: наконец, наугад вляпали на питающий провод самодельную индуктивность из гайки и пяти витков. Что там на самом деле-так и не поняли.

[Evklon]

Добрый день! А можно как нибудь поднять напряжение на лампе в этой гибридной схеме и согласовать с LM ? Чтобы лампа работала на более привычных напряжениях, 170-250 вольт. Почитал литературу, и везде пишут, что на малых напряжениях лампа дает искажения. А схемы, где на лампы подается больше 100 вольт, часто хвалят, но все они на транзисторах, а хотелось бы пока собрать упрощенный вариант, типа приведенного в первом сообщении.

[3D-SPrinter]

Почитал литературу, и везде пишут, что на малых напряжениях лампа дает искажения.

Глупости пишут. В этой схеме искажения минимальные, скорее всего не заметите разницы с лампой / без лампы.
Но вообще-то, лучше сразу этот усилитель собрать viewtopic.php?f=30&t=341&p=22514#p22500 без всяких лампочек.

[Lenivo]

Добрый день! А можно как нибудь поднять напряжение на лампе в этой гибридной схеме и согласовать с LM ? Чтобы лампа работала на более привычных напряжениях, 170-250 вольт. Почитал литературу, и везде пишут, что на малых напряжениях лампа дает искажения. А схемы, где на лампы подается больше 100 вольт, часто хвалят, но все они на транзисторах, а хотелось бы пока собрать упрощенный вариант, типа приведенного в первом сообщении.

Ну если хочется чего то улучшить, не необходимо хотя бы слегка теорию почитать про работу ламп - про выбор рабочей точки.

Рабочая точка 6н3п 1.gif (3.88 КБ) 4116 просмотров

Почитать чуть чуть можно здесь, например:
http://musicangel.ru/mess146.htm

[lopuh]

Развёл и сделал платку защиты на C1237HA.

Сравнил принципиальную схему защиты с разводкой платы и фото- такое ощущение, что Вы не поставили С5 на 100 мкф...
Я правильно понимаю, что за не надобностью-в основном БП усилителя емкостей достаточно?

[3D-SPrinter]

в основном БП усилителя емкостей достаточно?

Конечно! Но можно поставить этот кондёрчик навесом, если что.

[lopuh]

Развёл и сделал платку защиты на C1237HA.

Проконсультируйте, пожалуйста, по схемы защиты АС:
- по разводке платы получается, что резистор R4 стоит несколько не так, как по схеме (показал на рисунке). Так тоже можно?
И еще хотел уточняю:
-Переменка на VD1 подается от одной из вторичных обмоток основного трансформатора усилителя (21...22В),
-общий провод схемы защиты соединяется с произвольным (GND1,2,3) по схеме "Динамита",
- "+30В" -тоже забирается от блока питания "Динамита"?
ЗЫ. SMD-оказывается, не так страшно. Можно паять

[lopuh]

https://images.vfl.ru/ii/1515441169/e8c ... 067933.jpg
А как вы так красиво кнопку питания подсвечиваете?
