На днях решил немного модернизировать "сканерную пусковую установку"...
Получилось лучше, чем было до этого но, всё равно, не совсем то, что я бы хотел (точнее, как представлял себе работу данной схемы).

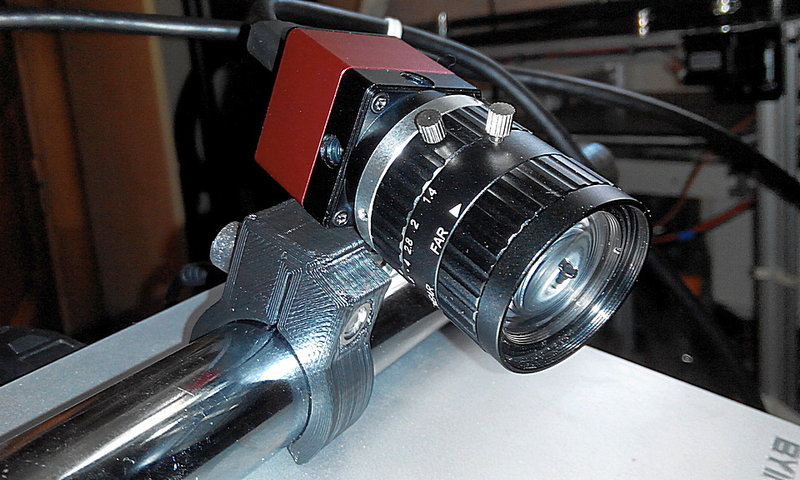

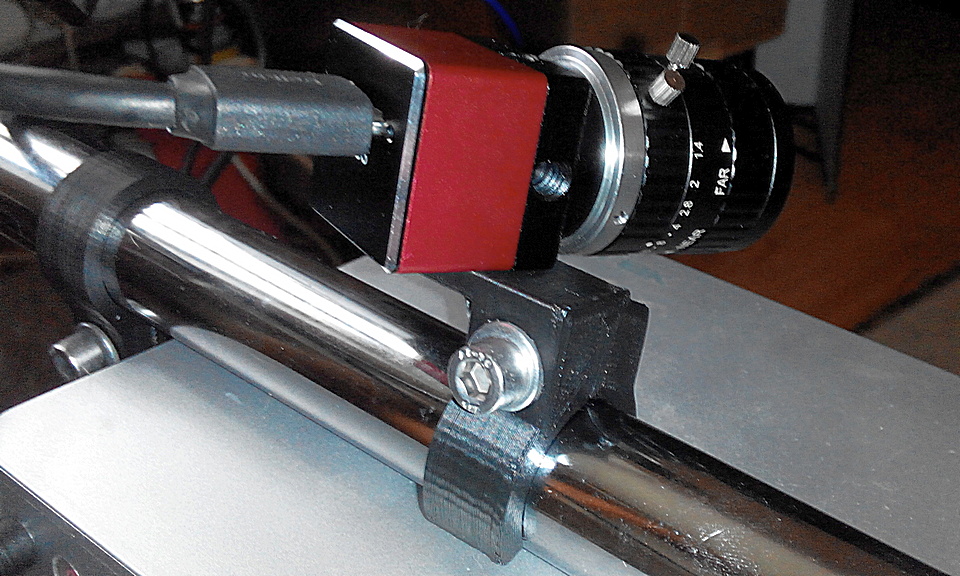

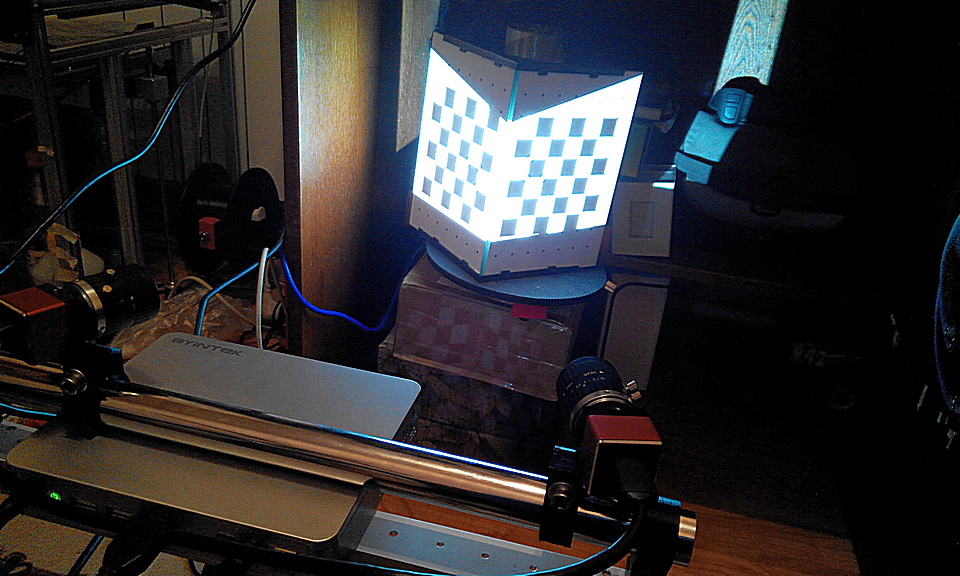

- "Незамкнутый" кронштейн камеры
Из плюсов - достаточно жёсткая фиксация камер (с оговорками), сами камеры стоят под фиксированным углом 20° каждая, плавное изменение расстояния между ними под конкретную задачу, независимая настройка вертикального угла для каждой камеры (поскольку, в зависимости от расстояния до объекта, надо поднимать или опускать вертикальный "угол зрения", чтобы совпасть с зоной "засвета").
Из минусов - крепление камер кронштейном с не полным "охватом" трубы не позволило фиксировать их "намертво" (в отличии от полноценных кронштейнов, держащих саму трубу). Этот момент надо будет переделывать, а для этого надо поднимать трубу на 5мм выше (с уждинением кронштейнов и изготовлением проставки под центр трубы (сейчас вся эта конструкция держится на проекторе, который оказывается зажат в этом "бутерброде")).

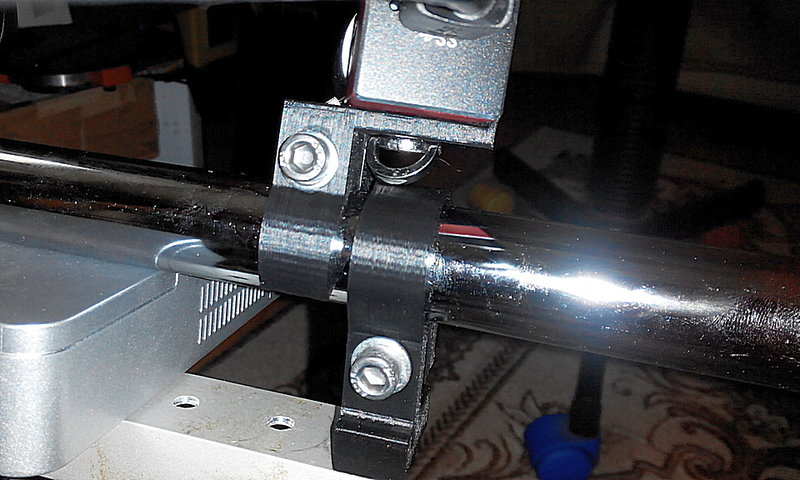

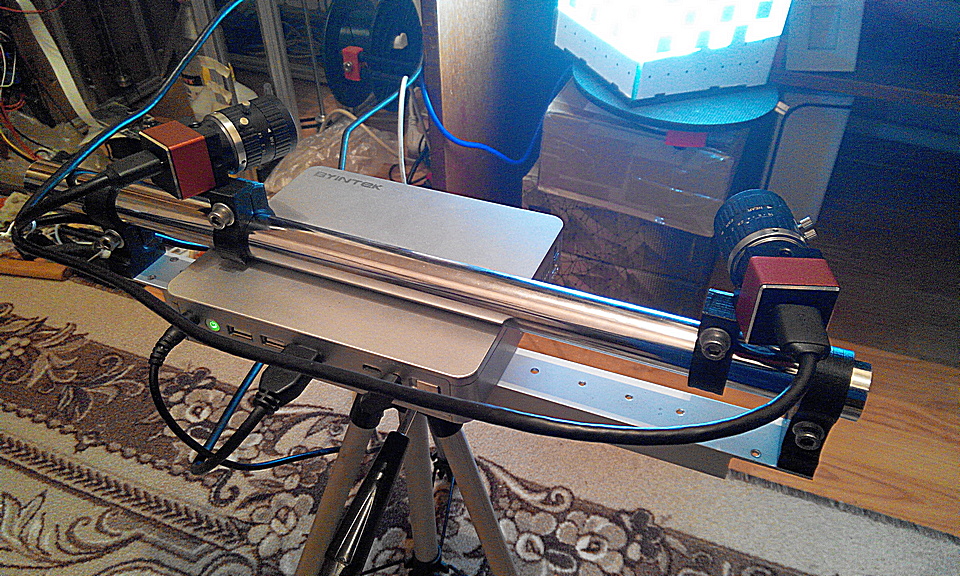

- Финальная (на данный момент) конструкция
Ещё один вариант (и, по результатам текущих испытаний - вполне перспективный) - замена трубы на профиль 2020 а вертикальный угол настраивать одновременно (для обеих камер), продольным поворотом профиля в напечатанных направляющих (пока не придумал конструкцию "быстрозажима" для этого).
Основная задача всего этого добра (и из-за этого я отказался от установки камер на шаровых головках) это приблизить вертикальную оптическую ось камеры к оптической оси проектора, чтобы увеличить захватываемую область.

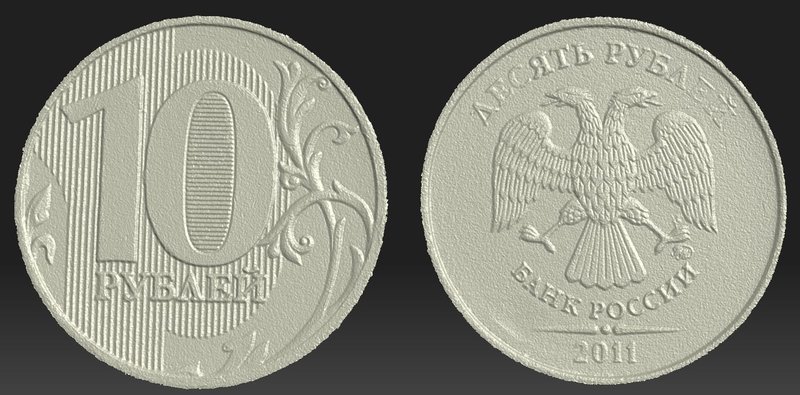

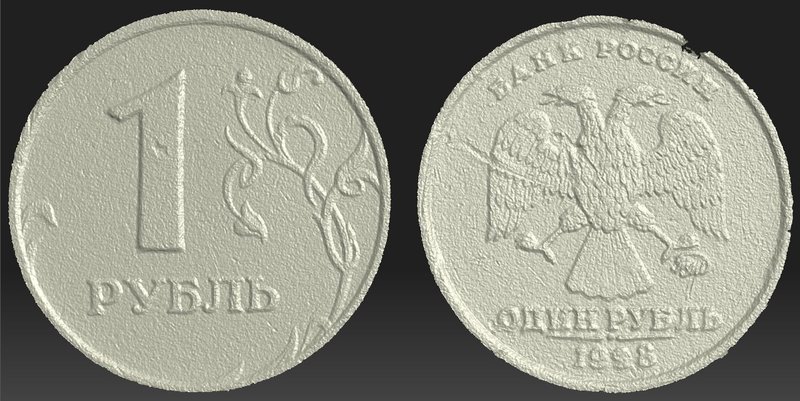

P.S. Ну и ещё один "сканчик" - новенькая, блестящая монета (скан без матировки):

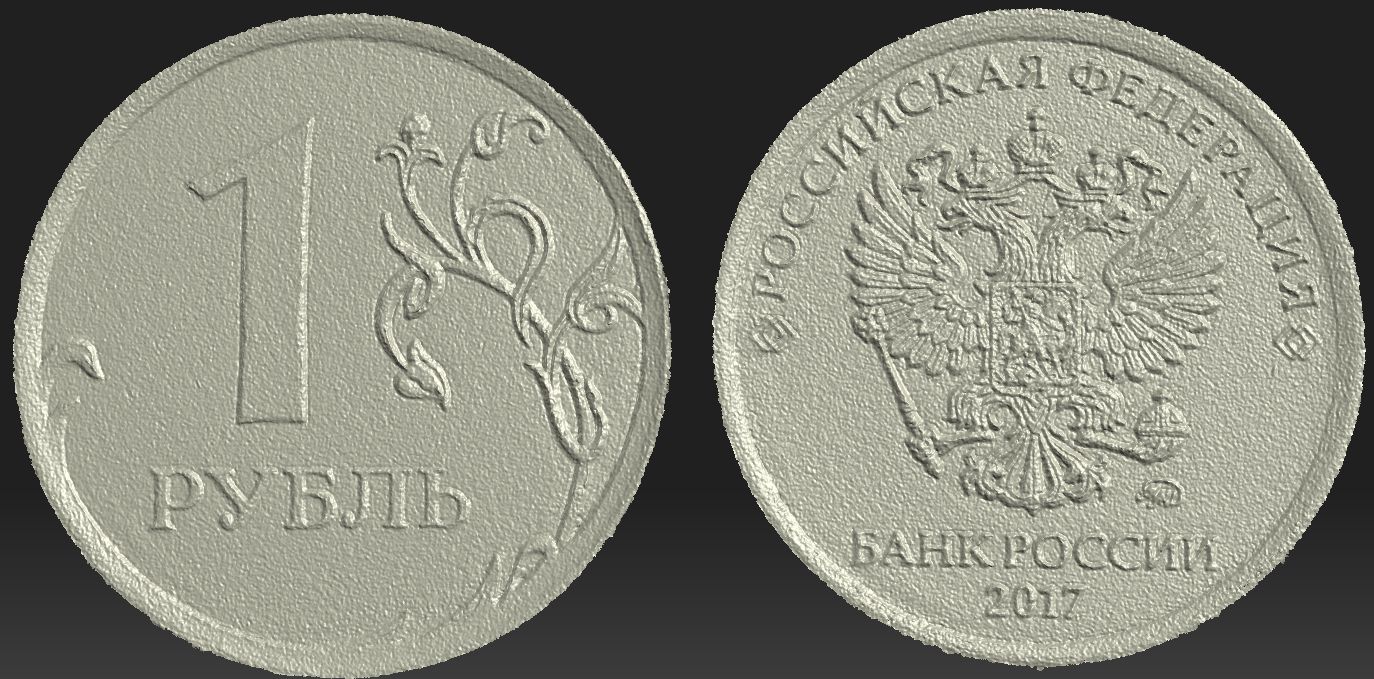

- Новая монета
)
) Либо "возобновить" думу о варианте с 6.3Мп матрицей IMX178 1/1.8" (который сейчас появился в ч/б варианте но он с Rolling Shutter (что, в принципе, не так уж и страшно, оказалось))
