VE pribor - полуавтомат спайщик филамента «Semiautomatic welder-M-002

[vladimirV]

.... Ждём вариант с дисплеем 1602.
Готов тестить, если у вас нет такого.

Да, Евгений. А то, в Proteus проверил, а в железе нечем.

[Rubistar]

Владимир, а возможно ли обьеденить "вытяиватель" и "сварщик" в одно целое? Тоесть - одна ардуинка,валкодер и один дисплей для управления.

[vladimirV]

Объединить то можно. Только, для этого понадобится Mega 2560. И есть ли смысл, для мелкого производства делать это.

[Rubistar]

ОК! понятно,что для мелкосерийного нет смысла.

[konoev]

[/quote]
Да, Евгений. А то, в Proteus проверил, а в железе нечем.
[/quote]

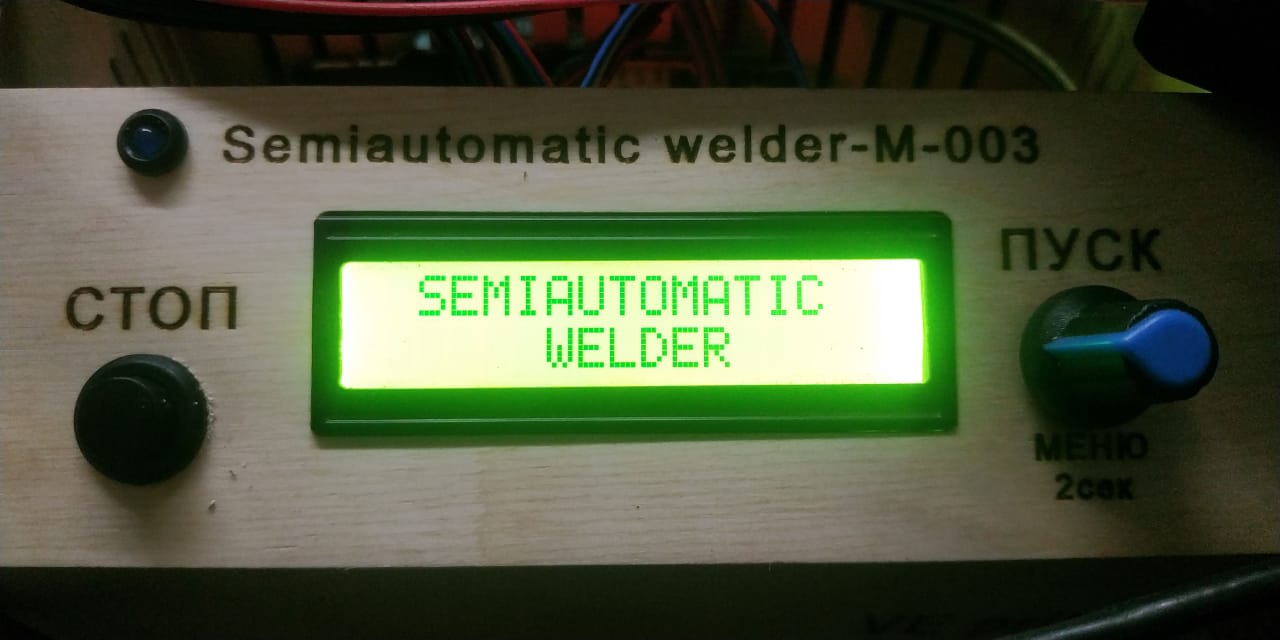

все работает спасибо

Спойлер


Спойлер


[konoev]

Подключение ШД и ИК датчика:

Спойлер


Подключение энкодера:

Спойлер


в общем задолбалс я настраивать датчик..........отверстие 05мм, просверлено ровно, при протягивании желтого филамента постоянно происходит сработка...
из за этого неправильно работает весь станок...
незнаю уже что и делать.......

[vladimirV]

Писал про настройку датчика здесь: viewtopic.php?f=37&t=1132&start=90
Для упрощения настройки ИК датчика, написал программку настройки:

Nastroika_sensora_IK.rar

(623.75 КБ) 267 скачиваний

Спойлер

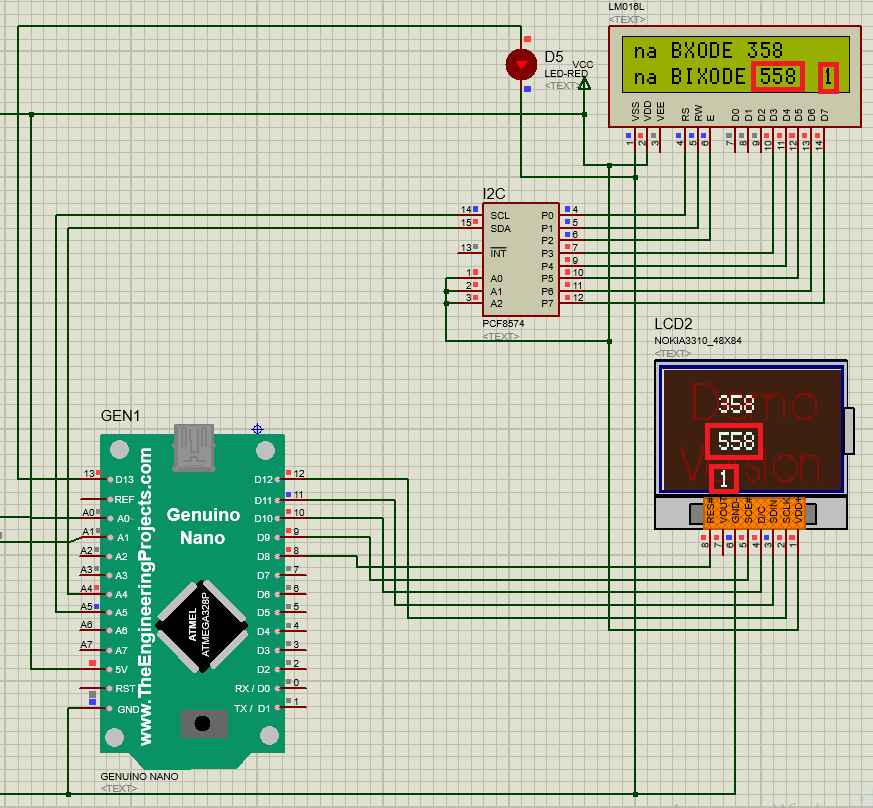

настройка ИК датчика.PNG (31.35 КБ) 3480 просмотров

Программа работает с дисплеями Nokia 5110 и LCD 1602.
Как пользоваться:
1. устанавливаем программу в спайщик;
2. включаем без филамента.
3. передвигаем оптопару датчика по стальной трубке (с отверстием). Ищем положение оптопары с наименьшими показаниями на входе и фиксируем оптопару;

Спойлер


Например, у Вас показывает число 256. На выходе покажет сумму +200 = 456. Число 456 меньше 500, поэтому на выходе будет «0» (филамента нет). Если число (сумма) больше 500, то меняем 200 (180-300) в скетче на большее.
4. Вставляем прозрачный филамент;

Спойлер


На входе, например у Вас появляется чило 358. На выходе покажет сумму +200 = 558. Число 558 больше 500, поэтому на выходе будет «1» (филамент вставлен). Если число (сумма) меньше 500, то меняем 500 (450-850) на меньшее.

Спойлер

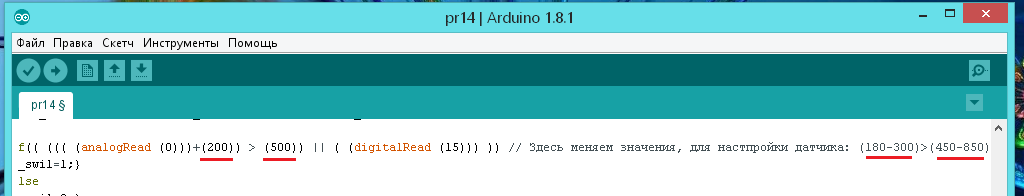

Настройка ИК датчика в скетче.PNG (21.6 КБ) 3480 просмотров

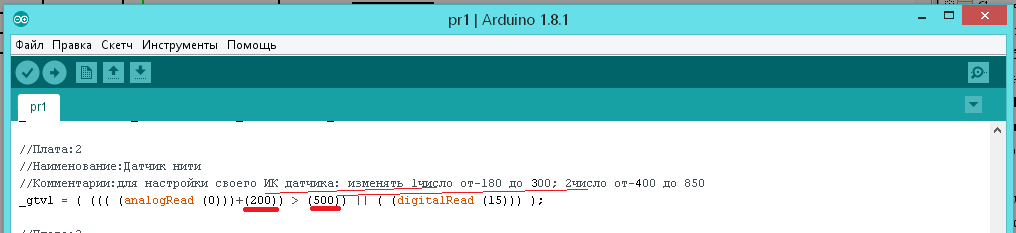

5. 5. Подобрав нужные значения, для Вашего ИК датчика, изменяем их в скетче основной программы.

Спойлер

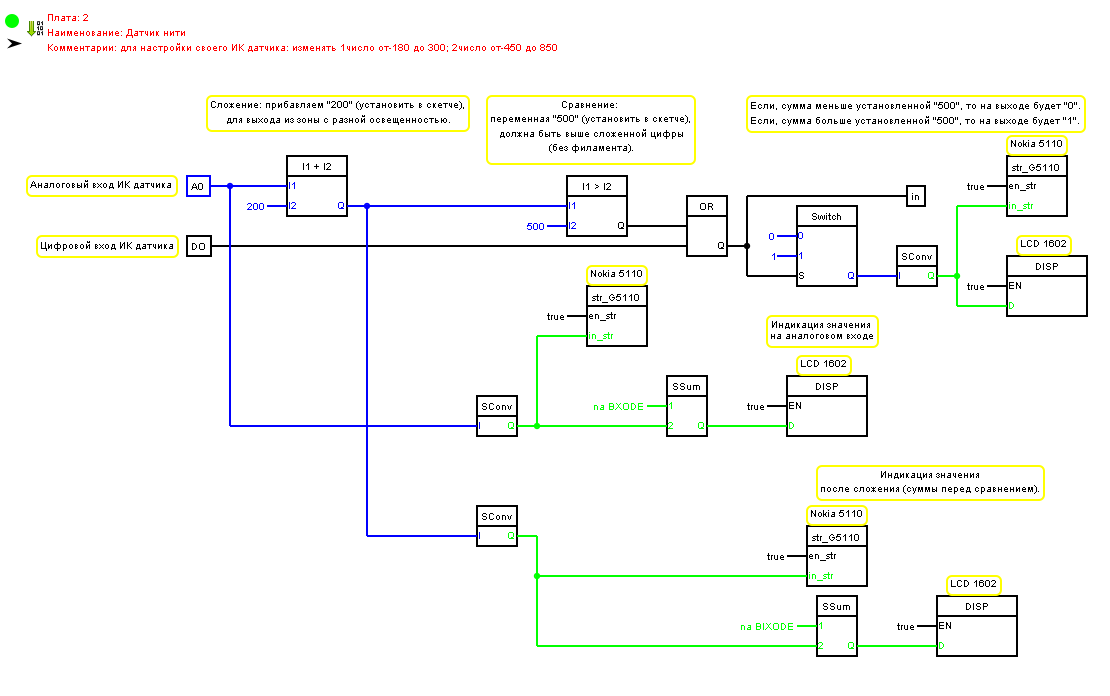

Сктч - датчик нити.PNG (12.24 КБ) 3480 просмотров

[konoev]

Писал про настройку датчика здесь: viewtopic.php?f=37&t=1132&start=90
Для упрощения настройки ИК датчика, написал программку настройки:
Nastroika_sensora_IK.rar

Спойлер

настройка ИК датчика.PNG

Программа работает с дисплеями Nokia 5110 и LCD 1602.
Как пользоваться:
1. устанавливаем программу в спайщик;
2. включаем без филамента.
3. передвигаем оптопару датчика по стальной трубке (с отверстием). Ищем положение оптопары с наименьшими показаниями на входе и фиксируем оптопару;

Спойлер


Например, у Вас показывает число 256. На выходе покажет сумму +200 = 456. Число 456 меньше 500, поэтому на выходе будет «0» (филамента нет). Если число (сумма) больше 500, то меняем 200 (180-300) в скетче на большее.
4. Вставляем прозрачный филамент;

Спойлер


На входе, например у Вас появляется чило 358. На выходе покажет сумму +200 = 558. Число 558 больше 500, поэтому на выходе будет «1» (филамент вставлен). Если число (сумма) меньше 500, то меняем 500 (450-850) на меньшее.

Спойлер

Настройка ИК датчика в скетче.PNG

5. 5. Подобрав нужные значения, для Вашего ИК датчика, изменяем их в скетче основной программы.

Спойлер

Сктч - датчик нити.PNG

Дак толку нет.
Да я могу поменять эти уровни но смысл проблемы в том что показания меняются то на фотодатчике........
Логика работает правильно
ИМЕННО ДАТЧИК "прыгает".... я незнаю как объяснить.
Получается что нужно пробовать поставить микрик.... Потомучто неработает этот долбаный фотодатчик как надо

[konoev]

Чтобы хоть как-то работало нужно ставить 350 первую и 400 вторую цифру..... По другому никакушки...

[vladimirV]

ИМЕННО ДАТЧИК "прыгает".... я незнаю как объяснить.

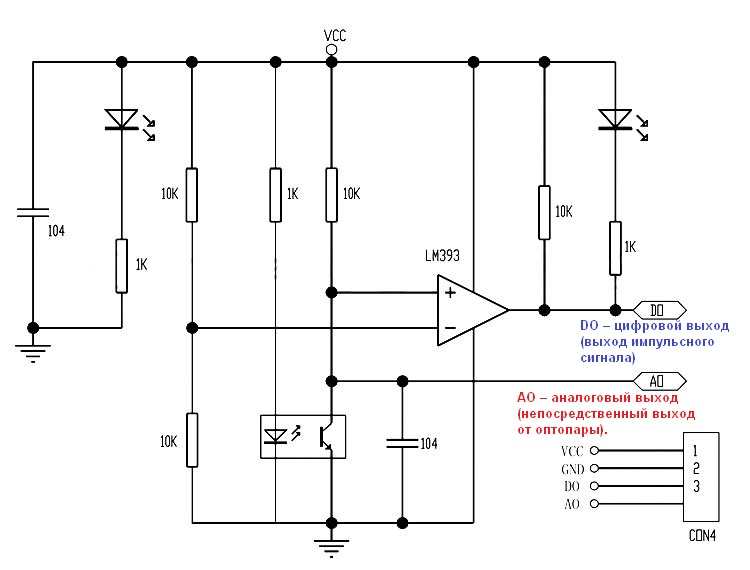

Если, Вы ориентируетесь на светодиод, расположенный на модуле датчика, то он показывает работу цифрового выхода DO. На него не надо обращать внимание. При прохождении прозрачного филамента он будет прыгать. На работу аналогова выхода он не влияет.
Выход АО, аналоговый выход (непосредственный выход от оптопары). Там будут изменяться показания, за которыми следит программа.

Спойлер

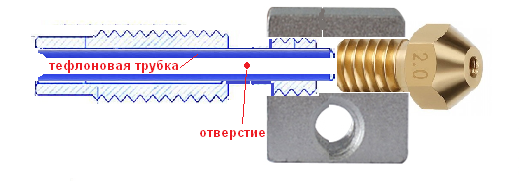

Меня, больше интересуют маленькие показания Вашего датчика. Это говорит о том, что очень большой световой поток. Надо уменьшать отверстие. Стоит ли в стальной трубке , тефлоновая трубка?

Спойлер


[konoev]

В термобарьере тефлона нет, я металлический использовал.
За дерганья светодиода на плате датчика - понимаю.
Я ориентировался по светодиоду с D13,
Минимальные показания - 45, это без филамента. Но при прохождении жёлтого ПЛА я видел цифру 55.....
Одно заметил что это происходит на тех кусках ПЛА которые уже со следами от зубьев экструдера.

[vladimirV]

Очень маленькие показания. Они должны быть от 200-250.

В термобарьере тефлона нет, я металлический использовал.

Внутренний диаметр стальной трубки, должен быть не более 1,9мм.

заметил что это происходит на тех кусках ПЛА которые уже со следами от зубьев экструдера.

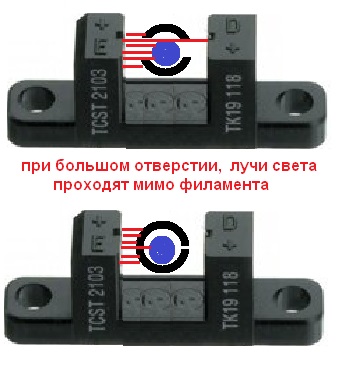

Это, и говорит о большом внутреннем диаметре! Световой поток проходит :

диаметр отверстия.jpg (39.35 КБ) 3443 просмотра

[konoev]

Поищу ещё один термобарьер (должен валяться забииый пластиком).
И тогда просверлю тоньше отверстие. Главное найти его.
Спасибо за подсказки.

[ahelper]

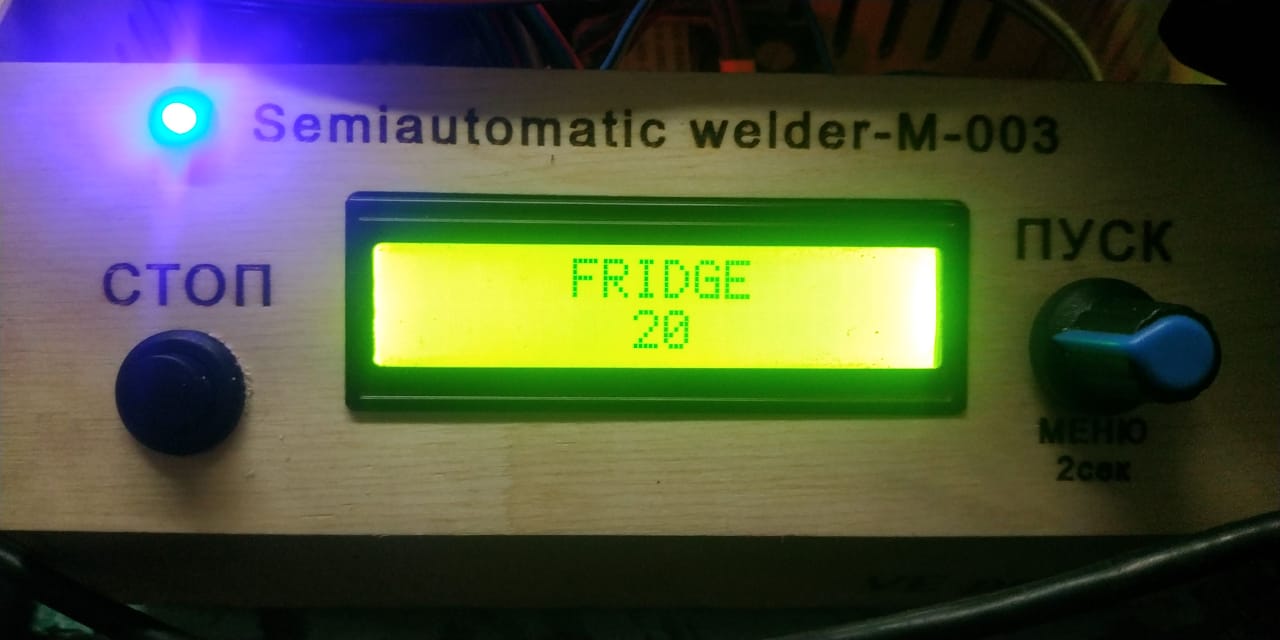

Можете проверить охлаждение, после установки 33 секунды работает или пропускает этот шаг? Или это только у меня так работает.

[vladimirV]

Проверил. Действительно, после 33 идет сбой. Это связано с использованием переменной времени типа "Integer" (она до 32767). Заменил на "Long Integer" (она до 2147483647).
Для 1602: (исправлено)

Semiautomatic_welder-1602-Long.rar

(219.7 КБ) 276 скачиваний

Для 5110:(исправлено)

Semiautomatic_welder-5110-Long.rar

(553.64 КБ) 251 скачивание

Пробуйте.
