PetPull - cтанок для производства филамента из PET бутылок

[Zneipas]

STL 1.1 - Чуть подправленный редуктор. Увеличил ширину стенки на полмиллиметра, усилил посадочные места под первую пару подшипников, выровнял их вылет для красоты, усилил стенку бобины, что-то еще было по мелочи. Короче косметика. По хорошему надо было переименовать STL в STL1.0 , но побоялся что ссылки перестанут открываться.

[den054]

shteinx, да бывает я первай раз гаек нахеракал везде где можно подшипники будеш ставить на крайних гайках обязательно гравера с шайбами поставь откручиваються гадюки

Можно лаком для ногтей замазать, не будут откручиваться.

[lndus]

den054, кто на что горазд меня гравера устраивют

[lndus]

Ребят подскажите пожалуйста тонкие боклашки из под пива разлевухи или 30 рублёвой воды какую проставку брать?9.5,10,11 пробывал вроде норм норм херакс расплющело не охота их просто целую колекцию печатать

[eidemillerp]

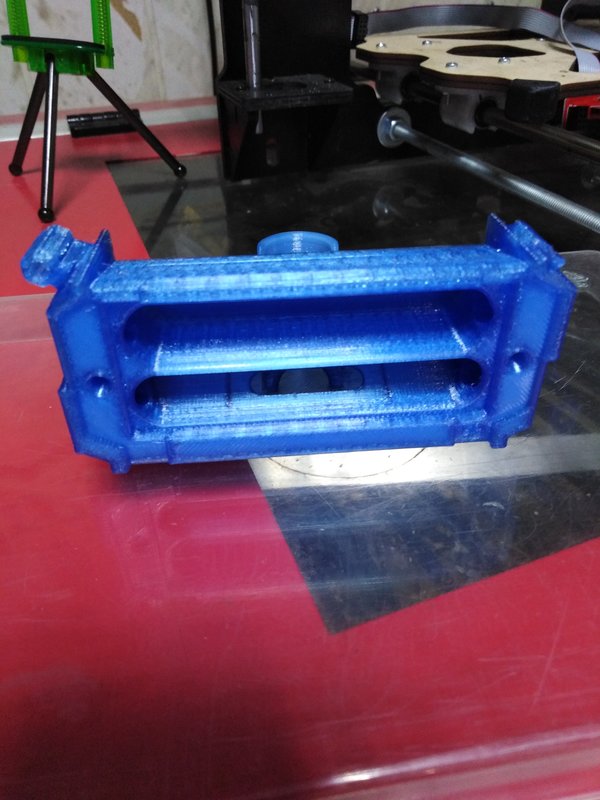

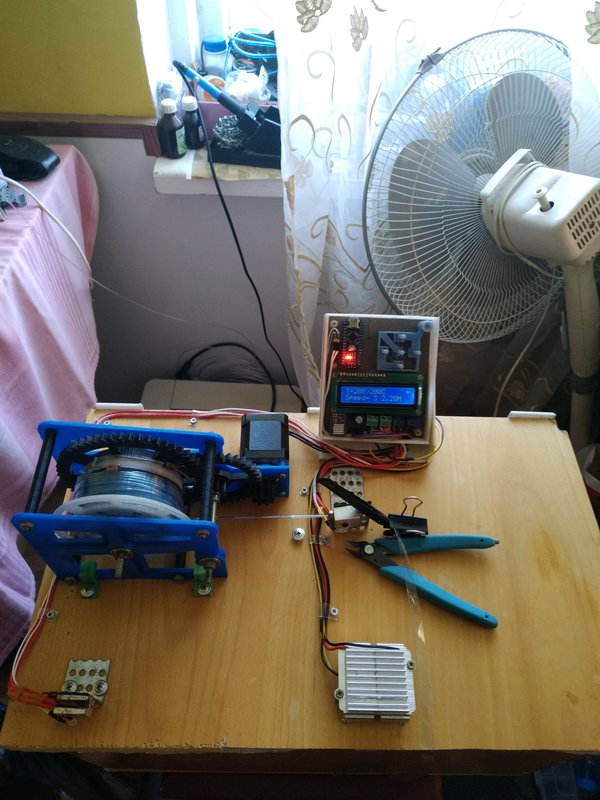

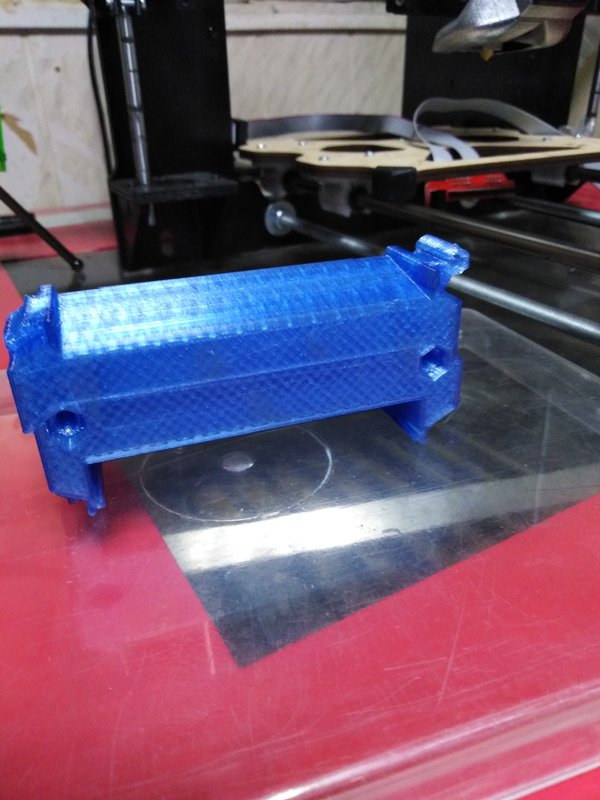

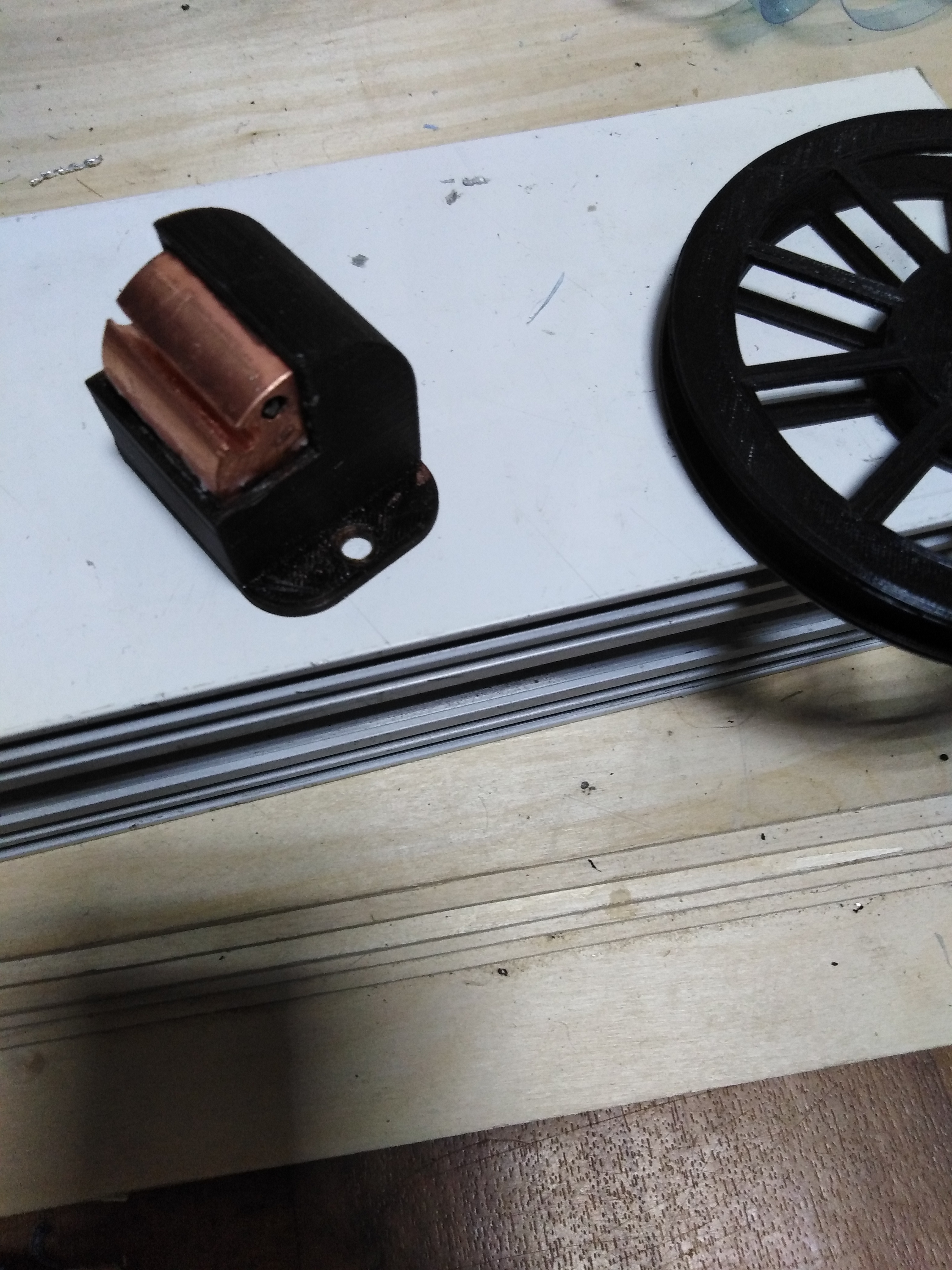

Сделал холодильник осталось нагреватель и наждак а то простым паяльником надоело спаивать и надфилем обрабатывать

[eidemillerp]

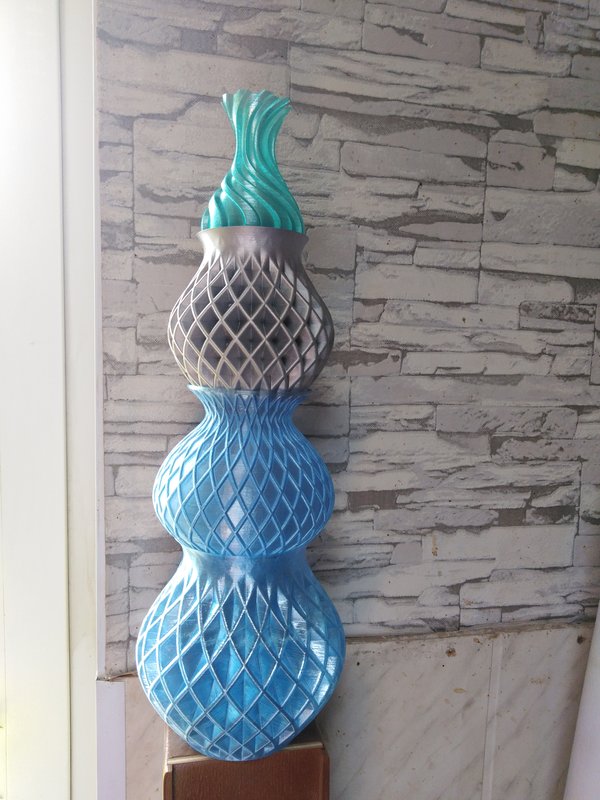

Вот напечатал из бутылок скоро совсем откажусь от заводского филамента

Спойлер

[Zneipas]

Снизу две от воды, верхняя от нарзана, а между ними от чего?

[lndus]

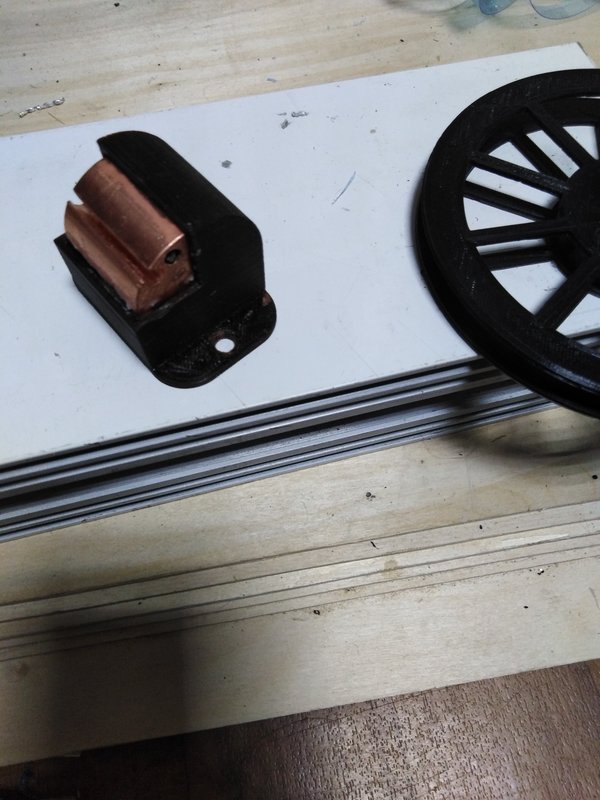

У меня вот такой холодос меди не нашлось

[lndus]

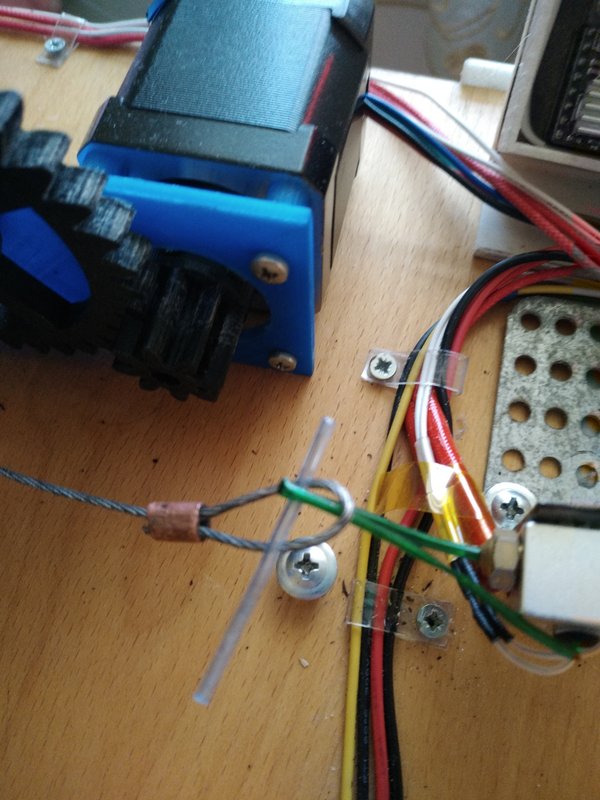

Крепёж для протяжки прутка заправляеться очень легко и не надо ни каких приблуд держит мёртво

[dorogoy2008]

Есть у кого нить наработки по размеру барабана что бы влезла пивная кега целиком?

[dorogoy2008]

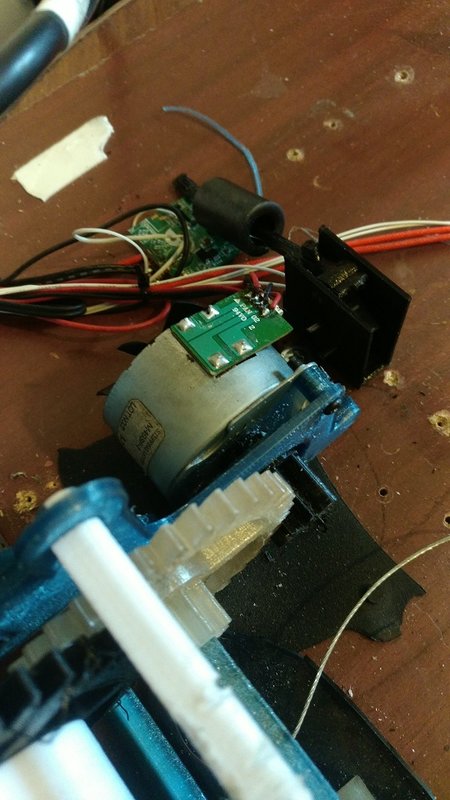

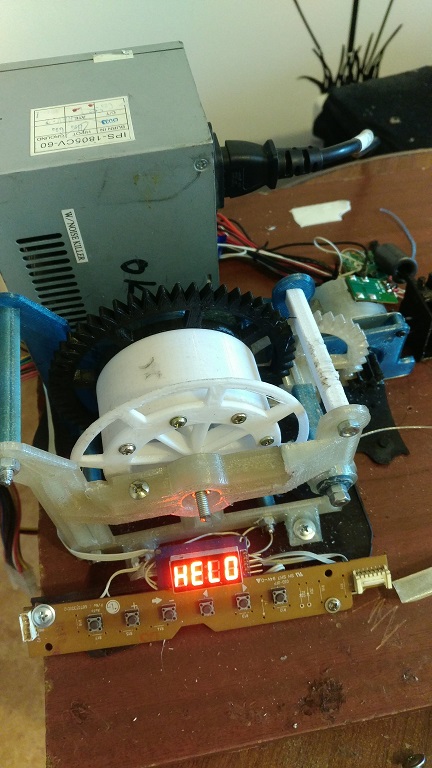

Кстати может кому пригодится. Модернизированная, разборная версия одного из подписчиков со съемной катушкой что бы избавится от смотки . Плюс моя доработка, крепление под шаговик mitsumi 49sp1 которых полно в старых принтерах.


https://cloud.mail.ru/public/34dS/5Et9hqcCW

P.S я знаю как Hello пишется просто на 4х индикаторах можно только HELL написать

[Alex Post]

я знаю как Hello пишется

А еще оно бывает пишется "Hi" - всего два символа и без ошибок

[Zneipas]

крепление под шаговик mitsumi 49sp1 которых полно в старых принтерах.

Хм. Можно поподробнее? Там как правило родные косые шестерни используются. Вы их срезали? Ось достаточно тонкая и короткая. Хватило длины для установки новой шестерни? Ось гладкая, нарезали шлицы или так села? Как работает? Усилия хватает? Греется? Громкий? И схему подключения бы, хотя бы карандашом... Спасибо.

[dorogoy2008]

Родную шестеренку спилил дремелем. Ось действительно тонкая. Моя первая работа с 3d была уменьшение отверстия в шестерне двигателя. Она приложена в архиве по ссылке. Затянуть ее толком не получалось, залил ось двухкомпонентной эпоксидкой. Держится крепко, частенько рвет ленту если с дефектом. Подключен просто через драйвер A4988. Судя по даташиту у движка ток 400 ма при 12v поднял до 800, температура примерно 60 градусов. Есть еще M49SP-2K у него до 1а, по виду они почти одинаковые. Думаю 1а дать можно максимальная температура шаговиков 83 градуса. Минус очень шумный пришлось через резинку всю конструкцию прикрутить.

[dorogoy2008]

Посидел тут недавно оптимизировал код все влезло в атмегу 8 . Правда спайщик прутка еще не делал, думаю все равно залезет.
