Вы точно не трогали файл trinamic.cpp?

Не, туда не ЛАЗИЛ
А прошивку качал с оф сайта .
Спасибо
Вечером попробую скачать с гитхаба.
В platformio.ini нужно прописать default_envs = LPC1768
Я ничего не перепутал?

[dark184]

В platformio.ini нужно прописать default_envs = LPC1768

Перепутали
У вас же ардуино дуе? Тогда надо прописывать

Код: Выделить всё

default_envs = DUE

Эта плата собрана на контроллере атмел, хоть и ядро тоже кортекс м3, но это другой контроллер!

А прошивку качал с оф сайта .

Значит что то не то скачали, там даже файла platformio.ini нет... Либо выложили просто не то...

[dark184]

Либо выложили просто не то...

Не все выложили.

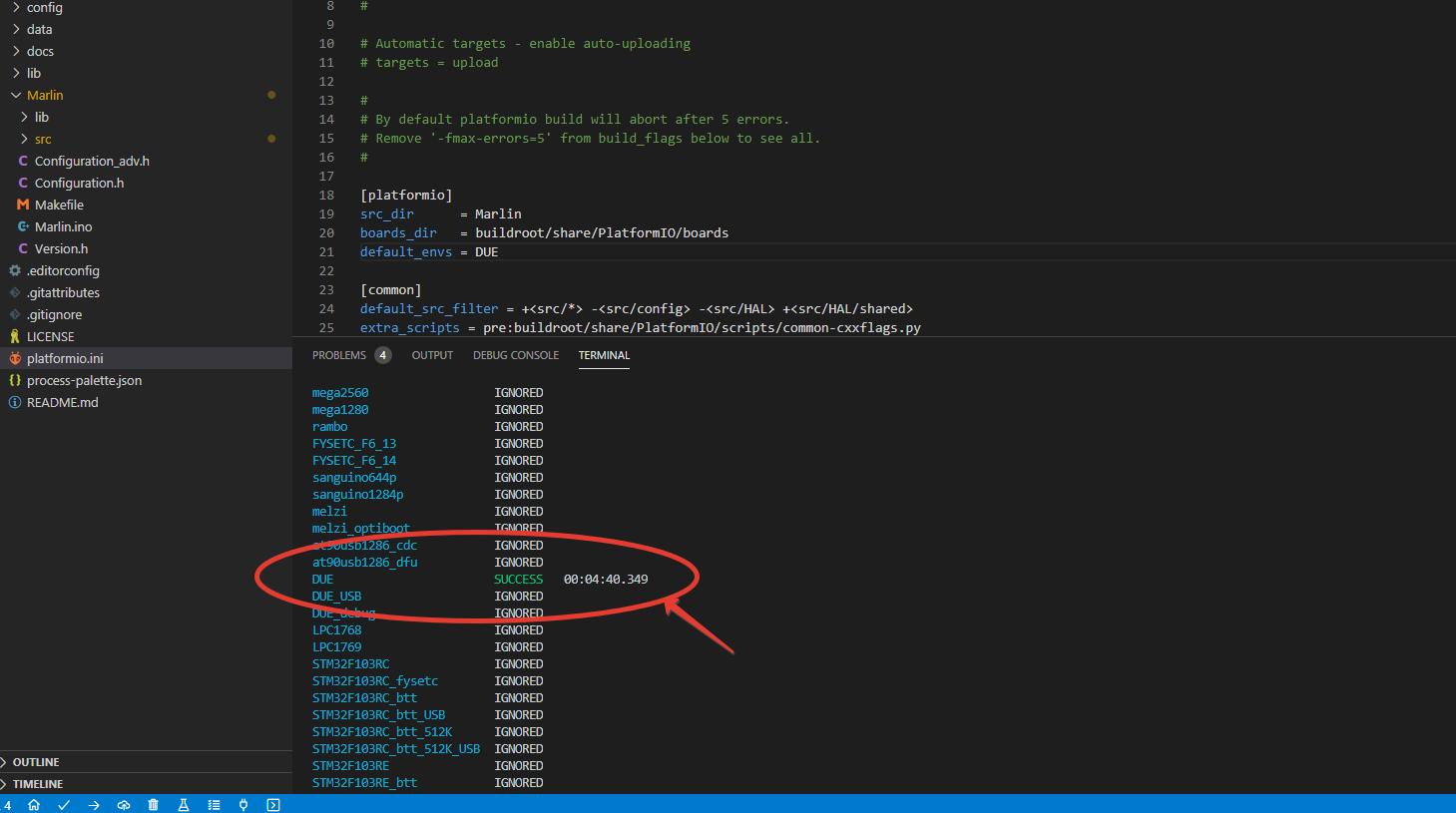

Значит так. Platformio прошивку с вашими настройками проглотил без особых проблем...


Но как потом прошивать плату, я честно говоря не знаю, скорее всего прокатит кнопка upload справа от галочки для компиляции. Вот прошивка с вашими настройками

firmware.rar

(106.32 КБ) 29 скачиваний

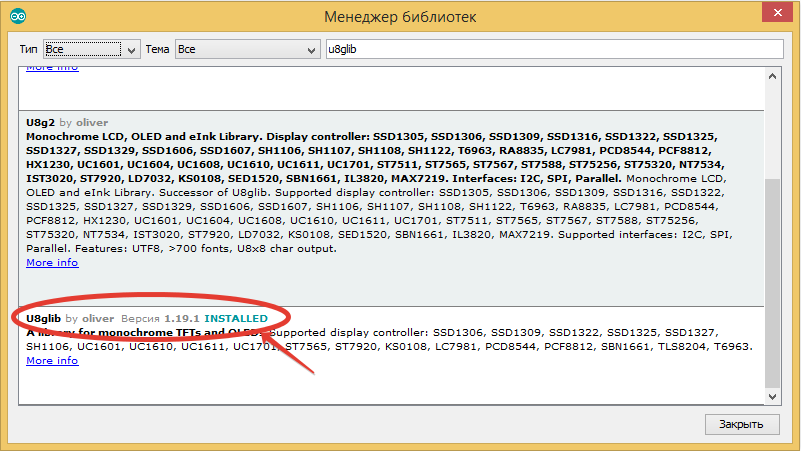

Arduino IDE. По всей видимости у вас не хватает библиотек. Надо доставлять. Platformio сам подтягивает нужные библы через интернет.

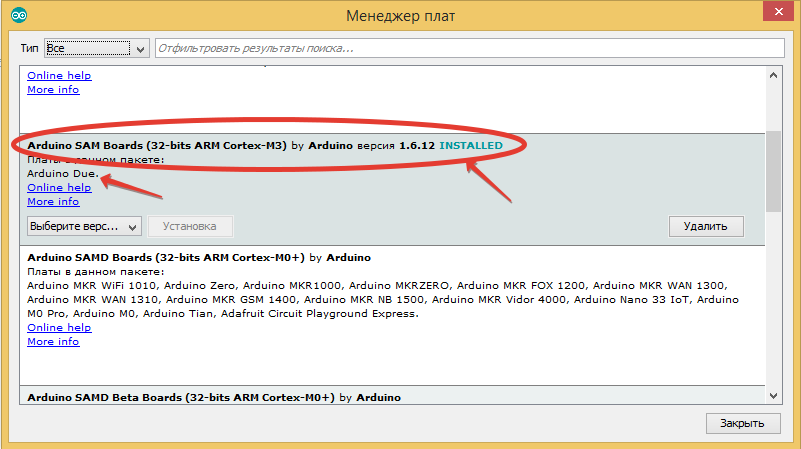

Теперь смотрим, менеджер плат.


Надо установить и выбрать нужную плату, иначе ничего не скомпилится.

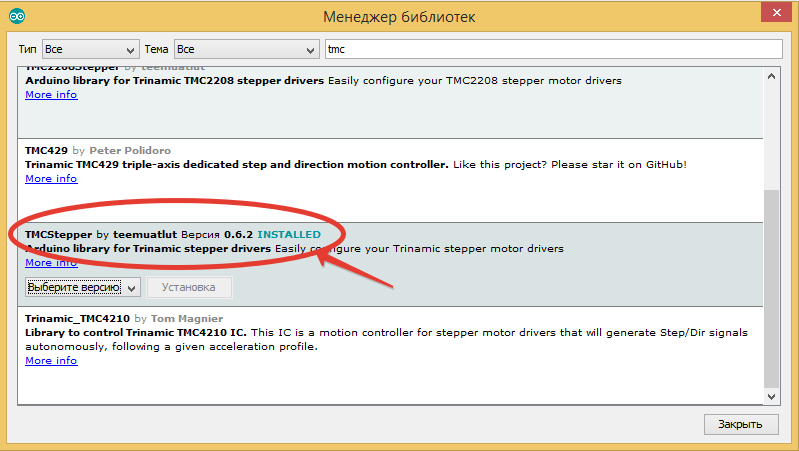

Теперь библы.



Про TMCstepper не уверен, но ссылается именно на эту библиотеку, при этом пишет что эта библиотека может быть не совместима с архитектурой SAM, именно на этой архитектуре плата DUE. С этой библиотекой вообще какая то странная история, похоже ее бросили, а под DUE ее не адаптировали, хотя вполне возможно скомпилится и будет работать...
Также ардуино иде какого то фига пишет о переполнении памяти. Ан нет, обновил среду, теперь ругается на программный SPI... Опять что ли библа нужна? Или TMCstepper действительно несовместим с этой архитектурой... Хотя Platformio подтягивает аналогичную библиотеку, причем той же самой версии...
P.S. С установкой Platformio тоже не все так просто, почитайте мою статью если решите им воспользоваться
https://3deshnik.ru/blogs/dark184/sobir ... sbase-v1-3

[Wega]

Но как потом прошивать плату, я честно говоря не знаю, скорее всего прокатит кнопка upload справа от галочки для компиляции.

Так и есть.
Прошивку скачал ту что Вы выложили, наново настроил, залил в ардуино.
Дисплей работает, меню работает, флешку видит, а двигатели стоят без признаков жизни даже не знаю что ему крутить.
На всяк случай приложил файлы конфигурации.

[Wega]

Ребята, а как можно проверить драйвера шаговых двигателей?
Других нет чтоб проверить подменой и знакомых с принтером тоже нет. Может проблема в них, а не в прошивке.

[Alex Post]

Может, перемычки не так поставил? Кури гайд по твоему супер-рампсу... Я ж предлагал: запуститься на копеешных дубовых А4988, а потом уж с управлением разбираться.

[Wega]

Может, перемычки не так поставил? Кури гайд по твоему супер-рампсу... Я ж предлагал: запуститься на копеешных дубовых А4988, а потом уж с управлением разбираться.

Перемычки стоят по документации к плате.
А на ардуину можно поставить не 32х битный марлин или в настройках Марлина не включать SPI?

[dark184]

Ребята, а как можно проверить драйвера шаговых двигателей?

Возможно один или несколько драйверов убиты. Могут гасить SPI. Вобщем надо снять все драйвера и проверять каждый по одному в отдельности, не забываем обесточить плату перед сменой драйвера. Конечно при условии что все перемычки выставлены правильно!
Вот в этом файле смотрели распиновку?
https://ruramps4d.ru/wp-content/uploads ... URAMPS4D.h
Не факт еще что распиновка включена в поддержку прошивки, этот файл взят с официального сайта рурампс.

[dark184]

Может проблема в них, а не в прошивке.

Уже в прошивке. Как минимум, почему в configuration.h строки закоментированы?

Код: Выделить всё

//#define X_DRIVER_TYPE  TMC2130
//#define Y_DRIVER_TYPE  TMC2130
//#define Z_DRIVER_TYPE  TMC2130

Если бы они заработали в SPI режиме, я бы очень сильно удивился

Когда исправите прошивку, перекомпилируете и зальете, подключите плату к репетир хост или пронтерфейс и дайте команду M122. В консоли должны проскочить настройки драйверов и их состояние, вывод сюда...
Если после не заработает, выложите прошивку полностью, гляну файлы с пинами, что там у вас...

[Wega]

Если бы они заработали в SPI режиме, я бы очень сильно удивился

Сильно не пеняйте, я прошивку настраиваю первый раз.
Настройки брал от сюда https://3dtoday.ru/blogs/jonn123/config ... ch-for-en/
Но тут, действительно моя шибка.

[dark184]

Я ж предлагал: запуститься на копеешных дубовых А4988

Нафига? У него нормально все настроено, забыл расскоментировать строки с драйверами всего лишь. Если не заработает, а у меня на SKR именно эти драйвера в SPI именно с такими настройками прекрасно завелись. Разница только в описании пинов платы расширения... Так что надо просто файл подправить если не работает.

[dark184]

Сильно не пеняйте, я прошивку настраиваю первый раз.

Это для SKR, хотя настройки марлина будут отличаться только описанием платы.

[Wega]

Раскоментировал строки, теперь не компелируется, пишет ошибку
error: 'TMC_SW_MISO' was not declared in this scope

enum StealthIndex : uint8_t { STEALTH_AXIS_XY, STEALTH_AXIS_Z, STEALTH_AXIS_E };
#define TMC_INIT(ST, STEALTH_INDEX) tmc_init(stepper##ST, ST##_CURRENT, ST##_MICROSTEPS, ST##_HYBRID_THRESHOLD, stealthchop_by_axis[STEALTH_INDEX])

// IC = TMC model number
// ST = Stepper object letter
// L = Label characters
// AI = Axis Enum Index
// SWHW = SW/SH UART selection
#if ENABLED(TMC_USE_SW_SPI)
#define __TMC_SPI_DEFINE(IC, ST, L, AI) TMCMarlin<IC##Stepper, L, AI> stepper##ST(ST##_CS_PIN, float(ST##_RSENSE), TMC_SW_MOSI, TMC_SW_MISO, TMC_SW_SCK, ST##_CHAIN_POS)
#else
#define __TMC_SPI_DEFINE(IC, ST, L, AI) TMCMarlin<IC##Stepper, L, AI> stepper##ST(ST##_CS_PIN, float(ST##_RSENSE), ST##_CHAIN_POS)
#endif

#define TMC_UART_HW_DEFINE(IC, ST, L, AI) TMCMarlin<IC##Stepper, L, AI> stepper##ST(&ST##_HARDWARE_SERIAL, float(ST##_RSENSE), ST##_SLAVE_ADDRESS)
#define TMC_UART_SW_DEFINE(IC, ST, L, AI) TMCMarlin<IC##Stepper, L, AI> stepper##ST(ST##_SERIAL_RX_PIN, ST##_SERIAL_TX_PIN, float(ST##_RSENSE), ST##_SLAVE_ADDRESS, ST##_SERIAL_RX_PIN > -1)

#define _TMC_SPI_DEFINE(IC, ST, AI) __TMC_SPI_DEFINE(IC, ST, TMC_##ST##_LABEL, AI)
#define TMC_SPI_DEFINE(ST, AI) _TMC_SPI_DEFINE(ST##_DRIVER_TYPE, ST, AI##_AXIS)

#define _TMC_UART_DEFINE(SWHW, IC, ST, AI) TMC_UART_##SWHW##_DEFINE(IC, ST, TMC_##ST##_LABEL, AI)
#define TMC_UART_DEFINE(SWHW, ST, AI) _TMC_UART_DEFINE(SWHW, ST##_DRIVER_TYPE, ST, AI##_AXIS)

[dark184]

Выложите в архиве свою прошивку, только полностью.

[Wega]

Выложите в архиве свою прошивку, только полностью.

Удалил только с папки .lib файлы, а то получалось 170 мегабайт
