Реализация 32 бит на RAMPS

[Alex Post]

Но все мне писали, что им пришла бракованная деталь с лишним разрезом.

У меня тоже была первая мысля, что брак. Потом мозг включился, подумал, и решил, что "это ж-ж-ж не спроста (с) Пух" Когда собрал принтер и примерял крышку - понял, почему она разрезана

[3D-SPrinter]

Ну вот теперь, чтобы вопросов не возникало, предлагается распилить её самостоятельно. Для перфекционистов - снять голову и поставить неразрезную.

[Lenivo]

Победил "Зеркальную печать".
Возможно где то напутал с обозначением проводов от шаговых ХУ двигателей при монтаже.
Перебирал варианты инвертирования двигателей, Два варианта Коре ХУ и Коре УХ и менял местами подключение кабелей от двигателей Х и У.
Правильно заработал вариант С Коре УХ и с инвертированием Х двигателя , при каком то положении включенных кабелей.


Также мне не понравился сильный изгиб гофры с кабелями до Хот-енда. Поэтому приделал на другом конце оси х ещё один флажок для оптического концевика.
И переобозначил положение "НОМЕ" на максимум - теперь при парковке -гофра не так сильно изогнута.
Кстати, это очень облегчило настройку при борьбе с "зеркальной печатью" - когда по Х, один и тот же, концевик срабатывает при движении оси хоть влево, хоть в право.

Включил ПИД стола и откалибровал его. Если раньше стол включался на 5 секунд и 8 секунд остывал - при этом температура колебалась от 99 градусов до 101 градуса на 100 выставленных. То теперь индикатор включения стола моргает без остановки - но держит 100 градусов ровно (99,9 - 100,1). После часовой печати потрогал электронное реле - оно совсем и не нагрелось, а радиатор на котором оно стоит вообще холодный.

Пока боролся с "зеркалом" заодно и настройки слайсера корректировал.

Сейчас принтер печатает правильно и всё стабильнее и стабильнее. Базовая скорость 125 мм/сек. Но если периметр печати маленький слайсер снижает скорость. Поробовал уменьшить этот параметр с 7 секнуд по 4 , в итоге ничего хорошего не вышло - моделька превращается в комок.

[Alex Post]

Для АБС минимальное время на слой от 10 и выше должно быть. Мелочь печатать это не для FDM технологии работа, нечего аппарат насиловать. Если надо чего мелкого напечатать - рисуй в двух экземплярах в разных углах стола.
Согласен, бывает что большая модель малой площалью заканчивается, вот для этих целей и нужен обдув и снижение скорости.

[Lenivo]

Надо попробовать новую версию прошивки накатить. В конфигуратере MK4due есть такая мулька - указываешь свой старый файл конфигурации и он тебе всё пересобирает на новой версии. Надо будет опробовать эту опцию. Пока возился с программой и сравнивал с Марлином - сложилось чёткое убеждение MK4due , по развитию, отстаёт от Марлина, причём серьёзно.

И зреет мысль наслайсить несколько моделей - напечатать на ДУЕ, потом перекинуть плату управления на МЕГУ (надо то 4 винта открутить и провода переткнуть) и снова по тем же моделям напечатать. И сравнить. Благо МЕГА с не переделанным РАМПСОМ1.4 и с залитой прошивкой под этот принтер вот прям передо мной лежит.

[Lenivo]

НА MK4Due v.4.3.29_dew - скомпилировал и загрузил нормально. Оси тоже нормально двигались. Только там переделали блок управления СД-картой и этот блок у меня не запустился - вставляешь карту, а прошивка говорит карты нет. Хотя на первом меню пишет карта вставлена.
Попробовал несколько вариантов- поочередно активировал и деактивировал все пункты прошивки относящие к SD-card ничего не помогло.

[Lenivo]

Короче, пришлось откатиться на прошивку MK4Due v.4.2.9 - хотя у этой прошивки и глючит русский язык (буквы нормально не отображаются), зато работает быстро и чтение SD карты и по менюшкам бегает быстро. И места занимает в процессоре ровно в два раза меньше, чем MK4Due v.4.3.2.
Сейчас буду с этой старой прошивкой развлекаться.

[Alex Post]

Так буквы может знакогенератор из новой попробовать вытянуть? Вряд ли кто сильно структуру данных переделывал. Или не о том речь?

[Lenivo]

Пробовал, пол дня возился. С программерами консультировался - там структуру поменяли самого файла . И пункты меню тоже другие. Кстати попробовал и другие языки - болгарский, например, такая же беда.

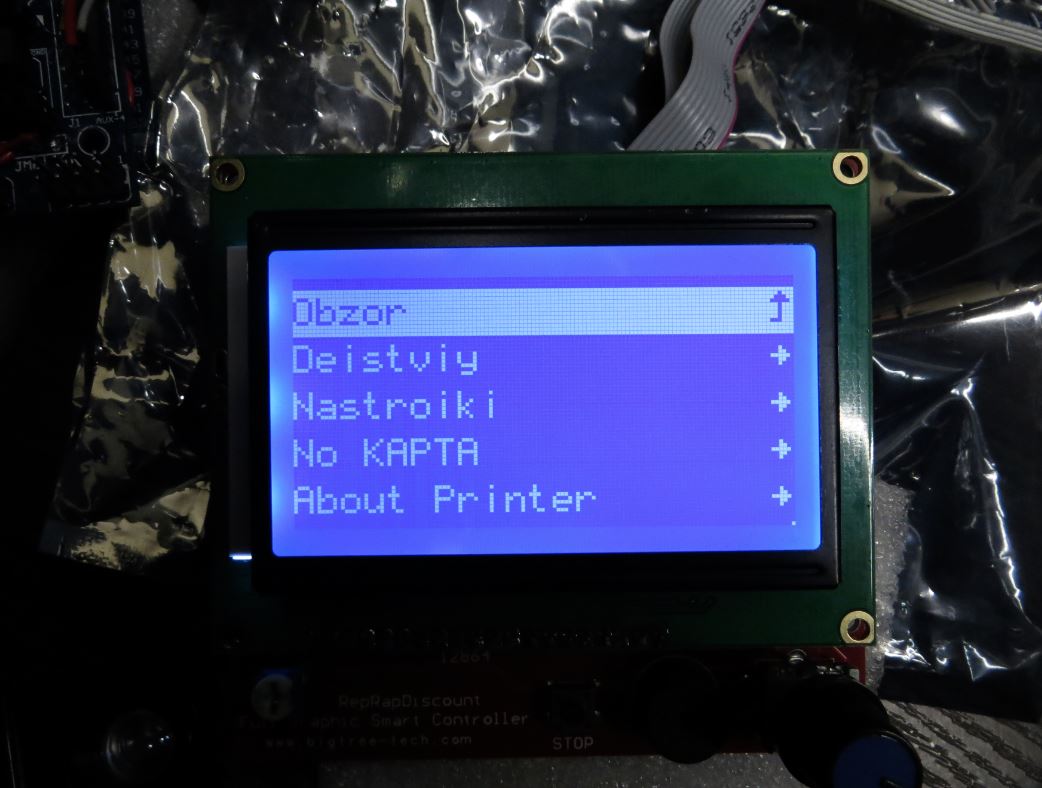

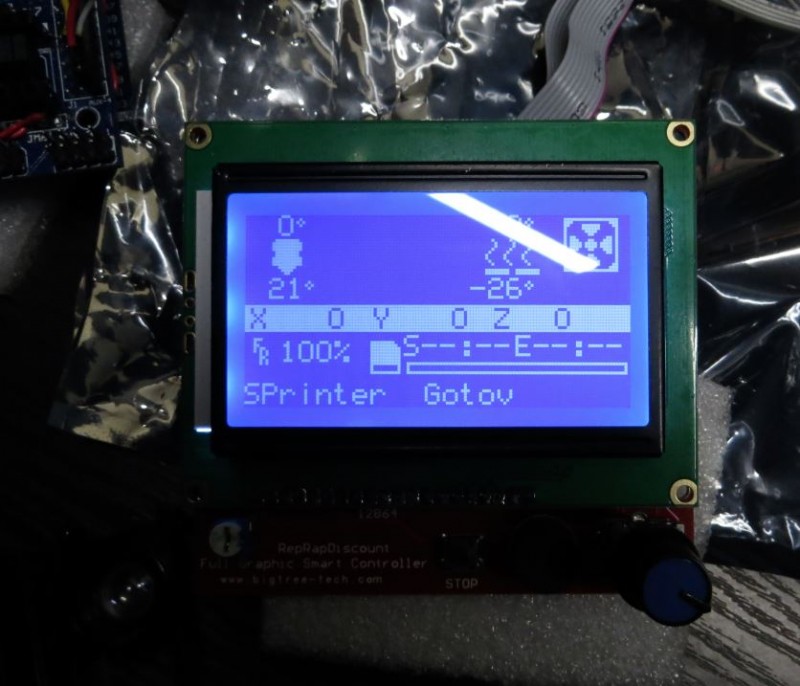

А пока просто взял русские названия латинскими буквами переписал и загрузил. Теперь пишет русские слова корявой латиницей.

[Lenivo]

Кстати , пробовал по другому подключить SD-карту (думал вдруг побыстрее заработает), как написано в статье:
http://3dtoday.ru/blogs/dimosus/budget- ... ectronics/

И ничего у меня не вышло , не на одной из прошивок - так как в прошивках SPI перепрошит через софтовые пины - на разъём AUX-3.

Так что не теряйте времени, по этой статье, добиться нормальной работы прошивок MK4due 4.3.2, 4.3.29 и 4.2.9 нельзя. Ну или наверное можно, но надо сильно лезть внутрь прошивок и менять пины. Хотя с ходу , "простым движением руки", это не получается.

[Lenivo]

И смешно было бы, если б не так обидно. Короче все снова - собрал настройки перекатал один в один на версию 4.2.9, подключил и у меня что-то с нагревом не пошло. Залил снова прошивку 4.3.2. чтоб проверить - с ней то всё работало. А всё и заработало, в том числе и карта стала также работать , по скорости, как и на более ранних прошивках. Но я слоты и соединительные провода до карты не перепаивал. Тем более у меня два слота было спаяно - наладочный и тот который в принтер смонтировал - с ними была одинаковая скорость чтения карты. То есть где-то был плохой контакт между РАМПСом и ДУЕ. Или что ещё хуже, где то не пропай в разъёмах или микротрещины. Вот такие вот пироги с маятой...... Но по крайней мере понятно, что надо будет делать если скорость упадет или карта читать перестанет.

Хотя это может быть не с разъёмом карты связано, а с разъёмом экрана - так как через слайсер читалась быстро и запускалась быстро. Короче в разъёмах дело.



Вот и не верь в наличие души у вещей - испугалась блин ДУЕ, что МЕГУ на принтере на постоянку оставлю.

[Lenivo]

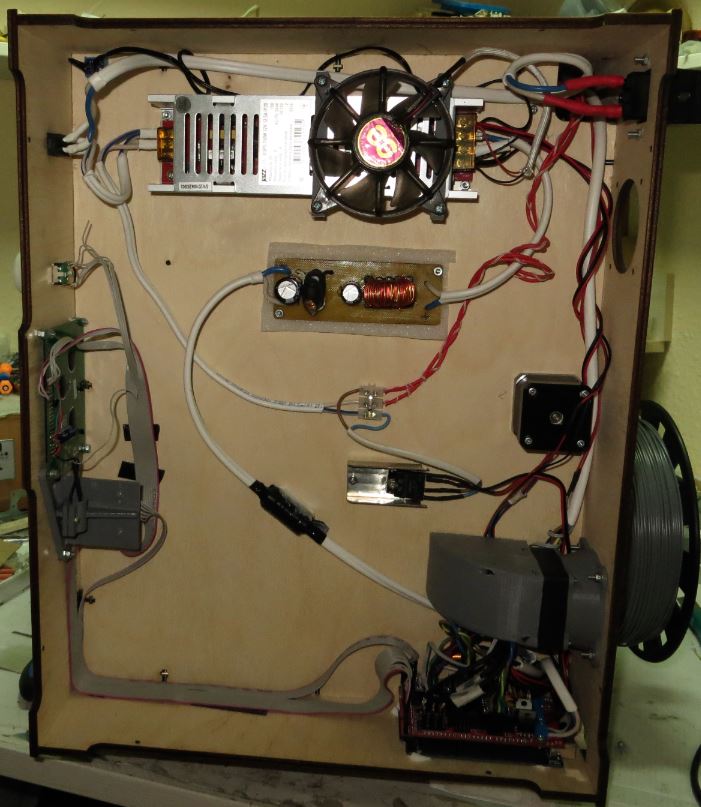

Фото подвала с вентиляторами:

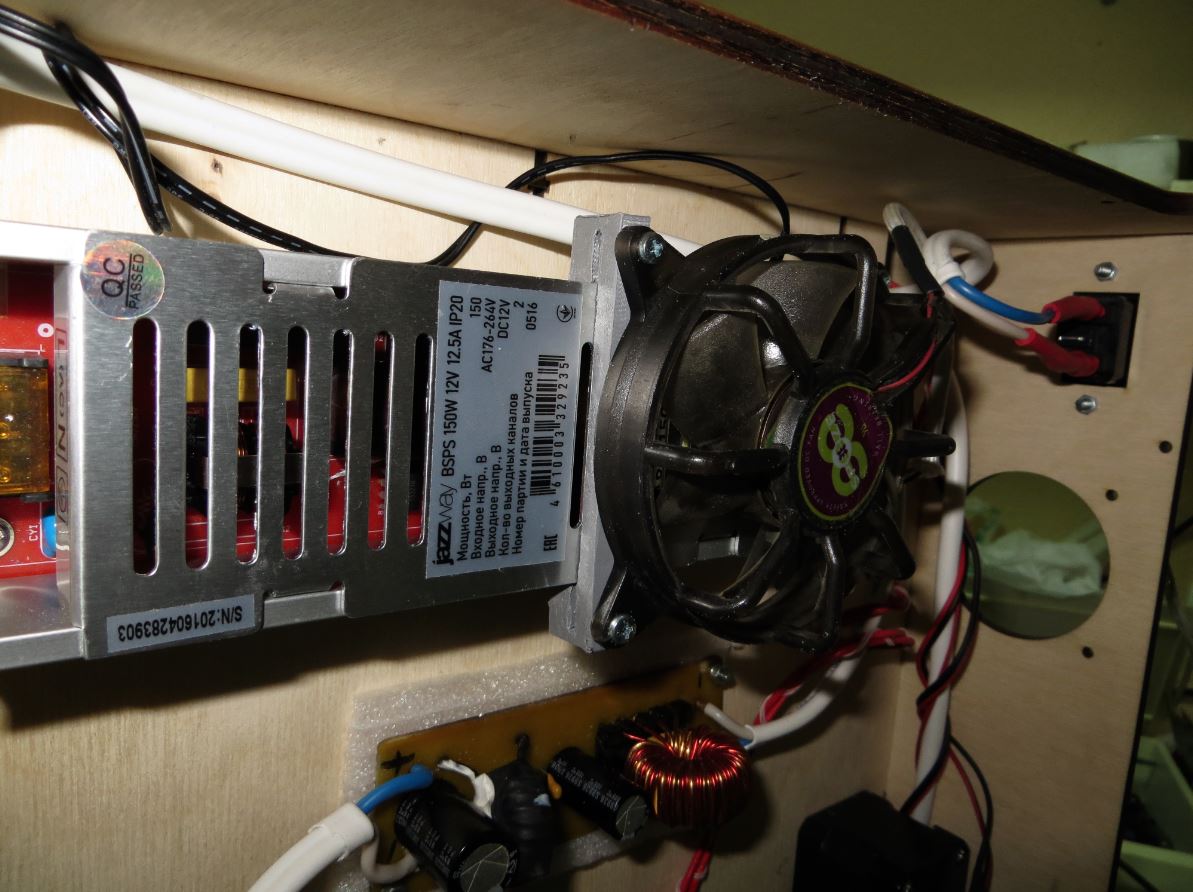

Для обдува БП напечатал пластиковые зажимные проставки. Зажимают ребра корпуса БП:

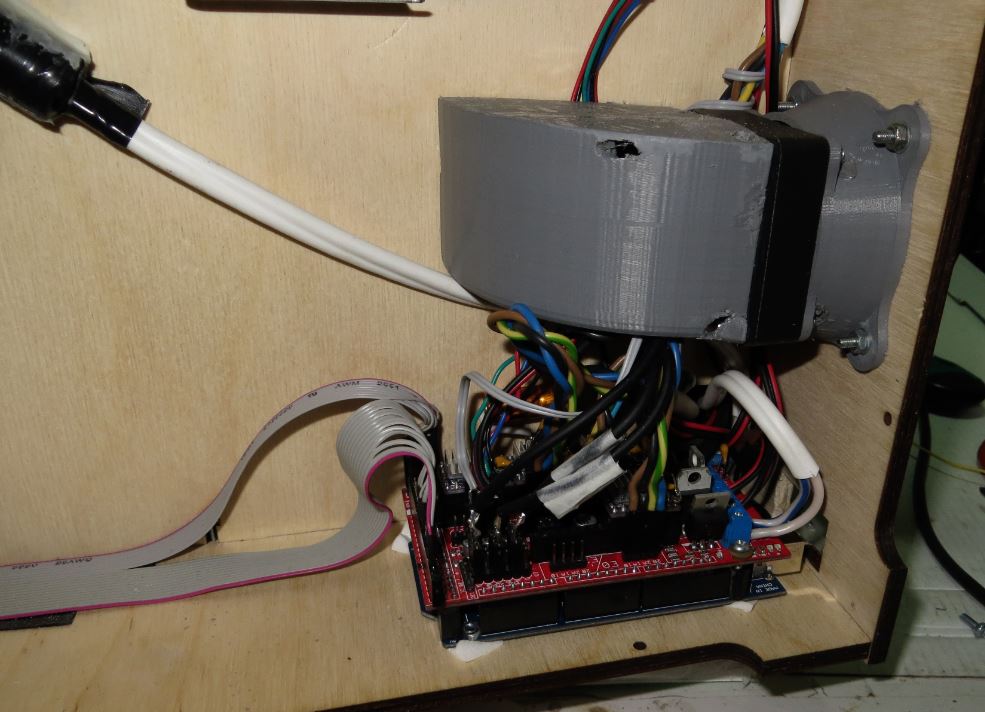

Вентилятор обдува управляющей платы. При таком расположении воздуховода получается дополнительное охлаждение воздуха и давление воздуха на плату выше. Крутил по разному. Поворачивай на винтах, как хочешь. Но так понравилось больше всего. На фото вариант платы с МЕГОЙ и РАМПС 1.4. Сейчас правда стоит Дуэ и РАМПС 1.5 , но по виду почти одно и тоже.

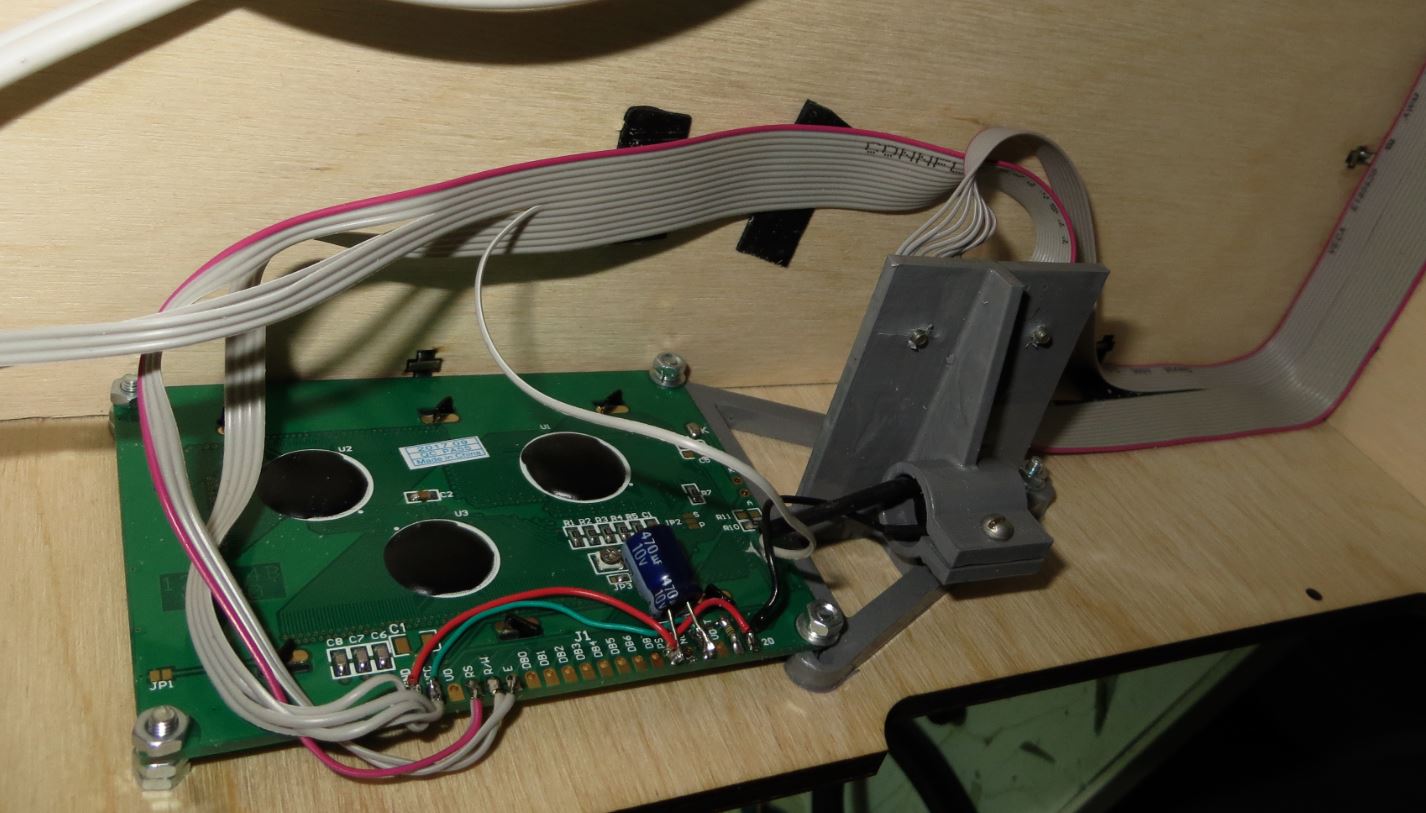

Напечатал держатель для слота SD карты и динамика-БУЗЗЕРА.

[3D-SPrinter]

Чё-то я не понял, куда воздуховод обдува электроники направлен.

[Lenivo]

Чё-то я не понял, куда воздуховод обдува электроники направлен

У воздуховода внизу нет дна. Если по положению на фото - воздух дует вниз, на плату.

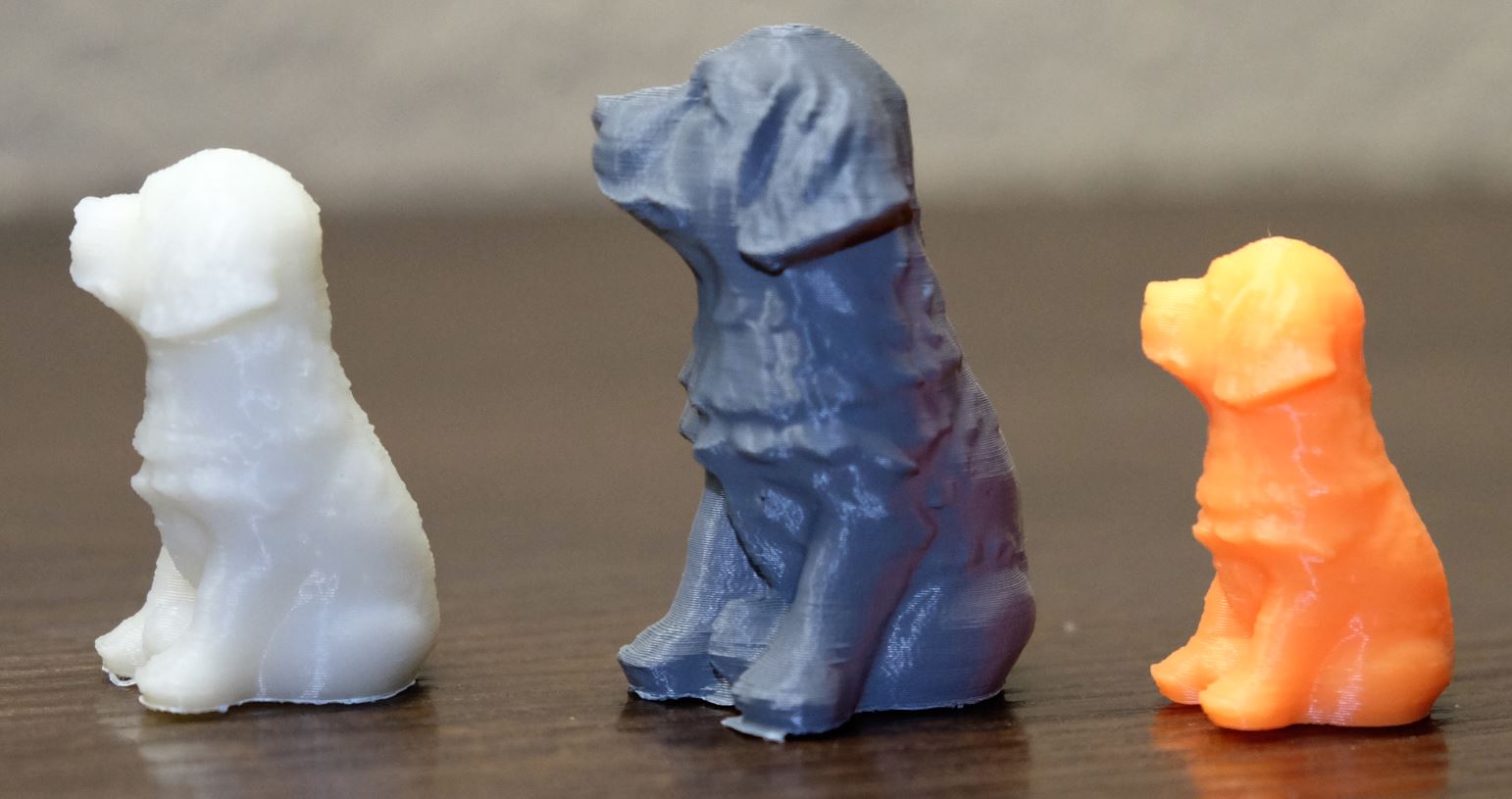

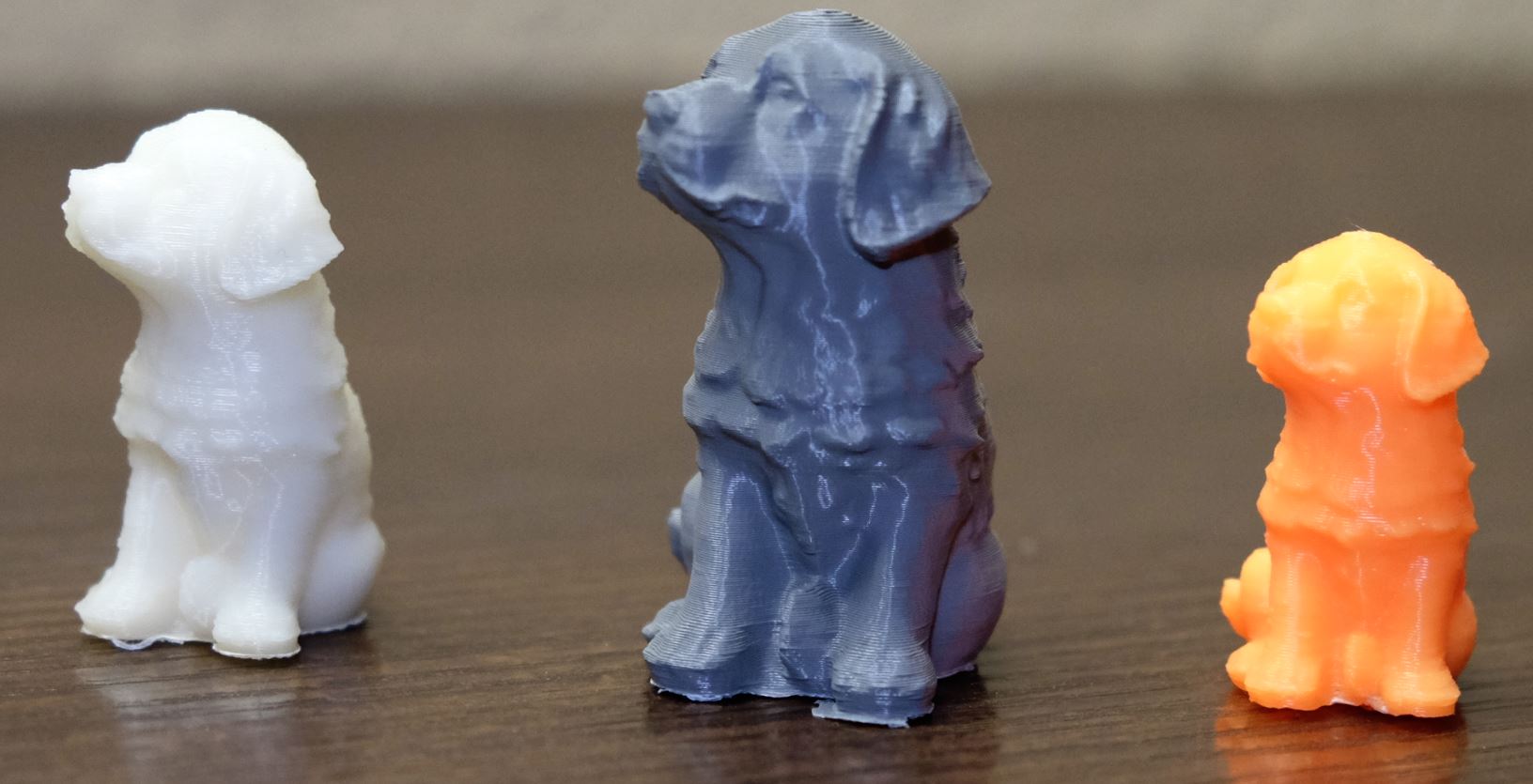

Фото сравнения печати - белая (30% по высоте от исходной модели) и оранжевая собаки (20% по высоте от исходной модели) напечатаны на 8 битной плате(время около 45 минут).Базовая скорость 60 мм/сек. Скорость периметра не более 30 мм/сек.

Серая - на 32 битной плате слой 0,15 сопло 0,4 - время 52 минуты, 50% от исходной модели. Качество -смотрите на контур. Напечатано без поддержек. Базовая скорость 125 мм/сек. Скорость периметра не более 60 мм/сек. Пластик АБС от Грега.

[Alex Post]

Если честно - кардинальной разницы не вижу.... Да и просто разницы тоже. Может, если б абсолютно одинаковые собакены, да серым - что то можно было бы судить.
