Вопросы по дисплеям для 3D принтеров

[AKDZG]

Спасибо за развёрнутый ответ.
У меня другая ссылка получилась http://irkutsk.electronshik.ru/item/wh2 ... -ct-178281
Цена немного отталкивает, но возможно кому-то кириллица на экране нужна принципиально.

[AKDZG]

Вопрос решил все работает ))

1. Я перепаял китайский дисплей на такой lcd wh2004d-ygh-ct. Основное в маркировке буквы CT - поддержка кирилицы
2. Поставил последнию версию Марлина
3. Добавил в Марлин LiquidCrystal-Rus
4. В конфиге указал язык ru
5. Ну и раскоментировал define DISPLAY_CHARSET_HD44780_CYRILLIC а define DISPLAY_CHARSET_HD44780_JAPAN закрыл

Меня вот такой микро дисплей заинтересовал. И кириллица похоже должна быть. Нравится именно его размер. На eBay есть несколько в наличии. На Али не нашлись.

[Vektor3D]

Теперь не понимаю, почему на экранчике появляются кракозябры и SD карточка не работает

Всем привет. Я тут новенький ))
Когда я приобрел прюшу, меня эти кракозябры вообще достали в хлам! При каждом запуске печати они появлялись. Заземление делал и обматывал тоже скотчем и крепление менял, чтобы тряски не было, ничего не помогало. А решение оказалось простым. Остался у меня пластик ПВХ 2 мм, я ранее занимался архитектурным макетостроением. Ну так вот, вырезал небольшой квадрат, размером 25 х 25 мм и засунул его между дисплеем и платой на которую он запаян на ножки, он туда как раз в натяг заходит.
Вся фишка в том, что от тряски его видимо колбасит и похоже на него это плохо влияет, ну еще и как за диэлектрик он прокатывает. После этой манипуляции, за пол года ни разу не видел кракозябров.
Чуть позже сделаю фото, выложу.

[AKDZG]

Остался у меня пластик ПВХ 2 мм, я ранее занимался архитектурным макетостроением. Ну так вот, вырезал небольшой квадрат, размером 25 х 25 мм и засунул его между дисплеем и платой на которую он запаян на ножки, он туда как раз в натяг заходит.
Вся фишка в том, что от тряски его видимо колбасит и похоже на него это плохо влияет, ну еще и как за диэлектрик он прокатывает. После этой манипуляции, за пол года ни разу не видел кракозябров.
Чуть позже сделаю фото, выложу.

Привет Дмитрий!
Спасибо за ценную информацию. Жду фотографий и побегу печатать спец прокладку

[Vektor3D]

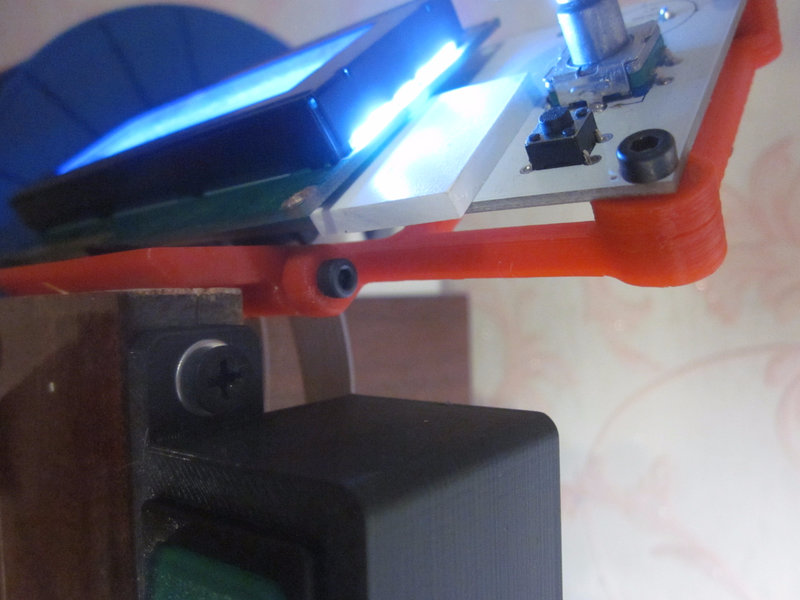

Вот и обещанные фото. Кстати, соврал оказывается на счет толщины пластикового квадрата, он у меня 4 мм. )))

[VolandZel]

Здравствуйте. Вся фишка в том, что от тряски его видимо колбасит и похоже на него это плохо влияет, ну еще и как за диэлектрик он прокатывает. После этой манипуляции, за пол года ни разу не видел кракозябров.

Как электронщик скажу - так вы избавились от непропая какого то контакта дисплея, или так называемой "холодной" пайки. Обычно эффект от этого проявляется при тряске, шатании контакта. Я думаю, если пропаять контакты дисплея это скорее всего бы решило проблему кракозябр в данном случае, а так плохая пайка может проявиться в будущем все равно.
А по экранированию скажу следующее - это целая наука, в ней познаний у меня немного! Приведу свой пример: у меня 3 пруса, удлинил шлейфы дисплея, привязал к шпилькам - при печати деталей с большим количеством мелких перемещений (например с большим процентом заполнения, я так понимаю выше частота запросов к карте SD) - появились глюки. Свил шлейфы спиралью - глюки ушли. Потом засунул прусу в железный ящик - опять глюки появились. При попытке засунуть шлейфы в экран - дисплей начинал беситься, кракозябры выдавал, карту не видел. В итоге понял следующее - китайцы видимо помехоустойчивость своего дисплея закладывали на коротких шлейфах, с длинными взаимные наводки от шлейфов становятся существенными. Металлические детали - шпильки, мой корпус, экран для них становился как зеркало, отражал помехи и усиливал их. В итоге шлейфы свиты косичкой и приподняты над металлическими деталями на максимальное расстояние.

[Vektor3D]

На счет пропайки не качественной, не уверен, т.к. я его досконально под лупой даже просматривал тогда, так уж искал косяк в то время. Хотя микро трещину какую то возможно и не заметить.
Тем не менее мне это помогло, может быть кому то тоже поможет. Копим варианты избавления от этих кракозябров, все советы хороши, главное чтобы результат был.

[eta4ever]

OLED дисплей от Makerbase классный, но очень маленький. Я боюсь, неудобно будет на нем что-то разглядывать. Есть у меня пара подобных дисплейных модулей (0.96", интерфейс SPI). Также не стоит забывать, что у них относительно ограниченный ресурс, тускнеют, если использовать для постоянной индикации чего-то.

[AKDZG]

OLED дисплей от Makerbase классный, но очень маленький. Я боюсь, неудобно будет на нем что-то разглядывать. Есть у меня пара подобных дисплейных модулей (0.96", интерфейс SPI). Также не стоит забывать, что у них относительно ограниченный ресурс, тускнеют, если использовать для постоянной индикации чего-то.

Сегодня забрал с почты. Он реально мелкий. Пока он потускнеет новые модели появятся А голый дисплей можно напрямую к RAMPS подключить? Так дешевле выйдет и ещё компактнее. Наверное и ручку можно отдельно подцепить. Флешка не каждому нужна, а с Октопринтом вообще потеряла смысл. Интересно было бы поковыряться

[eta4ever]

Все можно. Дисплей вроде напрямую на SPI вешается, там вопрос только в уровнях - OLED 3.3-вольтовый.
А, фулграфик тоже 3.3В, схема.

Тьфу, блин, не туда смотрю. Преобразователь уровней на SD стоит. А дисплей фулграфика 5-вольтовый.

Т.е., LCD 12864 можно вешать вообще без дополнительных примочек. А для OLED нужно питание 3.3 и преобразователь уровней (хоть бы и на резисторах, ибо в одну сторону).

[AKDZG]

Было бы здорово, если бы вы это испытали и расписали. Я в таких схемах плохо разбираюсь Нужен супер бюджетный вариант, но чтобы легко повторяемый Уверен много народу спасибо скажут. Сейчас плата в три раза больше экрана и ценник негуманный.

[eta4ever]

Не знаю, насколько целесообразно - отдельный OLED модуль 350-500 рублей стоит, а за 600-700 можно уже целый блок с 2004, энкодером и SD купить

А за 800 - уже фулграфик со всем фаршем.

[AKDZG]

Ну это вы с высоты ФуллГрафик дисплея говорите А у меня все 2004. И мне они кажутся очень большими.

[eta4ever]

Да я вот хочу заменить фулграфик на 2004, потому что это дурень здоровенная, а плюсов для себя не вижу, кириллица меня не заботит. Но OLED, как мне кажется, мелковат.

[AKDZG]

Вот бы их все три рядом положить и сфотографировать Каждый бы для себя заценил их размер. Позже сфотографирую рядом OLED и 2004.
